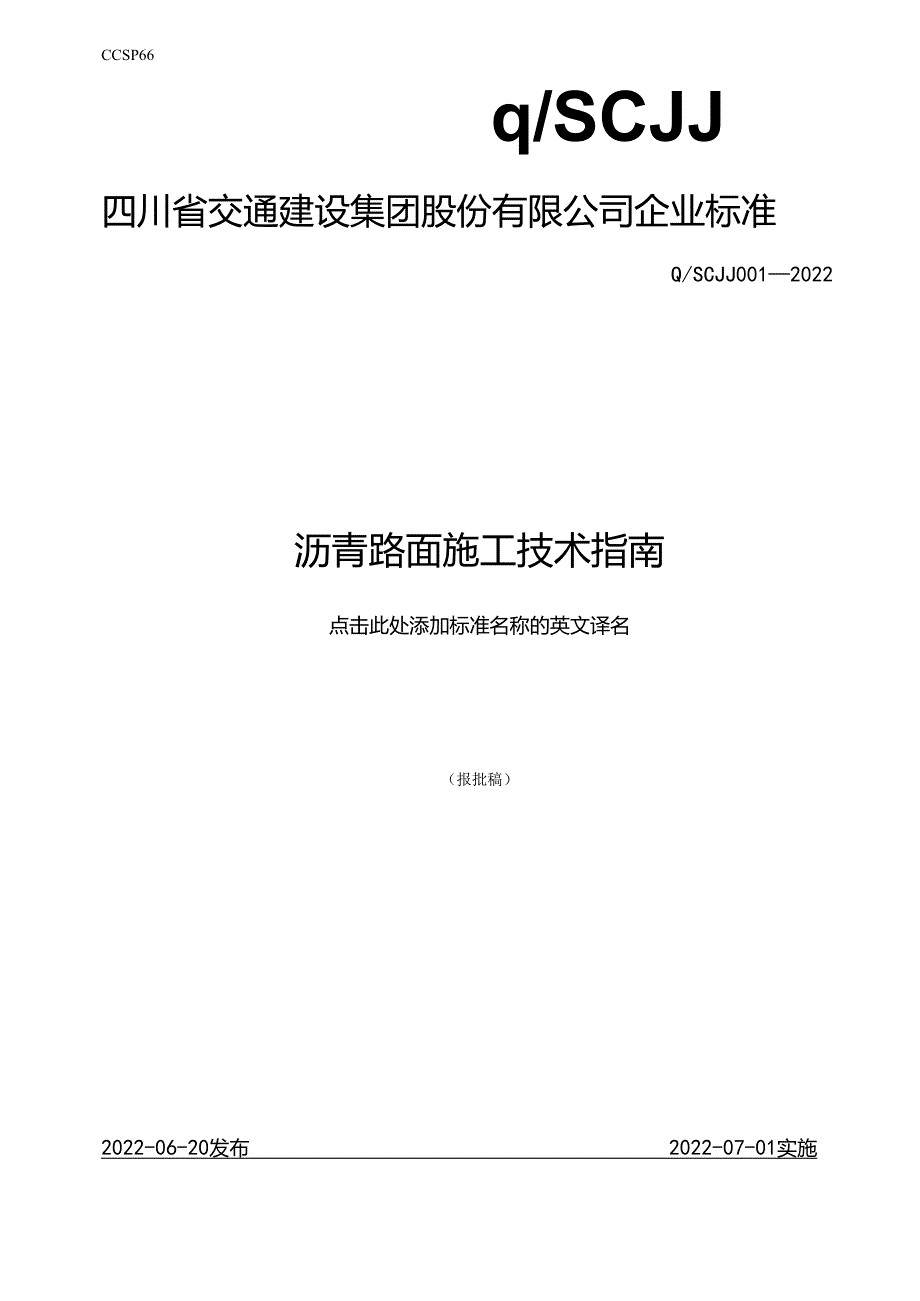

1、CCSP66q/SCJJ四川省交通建设集团股份有限公司企业标准Q/SCJJ0012022沥青路面施工技术指南点击此处添加标准名称的英文译名（报批稿）2022-06-20发布2022-07-01实施四川省交通建设集团股份有限公司发布目次前言II1范围12规范性引用文件13术语和定义14水稳层施工质量控制要求1I1集料控制要求1i）混合料配合比组成要求2In水稳层施工设备及工艺要求241施工过程质量控制标准45沥青面层施工技术要求5KI原材料控制要求5K0混合料配合比组成要求7K2沥青混合料生产场地及设备要求84施工过程中的质量管理及控制标准106透层、封层、粘层12A1透层施工要求12R0封层施
2、工要求12RQ粘层施工127特殊路段路面施工要点127I桥头及桥面施工要求127i）匝道、连接线、场站边角部位沥青混凝土路面14-XX.刖百为积极响应交通运输部打造公路品质工程建设要求，推进公司路面拳头产品的品质提升，努力打造路面品质工程，形成具备国内影响力的四川交建集团路面品牌，公司工程技术中心牵头编制了四川省交通建设集团股份有限公司企业标准沥青路面施工技术指南，以期对沥青路面施工过程控制起到规范和指导作用，全面提升四川交建集团路面建设质量。本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由四川省交通建设集团股份有限公司提出。本文件由四川
3、省交通建设集团股份有限公司工程技术中心归口。本文件由四川省交通建设集团股份有限公司专家委员会审定。本文件起草单位：四川省交通建设集团股份有限公司本文件主要起草人：彭庆华、周永军、于志兵、汤雄、王元、雷俊、刘丽、陈川岳、何纪国、赵洁盛、郑茂、宁建刚、孙晟凯、文光斗、司特、钟盛燃沥青路面施工技术指南1范围本文件适用于四川省交通建设集团股份有限公司沥青路面施工项目。2规范性引用文件本文件没有规范性引用文件。3术语和定义本文件没有需要界定的术语和定义。4水稳层施工质量控制要求d1集料控制要求4.1.1原石技术要求（1）应对料源储量情况、料场宕情况、母材加工情况、母材物理力学性质、碎石质量状况进行考察。
4、（2）应充分利用当地材料合理选材，沿线石灰岩、花岗岩、卵砾石均可作为加工水稳层碎石的原材料。（3）开采片石前，应清除料场表面覆盖层和风化层后才能进行开采，选用新鲜，干净，强度符合要求的片石，泥土和风化软弱杂石不得混入。（4）进入破碎设备原石必须新鲜、干净、无杂质。4.1.2加工设备及工艺要求（1）碎石加工采用联合破碎机，由给料机、破碎机、筛分机、输送机组成。（2）碎石加工采用三级及以上连续破碎工艺，三级破碎工艺如下：粗碎：宜采用颗式破碎机；中碎：不限；细碎：采用冲击破或反击式破碎机，出料为成品料，然后进入筛分机筛分。（3）应设置除尘设备，防止料场扬尘现象。（4）振动方孔筛采用钢筋筛，应配备至少
5、2套振动筛备用。4.1.3碎石加工场要求（1）碎石加工场地内需设置完善排水系统，不得排水不畅。（2）场区划分为原材料堆放区、碎石加工区、成品料区，场地内采用水泥稳定碎石或水泥稳定砂砾进行必要的硬化，防止材料二次污染。（3）皮带输送带出料口各集料之间应设置不低于1.5米高隔墙防止串料。4.1.4材料分档要求水稳层（垫层、底基层及基层）集料要求分为6级：02.36mm、2.36mm4.75mm、4.75mm-9.5mm9.5mm13.2mm、13.2mm19mm、19mm26.5mm（或19mm31.5mm）,粒径尺寸与振动筛筛孔尺寸设置对应按照表1进行设置。表1粒径尺寸与筛孔尺寸对应表粒径尺寸（
6、mm）2.364.759.513.21926.531.5筛孔尺寸（mm）361115222830注：分档为19mm-26.5mm时，选择28mm方孔筛，分档为19mm-31.5mm时，选择30m方孔筛。4.1.5粗集料技术指标要求（1）针片状颗粒含量：重交通及以下交通等级W22%；极重、特重交通等级W18%（2）粗集料0.075Inm以下粉尘含量：重交通及以下交通等级W2%：极重、特重交通等级W1.2%。4.1.6细集料技术指标要求细集料0.075mm以下颗粒含量控制在A9混合料配合比组成要求4.2.1级配控制针对破碎卵石，在级配设计中475mm以上含量宜控制在64%66%;针对片石加工碎石，
7、在级配设计中4.75mm以上含量宜控制在65%68%4.2.2最大干密度及压实度控制标准确定无机结合料稳定材料最大干密度指标时如采用重型击实方法，应将室内重型击实试验法确定的最大干密度乘以1,03系数作为压实度控制的标准密度以及强度试验静压成型的基准密度，若室内成型密度低于试验段密度时，以试验段现场压实密度乘以1.02系数作为压实度控制的标准密度。4 1水稳层施工设备及工艺要求5 .3.1后场拌和设备要求（1）采用双缸两级拌、振动搅拌或间歇式搅拌均可。（2）水泥罐需安装水泥料位计，监测水泥用量。（3）冷料仓流量标定要求：D冷拌仓不宜少于6个，靠近搅拌缸装最细集料，依粒经从小到大依次编号，冷料仓
8、中各种规格集料用量比例在配合比设计中确定，生产时，各冷料仓应按设计比例和一定速度向拌和缸供料。2）各冷料仓流量试验：找到流量与集料出料口开启大小及皮带转速等之间关系，根据计量的流量在曲线查出某冷料仓出料开口大小及所需皮带转速。3)在实际生产中，各规格集料组成有变化时，特别是细集料含水量变化大，应根据实际情况对冷料仓流量做适当调整。4.3.2前场施工设备要求(1)摊铺设备摊铺机必须采用大宽度、大厚度摊铺机,单机摊铺宽度不大于12.5m,摊铺后压实厚度不大于25cm(2)摊铺高程控制摊铺过程中高程控制采用3D控制系统。(3)压实设备压实设备采用全液压压路机，并配备平板夯或小钢轮加强边部压实。4.3
9、.3混合料的拌和、运输、摊铺及碾压(1)拌合含水量控制1)混合料拌合过程中，必须安排专人随时监测拌锅出口位置混合料含水量，并对混合料含水量进行控制。2)每天开始搅拌前，应检查场内集料的含水量，细集料的含水量试验每天应做两次以上，计算当天的配合比。3)每天进行正式生产之后，试验室设专人随时检查拌和情况，随时监测含水率情况。高温作业时,早晚与中午的含水量有区别，按照气温变化、运距，结合前场压实对含水率进行适当反馈及调整。(2)水泥剂量控制水泥剂量控制每天采用滴定、总量核算相结合方式进行水泥用量控制及校核。(3)运输D运输车辆装料前应将车厢清洗干净，不得余留泥土。2)运输车辆数量应满足拌和与摊铺需要
10、，并略有富余，避免停机待料。3)运输车辆装料高度宜和车厢齐平或稍高，严禁装料过高造成离析、混合料覆盖困难。4)混合料装车后，采用篷布全程覆盖，直到准备卸料时方可掀开篷布。(4)摊铺前应设立纵向钢模板，模板应固定牢固，不得在施工中发生变形。摊铺机严禁频繁收斗，避免摊铺时产生离析。(5)压实过程控制按照无压路机碾压轮迹为准，压实过程中必须加强边部压实。碾压长度控制在50m-80m;压路机行验应平稳，避免急刹车现象；压路机碾压时的行驶速度：第12遍宜为1.52.Okmh,其他碾压速度宜为2.02.5kmh04. 3.4水稳层之间层间处理要求(1)施工过程底水撒布要求摊铺上层结构时，必须对下层承洒水，
11、保持基面湿润。(2)层间水泥浆撒布要求为增强基层、底基层层间结合，在施工基层之前，应人工清扫底基层表面松散部分并配合森林灭火器清扫，再洒布水泥净浆，水泥用量为lkg11水灰比为1.5:1,结合现场情况合理控制，以能均喷洒为度。为保证洒布均匀,水泥净浆应采用专用机械洒布，且必须在施工基层前12小时洒布。5. 3.5养生及交通管制(1)底基层碾压完成，检测合格后，应立即洒水保持表面湿润，随后立即覆盖保水养生。(2)基层碾压完成，检测合格后，表面稍干后撒布透层，待透层油破乳后再洒水覆盖养生。(3)水稳层覆盖必须确保边部全覆盖。(4)养生期延长至上层结构开始施工前Id0(5)基层施工完成后1个月内必须
12、施工沥青下面层进行覆盖。(6)水稳层养生期间应封闭交通，严禁车辆通行，养生期满7天后如需开放车行通道，须诱导车辆沿应急车道行驶。AA施工过程质量控制标准施工现场安排专人检测压实度，水稳基层、底基层施工完路面控制标准见下表2所示。表2水泥稳定碎石(砂砾)质量检验标准项次检查项目技术要求检测方法1平整度(mm)底基层VlOmm；基层V8mm3米直尺连续测量2压实度室内重型击实试验法最大干密度X1.03作为压实度评价的标准密度灌砂法3厚度(mm)均值底基层10mm；基层-8mmT0912钻芯法，同时检测结构层完整性单个值底基层-15mm；基层2-1Omm5沥青面层施工技术要求耳1原材料控制要求5.1
13、.1 原石技术要求(1)进入破碎设备原石必须新鲜、干净、无杂质，卵石破碎面满足规范要求，碎石加工采用水洗法(石料在进入头破之前，应加设隔片筛及水洗设备，保证原材碎石的洁净)。(2)对于特殊石材，应对石材的化学性质进行分析，并对其高温性能变化进行评价。条文说明：特殊石材是指没有在沥青路面工程中应用过的石材。化学分析应至少检测其硅、铁、铝及钙质化合物的含量。其高温性能变化情况主要通过高温压碎值，沸石含量，石块高温高湿条件下的变化情况检测进行评价。5.1.2 加工设备及工艺要求(1)碎石加工采用联合破碎设备，由喂料机、破碎机、除尘机、筛分机、输送机组成。(2)加工沥青面层集料必须采用三级及以上连续破
