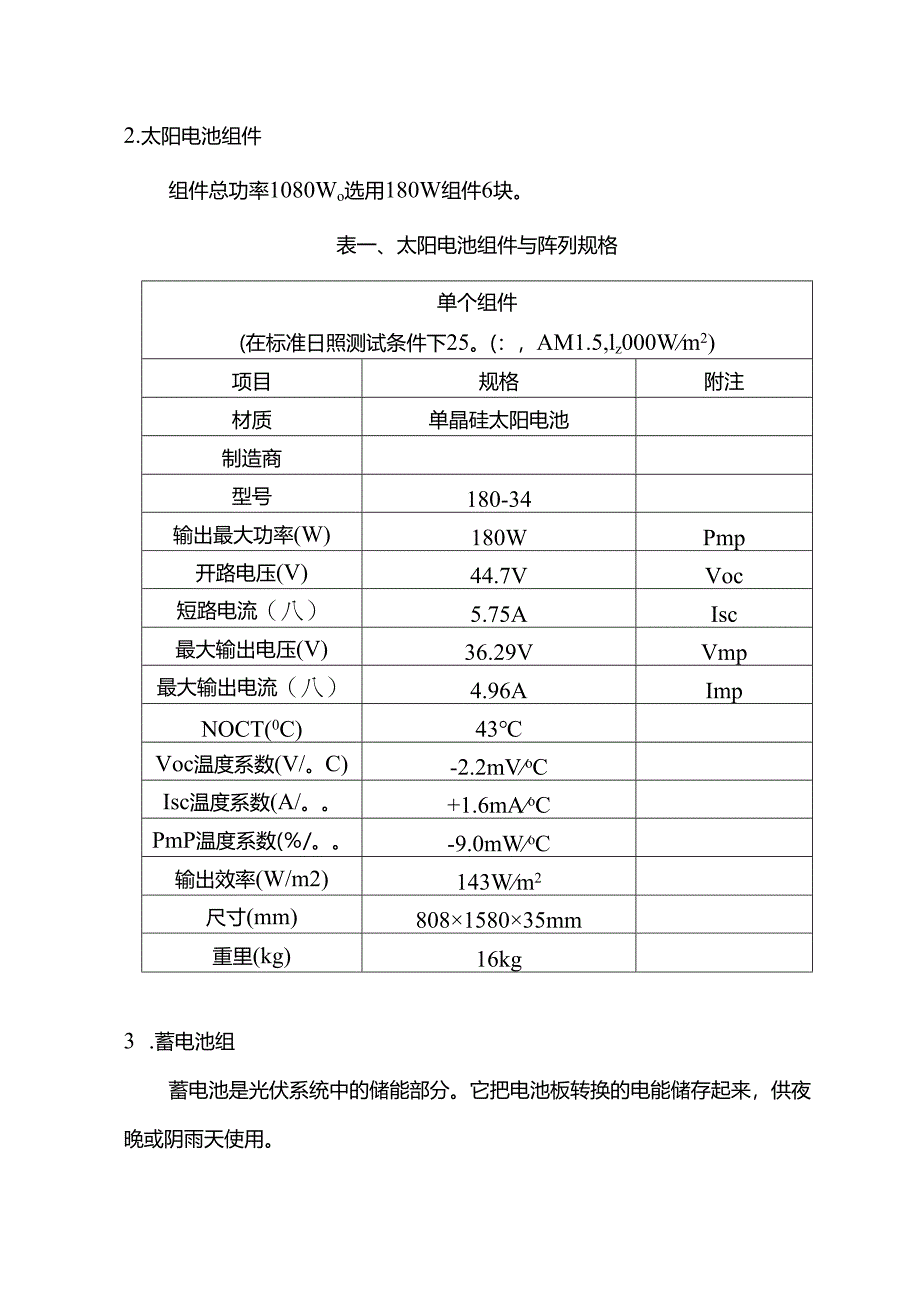

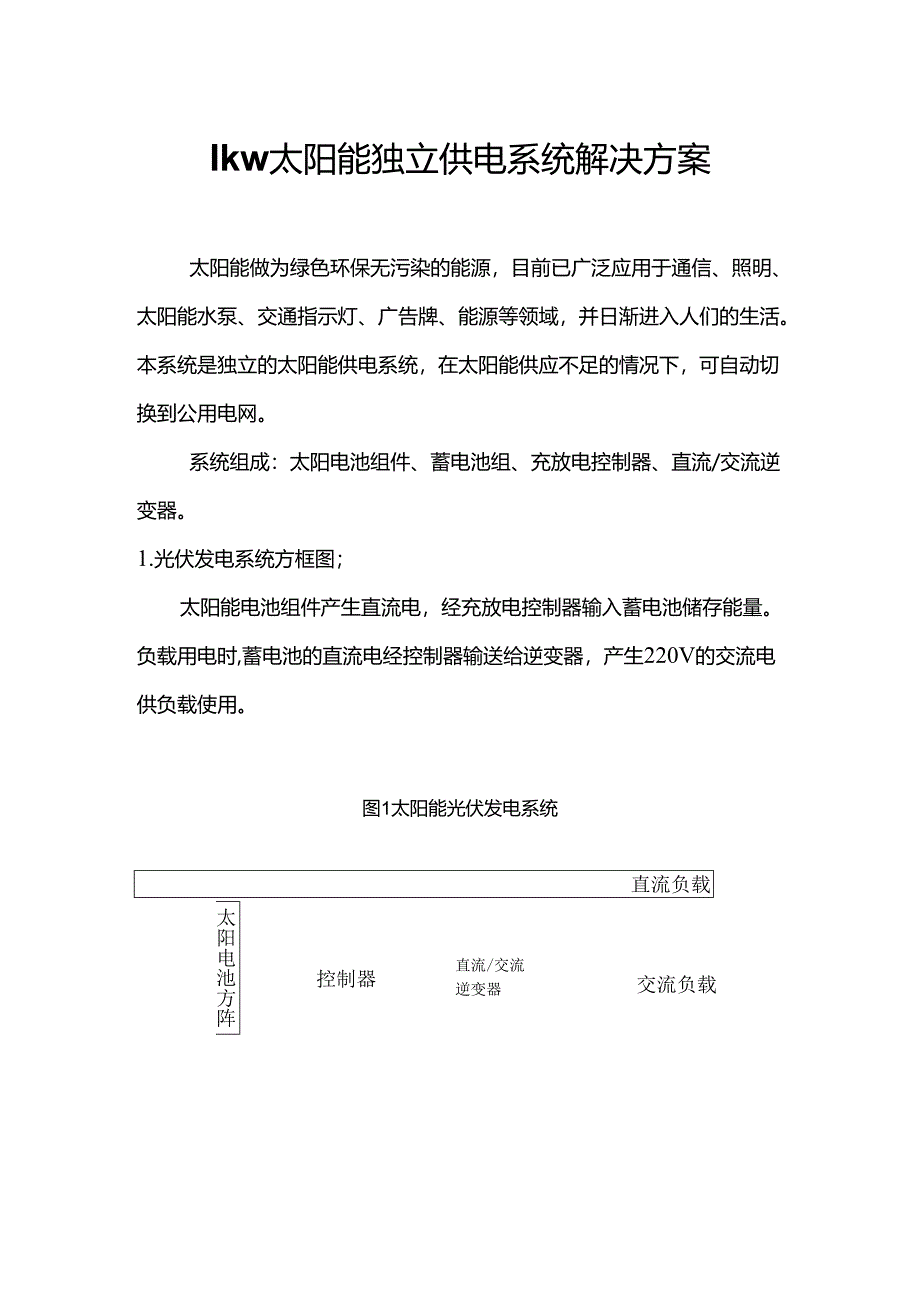

1、Ikw太阳能独立供电系统解决方案太阳能做为绿色环保无污染的能源，目前已广泛应用于通信、照明、太阳能水泵、交通指示灯、广告牌、能源等领域，并日渐进入人们的生活。本系统是独立的太阳能供电系统，在太阳能供应不足的情况下，可自动切换到公用电网。系统组成：太阳电池组件、蓄电池组、充放电控制器、直流/交流逆变器。1.光伏发电系统方框图；太阳能电池组件产生直流电，经充放电控制器输入蓄电池储存能量。负载用电时,蓄电池的直流电经控制器输送给逆变器，产生220V的交流电供负载使用。图1太阳能光伏发电系统直流负载太阳电池方阵控制器直流/交流逆变器交流负载蓄电池组2.太阳电池组件组件总功率1080Wo选用180W组件
2、6块。表一、太阳电池组件与阵列规格单个组件(在标准日照测试条件下25。(：，AM1.5,lz000Wm2)项目规格附注材质单晶硅太阳电池制造商型号180-34输出最大功率(W)180WPmp开路电压(V)44.7VVoc短路电流（八）5.75AIsc最大输出电压(V)36.29VVmp最大输出电流（八）4.96AImpNOCT(0C)43Voc温度系数(V/。C)-2.2mVoCIsc温度系数(A/。+1.6mAoCPmP温度系数(/。-9.0mWoC输出效率(W/m2)143Wm2尺寸(mm)808158035mm重里(kg)16kg3 .蓄电池组蓄电池是光伏系统中的储能部分。它把电池板转换
3、的电能储存起来，供夜晚或阴雨天使用。蓄电池采用铅酸阀控免维护蓄电池，循环寿命长，自放电率低，充放电效率高，无酸性污染，免维护。由于蓄电池大多数时间内处于浅放电工作状态，又撅板损伤极小，专门为太阳能设计的蓄电池深放电能力强，在充放电控制器的保护下可以长期稳定工作。需要蓄电池2V800AH12块。表二、蓄电池组规格单一蓄电池项目规格附注种类铅酸蓄电池储能型制造商TOYO型号GFM-800AH/10HR额定电压(V)2容量(Ah)800充电电压(V)2.37待机型电压充电电流（八）80寿命特性k寿叩尺寸(mm)320*188*665重里(kg)72蓄电池组数量(个)12串联数(个)12并联数1蓄电池
4、组额定电压(V)24蓄电池组电容量(kWH)19.2尺寸(m)5*2.2*0.8m重里(kg)8644 .充放电控制器充放电控制器是能够自动防止蓄电池组过充电和过放电的设备。由于蓄电池的过放电和过充电都将严重影响蓄电池的使用寿命。为提高太阳能发电系统的使用效果，充放电控制器在太阳能光伏发电系统中是不可缺少的。充放电控制器具有防止蓄电池过充过放，外接短路保护、防止蓄电池断路保护、防止太阳电池方阵反接保护、在夜间防止蓄电池向太阳电池放电等功能。选用控制器型号SD2430(输入电压DC24V负载电流30A),一只。表三、蓄电池DC充电控制器规格项目规格附注制造商SPS型号SD2430功能单独适用蓄电
5、池种类铅酸阀控蓄电池充电控制方式智能型DC输入额定电压(V)24DC输入额定电流（八）30过载能力(%)120%最大光伏电池功率(W)1000保护功能短路保护超载保护反极性保护阻隔二极管过电压断路过温断路自动复电其他纳阳新能源科技有限公司淘宝搜索纳阳太阳能电池板热卖中土包子着状态显ZF电流、电压、状态等尺寸（mm）260*247*60重里（kg）1.25.直流/交流逆变器逆变器是将直流电转变为交流电的设备。太阳电池和蓄电池的电能都属于直流电，当变负载是交流负载时，逆器是不可缺少的。主要功能：直流输入反接保护，输出短路保护，输出过载保护，直流电压过低、过高保护。选用逆变器SN24IK（输入24V
6、输出功率IKW工表四、IKW光伏专用逆变器性能参数技术指标型号SN24IKS直流输入输入额定电压（Vdc）24输入额定电流（八）49.6输入直流电压范围（Vdc）21-32交流输出额定容量（KVA）1.0输出额定功率（KW）0.8输出额定电压及频率220Vac,50Hz输出额定电流（八）4.5输出电压精度（V）2203%输出频率精度（Hz）500.05波形失真率（THD）线性负载5%动态响应（负载O100%）5%功率因数（PF）0.8过载能力150%,10秒峰值系数（CF）3:1逆变效率（80%阻性负载）86%工作环境绝缘强度（输入和输出）1500Vacl1分钟噪音（1米）40dB使用环境温度
7、-25oC-+55oC090%,不结霜使用海拔（m）6000外型尺寸立式深、宽、高（mm）395200365U(KG)21保护功能输入反接保护、输入欠压保护、输入过压保护、输出过载保护、输出短路保护、过热保护。附加功能带市电互补功能6.太阳电池组件阵列架体光伏发电系统是由许多太阳电池组件按一定顺序串并联起来。组成太阳能电池方阵。为了获得更高的工作电压,可以把组件串联起来。获得更大的输出电流，可以将组件并联使用。太阳电池组件的串并联并安装在支架上，就构成了太阳电池方阵。组件阵列结构由槽钢和角铁构成，经过热镀锌防腐处理，架体可长期不锈蚀。本系统3块组件一列，共计2歹U,与地面成Xx。夹角(没加冬季补偿角，),正面向南方。阵列架体由槽钢与地基地角螺栓相连，抗风强度12级。组件阵列占地面积8平方米，太阳能电池板正前方不能有高大建筑物遮挡影响采光，保证太阳能电池全年采光。表五太阳电池组件阵列数据太阳电池阵列：1080Wp模板数量(片)6串联数(片)1并联数6串联方式快速接头尺寸(m2)8m2重量(kg)96kg最大输出电压(VmP)36.26V最大输出电流QmP)30.6A输出最大功率(W)1080W太阳能发电阵列图太阳能发电设备图
