1、10OOKV送电线路质量检验评定标准及检查方法1 土石方工程1.1 线路路径复测及基础坑的分坑与开挖、施工基面及电气开方是土石方工程的重要工序，应随时做好施工检查记录。除岩石基础坑、掏挖（掏挖式、岩石嵌固式）基础坑需做质量评定外，其余可不进行质量评定。1.2 线路路径复测应按表1.2的质量要求和检查方法全线进行逐基逐处检查。表1.2线路路径复测质量要求和检查方法（线表）序号检查（检验）项目检验标准（允许偏差）检查方法1转角桩角度Iz30经纬仪等复测2档距1%经纬仪、塔尺等复测3被跨越物高程m0.5经纬仪等测量4塔位高程m0.5经纬仪等测量5地形凸起点高程m0.5经纬仪等测量6直线桩（塔位桩）横

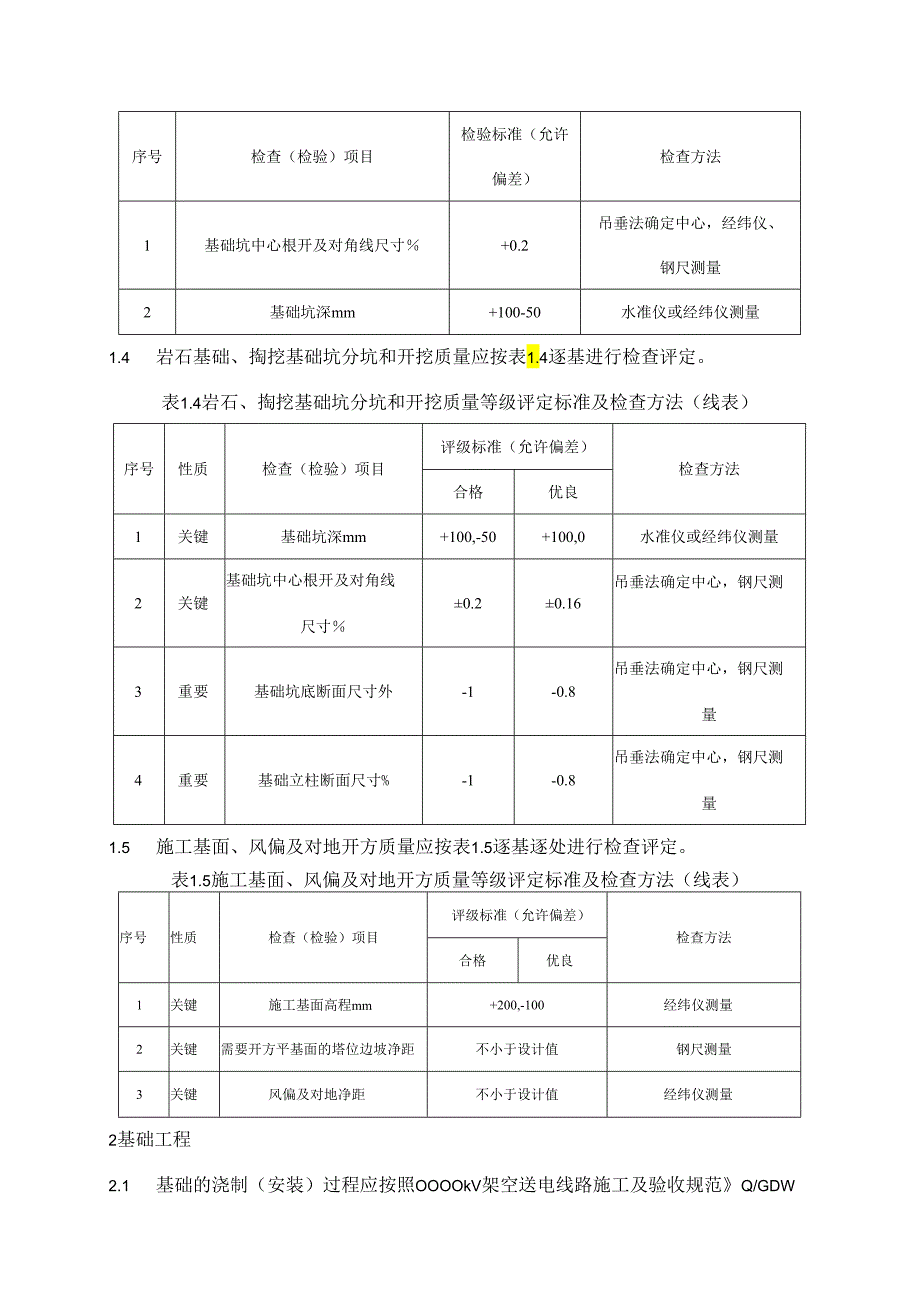

2、线路偏移mm50经纬仪定线、钢尺等测量7被跨越物与邻近塔位水平距离1%用经纬仪、塔尺等复测8地形凸起点、风偏危险点与邻近塔位的水平距离1%用经纬仪、塔尺等复测注：地形凸起点系指地形变化较大、导线对地距离有可能不够的地形凸起点。1.3 普通基础坑分坑和开挖应按表1.3的质量要求及检查方法逐基进行检查。表1.3普通基础坑分坑和开挖质量要求及检查方法（线表）序号检查（检验）项目检验标准（允许偏差）检查方法1基础坑中心根开及对角线尺寸+0.2吊垂法确定中心，经纬仪、钢尺测量2基础坑深mm+100-50水准仪或经纬仪测量1.4 岩石基础、掏挖基础坑分坑和开挖质量应按表1.4逐基进行检查评定。表1.4岩石
3、、掏挖基础坑分坑和开挖质量等级评定标准及检查方法（线表）序号性质检查（检验）项目评级标准（允许偏差）检查方法合格优良1关键基础坑深mm+100,-50+100,0水准仪或经纬仪测量2关键基础坑中心根开及对角线尺寸0.20.16吊垂法确定中心，钢尺测3重要基础坑底断面尺寸外-1-0.8吊垂法确定中心，钢尺测量4重要基础立柱断面尺寸%-1-0.8吊垂法确定中心，钢尺测量1.5 施工基面、风偏及对地开方质量应按表1.5逐基逐处进行检查评定。表1.5施工基面、风偏及对地开方质量等级评定标准及检查方法（线表）序号性质检查（检验）项目评级标准（允许偏差）检查方法合格优良1关键施工基面高程mm+200,-1

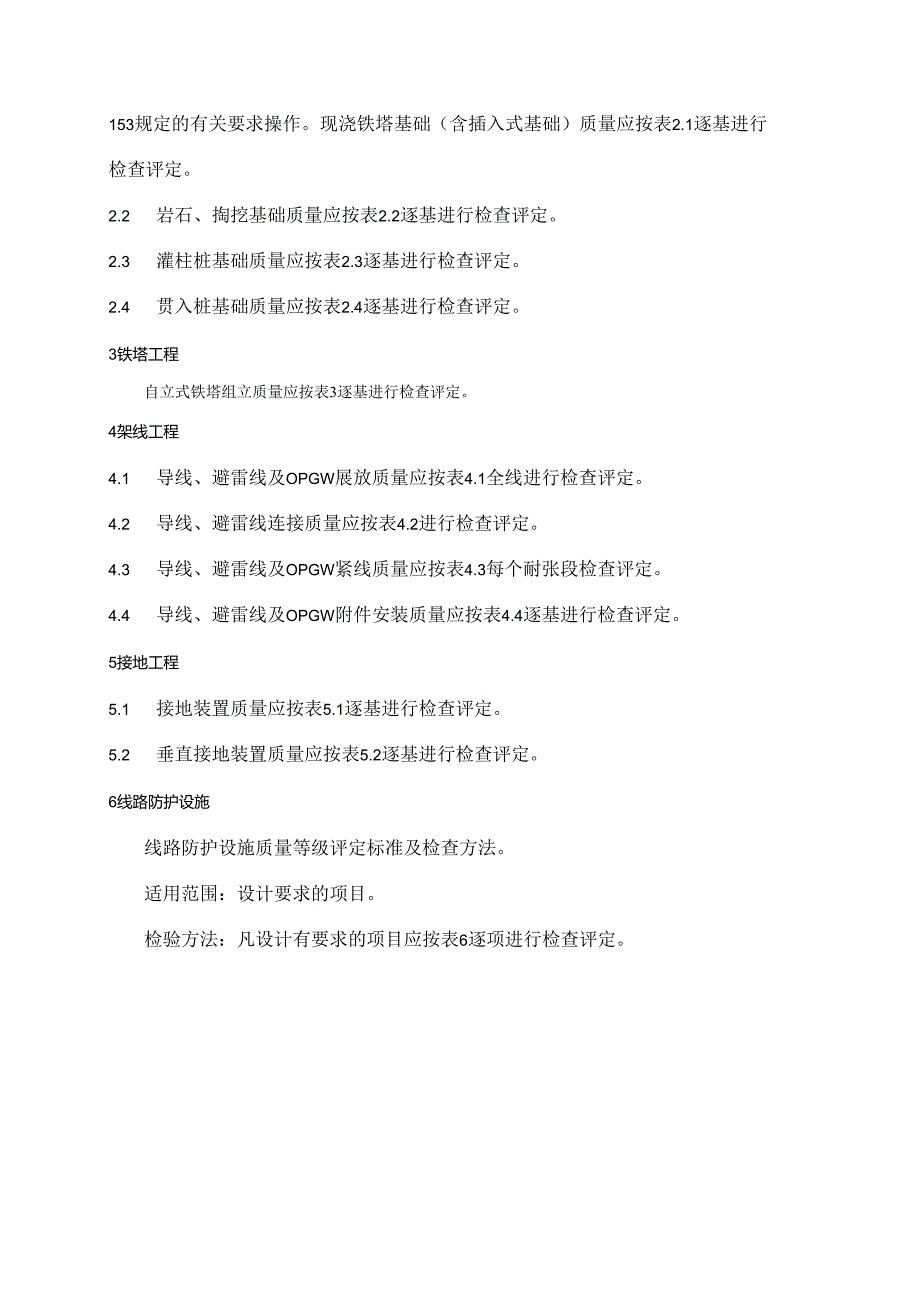

4、00经纬仪测量2关键需要开方平基面的塔位边坡净距不小于设计值钢尺测量3关键风偏及对地净距不小于设计值经纬仪测量2基础工程2.1 基础的浇制（安装）过程应按照OOOOkV架空送电线路施工及验收规范Q/GDW153规定的有关要求操作。现浇铁塔基础（含插入式基础）质量应按表2.1逐基进行检查评定。2.2 岩石、掏挖基础质量应按表2.2逐基进行检查评定。2.3 灌柱桩基础质量应按表2.3逐基进行检查评定。2.4 贯入桩基础质量应按表2.4逐基进行检查评定。3铁塔工程自立式铁塔组立质量应按表3逐基进行检查评定。4架线工程4.1 导线、避雷线及OPGW展放质量应按表4.1全线进行检查评定。4.2 导线、避
5、雷线连接质量应按表4.2进行检查评定。4.3 导线、避雷线及OPGW紧线质量应按表4.3每个耐张段检查评定。4.4 导线、避雷线及OPGW附件安装质量应按表4.4逐基进行检查评定。5接地工程5.1 接地装置质量应按表5.1逐基进行检查评定。5.2 垂直接地装置质量应按表5.2逐基进行检查评定。6线路防护设施线路防护设施质量等级评定标准及检查方法。适用范围：设计要求的项目。检验方法：凡设计有要求的项目应按表6逐项进行检查评定。表2.1现浇铁塔基础（含插入式基础）质检验等级评定标准及检查方法（线表）序号性质检查（检验）项目评级标准（允许偏差）检查方法合格优良1关键地脚螺栓、插入角钢、钢筋规格、数量
6、符合设计制作工艺良好与设计图纸核对2关键混凝土强度不小于设计值检查试块试验报告3关键底板断面尺寸-1-0.8钢尺测量4重要基础埋深mm+100,-50+100,0经纬仪或钢尺测量5重要立柱断面尺寸-1-0.8钢尺测量6重要钢筋保护层厚度mm-5钢尺测量7重要混凝土表面质量符合Q/GDW153第6.2.16条规定表面平整观察8重要整基基础中心位移nun顺线路3024经纬仪或钢尺测量横线路30242.1（续）序号性质检查（检验）项目评级标准（允许偏差）检查方法合格优良9重要整基基础扭转（）一般塔108经纬仪或钢尺测量高塔a5410重要回填土符合Q/GDW153第5.6条5.8、5.10、5.11条
7、规定无沉陷，防沉层整齐美观目测11一般同组地脚螺栓中心或插入角钢形心对立柱中心偏移mm108钢尺测量12心基础顶面或主角钢操平印记间高差mm5经纬仪测量13一般基础根开及对角线尺寸%地脚螺栓式+0.20.16钢尺测量主角钢插入式+0.10.08高塔0.07+0.06注：高塔是指按大跨越设计且塔全高在100m以上的铁塔。2.2岩石、掏挖基础质等级评定标准及检查方法（线表）序号性质检查（检验）项目评级标准（允许偏差）检查方法合格优良1关键地脚螺栓（锚杆）及钢筋规格、数量符合设计制作工艺良好钢尺测量，与设计图纸核对2关键土质、岩石性质符合设计设计认定3关键混凝土强度不小于设计值检瓷试块试验报告4关键
8、下口断而尺寸-1-0.8钢尺测量5重要基础埋深+100,-50+100,0经纬仪、钢尺测量6重要锚杆埋深+100,0钢尺测量7重要锚杆孔径+20,0钢尺测量8重要钢筋保护层厚度-5钢尺测量9重要混凝土表面质量符合Q/GDW153第6.2.16条规定表面平整观察表2.2（续）序号性质检查：检验）项目评级标准（允许偏差）检查方法合格优良10重要立柱断面尺寸-1-0.8钢尺测量11重要整基基础中心位移nm顺线路3024经纬仪、钢尺测量横线路302412重要整基基础扭转/一般塔108经纬仪、钢尺测量高塔5413重要回填土符合Q/GDW153第5.6条5.8、5.10、511条规定无沉陷、防沉层整齐美观
9、目测M一般同组地脚螺栓中心对立柱中心偏移mm108钢尺测量15一般基础顶面间高差mm5经纬仪测量16一般基础根开及对角线尺寸%地脚螺栓式0.20.16钢尺测量主角钢插人式+0.10.08高塔0.070.0617外观防风化层符合设计整齐牢固，外形美观观察表2.3灌注桩基础质等级评定标准及检查方法（线表）序号性质检查（检验）项目评级标准（允许偏差）检查方法合格优良1关键地脚螺栓及钢筋规格、数量符合设计制作工艺良好钢尺测量，与设计图纸核对2关键混凝土强度不小于设计值检查试块试验报告或用设计要求的方法3关键桩深不小于设计值清渣后用吊垂法检测4关键桩体整体性符合设计，无断桩按设计要求的方法检测5关键清孔
10、符合设计按设计要求的方法检测6关键充盈系数一般土不小于1软土不小于1.1检测实际濯注混凝土量7重要桩径、桩垂直度符合Q/GDW153第6.3.2条规定按设计要求的方法检测8重要连梁（承台）标高符合设计经纬仪测量9重要桩顶清理符合设计观察10重要混凝土表面质量符合Q/GDW153第6.2.16条规定表面平整观察11重要桩钢筋保护层厚度nun水下-20-16按设计要求的方法检测非水下-10-812重要连梁（承台）断面尺寸%-1-0.8钢尺测量2.3（续）序号性质检查（检验）项目评级标准（允许偏差）检查方法合格优良13重要连梁（承台）钢筋保护层厚度mm-5钢尺测量14重要整基基础中心位移mm顺线路3
11、024经纬仪测量横线路302415包要整基基础扭转（）一般塔108经纬仪测量高塔5416一般同组地脚螺栓中心对立柱中心偏移mm108钢尺测量17一般基础顶面间高差mm5经纬仪测量18一般基础根开及对角线尺寸先地脚螺栓式0.20.16钢尺测量高塔0.07+0.06注：充盈系数是指实际灌注量与按设计桩身直径计算体积之比。表2.4贯入桩基础质等级评定标准及检查方法（线表）序号性质检查（检验）项目评级标准（允许偏差）检查方法合格优良1关键地脚螺栓及钢筋规格、数量符合设计钢尺测量，与设计图纸核对2关键预制桩规格、数量符合设计钢尺测量，与设计图纸核对3关键预制桩质量符合设计按设计要求的方法检测4关键现浇混
12、凝土强度不小于设计值检查试块试验报告5重要混凝土表面质量符合Q/GDW153第6.2.16条规定表面平整观察6重要贯入深度符合设计钢尺测量7重要连梁（承台）标高符合设计经纬仪测量8重.要连粱（承台）断面尺寸%-1-0.8钢尺测量9垂要连梁（承台）钢筋保护层厚度mm-5钢尺测量10重要整基基础中心位移nun顺线路3024经纬仪测量横线路302411重要整基基础扭转（）一般塔108经纬仪测量高塔5412一般同组地脚螺栓中心对立柱中心偏移mm108钢尺测量13一般基础顶面间高差mm5经纬仪测量14一般基础根开及对角线尺寸地脚螺栓式0.20.16钢尺测量高塔0.070.06表3自立式铁塔组立质量等级评定标准及检查方法（线表）序号性质检查（检验）项目评级标准（允许偏差）检告方法合格优良1关键部件规格、数量符合设计与设计图纸核对2关键节点间主材弯曲
