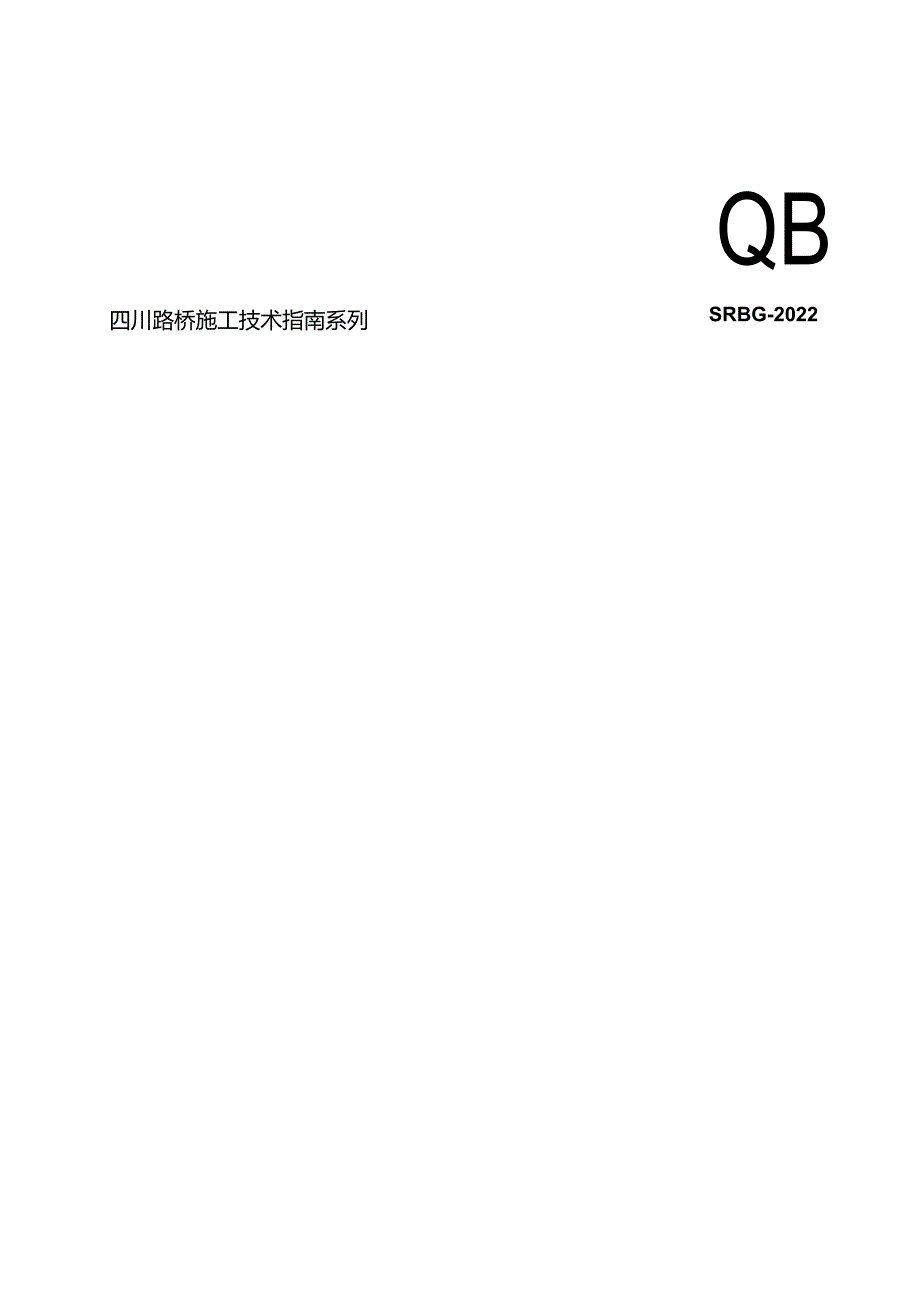

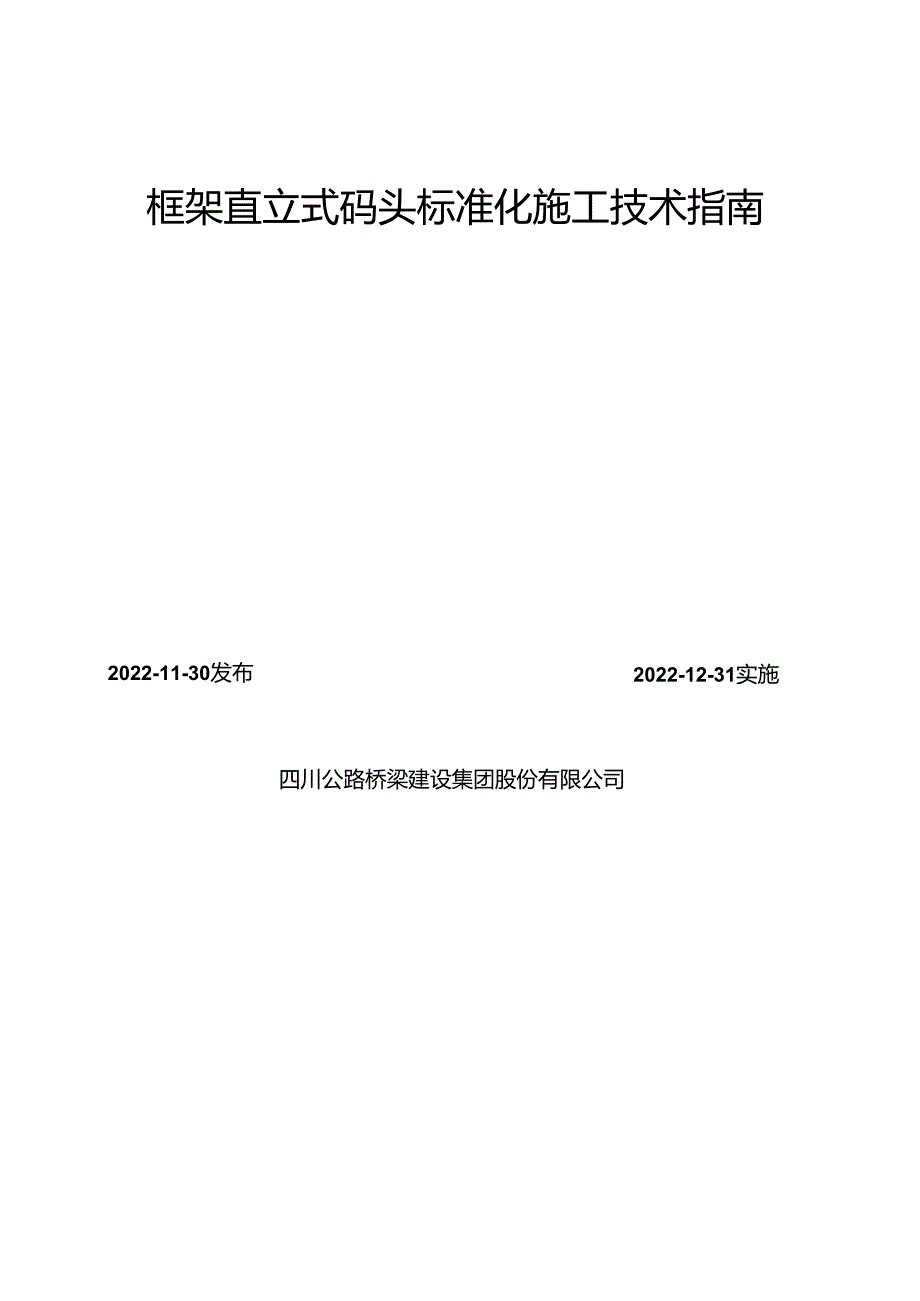

1、四川路桥施工技术指南系列QBSRBG-2022框架直立式码头标准化施工技术指南2022-12-31实施2022-11-30发布四川公路桥梁建设集团股份有限公司前言III1范围12规范性引用文件13术语和定义24施工准备34. 1一般规定34.2 开工前准备工作34.3 项目开工55结构物开挖及回填工程65. 1结构物基坑（槽）开挖65.2 结构物回填75.3 土石方工程质量要求与技术措施86水上作业平台106. 1一般规定106.2 筑岛工程106.3 钢平台工程117结构混凝土工程施工167. 1钢筋制作安装167.2 模板、支架制作安装177.3 水泥混凝土施工207.4 结构混凝土施工质
2、量要求与技术措施228基础工程施工258. 1灌注桩基础施工258.2 承台、地梁施工318.3 扩大基础施工348.4 基础混凝土工程质量要求与技术措施359前沿框架工程施工379. 1立柱（含靠船边柱）施工379.2 靠船平台施工399.3 中间层纵横梁施工429.4 顶层纵横梁及轨道梁、面板施工449.5 框架工程质量要求与技术措施4810码头前沿附属设施施工501.1 1钢筋混凝土面层施工501.2 2护轮坎施工521.3 3系船柱施工531.4 4橡胶护舷安装561.5 5码头前沿附属设施质量要求与技术措施5711钢结构工程施工5811. 1一般规定5811.1 施工准备5811.2
3、 爬梯施工5811.3 钢栏杆施工5911.4 轨道安装6011.5 钢结构工程质量要求与技术措施6112栈桥下部结构施工6312. 1立柱施工6312.1 系梁及盖梁施工6312.2 混凝土重力式桥台施工6512.3 栈桥下部结构质量要求与技术措施6713栈桥上部结构施工6913. 1现浇桥梁6913.1 后张法预应力空心板施工6913.2 栈桥上部结构质量要求与技术措施7514桥面系施工7814. 1桥面铺装施工7815. 2防撞护栏施工7816. 3伸缩缝施工8017. 4栈桥桥面系工程质量要求与技术措施82QB?一，/1刖百为响应交通运输部打造水运品质工程建设要求，推动公司水工项目品质
4、提升，标准编制组经广泛调查研究，认真总结公司在泸州港、广安港等大型内河水运项目的施工管理经验，参考有关国内标准，并在征求专家意见的基础上制订了本文件。本文件按照GBZT1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件的发布机构提请注意，声明符合本文件时，可能涉及到与以下内容相关的专利的使用。(1)7.1.2条“应采用钢筋笼主筋连接器用于两段钢筋笼主筋连接的紧固锁止”与钢筋笼主筋连接器(Z1.2021216679179)相关；(2)6.3条“采用水下锚筋桩施工方法对平台及钢管桩进行加固”与水下锚筋桩施工方法(Z1.201510311005.0)相关；专利持有人
5、：四川路航建设工程有限责任公司地址：成都市武侯区武科东四路11号1栋8楼请注意除上述专利外，本文件的某些内容仍可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由四川路航建设工程有限责任公司提出。本文件由四川路航建设工程有限责任公司技术中心归口。本文件起草单位：四川路航建设工程有限责任公司。本文件主要起草人：张剑宁、李清柳、张雷、冯渤红、蒋露1范围本文件适用于钢筋混凝土框架直立式码头及配套的栈桥工程项目施工。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修
6、改单）适用于本文件。GBZT700碳素结构钢GB/T706热轧型钢GBZT1499.1钢筋混凝土用钢第1部分：热轧光圆钢筋GB/T1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋GB/T5117非合金钢及细晶粒钢焊条GB/T5224预应力混凝土用钢绞线GB8076混凝土外加剂GB/T8110熔化极气体保护电弧焊用非合金钢及细品粒钢实心焊丝GB/T8923.1涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级GBZT14370预应力筋用锚具、夹具和连接器GB/T17656混凝土模板用胶合板GB50007建筑地基基础设计规范GB
7、50017钢结构设计标准GB50205钢结构工程施工质量验收标准GB/T50214组合钢模板技术规范HG/T2866橡胶护舷JG163钢筋机械连接用套筒JG/T225预应力混凝土用金属波纹管JG/T503承插型盘扣式钢管支架构件JGJ18钢筋焊接及验收规程JGJ55普通混凝土配合比设计规程JGJ/T74建筑工程大模板技术标准JGJ94建筑桩基技术规范JGJ106建筑基桩检测技术规范JGJ107钢筋机械连接技术规程JGJ130建筑施工扣件式钢管脚手架安全技术规范JGJ162建筑施工模板安全技术规范JGJ166建筑施工碗扣式钢管脚手架安全技术规范JGJ/T194钢管满堂支架预压技术规程JGJ/T2
8、21纤维混凝土应用技术规程JGJ/T231建筑施工承插型盘扣式钢管脚手架安全技术标准JTG/TJ23公路桥梁加固施工技术规范JTGF80/1公路工程质量检验评定标准第一册土建工程JT/T327公路桥梁伸缩装置通用技术条件JT/T524公路工程水泥混凝土用纤维JTS201-2011水运工程施工通则JTS131水运工程测量规范JTS202水运工程混凝土施工规范JTS203水运工程钢结构施工规范JTS/T209水运工程结构防腐蚀施工规范JTS215码头结构施工规范JTS/T232水运工程材料试验规程JTS257水运工程质量检验标准YB/T5055起重机用钢轨四川省重点水运建设项目工地标准化管理指导意
9、见四川省公路水运工程工地试验室和现场检测项目管理办法3术语和定义本文件没有需要界定的术语和定义。4施工准备4.1 一般规定(1)项目开工前，项目部应熟悉合同及设计文件，接受设计交底，做好现场调查和图纸会审，进行前期测量，编制施工组织设计和专项施工方案，建设临时设施，按工程需要备足施工人员、材料、设备和试验检测仪器，进行施工技术交底和安全交底。(2)项目部应按本企业规定建立项目质量、环境、职业健康安全管理体系和安全生产标准化管理体系。4.2 开工前准备工作4.2.1 技术准备4.2.1.1 现场调查项目开工前，项目部应进行现场调查，调查内容应按照水运工程施工通则(JTS201-2011)中附录A
10、确定。调查的内容和深度应满足编制施工组织设计和项目施工的需要。4.2.1.2 设计交底和图纸会审(1)项目施工准备期间，项目部应熟悉合同文件和设计文件，接受设计交底。应形成设计交底纪要。(2)项目部应进行图纸会审，核对图纸存在差错或与实际不符时，应向设计单位提出书面意见，由设计单位予以澄清或变更。应形成图纸会审记录。4.2.1.3 工程前期测量(1)项目开工前，项目部应对设计提供的测量控制点进行踏勘和复测，并办理移交手续。(2)已有控制点不能满足施工测量需要时，项目部应根据实际需要加密平面控制点和水准点，平面控制点和水准点所采用的系统应与工程设计相同，控制测量应符合水运工程测量规范(JTSI3
11、1)中的规定。(3)设计控制点复测成果和加密控制点测量成果应经监理工程师批准后方可采用，并在施工期间定期复核，如有变化应及时调整。4.2.1.4施工组织设计和施工方案(1)施工组织设计应根据工程特点、质量安全环保和工期目标要求、施工环境和施工条件等，对项目的施工组织和施工顺序、工法、进度计划、资源配置、保证施工安全与工程质量及保护环境的技术组织措施等进行安排和部署，并应具有针对性、指导性和可操作性。施工组织设计的内容宜按照水运工程施工通则(JTS201-2011)中附录B确定，并符合本企业和建设单位的相关规定。(2)施工方案应在施工组织设计的基础上编制，危险性较大的分部工程、分项工程应单独编制
12、安全专项施工方案。采用“四新”技术(新材料、新结构、新技术、新工艺)的项目应编制专项施工方案或工艺作业指导书，必要时应进行试验验证。(3)施工组织设计和施工方案应按规定程序通过本单位和监理单位审批，项目部应严格按照经批准的施工组织设计和施工方案组织施工。4.2.1.5试验检测(1)项目工地试验室由取得公路水运工程试验检测机构等级证书和计量认证的检测机构作为母体授权设立和实施管理，并符合四川省公路水运工程工地试验室和现场检测项目管理办法的规定。(2)工地试验室的试验检测能力应与工程特点和规模相适应，对工地试验室不具备试验检测能力的项目，应委托具有相应能力等级的试验检测机构进行试验检测，并取得建设
13、单位和监理单位的认可。4.2.1.6施工技术交底施工技术交底分为总体施工技术交底、分项工程施工技术交底等两个层次，其中分项工程施工技术交底又分为一级、二级、三级等三级技术交底。(1)总体工程开工前，项目技术负责人应就工程总体向各部门负责人及以上管理人员、全体技术人员、施工队负责人及技术人员进行技术交底。(2)分项工程施工前，项目部应组织三级技术交底，包括：1)由项目技术负责人以项目总体向部门负责人、分项工程技术负责人和技术员进行一级技术交底;2)分项工程开工前，由项目部技术部门负责人以分项工程为单元向分项工程技术负责人和相关技术人员进行二级技术交底，重难点工程、关键工程的二级技术交底应由项目技
