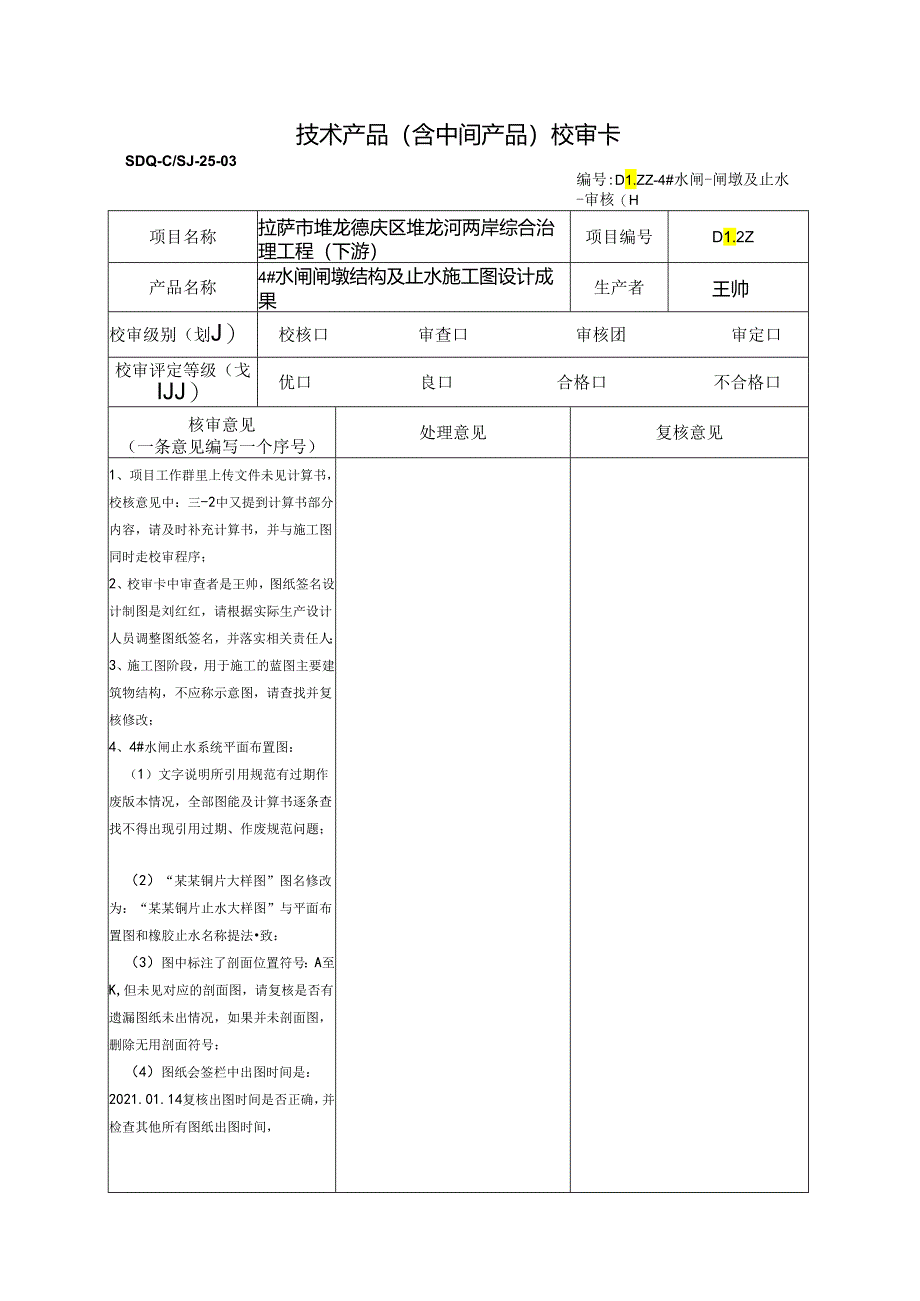

1、技术产品（含中间产品）校审卡SDQ-C/SJ-25-03编号:D1.ZZ-4#水闸-闸墩及止水-审核（H项目名称拉萨市堆龙德庆区堆龙河两岸综合治理工程（下游）项目编号D1.2Z产品名称4#水闸闸墩结构及止水施工图设计成果生产者王帅校审级别（划J）校核口审查口审核团审定口校审评定等级（戈IJJ）优口良口合格口不合格口核审意见（一条意见编写一个序号）处理意见复核意见1、项目工作群里上传文件未见计算书，校核意见中：三-2中又提到计算书部分内容，请及时补充计算书，并与施工图同时走校审程序；2、校审卡中审查者是王帅，图纸签名设计制图是刘红红，请根据实际生产设计人员调整图纸签名，并落实相关责任人；3、施工

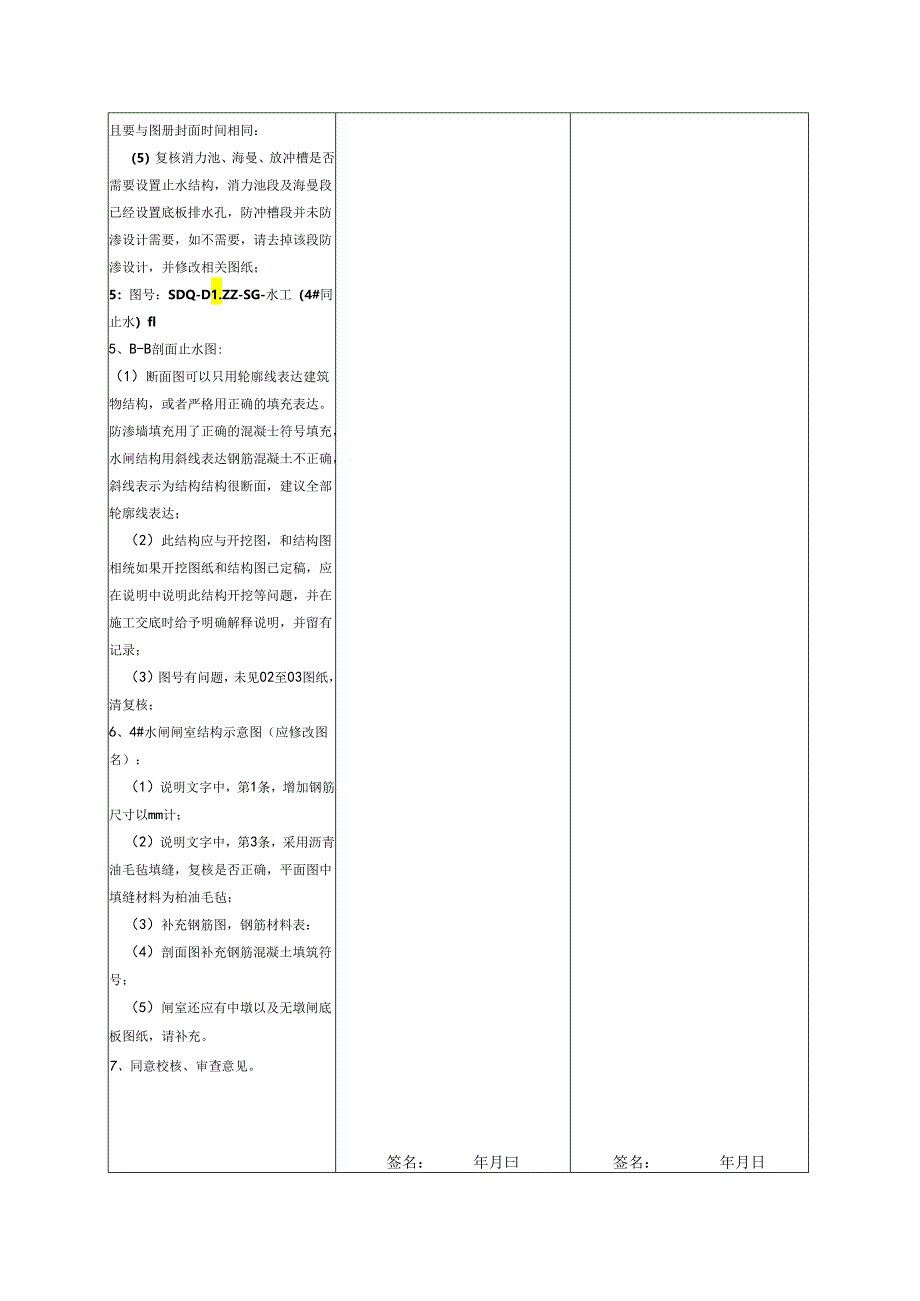

2、图阶段，用于施工的蓝图主要建筑物结构，不应称示意图，请查找并复核修改；4、4#水闸止水系统平面布置图：（1）文字说明所引用规范有过期作废版本情况，全部图能及计算书逐条查找不得出现引用过期、作废规范问题；（2）“某某铜片大样图”图名修改为：“某某铜片止水大样图”与平面布置图和橡胶止水名称提法致：（3）图中标注了剖面位置符号：A至K,但未见对应的剖面图，请复核是否有遗漏图纸未出情况，如果并未剖面图，删除无用剖面符号：（4）图纸会签栏中出图时间是：2021.01.14复核出图时间是否正确，并检查其他所有图纸出图时间，且要与图册封面时间相同：（5）复核消力池、海曼、放冲槽是否需要设置止水结构，消力池段

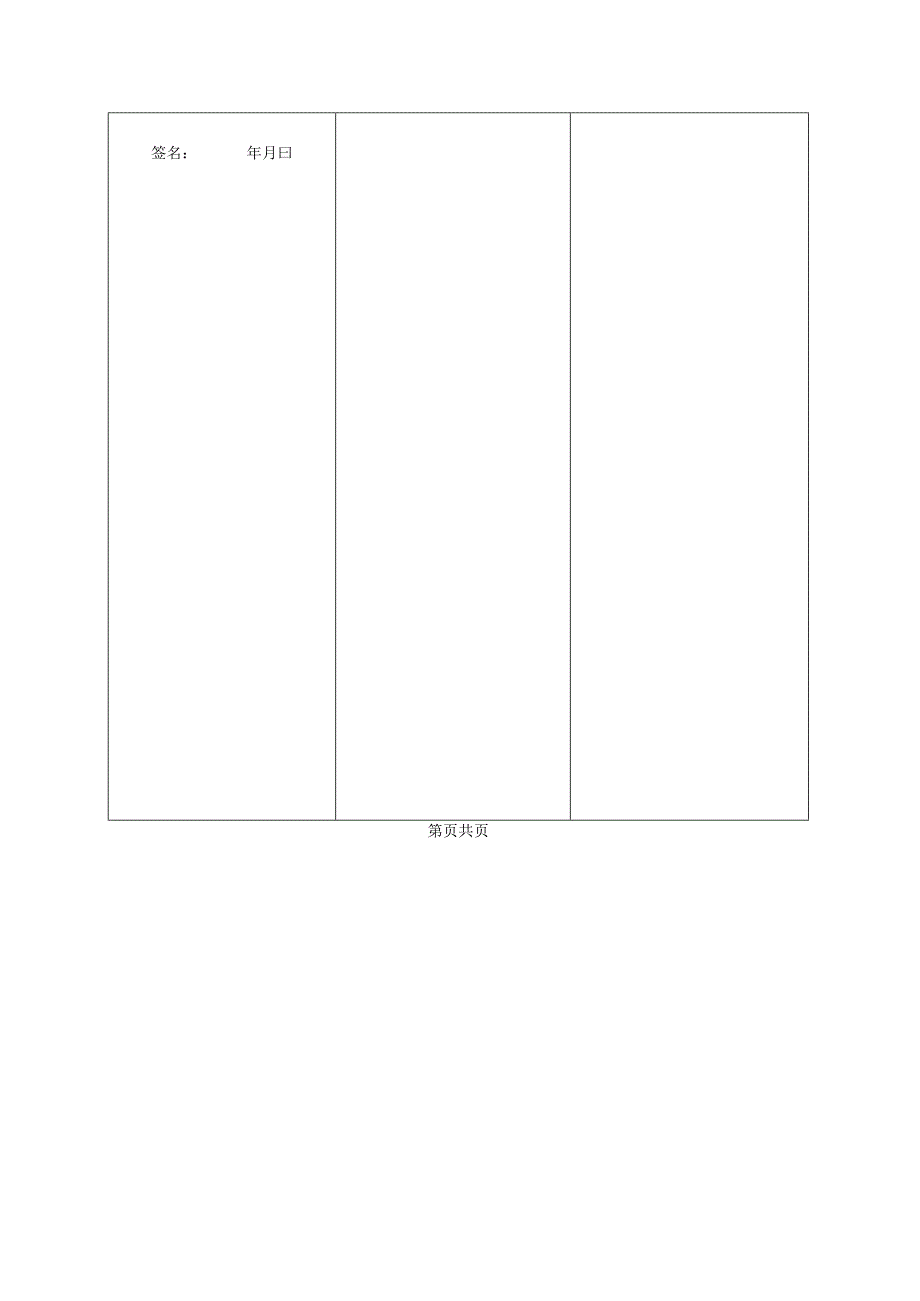

3、及海曼段已经设置底板排水孔，防冲槽段并未防渗设计需要，如不需要，请去掉该段防渗设计，并修改相关图纸；5：图号：SDQ-D1.ZZ-SG-水工（4#同止水）fl5、B-B剖面止水图:（1）断面图可以只用轮廓线表达建筑物结构，或者严格用正确的填充表达。防渗墙填充用了正确的混凝士符号填充，水闸结构用斜线表达钢筋混凝土不正确，斜线表示为结构结构很断面，建议全部轮廓线表达；（2）此结构应与开挖图，和结构图相统如果开挖图纸和结构图已定稿，应在说明中说明此结构开挖等问题，并在施工交底时给予明确解释说明，并留有记录；（3）图号有问题，未见02至03图纸，清复核；6、4#水闸闸室结构示意图（应修改图名）：（1）说明文字中，第1条，增加钢筋尺寸以mm计；（2）说明文字中，第3条，采用沥青油毛毡填缝，复核是否正确，平面图中填缝材料为柏油毛毡；（3）补充钢筋图，钢筋材料表：（4）剖面图补充钢筋混凝土填筑符号；（5）闸室还应有中墩以及无墩闸底板图纸，请补充。7、同意校核、审查意见。签名：年月曰签名：年月日签名：年月曰第页共页
