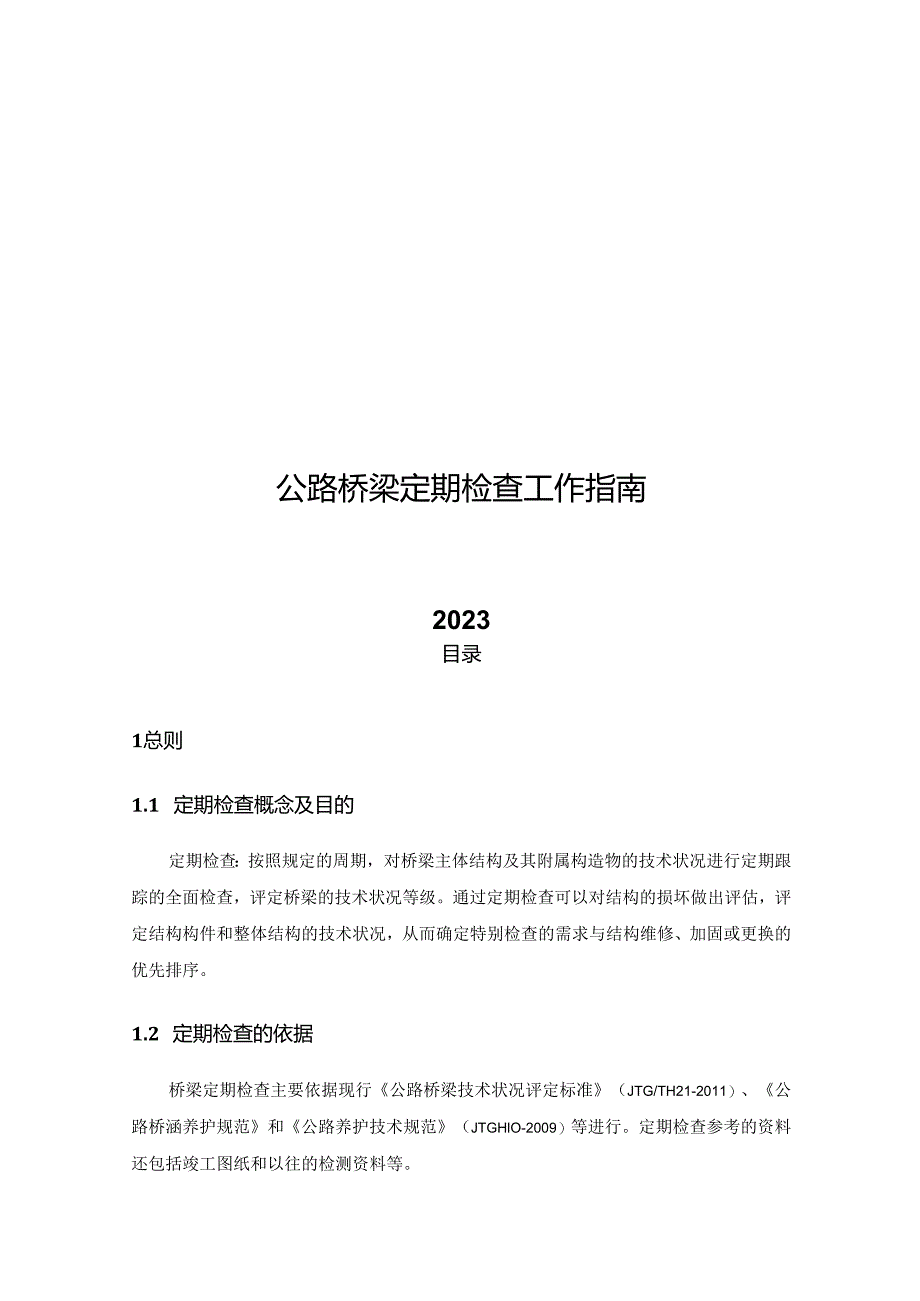

1、公路桥梁定期检查工作指南2023目录1总则11.1 定期检查念及目的11.2 定期检查的依据11.3 定期检查间隔11.4 定期检查的任务11.5 定期检查的范围21.6 定期检查的内容及频次21.7 定期检查的手段与方法61.8 从事定期检查的单位与人员61.9 特大桥、特殊结构桥梁和单孔跨径60米及以上大桥的检查71.10 主要术语81.11 适用范围92坷工拱桥上部结构检查102.1 打工拱桥上部结构定期检查内容与重点检查部位102.2 主拱圈检查102.3 拱上结构检查123钢筋混凝土拱桥上部结构检查143.1 钢筋混凝土拱桥上部结构定期检查内容与重点检查部位143.2 主拱圈检查14
2、3.3 拱上结构检查164混凝土梁式桥上部结构检查184.1 混凝土梁式桥上部结构的检查内容与重点检查部位184.2 上部承重构件和一般构件检查194.3 支座的检查内容205桥面系检查235.1 桥面系检查内容235.2 桥面铺装检查235.3 伸缩缝检查255.4 栏杆、护栏检查265.5 排水防水系统检查265.6 照明、标志检查276下部结构检查286.1 下部结构检查内容286.2 桥墩检查286.3 桥台检查316.4 基础检查336.5 翼墙、耳墙检查346.6 锥坡、护坡检查356.7 河床及调治构造物检查367检查中需要注意的其它问题37附录1定期检查常用表格38附表1基本状
3、况卡片38附表2桥梁定期检查现场记录表40附表3梁式桥技术状况评定记录表41附表4混凝土拱桥技术状况评定记录表42附录2桥梁定期检查常用检查方法43附录2.1用回弹法检测桥梁结构混凝土强度的方法43附录2.2用超声回弹综合法检测桥梁结构混凝土强度的方法44附录2.3用回弹一取芯综合法检测桥梁结构混凝土强度的方法45附录2.4用超声回弹综合法结合取芯检测桥梁结构混凝土强度的方法46附录2.5钢筋锈蚀测试(半电池电位法)47附录2.6混凝土中氯离子含量的检测48附录2.7混凝土中钢筋分布状况及保护层厚度的检测49附录2.8混凝土碳化状况的检测501总则1.1 定期检查概念及目的定期检查：按照规定的

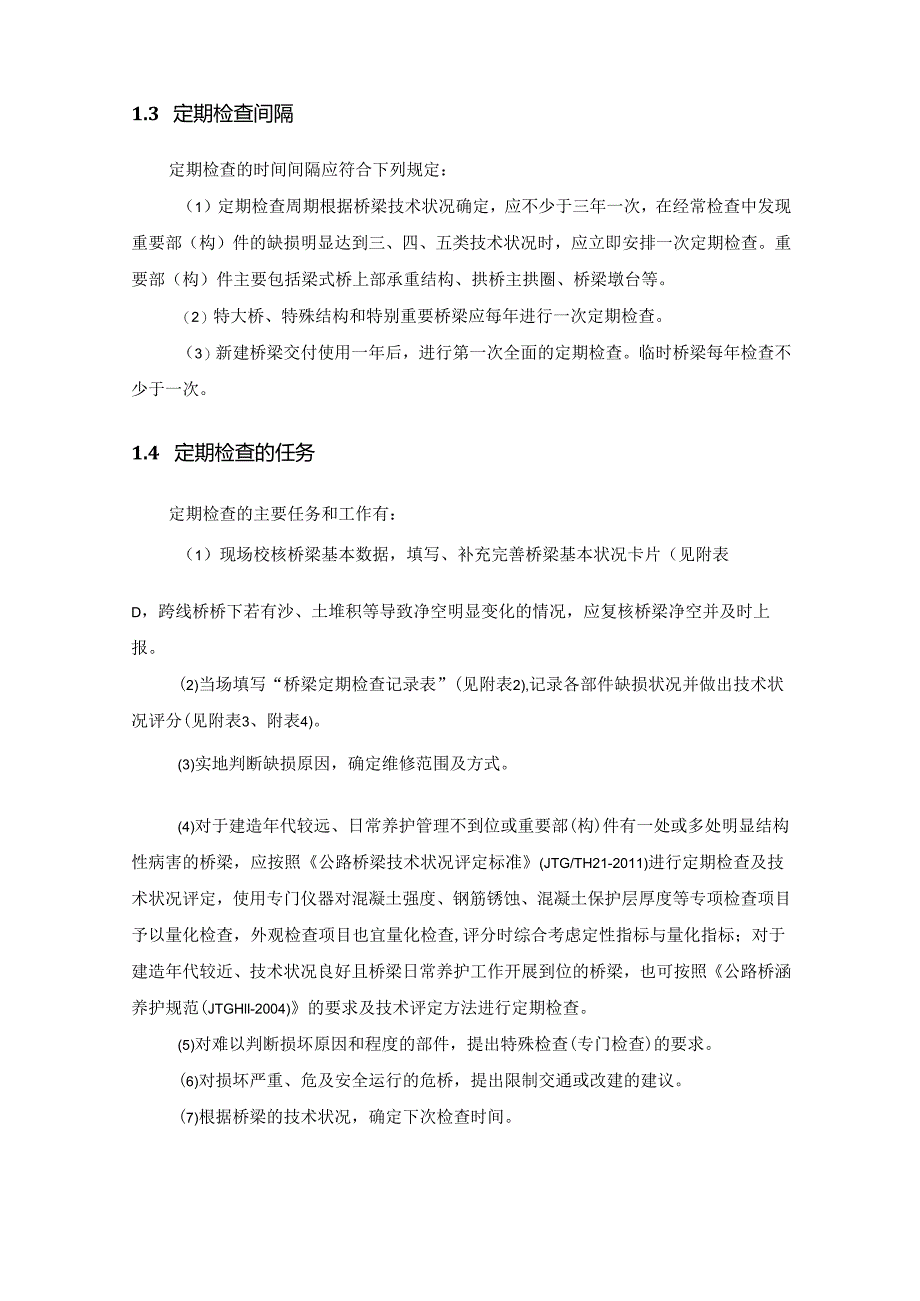

4、周期，对桥梁主体结构及其附属构造物的技术状况进行定期跟踪的全面检查，评定桥梁的技术状况等级。通过定期检查可以对结构的损坏做出评估，评定结构构件和整体结构的技术状况，从而确定特别检查的需求与结构维修、加固或更换的优先排序。1.2 定期检查的依据桥梁定期检查主要依据现行公路桥梁技术状况评定标准（JTG/TH21-2011）、公路桥涵养护规范和公路养护技术规范（JTGHlO-2009）等进行。定期检查参考的资料还包括竣工图纸和以往的检测资料等。1.3 定期检查间隔定期检查的时间间隔应符合下列规定：（1）定期检查周期根据桥梁技术状况确定，应不少于三年一次，在经常检查中发现重要部（构）件的缺损明显达到三
5、、四、五类技术状况时，应立即安排一次定期检查。重要部（构）件主要包括梁式桥上部承重结构、拱桥主拱圈、桥梁墩台等。（2）特大桥、特殊结构和特别重要桥梁应每年进行一次定期检查。（3）新建桥梁交付使用一年后，进行第一次全面的定期检查。临时桥梁每年检查不少于一次。1.4 定期检查的任务定期检查的主要任务和工作有：（1）现场校核桥梁基本数据，填写、补充完善桥梁基本状况卡片（见附表D，跨线桥桥下若有沙、土堆积等导致净空明显变化的情况，应复核桥梁净空并及时上报。(2)当场填写“桥梁定期检查记录表”(见附表2),记录各部件缺损状况并做出技术状况评分(见附表3、附表4)。(3)实地判断缺损原因，确定维修范围及方
6、式。(4)对于建造年代较远、日常养护管理不到位或重要部(构)件有一处或多处明显结构性病害的桥梁，应按照公路桥梁技术状况评定标准(JTG/TH21-2011)进行定期检查及技术状况评定，使用专门仪器对混凝土强度、钢筋锈蚀、混凝土保护层厚度等专项检查项目予以量化检查，外观检查项目也宜量化检查,评分时综合考虑定性指标与量化指标；对于建造年代较近、技术状况良好且桥梁日常养护工作开展到位的桥梁，也可按照公路桥涵养护规范(JTGHll-2004)的要求及技术评定方法进行定期检查。(5)对难以判断损坏原因和程度的部件，提出特殊检查(专门检查)的要求。(6)对损坏严重、危及安全运行的危桥，提出限制交通或改建的

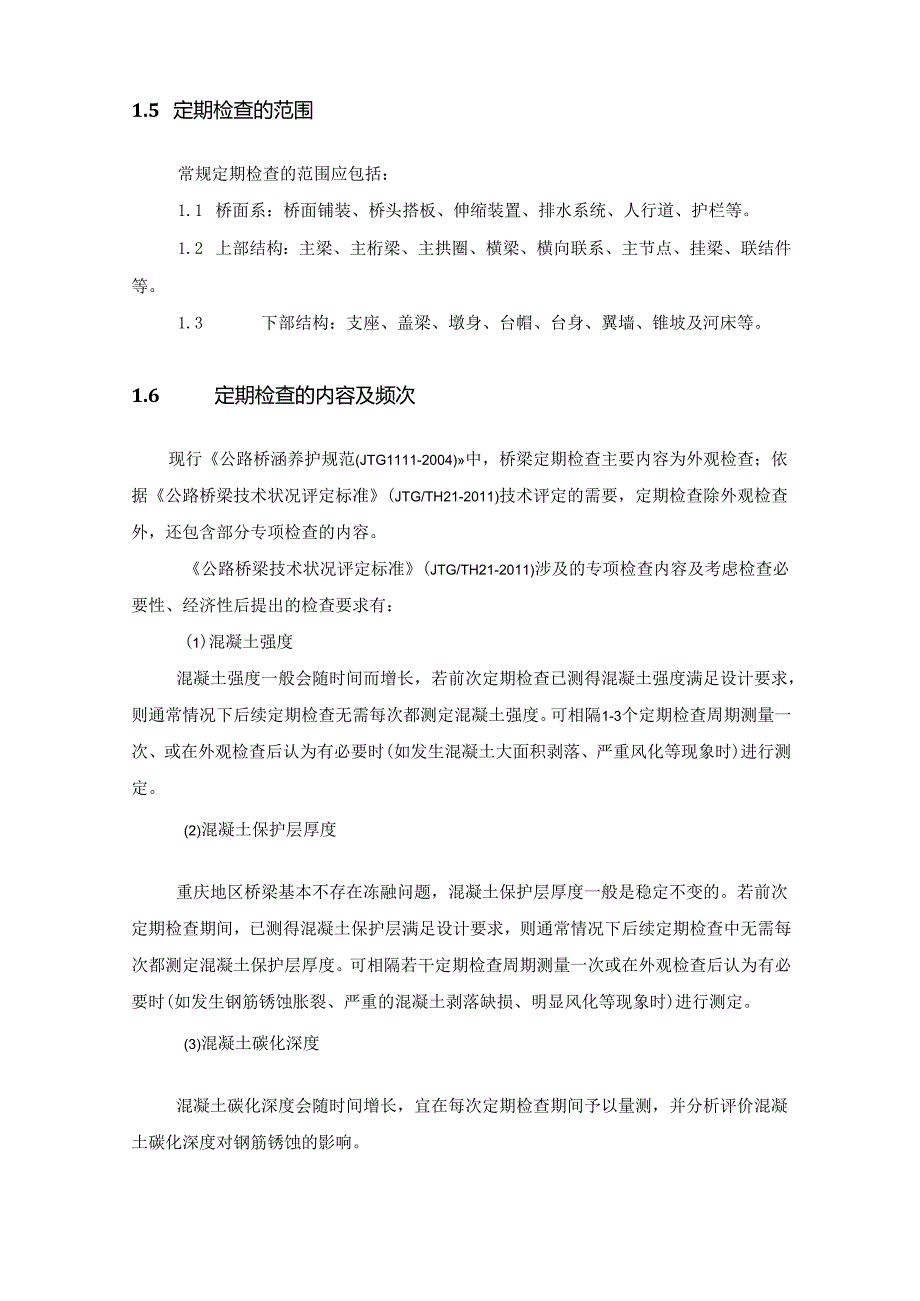

7、建议。(7)根据桥梁的技术状况，确定下次检查时间。1.5 定期检查的范围常规定期检查的范围应包括：1.1 桥面系：桥面铺装、桥头搭板、伸缩装置、排水系统、人行道、护栏等。1.2 上部结构：主梁、主桁梁、主拱圈、横梁、横向联系、主节点、挂梁、联结件等。1.3 下部结构：支座、盖梁、墩身、台帽、台身、翼墙、锥坡及河床等。1.6 定期检查的内容及频次现行公路桥涵养护规范(JTG1111-2004)中，桥梁定期检查主要内容为外观检查；依据公路桥梁技术状况评定标准(JTG/TH21-2011)技术评定的需要，定期检查除外观检查外，还包含部分专项检查的内容。公路桥梁技术状况评定标准(JTG/TH21-20
8、11)涉及的专项检查内容及考虑检查必要性、经济性后提出的检查要求有：(1)混凝土强度混凝土强度一般会随时间而增长，若前次定期检查已测得混凝土强度满足设计要求，则通常情况下后续定期检查无需每次都测定混凝土强度。可相隔1-3个定期检查周期测量一次、或在外观检查后认为有必要时(如发生混凝土大面积剥落、严重风化等现象时)进行测定。(2)混凝土保护层厚度重庆地区桥梁基本不存在冻融问题，混凝土保护层厚度一般是稳定不变的。若前次定期检查期间，已测得混凝土保护层满足设计要求，则通常情况下后续定期检查中无需每次都测定混凝土保护层厚度。可相隔若干定期检查周期测量一次或在外观检查后认为有必要时(如发生钢筋锈蚀胀裂、
9、严重的混凝土剥落缺损、明显风化等现象时)进行测定。(3)混凝土碳化深度混凝土碳化深度会随时间增长，宜在每次定期检查期间予以量测，并分析评价混凝土碳化深度对钢筋锈蚀的影响。(4)钢筋锈蚀钢筋锈蚀可根据桥梁使用时间、保护层厚度、碳化情况综合考虑检测的时间间隔；有条件时，钢筋锈蚀宜在每次定期检查期间予以量测。桥梁定期检查的内容及频次见表1.6-lo表1.6-1桥梁检查内容、频次检查内容检查频率检查方法上部结构梁式桥蜂窝、麻面I(X)%目测、结合仪器观测剥落、掉角100%目测、结合仪器观测空洞、孔洞100%目测、结合仪器观测混凝土保护层厚度抽检电磁感应法等钢筋锈蚀十抽检半腐蚀电位法等混凝土碳化抽检酚酸
10、试剂法等混凝土强度抽检回弹法等跨中挠度100%结合仪器观测结构变位支I(X)%目测、结合仪器观测预应力构件损伤支抽检结合仪器检查裂缝100%目测、结合仪器观测拱桥主拱圈变形100%目测、结合仪器观测主拱圈裂缝100%目测、结合仪器观测灰缝松散脱落I(X)%目测、结合仪器观测渗水100%目测、结合仪器观测砌块断裂、脱落I(X)%目测、结合仪器观测风化100%目测、结合仪器观测拱脚位移支100%目测、结合仪器观测拱较功能受损100%目测、结合仪器观测蜂窝、麻面I(X)%目测、结合仪器观测剥落、掉角100%目测、结合仪器观测空洞、孔洞100%目测、结合仪器观测混凝土保护层厚度抽检电磁感应法等钢筋锈蚀
11、混凝土碳化抽检酚酰试剂法等混凝土强度抽检回弹法等实腹拱侧墙与主拱圈脱裂100%目测、结合仪器观测实腹拱侧墙变形、位移100%目测、结合仪器观测实腹拱拱上填料沉陷或开裂100%目测、结合仪器观测腹拱或横向联结系变形、错位I(M)%目测、结合仪器观测立墙或立柱倾斜、开裂或脱落100%目测、结合仪器观测拱上结构裂缝100%目测、结合仪器观测拱上填料排水不畅100%目测、结合仪器观测表面缺陷I(M)%目测、结合仪器观测支座橡胶支座老化变质、开裂I(X)%目测、结合仪器观测板式支座缺陷100%目测、结合仪器观测板式支座位置串动、脱空或剪切超限支100%目测、结合仪器观测盆式支座组件损坏I(X)%目测、结
12、合仪器观测聚四氟乙烯滑板磨损I(X)%目测、结合仪器观测盆式支座位移、转角超限100%目测、结合仪器观测钢支座组件或功能缺陷100%目测、结合仪器观测钢支座部件磨损、裂缝100%目测、结合仪器观测混凝土缺损100%目测、结合仪器观测活动支座滑动面不平整、生锈咬死I(X)%目测、结合仪器观测轴承有裂纹、切口或偏移100%目测、结合仪器观测下部结构翼墙、耳墙破损100%目测、结合仪器观测位移100%目测、结合仪器观测鼓肚、砌体松动I(X)%目测、结合仪器观测裂缝100%目测、结合仪器观测锥坡、护坡缺陷100%目测、结合仪器观测冲刷I(X)%目测、结合仪器观测桥墩蜂窝、麻面I(M)%目测、结合仪器观
13、测剥落、露筋100%目测、结合仪器观测空洞、孔洞100%目测、结合仪器观测钢筋锈蚀支抽检半腐蚀电位法等混凝土碳化、腐蚀I(X)%目测、结合仪器观测裂缝100%目测、结合仪器观测磨损I(X)%目测、结合仪器观测与工砌体缺陷100%目测、结合仪器观测位移100%目测、结合仪器观测桥台剥落100%目测、结合仪器观测空洞、孔洞I(X)%目测、结合仪器观测磨损100%目测、结合仪器观测混凝土碳化、腐蚀100%目测、结合仪器观测坛工砌体缺陷I(X)%目测、结合仪器观测桥头跳车支I(X)%目测、结合仪器观测台背排水情况100%目测、结合仪器观测裂缝100%目测、结合仪器观测位移I(X)%目测、结合仪器观测基础冲刷、淘空100%目测、结合仪器观测剥落、露筋I(M)%目测、结合仪器观测河底铺砌损坏100%目测、结合仪器观测沉降100%目测、结合仪器观测滑移和倾斜100%目测、结合仪器观测裂缝I(M)%目测、结合仪器观测冲蚀100%目测、结合仪器观测河床及调治构造物堵塞100%目测、结合仪器观测河床变迁100%目测、结合仪器观测桥面系桥面铺装变形I(M)%目测、结合仪器观测泛油I(X)%目测、结合仪器观测破损100%目测、结合仪器观测裂缝I(X)%目测、结合仪器观测磨光、脱皮、露骨100%目测、结合仪器观测错台100%目测、结合仪器观测坑洞
