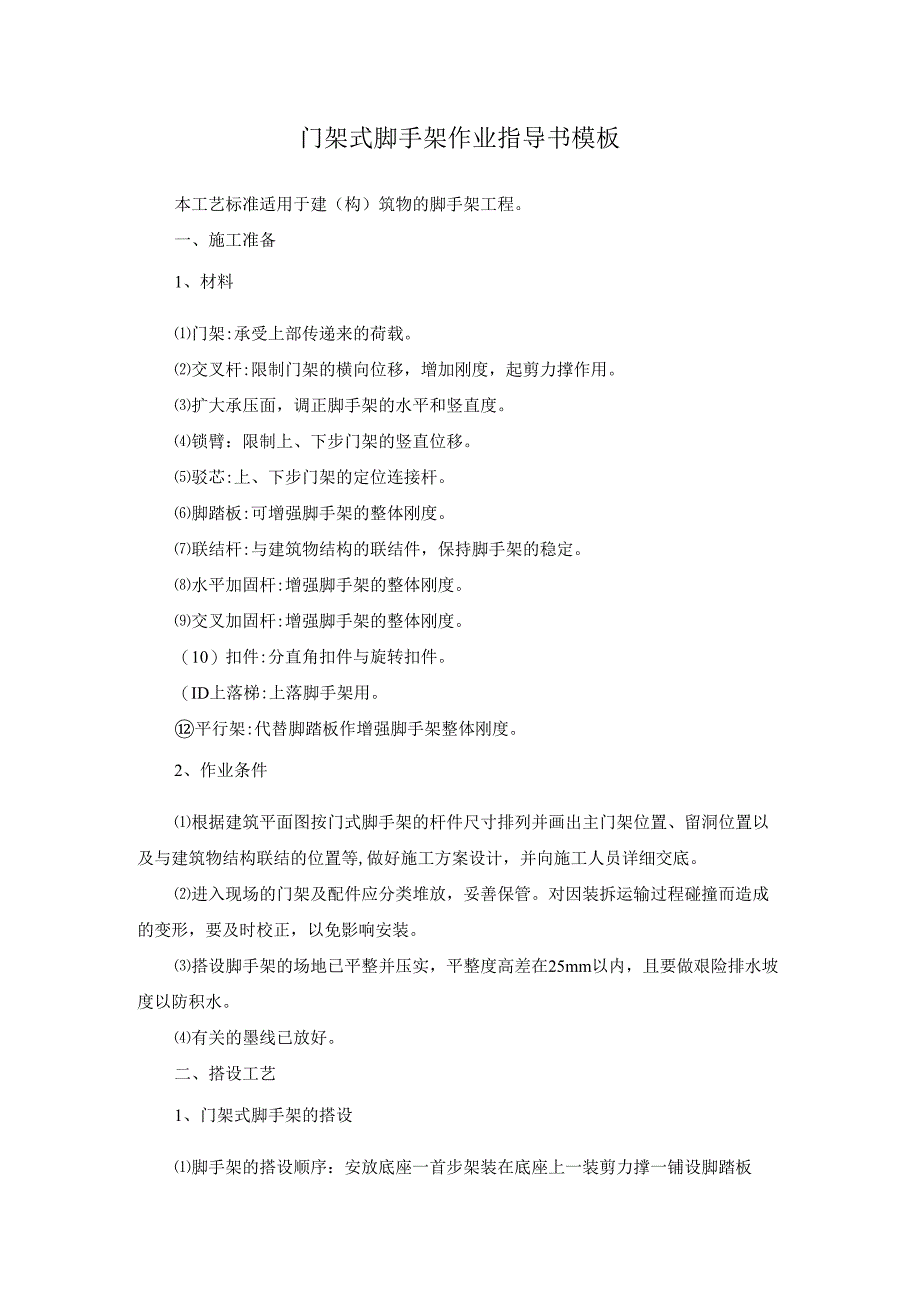

1、门架式脚手架作业指导书模板本工艺标准适用于建（构）筑物的脚手架工程。一、施工准备1、材料门架:承受上部传递来的荷载。交叉杆:限制门架的横向位移，增加刚度，起剪力撑作用。扩大承压面，调正脚手架的水平和竖直度。锁臂：限制上、下步门架的竖直位移。驳芯:上、下步门架的定位连接杆。脚踏板:可增强脚手架的整体刚度。联结杆:与建筑物结构的联结件，保持脚手架的稳定。水平加固杆:增强脚手架的整体刚度。交叉加固杆:增强脚手架的整体刚度。（10）扣件:分直角扣件与旋转扣件。（ID上落梯:上落脚手架用。平行架:代替脚踏板作增强脚手架整体刚度。2、作业条件根据建筑平面图按门式脚手架的杆件尺寸排列并画出主门架位置、留洞位

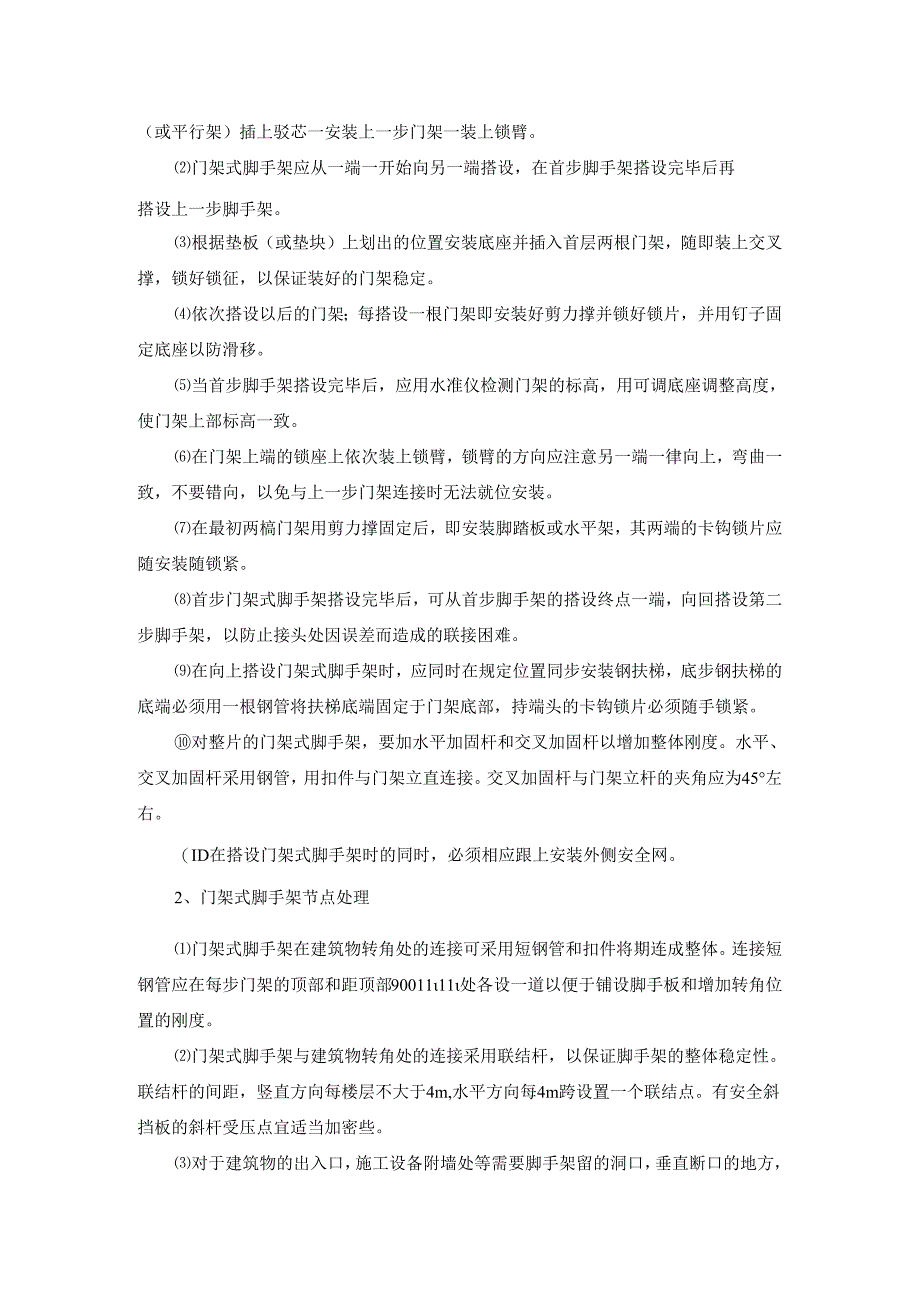

2、置以及与建筑物结构联结的位置等,做好施工方案设计，并向施工人员详细交底。进入现场的门架及配件应分类堆放，妥善保管。对因装拆运输过程碰撞而造成的变形，要及时校正，以免影响安装。搭设脚手架的场地已平整并压实，平整度高差在25mm以内，且要做艰险排水坡度以防积水。有关的墨线已放好。二、搭设工艺1、门架式脚手架的搭设脚手架的搭设顺序：安放底座一首步架装在底座上一装剪力撑一铺设脚踏板（或平行架）插上驳芯一安装上一步门架一装上锁臂。门架式脚手架应从一端一开始向另一端搭设，在首步脚手架搭设完毕后再搭设上一步脚手架。根据垫板（或垫块）上划出的位置安装底座并插入首层两根门架，随即装上交叉撑，锁好锁征，以保证装好
3、的门架稳定。依次搭设以后的门架；每搭设一根门架即安装好剪力撑并锁好锁片，并用钉子固定底座以防滑移。当首步脚手架搭设完毕后，应用水准仪检测门架的标高，用可调底座调整高度，使门架上部标高一致。在门架上端的锁座上依次装上锁臂，锁臂的方向应注意另一端一律向上，弯曲一致，不要错向，以免与上一步门架连接时无法就位安装。在最初两槁门架用剪力撑固定后，即安装脚踏板或水平架，其两端的卡钩锁片应随安装随锁紧。首步门架式脚手架搭设完毕后，可从首步脚手架的搭设终点一端，向回搭设第二步脚手架，以防止接头处因误差而造成的联接困难。在向上搭设门架式脚手架时，应同时在规定位置同步安装钢扶梯，底步钢扶梯的底端必须用一根钢管将扶
4、梯底端固定于门架底部，持端头的卡钩锁片必须随手锁紧。对整片的门架式脚手架，要加水平加固杆和交叉加固杆以增加整体刚度。水平、交叉加固杆采用钢管，用扣件与门架立直连接。交叉加固杆与门架立杆的夹角应为45左右。（ID在搭设门架式脚手架时的同时，必须相应跟上安装外侧安全网。2、门架式脚手架节点处理门架式脚手架在建筑物转角处的连接可采用短钢管和扣件将期连成整体。连接短钢管应在每步门架的顶部和距顶部9001111处各设一道以便于铺设脚手板和增加转角位置的刚度。门架式脚手架与建筑物转角处的连接采用联结杆，以保证脚手架的整体稳定性。联结杆的间距，竖直方向每楼层不大于4m,水平方向每4m跨设置一个联结点。有安全

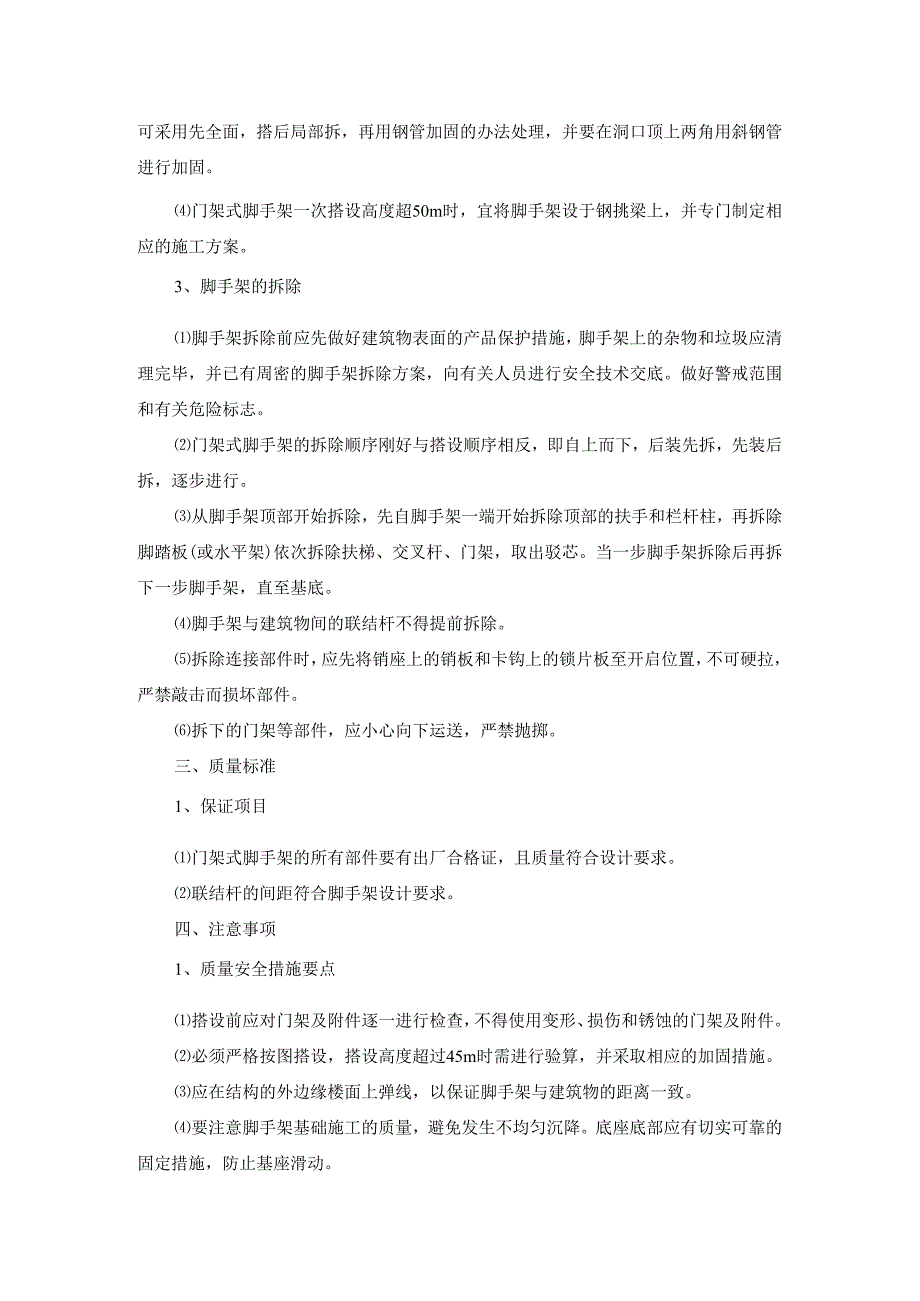

5、斜挡板的斜杆受压点宜适当加密些。对于建筑物的出入口，施工设备附墙处等需要脚手架留的洞口，垂直断口的地方，可采用先全面，搭后局部拆，再用钢管加固的办法处理，并要在洞口顶上两角用斜钢管进行加固。门架式脚手架一次搭设高度超50m时，宜将脚手架设于钢挑梁上，并专门制定相应的施工方案。3、脚手架的拆除脚手架拆除前应先做好建筑物表面的产品保护措施，脚手架上的杂物和垃圾应清理完毕，并已有周密的脚手架拆除方案，向有关人员进行安全技术交底。做好警戒范围和有关危险标志。门架式脚手架的拆除顺序刚好与搭设顺序相反，即自上而下，后装先拆，先装后拆，逐步进行。从脚手架顶部开始拆除，先自脚手架一端开始拆除顶部的扶手和栏杆柱
6、，再拆除脚踏板(或水平架)依次拆除扶梯、交叉杆、门架，取出驳芯。当一步脚手架拆除后再拆下一步脚手架，直至基底。脚手架与建筑物间的联结杆不得提前拆除。拆除连接部件时，应先将销座上的销板和卡钩上的锁片板至开启位置，不可硬拉，严禁敲击而损坏部件。拆下的门架等部件，应小心向下运送，严禁抛掷。三、质量标准1、保证项目门架式脚手架的所有部件要有出厂合格证，且质量符合设计要求。联结杆的间距符合脚手架设计要求。四、注意事项1、质量安全措施要点搭设前应对门架及附件逐一进行检查，不得使用变形、损伤和锈蚀的门架及附件。必须严格按图搭设，搭设高度超过45m时需进行验算，并采取相应的加固措施。应在结构的外边缘楼面上弹线
7、，以保证脚手架与建筑物的距离一致。要注意脚手架基础施工的质量，避免发生不均匀沉降。底座底部应有切实可靠的固定措施，防止基座滑动。(5)门架及附件吊运捆扎牢靠，保证在垂直运输时不发生散落，也要防止因捆扎不当使门架及附件发生变形及损坏O所有连接件(扣件、锁片等)必须处于固定位置。扣件在使用过程中会松动,必须定期检查紧固。只有在影响施工操作时方可拆除门架式脚手架内侧的交叉杆，不能全部拆除而影响脚手架的稳定性。至操作完毕应立即装齐全部交叉杆。绝对禁止外侧交叉同时拆除。当拆除一侧的交叉杆时，脚手架上下步必须满铺脚踏板或水平架。首步门架的底端内外立杆应扣有统长纵向钢管一道，以保证门架底部的间距和防止滑移。
8、从最高一步向下每隔5步设一道水平加固杆，其间设交叉杆，以保证整片脚手架的稳定性。门架式脚手架的搭设和拆除，严禁硬装拆，或用物体重击和用撬棍橇，要避免使门架及附件造成损伤和变形。(W)门架式脚手架上允许同时操作的步数如下：4050m时，允许2步同时操作；1940m时，允许3步同时操作；18m以下时，允许4步同时操作。2、产品保护拆模板时要防止模板、木杨、支顶等跌落脚手困上。脚手架安装前，所有配件均要涂上防锈漆。模板的支撑严禁以脚手架作为支承点。拆下的门架及其配件要进行保养和维修。而后分类堆放，堆放场地应平整,设有垫木且有良好的排水，上面设有遮雨设备。为了在拆除门架式脚手架时，不因使用过久连结处锈蚀而咬死，故在连接销插入门架前宜涂上黄油。
