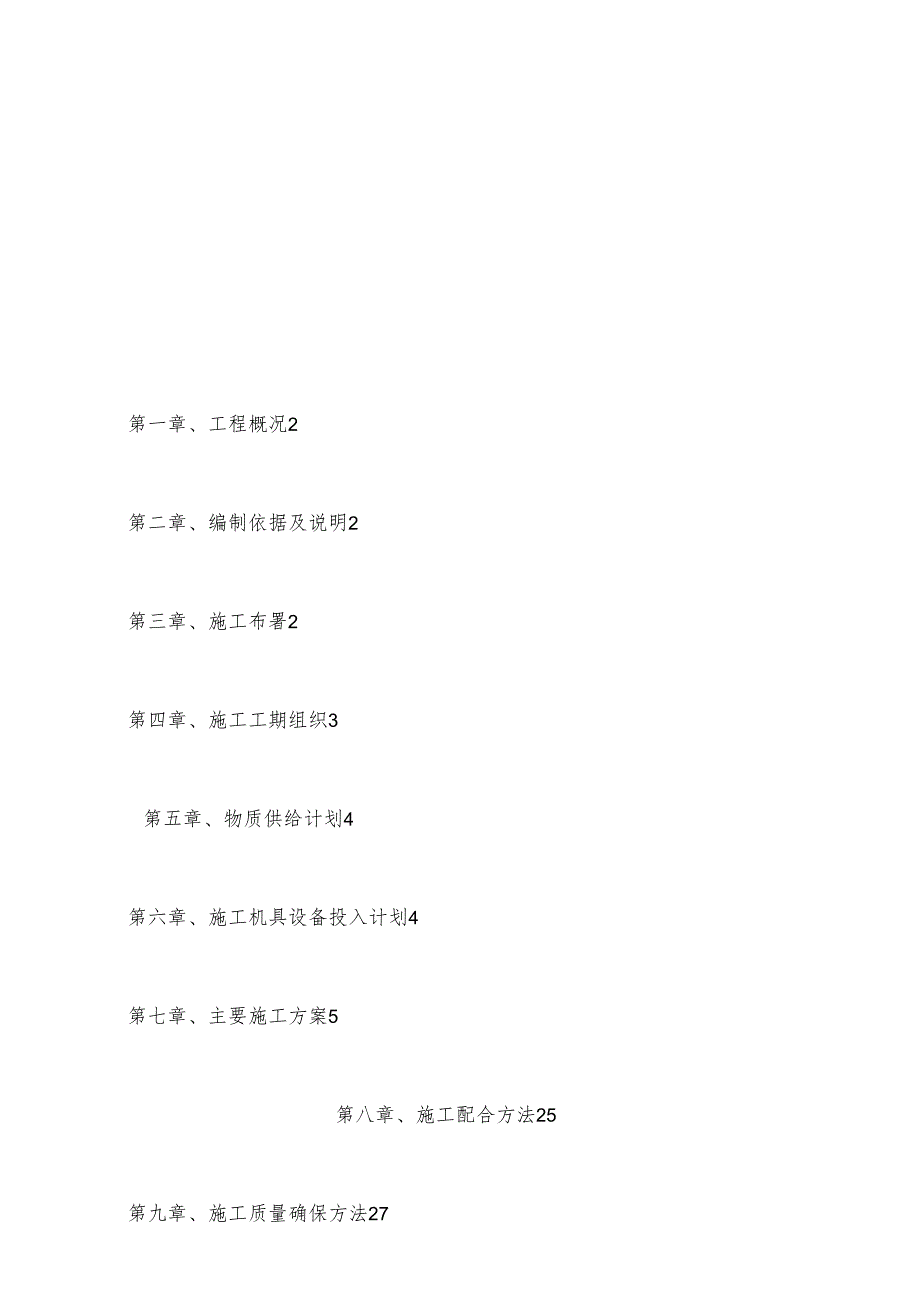

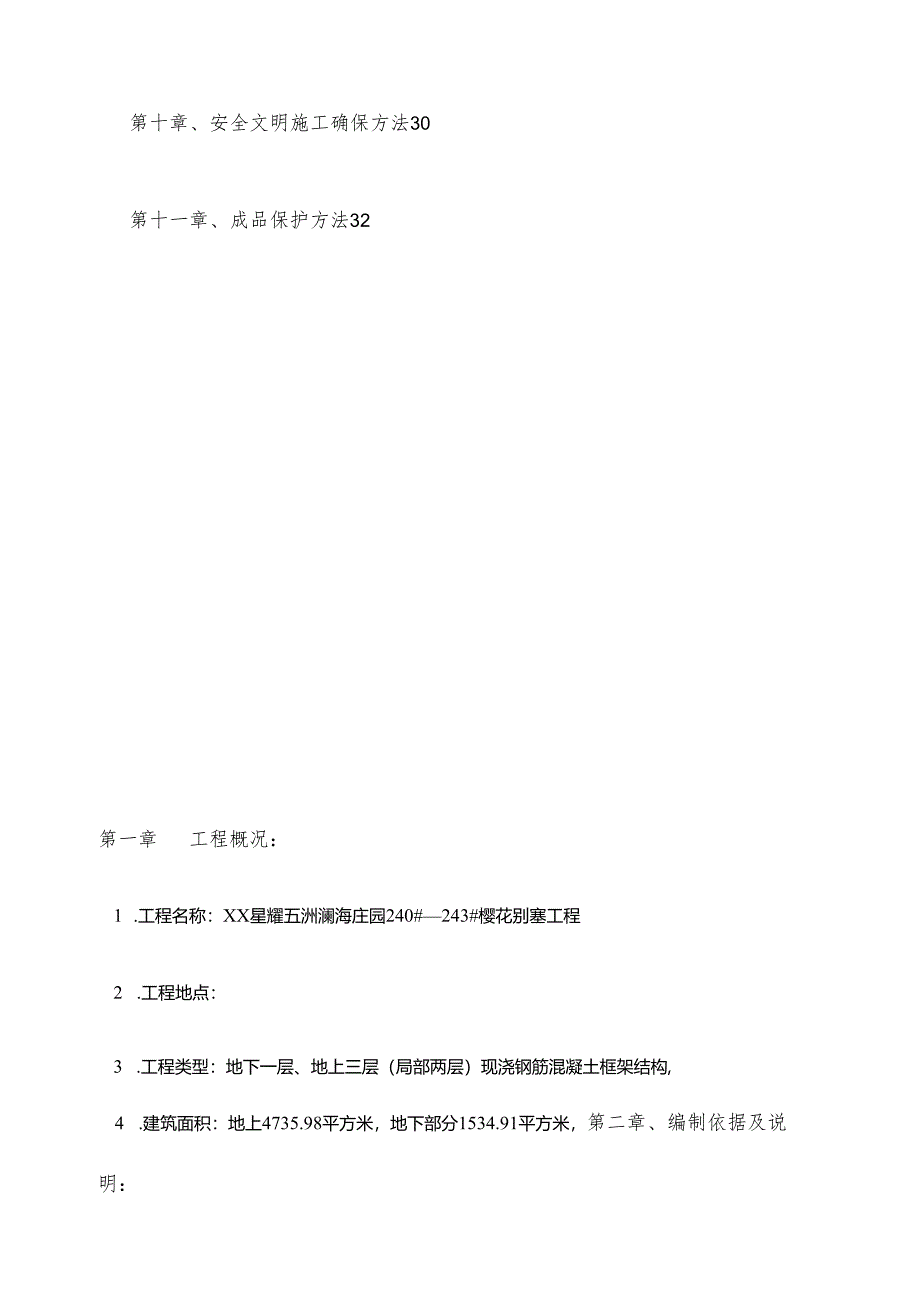

1、第一章、工程概况2第二章、编制依据及说明2第三章、施工布署2第四章、施工工期组织3第五章、物质供给计划4第六章、施工机具设备投入计划4第七章、主要施工方案5第八章、施工配合方法25第九章、施工质量确保方法27第十章、安全文明施工确保方法30第十一章、成品保护方法32第一章工程概况：1 .工程名称：XX星耀五洲澜海庄园240#243#樱花别塞工程2 .工程地点：3 .工程类型：地下一层、地上三层（局部两层）现浇钢筋混凝土框架结构,4 .建筑面积：地上4735.98平方米，地下部分1534.91平方米，第二章、编制依据及说明：1 .本工程施工协议2 .星耀五洲樱花别堂工程施工图纸：电施、水施、通施

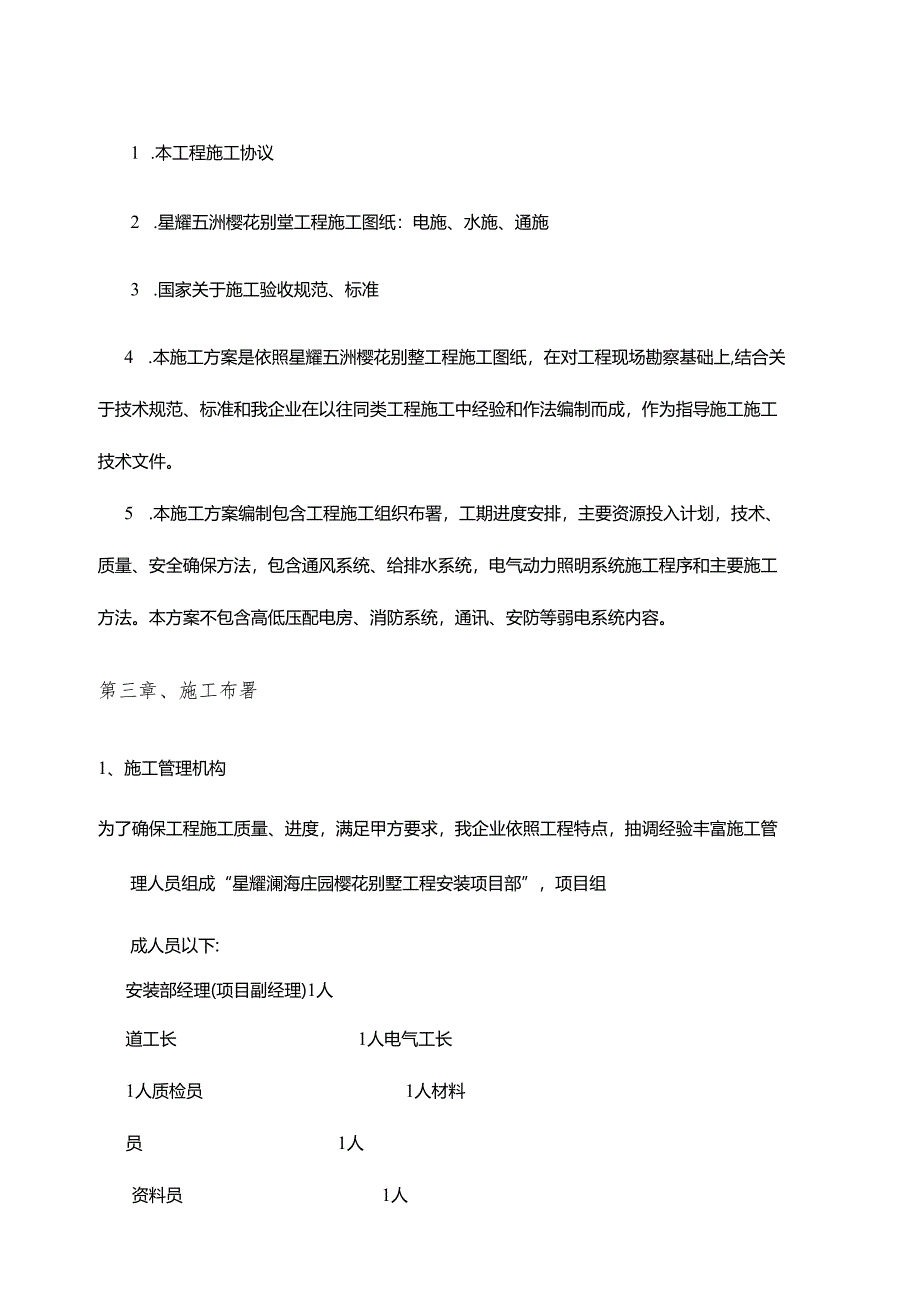

2、3 .国家关于施工验收规范、标准4 .本施工方案是依照星耀五洲樱花别整工程施工图纸，在对工程现场勘察基础上,结合关于技术规范、标准和我企业在以往同类工程施工中经验和作法编制而成，作为指导施工施工技术文件。5 .本施工方案编制包含工程施工组织布署，工期进度安排，主要资源投入计划，技术、质量、安全确保方法，包含通风系统、给排水系统，电气动力照明系统施工程序和主要施工方法。本方案不包含高低压配电房、消防系统，通讯、安防等弱电系统内容。第三章、施工布署1、施工管理机构为了确保工程施工质量、进度，满足甲方要求，我企业依照工程特点，抽调经验丰富施工管理人员组成“星耀澜海庄园樱花别墅工程安装项目部”，项目组
3、成人员以下:安装部经理(项目副经理)1人道工长1人电气工长1人质检员1人材料员1人资料员1人2、工程施工目标：(1)质量目标：确保工程合格，争创优良工程。(2)工期目标：确保协议要求总工期，创一流施工速度。(3)安全目标：以安全第一方针作指导，认真组织施工安全工作，杜绝伤亡事故发生,轻伤频率小于2O%o(4)文明施工目标：加强施工现场标准化管理，争创文明施工现场。第四章、施工工期组织1、施工工期网络进度计划：依照工程施工条件，本着以土建提供条件为基础，主动创造施工条件标准，合理进行施工布署。在工程开工进行后，主动配合土建单位搞好安装预留预埋工作，确保土建主体施工进度。在土建主体施工到三层时，插
4、入安装施工。2、施工工期组织标准:、坚持集中力量确保工程施工标准,集中企业优势力量，在技术人员和后勤、机具、资金上确保工程顺利进行。、坚持与其它施工单位亲密配合标准，互创工作面，组织好流水交叉作业与多条平行施工作业，见插针安排安装作业。、以施工进度网络图为指导，确保网络图中关键线路工期。在施工中，随实际情况，不停调整和优化网络图各节点施工时间，以确保工程总工期。3、工期确保方法、加强施工计划，组织与施工配合，在施工组织上,有计划组织平行作业和流水作业，主动配合土建施工组织好预留预埋工作，视土建条件，争取安装作业提前投入。在各施工单位共同施工期间，组织好穿插作业，要从确保工程总体计划及与相关施工
5、互创施工条件上考虑，组织必要抢工加班作业及夜间作业。、提升机械化作业水平，努力提升工效，材料设备运输及设备安装尽可能采取吊车、汽车。因设计修改或其它原因发生变更，需要在墙体楼面开孔，采取钻孔机。提升工效，同时做到保护土建成品。、确保物资供给,组织好预制加工作业，物资供给上，首先确保预留预埋施工及预制加工所用材料供给，有计划地组织好设备、材料进场。、增大劳动力投入，劳动力投入多少是工期确保主要条件，依照施工条件及施工进度计划安排安装工程，计划投入电工15人；管工15人；焊工3人；维护值班电工1人。而且我们将主动为该工程准备后备力量，按工程进度要求，可随时投入该工程施工。、搞好计划调整。按工程建设
6、单位要求，主动参加现场施工协调会，随施工条件改变项目经理及时对安装进度计划进行调整，对安装进度计划进行充实和完善。第五章、物资供给计划1、由项目施工技术人员提出材料设备需用计划。经项目材料责任人汇总，编制物资采购计划。属甲方供给设备材料，由现场指定专员办理移交或领用手续。2、施工现场设材料库房，用以存放小型金属材料、管件、电气配件、五金材料、小型精密设备及电气设备。同时设置设备及管道、型钢、管件堆场，设备及管材堆场并作好标识及四面围栏。3、设备、材料入库，必须具备合格证、质量证书，由现场材料人员对其质量、数量进行验收合格后入库，妥善保管。现场统一建立材料、设备台帐，依照施工预算实施限额发料。4
7、、主要材料与设备需提前一个月订货，并按施工计划分批送到现场。5、工程需用加工件，由施工工长提出加工件需用计划，报项目经理审批后采第六章、施工机具设备投入计划依照该工程施工作业特点，为确保工期计划投入机具见下表:安装工程施工机具、仪表投入计划序号设备名称规格型号单位*:1.交流焊机BX3-350台22.交流焊机BX3-200台13.电动卷扬机JJM-2台14.手动葫芦21只55.液压千斤顶5t只16.空压机0.511台17.电动试压泵5Y-63；28.潜水泵台19.套丝机TQ3台210.砂轮切割机SAG-A211.排气扇台412.行灯变压器台513.砂轮机台114.电台钻Z512台215.角向磨
8、光机回STMF-I25台116.电锤钻台517.水准仪S3台118.钳工水平仪2000.4台519.地阻表1.-9台120.转速表1.Z-45台1第七章主要施工方案一、管道工程（一）管道预留、预埋1、 施工工长应按审定后管道设计图向予留班组进行全方面技术交底，予埋班组应在工长交底基础深入熟悉图纸.，熟悉全部予留孔洞、予埋套管位置、规格，以确保准确无误地予留予埋。2、 孔洞予留采取长20cmUPVC短管确定予留位置后固定于墙体或板体钢筋上，并应及时复核其位置，确保位置准确无误。亲密配合土建，待舲板初凝后，应及时从板上将套管抽出，以确保予留孔洞成形，同时，套管也可数次重复利用。3、 在混凝土楼板、
9、梁、墙上预留孔、洞、槽和预埋件时应有专员按设计图纸将管道及设备位置、标高尺寸测定，标好孔洞部位，将预制好模盒、预埋铁件在绑扎钢筋前按标识固定牢，盒内塞入纸团等物，在浇注混凝土过程中应有专员配合校对，看管模盒、埋件，以免移位。4、 凡属预制墙板楼板需要剔孔洞，必须在装修或抹灰前剔凿，其直径与管外径间隙不得超出30mm,遇有剔混凝土空心楼板胁或断钢筋，必须预先征得关于部门同意及采取对应补救方法后，方可剔凿。5、 钢套管：依照所穿构筑物厚度及管径尺寸确定套管规格、长度，下料后套管内刷防锈漆一道，用于穿楼板套管应在适当部位焊好架铁。管道安装时，把预制好套管穿好,套管上端应高出地面20mm,厨房及厕浴间
10、套管应高出地面50mm,下端与楼板面平。预埋上下层套管时，中心线需垂直，凡有管道煤气房间，全部套管缝隙均应按设计要求做填料严密处理。6、 防水套管：依照构筑物及不一样介质管道，按照设计或施工安装图册中要求进行预制加工，将预制加工好套管在浇注混凝土前按设计要求部位固定好，校对坐标、标高，平正合格后一次浇注，待管道安装完成后把填料塞紧捣实。(二)、室内给水管道安装本工程室内给水管采取PPR热熔管热熔焊接。1、施工准备(1)材料要求、PPR热熔管及管件规格种类应符合设计要求，管材及管件均应有出厂合格证。、水表规格应符合设计要求及自来水企业确认。表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有
11、出厂合格证。、阀门规格型号应符合设计要求。阀体铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。(2)作业条件: .地下管道铺设必须在回填土回填扎实或挖到管底标高，沿管线铺设位置清理洁净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 .暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装，其型钢支架均应安装完成并符合要求。 .管安装应在主体结构完成后进行。高层建筑在主体结构达成安装条件后，适当插入进行。每层均应有明确标高线，暗装竖井管道，应把竖井内模板及杂物去除洁净，并有防坠落方法。 .支管安装应在墙体砌筑完成，墙面未装
12、修前进行(包含暗装支管)。2.操作工艺(1)工艺流程：安装准备一预制加工一干管安装一立管安装一支管安装一管道防腐和保温一管道冲洗(2)安装准备：认真熟悉图纸.，依照施工方案决定施工方法和技术交底具体方法做好准备工作。参看关于专业设备图和装修建筑图，查对各种管道坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和关于人员研究处理，办好变更洽商统计。(3)预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装结构位置做上标识，按标识分段量出实际安装准确尺寸，统计在施工草图上，然后按草图测得尺寸预制加工(断管、套丝、上零件、调直、校对，按管段分组编号。(
13、4)干管安装：给水PPR管安装：安装时通常从总进入口开始操作，总进口端头加好暂时闷堵以备试压用，把预制完管道运到安装部位按编号依次排开，(5)立管暗装：竖井内立管安装卡件宜在管并口设置型测，上下统一吊线安装卡件。安装在墙内立管应在结构施工中须留管槽，立管安装后吊直找正，用卡件固定。支管甩口应露明并加好暂时丝堵。(6)支管暗装：确定支管高度后画线定位，剔出管槽，将预制好支管敷在槽内，找平找正定位后用勾钉固定。卫生器具冷热水预留口要做在明处，加好丝堵。(7)管道试压：铺设、暗装、保温给水管道在隐蔽前做好单项水压试验。管道系统安装完后进行综合水压试验。水压试验时放净空气，充满水后进行加压，当压力升到
14、要求要求时停顿加压，进行检验，如各接口和阀门均无渗漏，连续到要求时间，观察其压力下降在允许范围内，通知关于人员验收，办理交接手续。然后把水泄净，再进行隐蔽工作。(8)管道冲洗：管道在试压完成后即可做冲洗，冲洗应用自来水连续进行，应确保有充分流量。冲洗洁净后办理验收手续。(9)管道保温：给水管道明装暗装保温有三种形式：管道防冻保温、管道防热损失保温、管道防结露保温。其保温材质及厚度均按设计要求，质量达成国家验收规范标准。3.质量标准（1）确保项目：a.隐蔽管道和给水系统水压试验结果必须符合设计要求和施工规范要求。检验方法：检验系统或分区（段）试验统计。b.管道及管道支座（墩）禁止铺设在冻土和未经
15、处理松土上。检验方法：观察或检验隐蔽工程统计。c.给水系统完工后或交付使用前，必须进行吹洗。检验方法：检验吹洗统计。（2）基本项目：a.管道坡度正负偏差符合设计要求。检验方法；用水准仪（水平尺）拉线和尺量检验或检验隐蔽工程统计。b.管道支（吊、托）架及管座（墩）安装应结构正确，埋设平正牢靠，排列整齐。支架与管道接触紧密。检验方法：观察或用手扳检验。c.阀门安装：型号、规格、耐压和严密性试验符合设计要求和施工规范要求。位置、进出口方向正确，连接牢靠、紧密，启闭灵活，朝向合理，表面洁净。检验方法：手扳检验和检验出厂合格证、试验单。d.埋地管道防腐层材质和结构符合设计要求和施工规范要求，卷材与管道以及各层卷材间粘贴牢靠，表面
