1、制冷型红外光谱成像仪气体泄漏监测预警系统一、工艺技术装备简介制冷型红外光谱成像仪气体泄漏监测预警系统是一套以制冷型红外光谱成像为理论支撑，以红外/可见光双光谱通道实时在线成像为监测依据，以制冷型红外光谱成像仪作为设备基础，以基于危化气体泄漏的红外成像形态纹理及扩散运动特征融合的多模态气体泄漏检测算法为检测手段，配合互联网物联技术构建的气体泄漏监测预警平台在线系统的危化气体泄漏在线可视化监测预警体系。系统主要由前端成像设备、电力通讯电缆、现场控制柜、数据分析服务器、在线气体泄漏监测预警平台等组成。二、主要技术特点1、气体泄漏监测范围大，最大监测半径可达到100Om及以上（200OnI处可探测1.

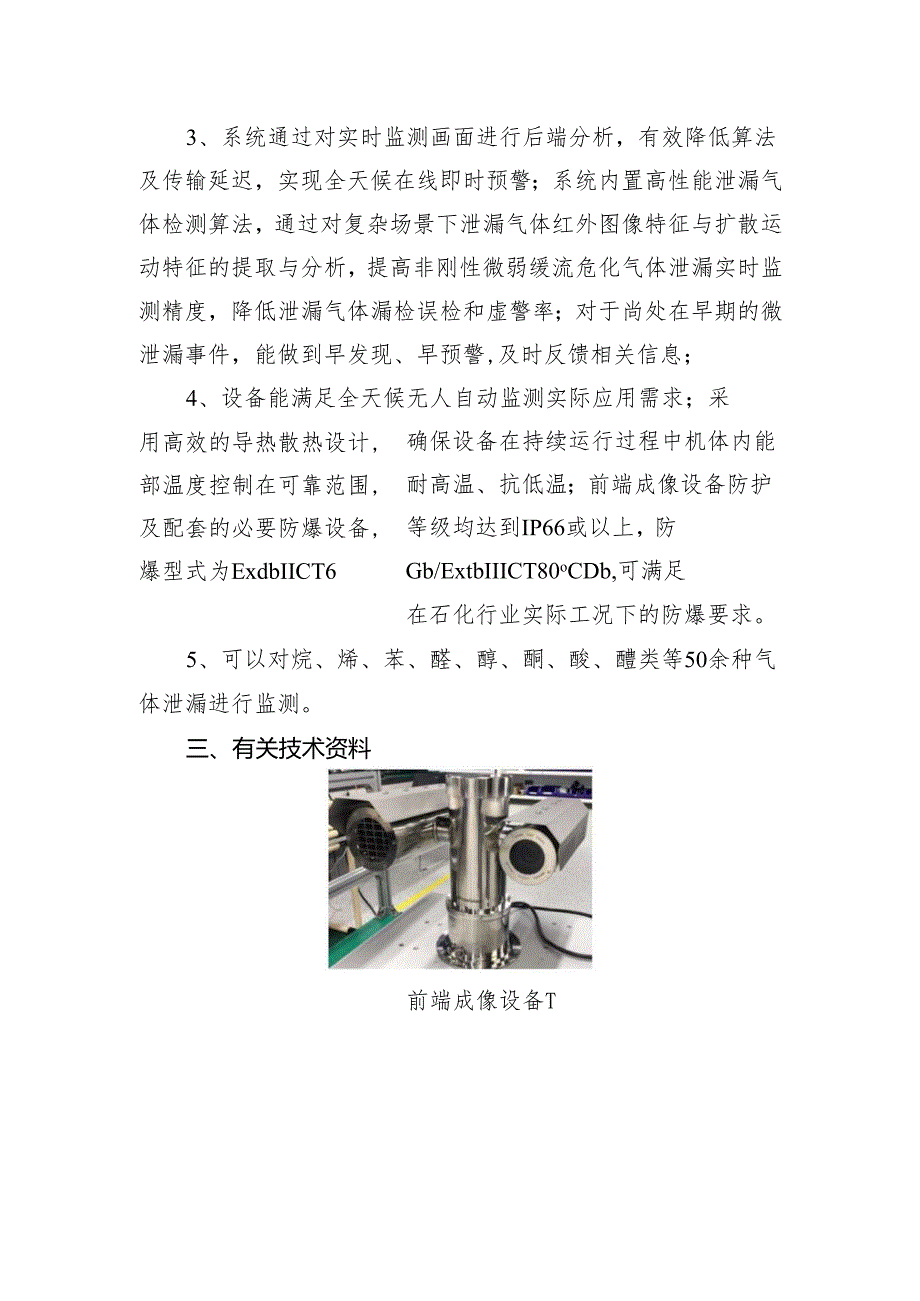

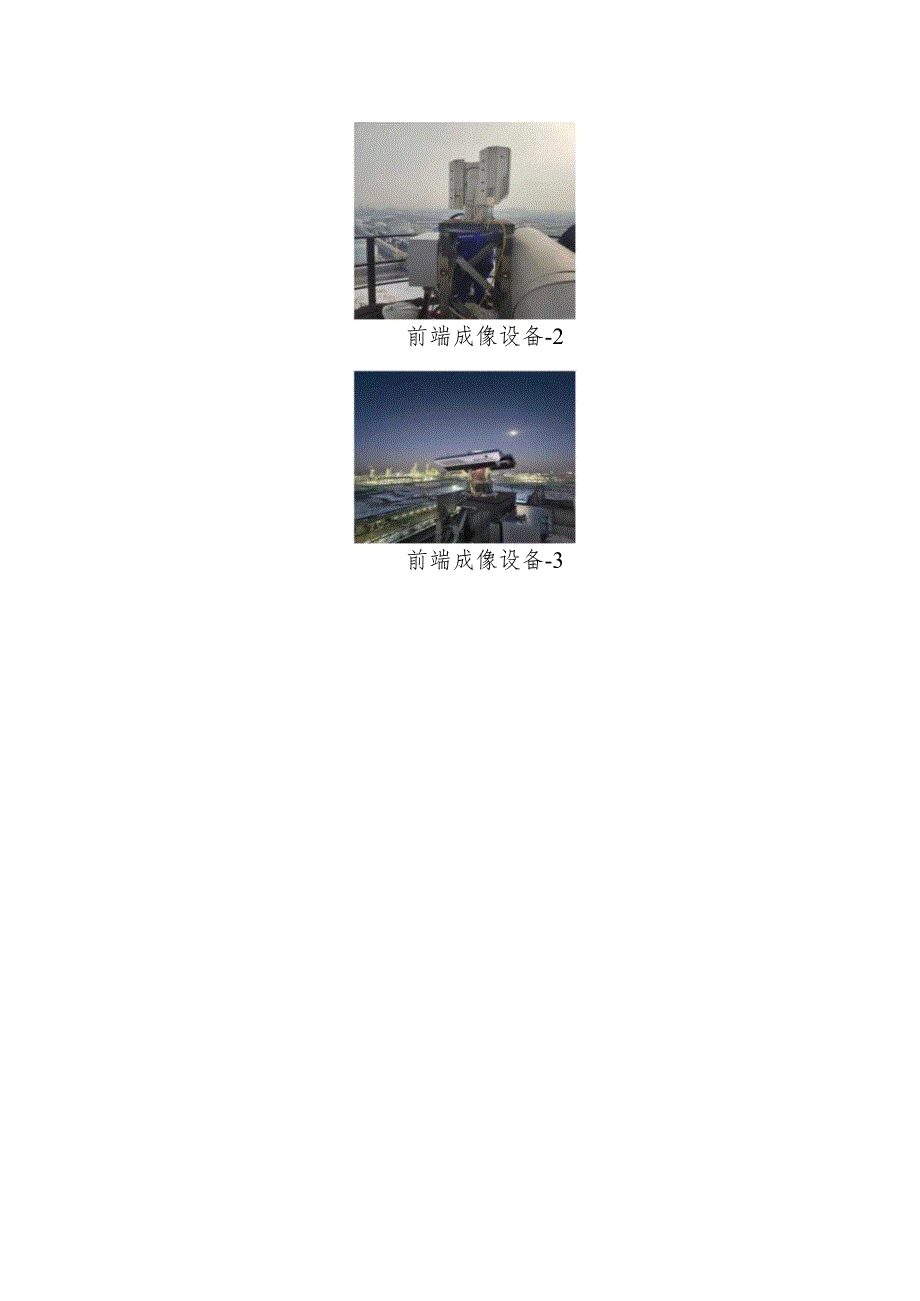

2、5m*1.5m气团源）；气体泄漏红外成像响应速度快，设备内算法响应速度达到ms级；采用指定的气体检测算法，微泄漏响应能力强，误报率低；2、能够对泄漏气体进行可视化监测，泄漏场景实时监控画面直观形象；非接触式遥测，有效保障安防人员本质安全；被动式监测，无需人工干预，降低人力维护成本；通过柱浓度（PPMM）的方式实现半定量监测，对泄漏事件量化评估，并可根据现场安防人员的实际要求制定分级报警相关指标；3、系统通过对实时监测画面进行后端分析，有效降低算法及传输延迟，实现全天候在线即时预警；系统内置高性能泄漏气体检测算法，通过对复杂场景下泄漏气体红外图像特征与扩散运动特征的提取与分析，提高非刚性微弱缓流危化气体泄漏实时监测精度，降低泄漏气体漏检误检和虚警率；对于尚处在早期的微泄漏事件，能做到早发现、早预警,及时反馈相关信息；4、设备能满足全天候无人自动监测实际应用需求；采用高效的导热散热设计,部温度控制在可靠范围,及配套的必要防爆设备,爆型式为ExdbIICT6确保设备在持续运行过程中机体内能耐高温、抗低温；前端成像设备防护等级均达到IP66或以上，防Gb/ExtbIIICT80oCDb,可满足在石化行业实际工况下的防爆要求。5、可以对烷、烯、苯、醛、醇、酮、酸、醴类等50余种气体泄漏进行监测。三、有关技术资料前端成像设备T前端成像设备-2前端成像设备-3
