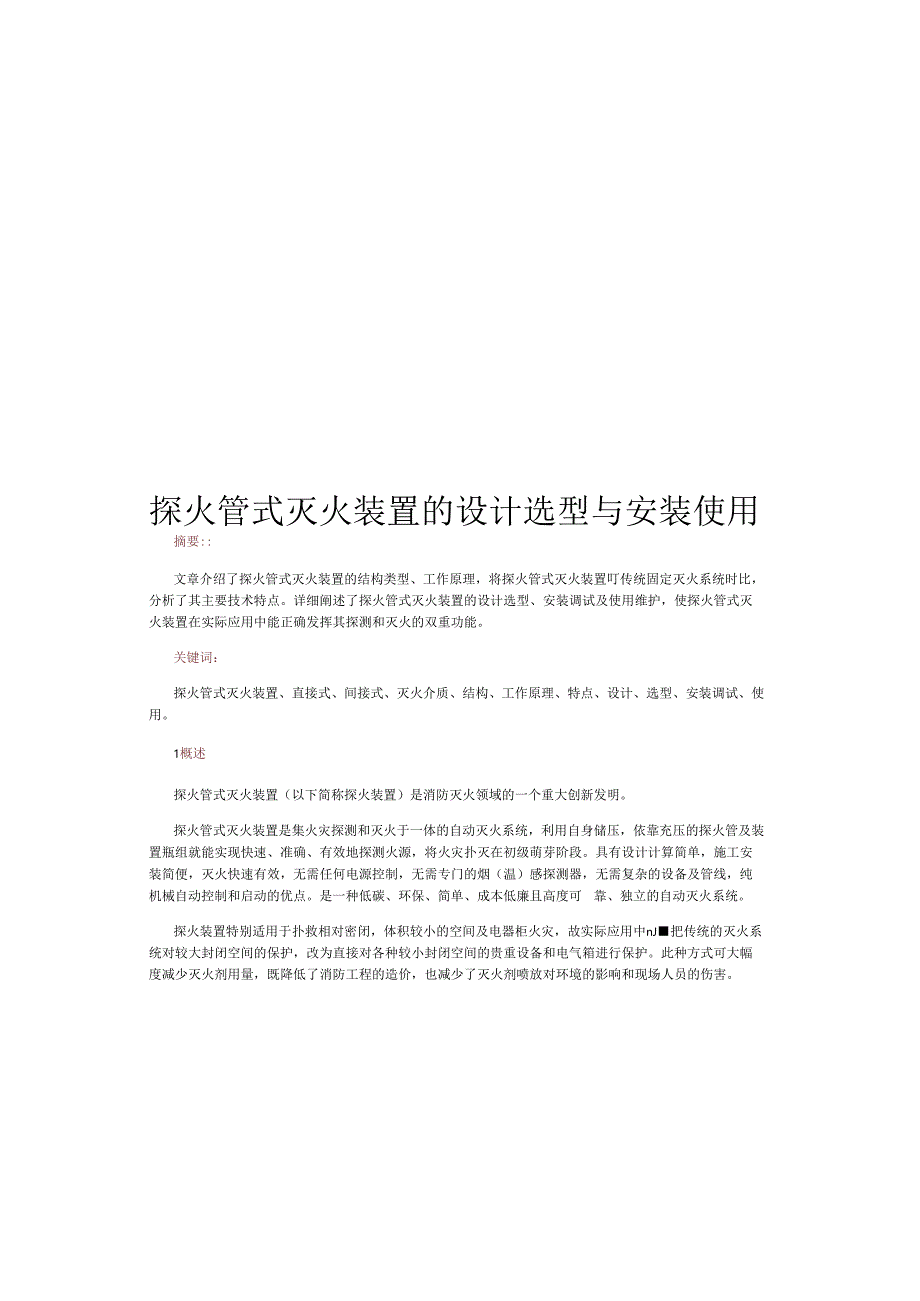

1、探火管式灭火装置的设计选型与安装使用摘要:文章介绍了探火管式灭火装置的结构类型、工作原理,将探火管式灭火装置叮传统固定灭火系统时比,分析了其主要技术特点。详细阐述了探火管式灭火装置的设计选型、安装调试及使用维护,使探火管式灭火装置在实际应用中能正确发挥其探测和灭火的双重功能。关键词:探火管式灭火装置、直接式、间接式、灭火介质、结构、工作原理、特点、设计、选型、安装调试、使用。1概述探火管式灭火装置(以下简称探火装置)是消防灭火领域的一个重大创新发明。探火管式灭火装置是集火灾探测和灭火于一体的自动灭火系统,利用自身储压,依靠充压的探火管及装置瓶组就能实现快速、准确、有效地探测火源,将火灾扑灭在初

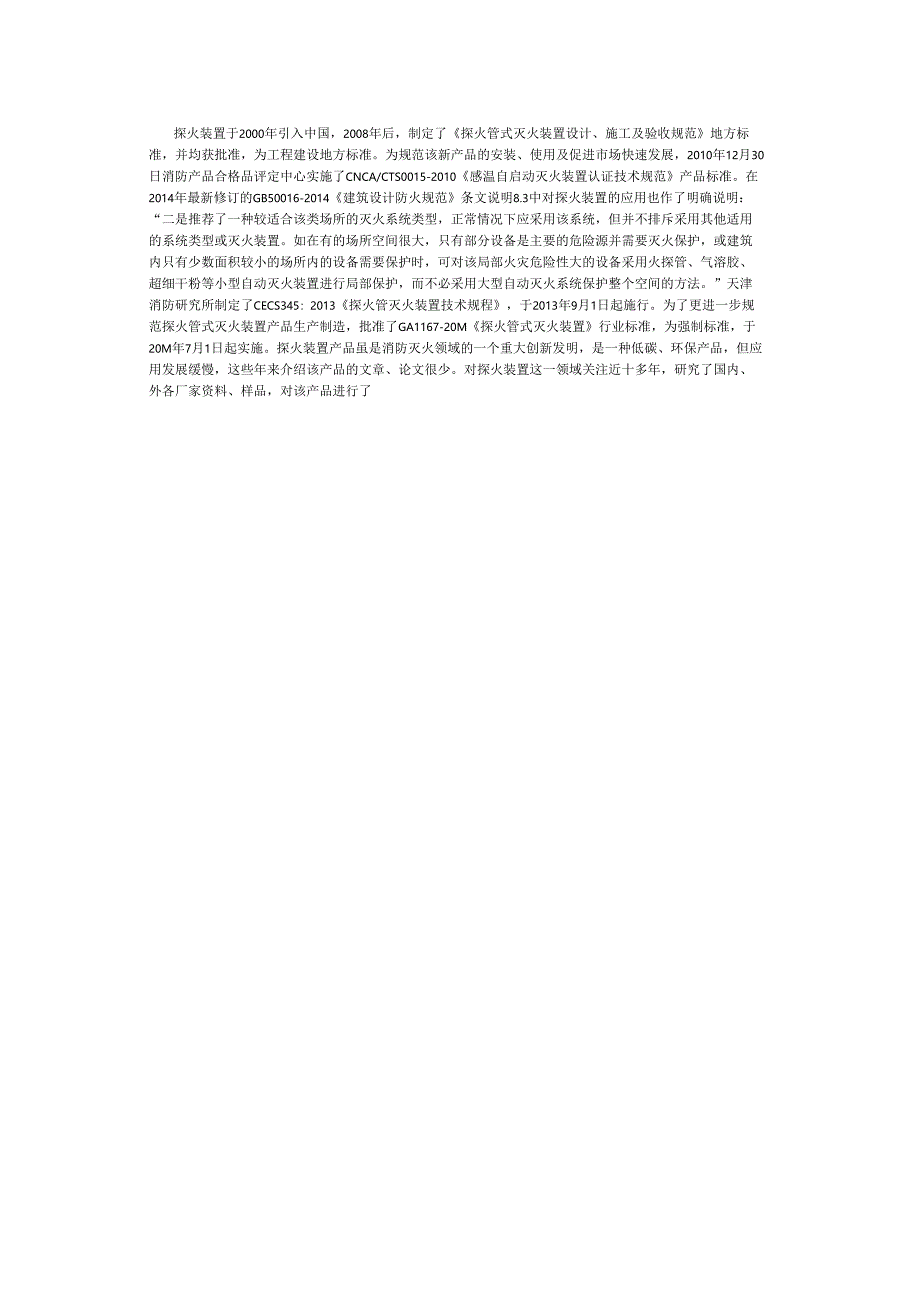

2、级萌芽阶段。具有设计计算简单,施工安装简便,灭火快速有效,无需任何电源控制,无需专门的烟(温)感探测器,无需复杂的设备及管线,纯机械自动控制和启动的优点。是一种低碳、环保、简单、成本低廉且高度可靠、独立的自动灭火系统。探火装置特别适用于扑救相对密闭,体积较小的空间及电器柜火灾,故实际应用中nJ把传统的灭火系统对较大封闭空间的保护,改为直接对各种较小封闭空间的贵重设备和电气箱进行保护。此种方式可大幅度减少灭火剂用量,既降低了消防工程的造价,也减少了灭火剂喷放对环境的影响和现场人员的伤害。探火装置于2000年引入中国,2008年后,制定了探火管式灭火装置设计、施工及验收规范地方标准,并均获批准,为

3、工程建设地方标准。为规范该新产品的安装、使用及促进市场快速发展,2010年12月30日消防产品合格品评定中心实施了CNCA/CTS0015-2010感温自启动灭火装置认证技术规范产品标准。在2014年最新修订的GB50016-2014建筑设计防火规范条文说明8.3中对探火装置的应用也作了明确说明:“二是推荐了一种较适合该类场所的灭火系统类型,正常情况下应采用该系统,但并不排斥采用其他适用的系统类型或灭火装置。如在有的场所空间很大,只有部分设备是主要的危险源并需要灭火保护,或建筑内只有少数面积较小的场所内的设备需要保护时,可对该局部火灾危险性大的设备采用火探管、气溶胶、超细干粉等小型自动灭火装置

4、进行局部保护,而不必采用大型自动灭火系统保护整个空间的方法。”天津消防研究所制定了CECS345:2013探火管灭火装置技术规程,于2013年9月1日起施行。为了更进一步规范探火管式灭火装置产品生产制造,批准了GA1167-20M探火管式灭火装置行业标准,为强制标准,于20M年7月1日起实施。探火装置产品虽是消防灭火领域的一个重大创新发明,是一种低碳、环保产品,但应用发展缓慢,这些年来介绍该产品的文章、论文很少。对探火装置这一领域关注近十多年,研究了国内、外各厂家资料、样品,对该产品进行了一系列研发,并做了大量试验,愿为探火装置产品被广大用户、设计院、消防工程公司认可和产品快速发展尽微薄之力。

5、现时探火装置产品特点和该产品设计、选型、安装、使用等方面谈谈体会和看法。探火装置广泛适用于石油、化工、制药厂、计算机房、通讯机房、配电间、发电厂、力发电机组、厨房(酒楼、餐馆)、钢铁厂、汽、铁路、地铁、银行设备、煤气、易燃易爆仓库、储油库、重型机械、船舶、潜艇、反恐装甲、各种电q箱、控制箱、配电盒中及电缆隧道、城市地下综合管道、电缆夹层、电缆井中。2工作原理与结构类型2.1 工作原理探火装置由充装有灭火剂的压力容器、容器阀和能释放灭火剂的探火管及释放管、喷嘴组成。将探火管置于靠近或在火源最可能发生处的上方,同时依靠沿探火管的诸多探测点(线型)进行探测。一旦着火时,探火管在受热温度最高处被软化并

6、爆破,灭火介质通过探火管本身(直接式)的爆破出口或通过释放管、喷嘴释放到保护区域。其中,探火管为该装置的核心部件,是一种高科技非金属合成品,它集时间抗漏、柔韧性及有效的感温性于一体,在一定温度范围内爆破,喷射灭火介质,并可传递火灾信息。2.2 皿勰逢整探火装置主要有两种类型:直接式和间接式。2.2.1 直接式探火管灭火装置将探火管作为火灾探测、装置启动、灭火剂释放部件的灭火装置称直接式探火管灭火装置。直接式探火装置是探火管通过容器阀连接到灭火剂容器上,进行火源探测,遇火时探火管爆破,探火管中的压力下降,使灭火剂容器内的灭火介质在压力作用下,经探火管流向爆破口,实施灭火O直接式探火装置由1灭火剂

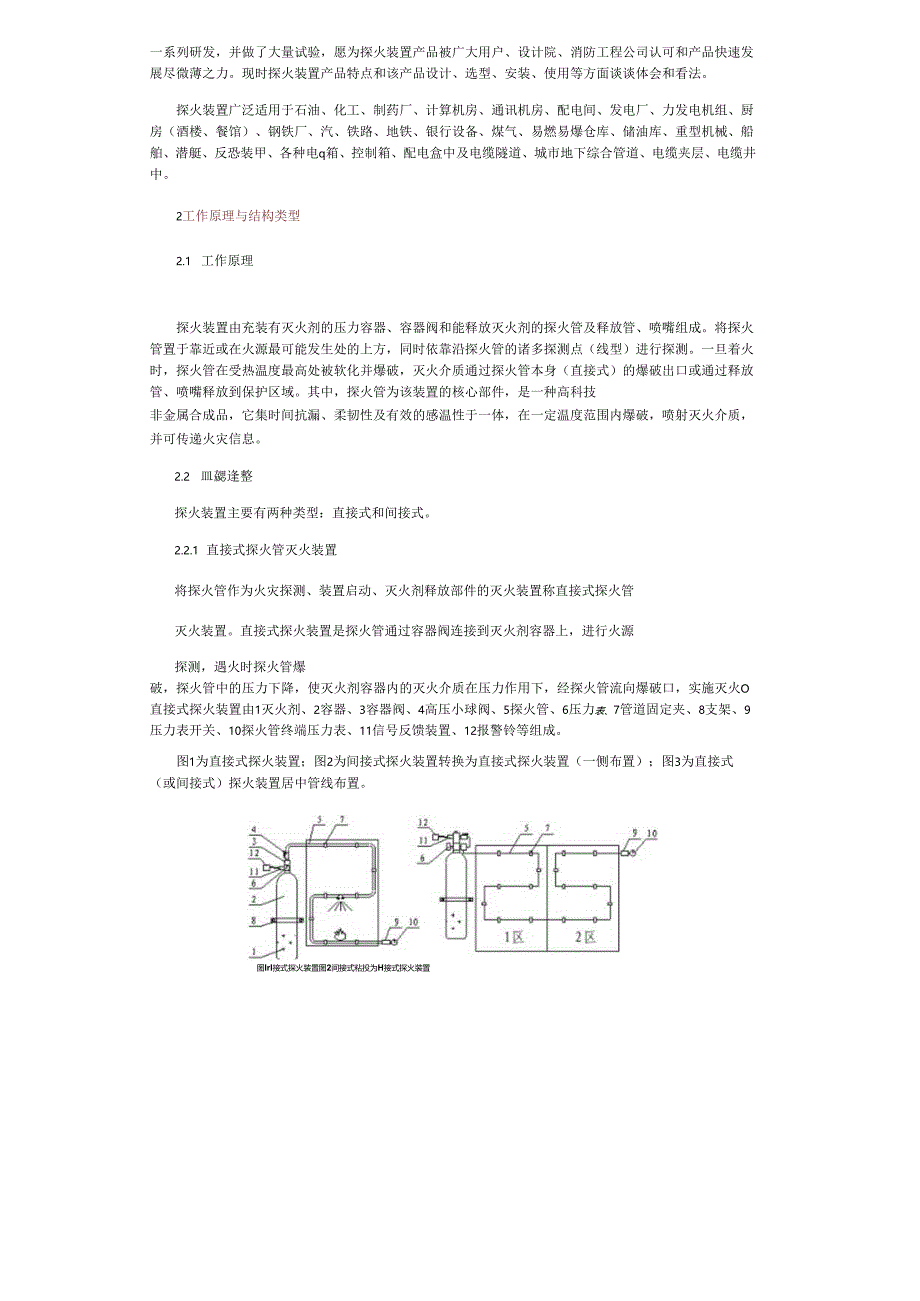

7、、2容器、3容器阀、4高压小球阀、5探火管、6压力表、7管道固定夹、8支架、9压力表开关、10探火管终端压力表、11信号反馈装置、12报警铃等组成。图1为直接式探火装置;图2为间接式探火装置转换为直接式探火装置(一侧布置);图3为直接式(或间接式)探火装置居中管线布置。图IrI接式探火装置图2间接式粘投为H接式探火装置电气柩电气柩图3Il接式(或间接忒)探火装置厝中管浅布Wt2.2.2 间接式探火管灭火装置将探火管作为火灾探测及启动部件,释放管、喷头作为灭火剂释放部件的灭火装置称间接式探火管灭火装置。探火管通过容器阀连接到灭火剂容器上,进行火源探测,遇火时探火管爆破,利用探火管中的压力卜降,启

8、动容器阀,通过释放管至喷嘴将灭火剂释放出来。间接式探火装置由1灭火剂、2容器、3容器阀、41压小球阀、5探火管、6压力表、7管道固定夹、8支架、9压力表开关、10探火管终端压力表、11信号反馈装置、12报警铃、13释放管、14喷嘴、15探火管管路附件、16?动泄压阀(手动开启阀)等组成。图4为间接式探火装置。3主要特点探火装置中一般充装七氟丙烷、二氧化碳等气体灭火剂或ABC超细干粉灭火剂。装置一般以小型化为主,特别适宜于扑救相对密闭,体积较小的空间或设备火灾,具有施工安装方便、灭火准确及时、使用安全环保、运行维护简单、成本低等特点,与传统的气体、干粉等固定灭火系统相比具有明显的优势。表1为探火

9、装置与传统灭火系统主要特点对比O表1探火装置与传统灭火系统主要特点对比对比内容探火装置传统彳体、干粉灭火系统施工安装安奘简便,工期应:探火管采用S形布置,安装J5便:无需储粒间施工复杂,工期:管路、管税复杂:须专用储精间.灭火阶段K灾发展有四个阶段:初起阶段:起火后约t几分钟内,解烧面积小,火焰辐时能量小.发展阶段:燃烧而枳扩大、速度加快.猛然阶传统的灭火系统一般以感烟、感温两路探测与报警控制器配套,着格报警控制器置于自动位置上时,火灾梅发现在火灾发展阶段(第二阶段J.4能忠功自动灭火系统.定温(玻璃球、易燃合金)&段:燃烧和热辐射最强。下降和炮灭阶段:火趋减弱至炮灭.探火管以每1米S形间的布

10、置在小型防护区和电气柜中,将整个空间分隔成许多网格小空间,离火源处最近.热量和热辐射等应灵敏、及时、准确、可靠.探火装置格在火灾初起阶段(第一阶段)立即启动灭火。挂式自动灭火装置,因灭火装置安装位置岗火源柜岗远和热气流的流动影响及感温元件需不断吸热、灵敏度差等因索影响,在温(玻璃球、易燃合金)悬挂式自动灭火鼓置将火灾发现在火灾猛烈阶段(第三阶段).当防护区、机柜中安装两具以上定温自动灭火装置时,由于装置不能同时启动,防护区、机板瞬间或短时间内达不到灭火浓度,只能起到短时间控制火势和簿温,随后火灾招维续燃烧。财产损失传统的灭火系统将火灾发现在火灾发展阶段(第二阶段).起火面积较大,造成的财产损失

11、较大,社会影响也较大“定温(玻璃球、易熔合金悬挂式自动火火装杆:将火灾发现在火衣小烈阶段(第三阶段),火灾面积大,造成的财产损失大,防护区内设备和机柜将仃可能全部损坏,需较时间才能恢笈正常工作。由于火灾发现牛,扑灭在火灾初起阶段(第一阶段),因起火面积小,造成的财产损失将非常小,设爸能在祖时间内恢焚正常工作.人员安全无需人员紧急疏散;将灭火剂直接喷放到发生火灾的部位,装Wl反应掂施,火火针对性强,锋放的灭火剂对人员影响极小。必需进行人员藐散:灭火剂喷出后扩散到防护区内.而不是直接喷放到发生火灾的设备内,灭火针时性革,株放灭火剂破大,对人M有一定的影响.维护运行探火管为非金碱软管,不受油烟.灰尘

12、、电(&干扰等影响,不会产生误报:设得维护简便.四仃电子部件,常因油烟、灰尘、电磁干扰等影响而导致误报:系统复杂,需专业技术人员维护C使用灵活性探火管采用S形布湿,防火无死角:小巧灵活的探火管灭火袋置,戢可应用于较大空间,又可伸进各种狭小的空间和结构&杂的设备中,真正做到安全防范无死角;适用于各仲场合.做到防护无空白。火火速度慢,有死角:传统灭火系统通常将较大的时闭空间作为防护区,如整个房间,电缆夹层等,管网距火灾危险部位较远,同时灭火剂通过管路输送并喷出后,扩故到防护M内,达到设计的灭火浓度才能灭火,所以对复杂场所防护存任一定的弊端;使用场合有局限。振动抗振动性能好.可用于移动和静止设的上,

13、如列、电设备上。抗振动性能差,只能用于静止场所“成本新设名采购成本低,装置小巧灵活,运输费用相对低廉:管路、管线简单,安装、维护费用相对较低。,新i殳备兴购成本高,装置占地面积较大,运输费用相对较高:管路、管战复杂,安装、维护费用相对较HO低碳、环保针对被保护设备的全淹没式或局部设计,灭火剂用量少,环境污染小。针对房间(较大防护区)的全淹没式设计,灭火剂用Jft大.易对环境产生较大污染。4.1 遨那晚相探火管灭火装置生产制造应依据CNCA/CTSOoI52010感温自启动灭火装置认证技术规范或GAlI67-2014探火装置中华人民共和国公共安全行业标准。前者为自愿认证规范,后者为型式检验标准,

14、均为现行有效标准(规范)。探火装置方案设计和计算及安装验收应依据中国工程建设协会标准CECS345:2013探火管灭火装置技术规程。4.2 傩计前城探火管灭火装置设计应具备以下前提条件: 1)防护区或保护对象的、宽、高尺寸或机柜的、宽、高尺寸。 2)保护对象属性,是什么类型火灾。 3)防护区或保护对象不可关闭的泄压面积,特别是机柜等是否有底板或顶板结构。 4)防护区或机柜的最低、最曷温度。 5)保护对象的海拔高度。43礴时IYg;表2主要设计计算参数主要参教灭灿然项目名称七炳烧l三ABC毒奸松三xC/iStt私融(Kg113计算机通讯机(灭火樨8%):0.64:。C三9%):Q72;者民耍2:

15、物(灭火礴10%):Q81f?3gGB50193-93iS三名或手工简易快速公式计算公式见脸度(Kgm3o(S三m)4(返管物高06m,底封闭)0.3有效期3悯(三)601060s5(TgsIO)局苔灭火啧射时间(三)223探火芭m参数WS(M)4.00j04三5(M)1.0S(SS(P180C最九5护区容积不应大于(m66036060发火管最大使用长度(m)三,毒处2525程Se最大使用长度(m)三三.建议:二S化碳:25;供丙氏“25全澎5防驴区或机田但闭1展与2BFR比(%)135郦我啊三fi三h三8(WS)22飒Sm恒十M法OJR.面炽依阳.面积as.雌备注:1)全淹没灭火系统采用二氧化碳灭火剂灭火设计用量计算可采用两种方法计算。第一种依据GB50193-93二氧化碳灭火系统设计规范中3.2.3条中公式计算:第二种采用手工简
