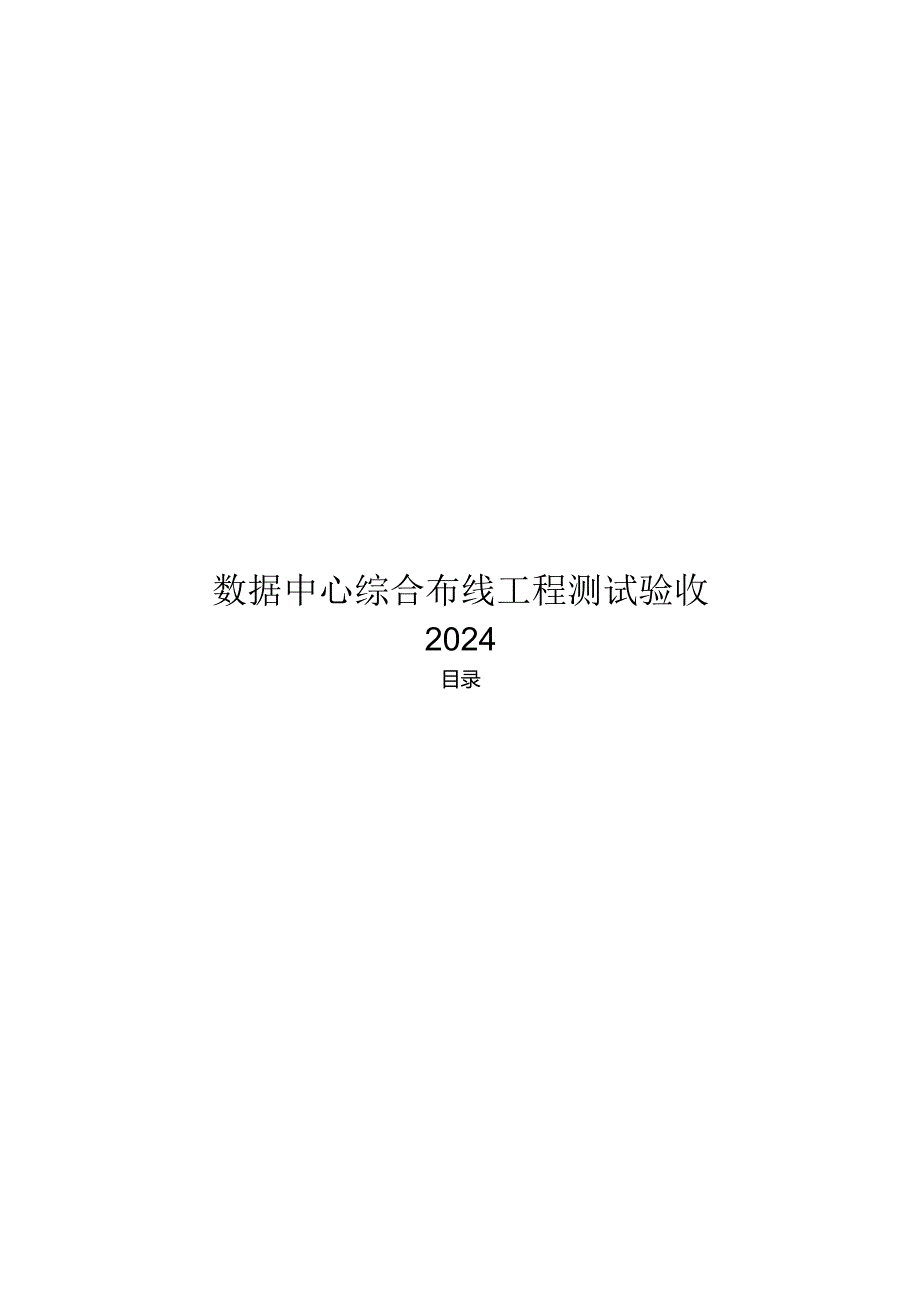

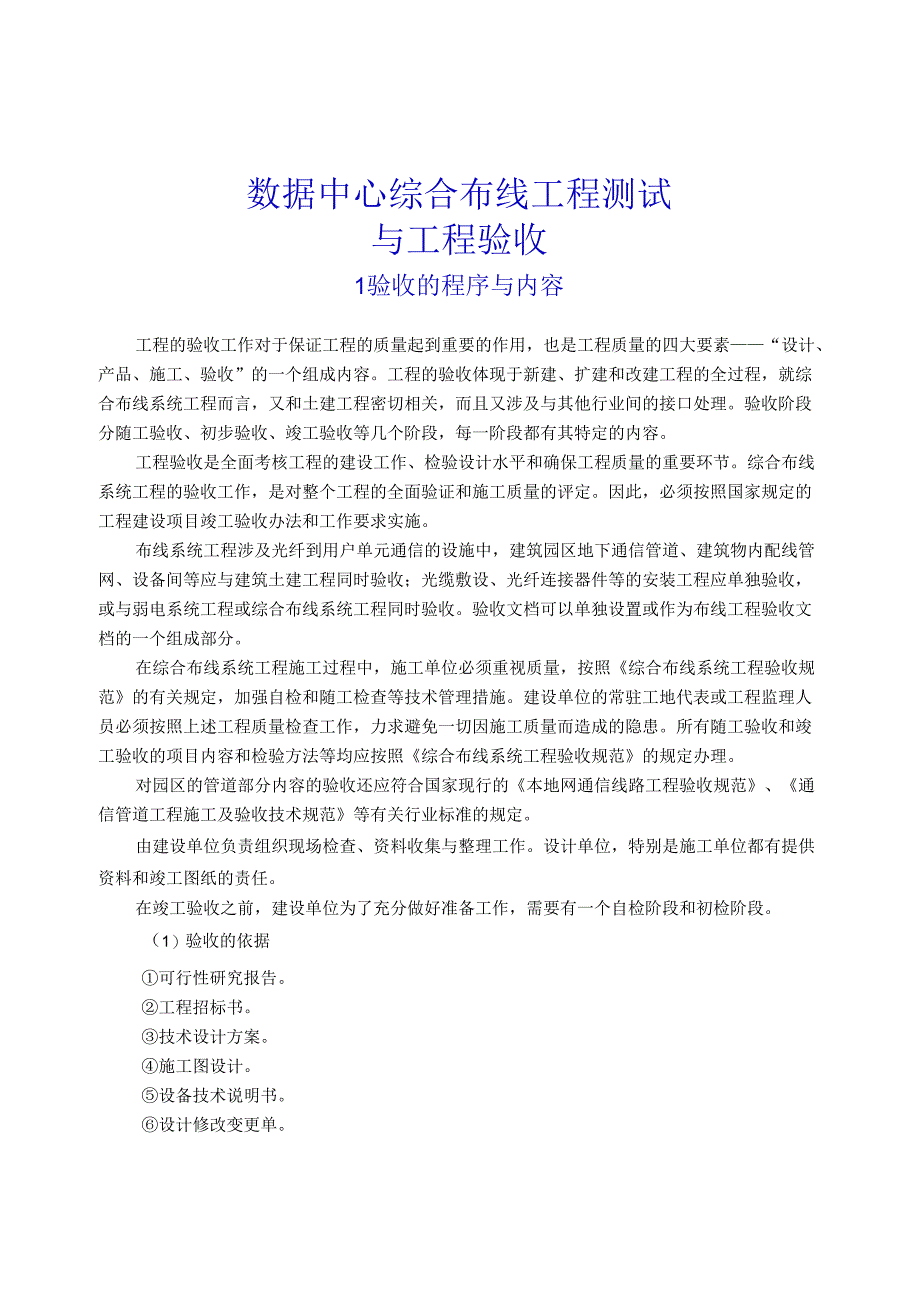

1、数据中心综合布线工程测试验收2024目录1验收的程序与内容31.1 施工前检查41.2 施工中检验51.3 初步验收81.4 竣工验收81.5 综合布线系统工程质量评判要求112工程测试132.1 电缆布线系统测试132.2 光纤布线系统信道和链路测试322.3 测试应该注意的问题42数据中心综合布线工程测试与工程验收1验收的程序与内容工程的验收工作对于保证工程的质量起到重要的作用，也是工程质量的四大要素“设计、产品、施工、验收”的一个组成内容。工程的验收体现于新建、扩建和改建工程的全过程，就综合布线系统工程而言，又和土建工程密切相关，而且又涉及与其他行业间的接口处理。验收阶段分随工验收、初步
2、验收、竣工验收等几个阶段，每一阶段都有其特定的内容。工程验收是全面考核工程的建设工作、检验设计水平和确保工程质量的重要环节。综合布线系统工程的验收工作，是对整个工程的全面验证和施工质量的评定。因此，必须按照国家规定的工程建设项目竣工验收办法和工作要求实施。布线系统工程涉及光纤到用户单元通信的设施中，建筑园区地下通信管道、建筑物内配线管网、设备间等应与建筑土建工程同时验收；光缆敷设、光纤连接器件等的安装工程应单独验收，或与弱电系统工程或综合布线系统工程同时验收。验收文档可以单独设置或作为布线工程验收文档的一个组成部分。在综合布线系统工程施工过程中，施工单位必须重视质量，按照综合布线系统工程验收规
3、范的有关规定，加强自检和随工检查等技术管理措施。建设单位的常驻工地代表或工程监理人员必须按照上述工程质量检查工作，力求避免一切因施工质量而造成的隐患。所有随工验收和竣工验收的项目内容和检验方法等均应按照综合布线系统工程验收规范的规定办理。对园区的管道部分内容的验收还应符合国家现行的本地网通信线路工程验收规范、通信管道工程施工及验收技术规范等有关行业标准的规定。由建设单位负责组织现场检查、资料收集与整理工作。设计单位，特别是施工单位都有提供资料和竣工图纸的责任。在竣工验收之前，建设单位为了充分做好准备工作，需要有一个自检阶段和初检阶段。（1）验收的依据可行性研究报告。工程招标书。技术设计方案。施

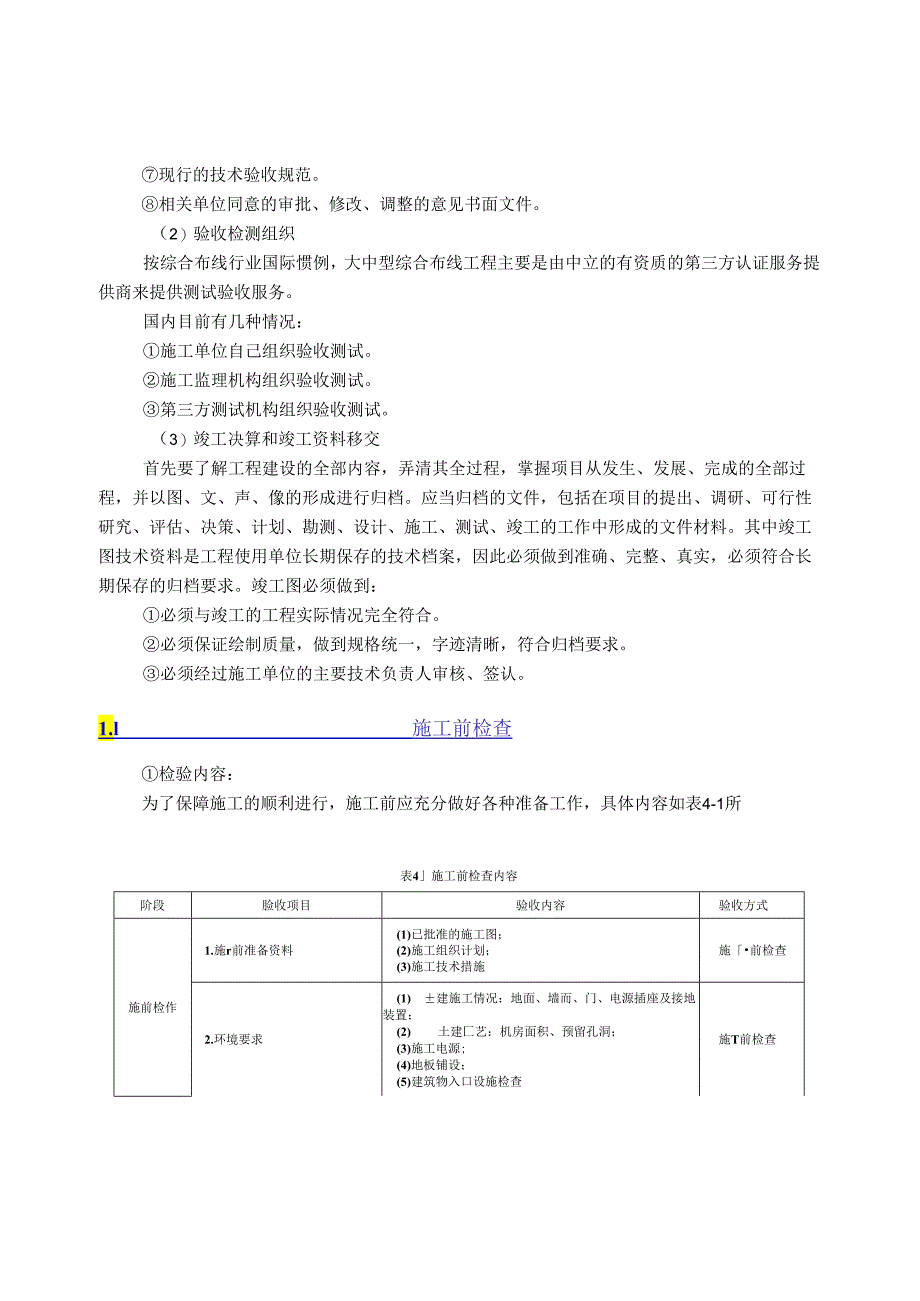

4、工图设计。设备技术说明书。设计修改变更单。现行的技术验收规范。相关单位同意的审批、修改、调整的意见书面文件。（2）验收检测组织按综合布线行业国际惯例，大中型综合布线工程主要是由中立的有资质的第三方认证服务提供商来提供测试验收服务。国内目前有几种情况：施工单位自己组织验收测试。施工监理机构组织验收测试。第三方测试机构组织验收测试。（3）竣工决算和竣工资料移交首先要了解工程建设的全部内容，弄清其全过程，掌握项目从发生、发展、完成的全部过程，并以图、文、声、像的形成进行归档。应当归档的文件，包括在项目的提出、调研、可行性研究、评估、决策、计划、勘测、设计、施工、测试、竣工的工作中形成的文件材料。其中
5、竣工图技术资料是工程使用单位长期保存的技术档案，因此必须做到准确、完整、真实，必须符合长期保存的归档要求。竣工图必须做到：必须与竣工的工程实际情况完全符合。必须保证绘制质量，做到规格统一，字迹清晰，符合归档要求。必须经过施工单位的主要技术负责人审核、签认。1.l施工前检查检验内容：为了保障施工的顺利进行，施工前应充分做好各种准备工作，具体内容如表4-1所表4施工前检查内容阶段脸收项目验收内容验收方式施前检作1.施r前准备资料(1)已批准的施工图；(2)施工组织计划；(3)施工技术措施施前检查2.环境要求(1) 建施工情况：地面、墙而、门、电源插座及接地装置；(2) 土建匚艺：机房面积、预留孔洞
6、；(3)施工电源;(4)地板铺设；(5)建筑物入口设施检查施T前检查3.器材检验(1)按工程技术文件时设备、材料、软件进行进场验收；(2)外观检查;(3)品牌、型号、规格、数址；(4)电缆及连接器件电气性能测试；(5)光纤及连接器件特性漏试；(6)测试仪表和T.具的检验施工前检查4.安全、防火要求(I)施工安全措施；(2)消防器材；(3)危险物的堆放；(4)预留孔洞防火措施施工前检杳施工资料应为设计院、工程总包方、系统集成商编制的施工图设计或深化设计文件及工程中标方编制的施工实施相关文件。环境要求，主要检查土建建设是否满足了综合布线系统提出的工艺要求。产品入场抽检：有关布线器件的检查，综合布线
7、系统工程中的主要产品包括对绞电缆和连接件以及光缆类的光纤和连接件。在以上产品进入施工现场时，可对以下方面进行检查。 包装：对绞电缆一般常用纸箱包装，也有用轴包装的；光缆一般常用轴包装。包装包含的信息应该有品牌名称、产品名称、制造产地、国际认证编号、长度、重量、颜色、符合的规范等。 产品的外观：主要检查外皮尺寸、绝缘层、铜芯规格、印字等。 物性方面：查看弯曲度、耐温等内容。 电气方面：需要通过仪器将产品组成链路进行测试，并应该做好记录。为了避免到货的缆线出现“缺斤少两”和“以次充好”的现象出现，可以对每一箱(305m)的对绞电缆进行长度抽检，并且还可对铜芯线的直径使用量具直观地检查。有些规模较大
8、的工程项目，应更进一步检查。可要求供应商提供进口产品的报关单、原材料的供应商名称等项目。1.2施工中检验1 .检验内容施工中检验又称随工验收，在工程中为随时考核施工单位的施工水平和施工质量，对产品与工程的整体技术指标和质量有一个了解，部分验收工作应该在随工中进行(比如布线系统的电气性能测试工作、隐蔽工程等)，这样可以及早地发现工程质量问题，及时地整改，避免造成人力和器材的大量浪费。随工验收应对工程的隐蔽部分边施工边验收，在竣工验收时，一般不再对隐蔽工程进行复查，由工地代表和质量监督员负责，并完成隐蔽工程的签证。施工中检验的内容比较多，对于管槽的安装，尤其是隐蔽工程的检验，可以和弱电系统的综合管
9、路及土建电气一起进行。检验的内容如表4-2所示。表4-2随工检验内容设备安装1.电信间、设备间、设备机柜、机架(1)规格、外观;(2)安装垂M度、水平度；(3)油漆不得脱落，标志完整齐全；(4)各种螺丝必须紧固；(5)抗底加固措施；(6)接地措施及接地电阻随工检验2.配线模块及8位模块式通用插座(1)规格、位置、质Sh(2)各种螺丝必须紧固；(3)标志齐全；(4)安装符合工艺要求；(5)屏蔽层可帮连接随丁.检验缆线布放(楼内)1.缆线桥架布放(I)安装位置正确；(2)安装符合工艺要求；(3)符合布放缆线工艺要求；(4)接地随T检验或隐蔽T.程签证2.缆线暗敷(I)缆线规格、路由、位置；(2)符
10、合布放缆线艺要求；(3)接地隐蔽工程签证续表缆线布放(楼间)I.架空缆线(1)吊线规格、架设位置、装设规格；(2)吊线垂度；(3)缆线规格；(4)卡、挂间隔；(5)缆线的引入符合工艺要求随T检验2.管道缆线(1)使用管孔孔位；(2)缆线规格；(3)缆线走向；(4)缆线防护设施的设置质量除蔽工程签证3.埋式缆线(1)绕线规格；(2)敷设位置、深度；(3)缆线防护设施的设置质址；(4)回填土夯实质收隐蔽工程签证4.通道缆线(1)缆线规格；(2)安装位置.路由；(3)土建设计符合工艺要求隐蔽T程签证5.其他(1)通信线路与其他设施的间距；(2)进线间设施安装、施工质量随1：检验或阴蔽工程签证缆线成端
11、1.RJ45、非RJ45通用插座符合工艺要求随工检验2.光纤连接器件符合工艺要求3.各类跳线符合工艺要求4.配线模块符合工艺要求2 .施工问题分析施工中的检查，包括缆线类(对绞电缆、光纤光缆)的敷设、缆线与连接件的终接安装以及机柜机架的安装，绝大部分是隐蔽工程，需要边施工边验收，因此经常称为随工验收。(1)室内部分的缆线敷设施工中容易出现的问题 路由设计不合理或客观条件限制，造成弯曲半径小于或等于90。； 利用率或角度不合理，导致施工中的拉力超过要求，损害缆线整体性能； 缆线和干扰源没有按规定保持距离，造成测试结果不合格或网络运行不正常。(2)室外部分的缆线敷设施工中容易出现的问题 建筑物接入
12、处受客观条件限制，缆线的金属构件无法接地； 管道利用率或弯角度不合理，导致施工中的拉力超过要求，损害缆线整体性能； 缆线路由中的跨度间隔以及固定不当； 缆线和干扰源没有按规定保持距离，造成测试结果不合格或网络运行不正常。(3)缆线与连接件的终接安装施工中容易出现的问题 预留长度不够，造成终接施工困难； 缆线绞距分开长度超过规定，造成性能下降； 缆线标记不规范，造成施工困难； 不采用专用工具施工，损害整体链路性能； 信息插座底盒空间过小，缆线无法预留长度或弯曲半径达不到要求，造成性能指标下降； 不采用理线架，跳线混乱，标记不全，造成管理困难。（4）机柜机架的安装施工中容易出现的问题 空间狭小，造
13、成施工困难； 和其他设备公用空间，注意干扰；各种防止过流、过压、雷击、接地的措施没有得到落实； 机柜没有和地面或抗震基座进行固定。1.3初步验收对所有的新建、扩建和改建项目，都应在完成施工调测之后进行初步验收。初步验收的时间应在原定计划的建设工期内进行，由建设单位组织相关单位（如设计、施工、监理、使用等单位人员）参加。初步验收工作包括检查工程质量、审查竣工资料、对发现的问题提出处理意见，并组织相关责任单位落实解决。1.4竣工验收综合布线系统接入电话交换系统、计算机局域网或其他弱电系统，在试运转后的半个月至三个月内，由建设单位向上级主管部门报送竣工报告（含工程的初步决算及试运行报告），并请示主管
14、部分接到报告后，组织相关部门按竣工验收办法对工程进行验收。工程竣工验收为工程建设的最后一个程序，对于大、中型项目可以分为初步验收和竣工验收两个阶段。一般综合布线系统工程完工后，尚未进入电话、计算机或其他弱电系统的运行阶段，应先期对综合布线系统进行竣工验收，验收的依据是在初验的基础上，对综合布线系统各项检测指标认真考核审查，如果全部合格，且全部竣工图纸资料等文档齐全，也可对综合布线系统进行单项竣工验收。1 .系统测试系统测试中的自检测试由施工单位进行，主要验证布线系统的连通性和终接的正确性；竣工验收测试则由测试部门根据工程的类别，按布线系统标准规定的连接方式完成性能指标参数的测试。光纤到用户单元
15、通信设施的系统性能，由房屋建设者配合电信业务经营者在光纤接入网（EPON）的通信业务接入开通前单独进行自检测试和竣工验收测试。需要说明的是，布线系统指标参数的测试应该在随工中进行，可以完成一部分施工，进行一批次的测试。这样的好处是可以随时发现布线工程的质量问题，有利于及时整改。竣工时的测试，只是当工程竣工验收机构根据布线系统检测报告记录的合格率达不到100%时可以提出抽测的要求。抽测也可以由第三方认证机构实施。布线系统指标参数测试项目如表4-3所示。光纤到用户单元系统工程由建筑建设方承担的工程部分验收项目参照表4-3。2.管理系统验收综合布线系统工程的技术管理涉及综合布线系统的工作区、电信间、设备间、进线间、入口设施、缆线管道与传输介质、配线连接器件及接地
