《2024预制复合防火自保温砌块应用技术规程.docx》由会员分享，可在线阅读，更多相关《2024预制复合防火自保温砌块应用技术规程.docx（23页珍藏版）》请在第壹文秘上搜索。

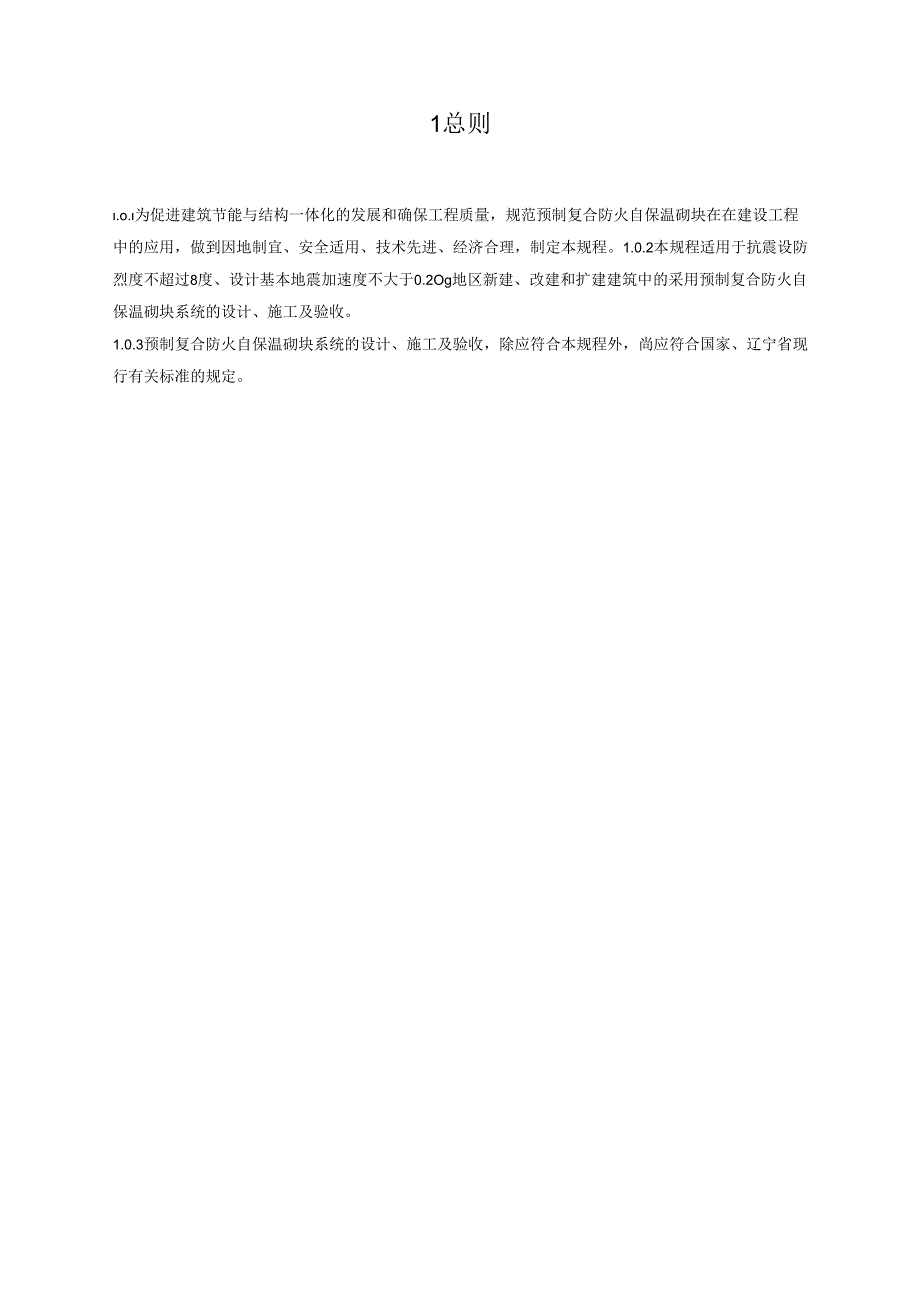

1、预制复合防火自保温砌块应用技术规程1总则12术语23基本规定34材料41.1 1一般规定41.2 自保温砌块41.3 保温材料61.4 配套材料75 设计95.1 1一般规定95.2 节能设计95.3 结构设计105.4 构造设计116 施工136. 1般规定136. 2砌筑146.3抹灰166 .4饰面177质量验收187 .1一般规定188 .2主控项目189 .3一般项目19附录201总则.o.为促进建筑节能与结构一体化的发展和确保工程质量，规范预制复合防火自保温砌块在在建设工程中的应用，做到因地制宜、安全适用、技术先进、经济合理，制定本规程。1.0.2本规程适用于抗震设防烈度不超过8度
2、、设计基本地震加速度不大于0.2Og地区新建、改建和扩建建筑中的采用预制复合防火自保温砌块系统的设计、施工及验收。1.0.3预制复合防火自保温砌块系统的设计、施工及验收，除应符合本规程外，尚应符合国家、辽宁省现行有关标准的规定。2术语2.0.1建筑节能与结构一体化技术集墙体保温功能与墙体围护功能于一体，墙体不需要另行采取保温措施即可满足现行建筑节能标准要求的建筑节能技术。2.0.2预制复合防火自保温砌块墙体系统以预制复合防火自保温砌块为建筑围护墙体材料，采用专用粘结剂薄灰缝砌筑，梁、柱、混凝土墙等热桥部位可结合预制复合保温免拆模板系统进行保温处理后形成的自身热工性能满足建筑节能设计标准要求的非
3、承重砌体自保温体系，以下简称YZ自保温系统。2.0.3预制复合防火自保温砌块垂直墙体方向，分别由受力块体、绝热保温材料、45mm燃烧性能为A(A2)级热固复合聚苯乙烯泡沫板、聚合物砂浆和玻纤网通过预制连接锚固件(以下简称YZ连接锚固件)组成的，工厂预制复合为一体的贴面型复合自保温砌块，以下简称自保温砌块。2.0.4受力块体以水泥基胶凝材料、集料、掺合料、外加剂、泡沫剂或发泡剂、水等为主要原料，与聚苯乙烯颗粒采用物理或化学发泡工艺制成的泡沫混凝土砌块，产品使用中主要承受墙体轴向应力的块体部分。2.0.5YZ连接锚固件采用原生的聚酰胺、聚乙烯或聚丙烯制成的、抗拉承载力不小于3kN的空心拉结锚固件。
4、2.0.6薄层砌筑砂浆灰缝厚度为不大于5mm的砌筑砂浆。2.0.7自保温砌块墙体由自保温砌块砌体采用抹灰砂浆抹面而成的建筑围护墙体。2.0.8增强网设置在抹面胶浆内，用于增加YZ自保温系统的机械性能和抗裂能力的网片材料。3基本规定3.0.1YZ自保温系统的应用技术应符合自保温混凝土复合砌块墙体应用技术规程JGJ/T323的有关规定。3.0.2自保温砌块砌体的耐火极限应符合现行国家标准建筑设计防火规范GB50016的有关非承重外墙的规定。3.0.3YZ自保温系统的主要组成材料及配套材料应由同一产品制造商配套供应。3.0.4YZ自保温系统工程的设计、施工和验收应包括自保温砌体、以钢筋混凝土构件为主
5、的梁、柱、剪力墙等热桥部位的保温及以上所构成的整体墙等。3. 0.5YZ自保温系统工程的热桥部位应采取可靠的保温措施，自保温砌块与梁、柱、剪力墙结合处应采取有效的抗裂措施。3.0.6自保温砌块墙体的热阻应满足对墙体节能设计要求。3. 0.7自保温砌块砌体应采用专用砂浆砌筑。3.0.8本规程和预制复合保温免拆模板系统配套使用，尚应符合预制复合保温免拆模板应用技术规程DB21/T3236的规定。4材料4.1 一般规定4.1.1 自保温砌块宜采用节能、利废、性能稳定、以及对环境无污染的原材料。4.1.2 自保温砌块所用材料的物理力学性能指标应符合本规程设计要求，并应提供具有资质的检测机构的检验报告。
6、4.2 自保温砌块4.2.1 自保温砌块根据抗压强度分为I型和11型两种，构造由内至外分别为受力块体、绝热保温材料、45mm热固复合聚苯乙烯泡沫板防火层、聚合物砂浆和YZ连接锚固件构成。4.2.2自保温砌块按受力块体的抗压强度分为二个强度等级，受力块体的抗压强度应符合表4.2.2 的规定。表4.2.2自保温砌块抗压强度（MPa）强度等级平均值不小于单块最小值不小于试验方法I型MU3.53.52.8GB/T411111型MU5.05.04.04.2.3自保温砌块产品外观质量应符合表4.2.3的规定。表4.2.3自保温砌块外观质量弯曲/mm3缺棱掉角个数/个2缺棱抻角在长、厚、高度三个方向投账尺寸
7、的最大值11unW20裂缝延伸投影的累计尺寸11un304.2.4自保温砌块尺寸偏差符合表4.2.4的规定。表4.2.4自保温砌块尺寸偏差（mm）项目指标长度+3宽度2高度24.2.5自保温砌块的主要规格尺寸宜符合表4.2.5的规定，其它规格尺寸由用户与生产厂家商定。表4.2.5自保温砌块常用规格尺寸（Dlm）长度1.厚度B高度H600400300350400200注：1自保温砌块中受力块体厚度200mm；2如需其他规格，由供需双方协商确定.4.2.6自保温砌块的密度等级分为500、600、700三个级别，按表4.2.6采用。表4.2.6自保温砌块密度等级（kgm3）密度等级干表观密度范围50
8、0530600530这630700630-7304.2.7受力块体体积吸水率不应大于10%o4.2.8受力块体的碳化系数不应小于0.85。4.2.9自保温砌块的软化系数不应小于0.85。4.2.10自保温砌块的干燥收缩值不应大于0.9OnlnIAn。4.2.11受力块体的导热系数几值应符合表4.2.11的规定。表4.2.11受力块体的导热系数要求性能参数强度等级MU3.5MU5.0导热系数(wmk)0.140.164.2.12放射性核素限量应符合现行国家标准建筑材料放射性核素限量GB6566的规定。4.3保温材料4.3.1 自保温砌块中保温材料宜采用石墨模塑聚苯乙烯板（SEPS）挤塑聚苯乙烯板
9、（XPS）、石墨挤塑聚苯乙烯板（SXPS）和硬泡聚氨酯板（PU）等保温材料，保温板性能指标应符合表4.3.1的规定。采用其他保温材料时，其性能应符合相关材料标准的要求。表4.3.1保温材料性能指标项目单位性能指标试验方法SEPS板XPS板SXPS板PU板表观密度kgm3182230353035235GB/T6343压缩强度kPa210020022002100GB/T8813垂直板面方向的抗拉强度kPa10020022002100GB/T29906导热系数W/(m.K)0.0330.0300.0240.024GB/T10294燃烧性能等级Bl级GB86244.3.2 热固复合聚苯乙烯泡沫板性能应
10、符合表4.3.2的要求。表4.3.2热固复合聚苯乙烯泡沫板性能指标项目指标检验方法干表观密度，kgm3140200JC/T536抗压强度，MPa20.20软化系数20.7导热系数，W（m.K）0.06GB/T10294GB/T10295垂直于板面方向的抗拉强度，MPa20.12GB/T29906燃烧性能A(A2)级GB86244. 4配套材料4.4. 1薄层砌筑砂浆的性能应符合表4.4.1的规定。表4.4.1薄层砌筑砂浆性能项目指标试验方法14d拉伸粘结强度（MPa）0.3JGJ/T70保水率（%）N99抗压强度（MPa）N5.0抗冻性质量损失率（%）W5GB/T25181强度损失率（%）25
11、2h稠度损失率（%）W304.4.2抹面胶浆性能应符合表4.4.2的要求。表4.4.2抹面胶浆性能项目单位性能指标试验方法拉伸粘结强度（与水泥砂浆）标准状态MPa0.70GB/T29906浸水状态MPa，0.50冻融循环处理MPaN0.50吸水量gm2500不透水性-试样抹面层内侧无水渗透可操作时间h1.54.0压折比3.04.4.3当采用玻纤网应符合下列规定：玻纤网格布的技术性能除应符合耐碱玻璃纤维网布JC/T841的要求外，尚应符合表4.4.3的要求。表4.4.3玻纤网的性能项目性能指标检验方法单位面积质量，gm1160GB/T9914.3耐碱断裂强力（经、纬向），N50mm1000GB/
12、T7689.5耐碱断裂强力保留率（经纬向），%50GB/T20102断裂伸长率，%5.0GB/T7689.54.4.4YZ连接锚固件采用原生的聚酰胺、聚乙烯或聚丙烯制造，抗拉承载力不小于3kN,圆盘直径不小于60mm,其他性能指标应符合现行外墙保温用锚栓JG/T366要求。4.4.5饰面材料（建筑涂料、饰面砂浆、柔性饰面破）应符合现行国家、行业及辽宁省相关产品技术标准的要求。4. 4.6防水材料应符合现行国家、行业及辽宁省相关产品技术标准的要求。5设计5.1一般规定4.1.1 根据建筑工程实际情况，应采取合理的自保温砌块砌体结构布置形式，并应进行自承重结构设计和建筑设计。自保温砌块及砌体的结构
13、设计计算指标应按现行行业标准混凝土小型空心砌块建筑技术规程JGJ/T14的规定执行。5. 1.2YZ自保温系统设计应提供节点构造设计，宜按照附录A做法设计。5.1.3自保温砌块砌体中的结构性热桥部位可结合预制兔合保温免拆模板使用，该部位经处理后与自保温砌块砌体部位的连接界面宜齐平。5.1.4在室外地坪以下或防潮层以下的砌体中不应采用自保温砌块。5.2节能设计5.2.1YZ自保温系统的节能设计应符合现行国家和地方建筑节能设计标准的规定。5.2.2YZ自保温系统的热阻应按各构造层厚度计算确定，其主要组成材料导热系数的修正系数按表5.2.2取值。表5.2.2主要组成材料导热系数的修正系数材料名称修正
14、系数受力块体1.05挤塑聚苯板（XPS）1.10石墨挤塑聚苯板（SXPS）1.10石墨模塑聚苯板（SEPS）1.05聚氨酯板（PU）1.15热固复合聚苯乙烯泡沫板1.15.2.3YZ自保温系统的其他部位，如外门、窗洞口四周侧面、凸窗上下顶板、空调机室外搁板、封闭阳台栏板、女儿墙、外墙挑出构件及附墙部件等热桥部位均应做保温、防水处理。5.2.4自保温砌块砌体与门、窗框之间的缝隙应采用高效保温材料填充，并用密封胶嵌缝，不得采用水泥砂浆填缝。5.2.5自保温砌块外墙工程中结构性热桥部位的传热阻应符合现行国家标准民用建筑热工设计规范GB50176规定的最小传热阻计算值的要求，并保证其内表面温度不低于室内空气露点温度。5.2.6预制复合保温免拆模板的热阻计算取值按照预制复合保温免拆模板应用技术规程DB21/T3236的规定。5.3结构设计5. 3.1自保温砌块的选型和厚度应根据
