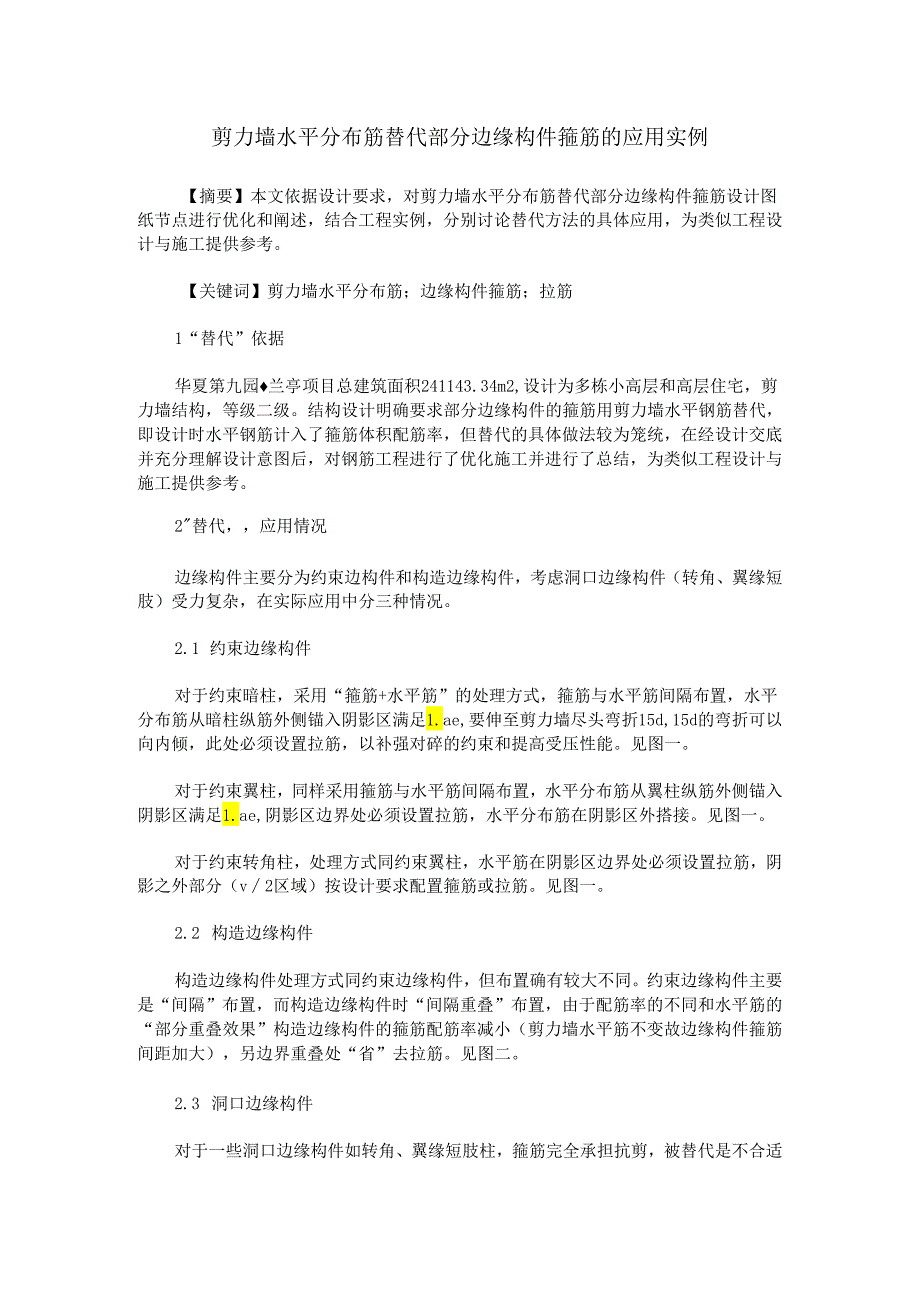

1、剪力墙水平分布筋替代部分边缘构件箍筋的应用实例【摘要】本文依据设计要求，对剪力墙水平分布筋替代部分边缘构件箍筋设计图纸节点进行优化和阐述，结合工程实例，分别讨论替代方法的具体应用，为类似工程设计与施工提供参考。【关键词】剪力墙水平分布筋；边缘构件箍筋；拉筋1“替代”依据华夏第九园兰亭项目总建筑面积241143.34m2,设计为多栋小高层和高层住宅，剪力墙结构，等级二级。结构设计明确要求部分边缘构件的箍筋用剪力墙水平钢筋替代，即设计时水平钢筋计入了箍筋体积配筋率，但替代的具体做法较为笼统，在经设计交底并充分理解设计意图后，对钢筋工程进行了优化施工并进行了总结，为类似工程设计与施工提供参考。2替代
2、，应用情况边缘构件主要分为约束边构件和构造边缘构件，考虑洞口边缘构件（转角、翼缘短肢）受力复杂，在实际应用中分三种情况。2.1 约束边缘构件对于约束暗柱，采用“箍筋+水平筋”的处理方式，箍筋与水平筋间隔布置，水平分布筋从暗柱纵筋外侧锚入阴影区满足1.ae,要伸至剪力墙尽头弯折15d,15d的弯折可以向内倾，此处必须设置拉筋，以补强对碎的约束和提高受压性能。见图一。对于约束翼柱，同样采用箍筋与水平筋间隔布置，水平分布筋从翼柱纵筋外侧锚入阴影区满足1.ae,阴影区边界处必须设置拉筋，水平分布筋在阴影区外搭接。见图一。对于约束转角柱，处理方式同约束翼柱，水平筋在阴影区边界处必须设置拉筋，阴影之外部分

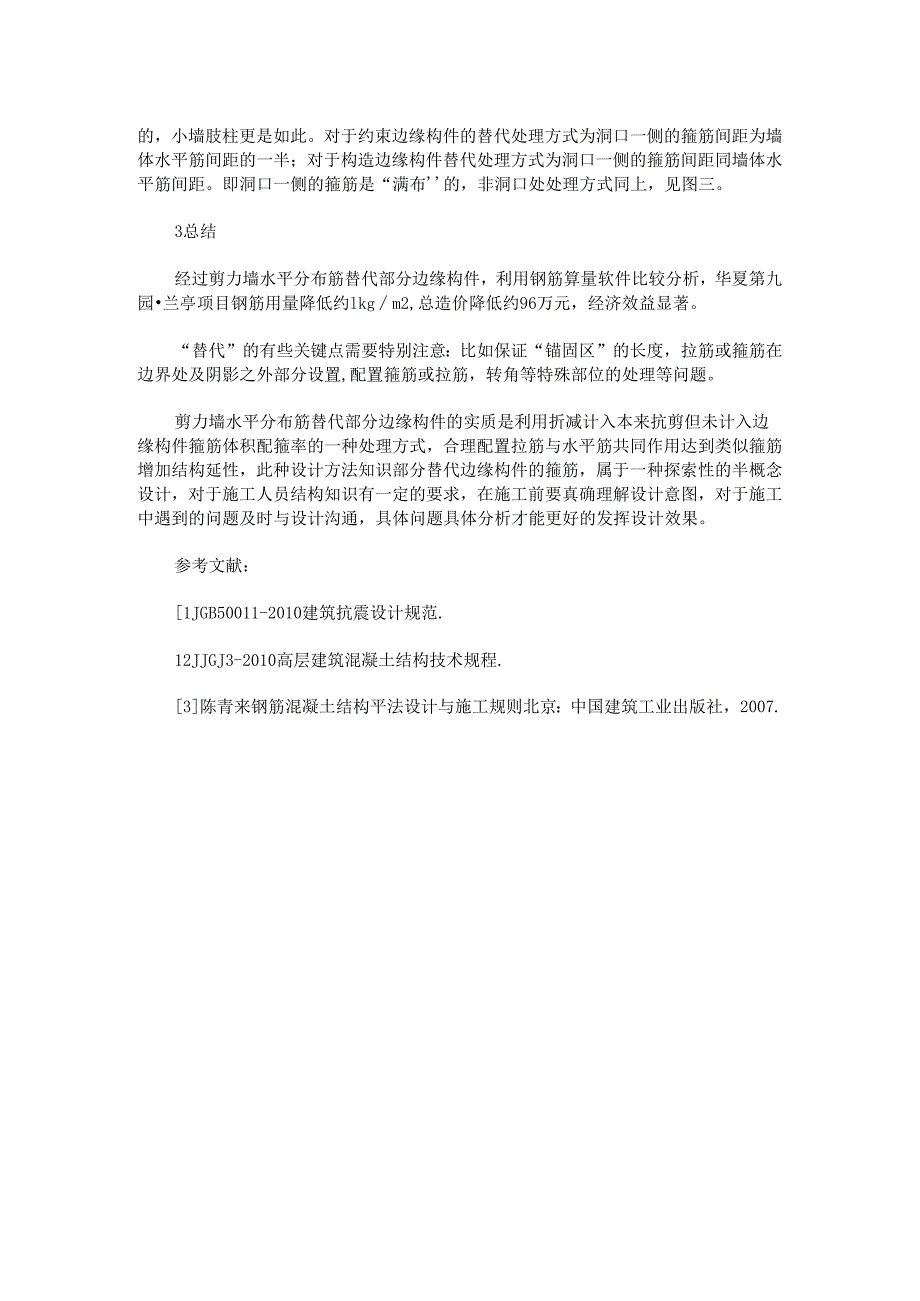

3、（v2区域）按设计要求配置箍筋或拉筋。见图一。2.2 构造边缘构件构造边缘构件处理方式同约束边缘构件，但布置确有较大不同。约束边缘构件主要是“间隔”布置，而构造边缘构件时“间隔重叠”布置，由于配筋率的不同和水平筋的“部分重叠效果”构造边缘构件的箍筋配筋率减小（剪力墙水平筋不变故边缘构件箍筋间距加大），另边界重叠处“省”去拉筋。见图二。2.3 洞口边缘构件对于一些洞口边缘构件如转角、翼缘短肢柱，箍筋完全承担抗剪，被替代是不合适的，小墙肢柱更是如此。对于约束边缘构件的替代处理方式为洞口一侧的箍筋间距为墙体水平筋间距的一半；对于构造边缘构件替代处理方式为洞口一侧的箍筋间距同墙体水平筋间距。即洞口一侧
4、的箍筋是“满布的，非洞口处处理方式同上，见图三。3总结经过剪力墙水平分布筋替代部分边缘构件，利用钢筋算量软件比较分析，华夏第九园兰亭项目钢筋用量降低约lkgm2,总造价降低约96万元，经济效益显著。“替代”的有些关键点需要特别注意：比如保证“锚固区”的长度，拉筋或箍筋在边界处及阴影之外部分设置,配置箍筋或拉筋，转角等特殊部位的处理等问题。剪力墙水平分布筋替代部分边缘构件的实质是利用折减计入本来抗剪但未计入边缘构件箍筋体积配箍率的一种处理方式，合理配置拉筋与水平筋共同作用达到类似箍筋增加结构延性，此种设计方法知识部分替代边缘构件的箍筋，属于一种探索性的半概念设计，对于施工人员结构知识有一定的要求，在施工前要真确理解设计意图，对于施工中遇到的问题及时与设计沟通，具体问题具体分析才能更好的发挥设计效果。参考文献：1JGB50011-2010建筑抗震设计规范.12JJGJ3-2010高层建筑混凝土结构技术规程.3陈青来钢筋混凝土结构平法设计与施工规则北京：中国建筑工业出版社，2007.
