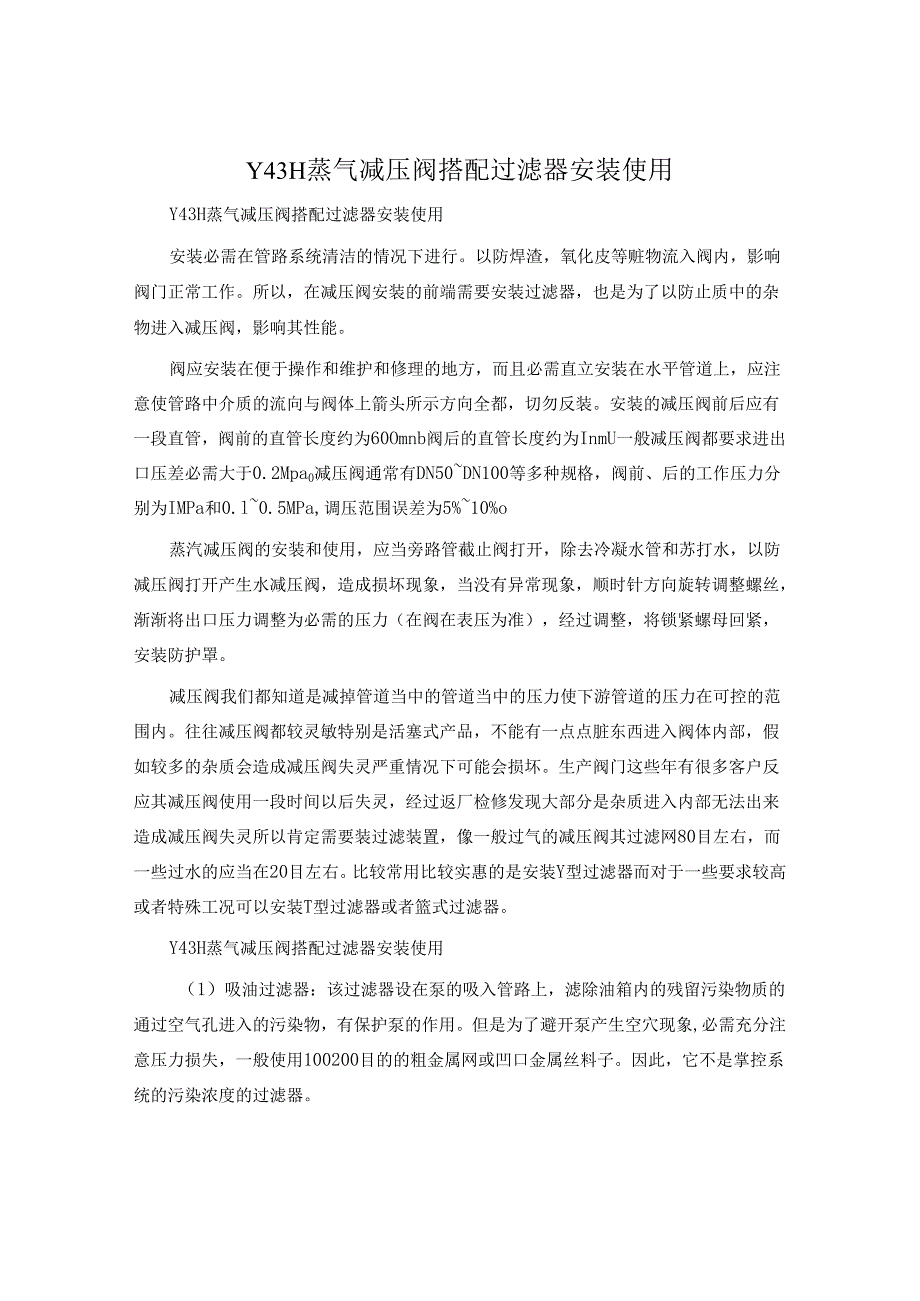

1、Y43H蒸气减压阀搭配过滤器安装使用Y43H蒸气减压阀搭配过滤器安装使用安装必需在管路系统清洁的情况下进行。以防焊渣，氧化皮等赃物流入阀内，影响阀门正常工作。所以，在减压阀安装的前端需要安装过滤器，也是为了以防止质中的杂物进入减压阀，影响其性能。阀应安装在便于操作和维护和修理的地方，而且必需直立安装在水平管道上，应注意使管路中介质的流向与阀体上箭头所示方向全都，切勿反装。安装的减压阀前后应有一段直管，阀前的直管长度约为60Omnb阀后的直管长度约为InmU一般减压阀都要求进出口压差必需大于0.2Mpa0减压阀通常有DN50DN100等多种规格，阀前、后的工作压力分别为IMPa和0.l0.5MP
2、a,调压范围误差为5%10%o蒸汽减压阀的安装和使用，应当旁路管截止阀打开，除去冷凝水管和苏打水，以防减压阀打开产生水减压阀，造成损坏现象，当没有异常现象，顺时针方向旋转调整螺丝，渐渐将出口压力调整为必需的压力（在阀在表压为准），经过调整，将锁紧螺母回紧，安装防护罩。减压阀我们都知道是减掉管道当中的管道当中的压力使下游管道的压力在可控的范围内。往往减压阀都较灵敏特别是活塞式产品，不能有一点点脏东西进入阀体内部，假如较多的杂质会造成减压阀失灵严重情况下可能会损坏。生产阀门这些年有很多客户反应其减压阀使用一段时间以后失灵，经过返厂检修发现大部分是杂质进入内部无法出来造成减压阀失灵所以肯定需要装过滤

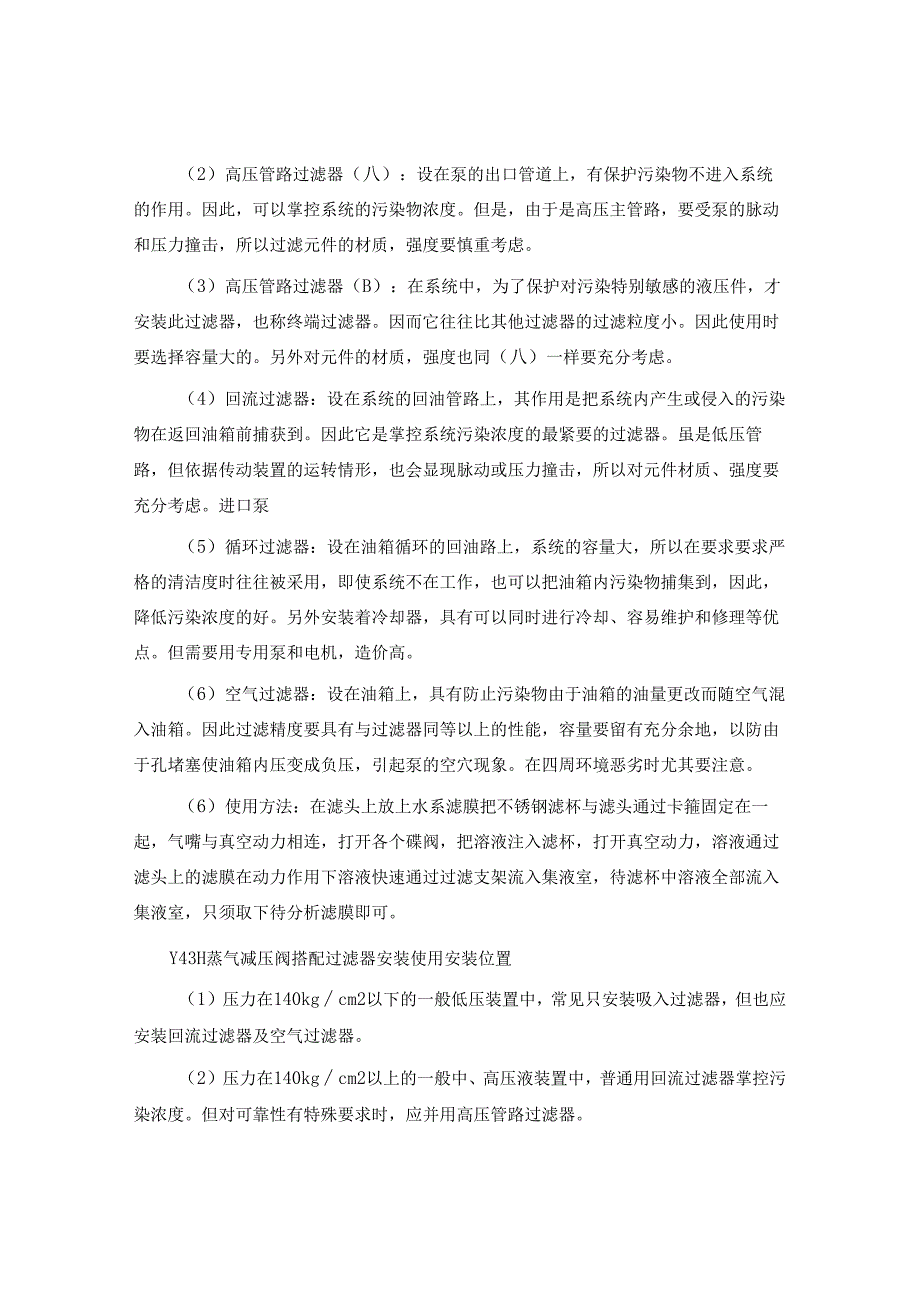

3、装置，像一般过气的减压阀其过滤网80目左右，而一些过水的应当在20目左右。比较常用比较实惠的是安装Y型过滤器而对于一些要求较高或者特殊工况可以安装T型过滤器或者篮式过滤器。Y43H蒸气减压阀搭配过滤器安装使用（1）吸油过滤器：该过滤器设在泵的吸入管路上，滤除油箱内的残留污染物质的通过空气孔进入的污染物，有保护泵的作用。但是为了避开泵产生空穴现象,必需充分注意压力损失，一般使用100200目的的粗金属网或凹口金属丝料子。因此，它不是掌控系统的污染浓度的过滤器。（2）高压管路过滤器（八）：设在泵的出口管道上，有保护污染物不进入系统的作用。因此，可以掌控系统的污染物浓度。但是，由于是高压主管路，要受
4、泵的脉动和压力撞击，所以过滤元件的材质，强度要慎重考虑。（3）高压管路过滤器（B）：在系统中，为了保护对污染特别敏感的液压件，才安装此过滤器，也称终端过滤器。因而它往往比其他过滤器的过滤粒度小。因此使用时要选择容量大的。另外对元件的材质，强度也同（八）一样要充分考虑。（4）回流过滤器：设在系统的回油管路上，其作用是把系统内产生或侵入的污染物在返回油箱前捕获到。因此它是掌控系统污染浓度的最紧要的过滤器。虽是低压管路，但依据传动装置的运转情形，也会显现脉动或压力撞击，所以对元件材质、强度要充分考虑。进口泵（5）循环过滤器：设在油箱循环的回油路上，系统的容量大，所以在要求要求严格的清洁度时往往被采用
5、，即使系统不在工作，也可以把油箱内污染物捕集到，因此，降低污染浓度的好。另外安装着冷却器，具有可以同时进行冷却、容易维护和修理等优点。但需要用专用泵和电机，造价高。（6）空气过滤器：设在油箱上，具有防止污染物由于油箱的油量更改而随空气混入油箱。因此过滤精度要具有与过滤器同等以上的性能，容量要留有充分余地，以防由于孔堵塞使油箱内压变成负压，引起泵的空穴现象。在四周环境恶劣时尤其要注意。（6）使用方法：在滤头上放上水系滤膜把不锈钢滤杯与滤头通过卡箍固定在一起，气嘴与真空动力相连，打开各个碟阀，把溶液注入滤杯，打开真空动力，溶液通过滤头上的滤膜在动力作用下溶液快速通过过滤支架流入集液室，待滤杯中溶液

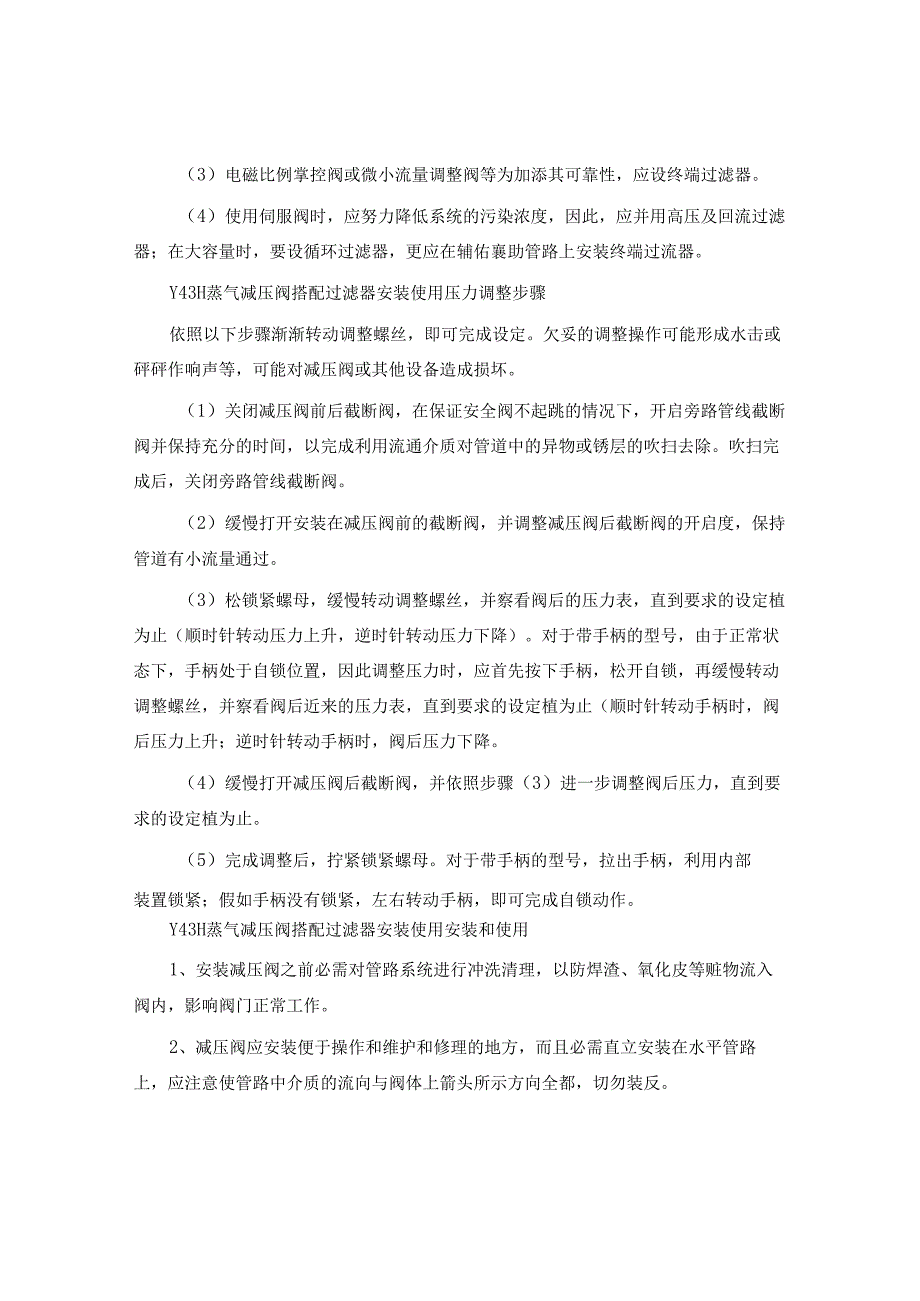

6、全部流入集液室，只须取下待分析滤膜即可。Y43H蒸气减压阀搭配过滤器安装使用安装位置（1）压力在140kgcm2以下的一般低压装置中，常见只安装吸入过滤器，但也应安装回流过滤器及空气过滤器。（2）压力在140kgcm2以上的一般中、高压液装置中，普通用回流过滤器掌控污染浓度。但对可靠性有特殊要求时，应并用高压管路过滤器。（3）电磁比例掌控阀或微小流量调整阀等为加添其可靠性，应设终端过滤器。（4）使用伺服阀时，应努力降低系统的污染浓度，因此，应并用高压及回流过滤器；在大容量时，要设循环过滤器，更应在辅佑襄助管路上安装终端过流器。Y43H蒸气减压阀搭配过滤器安装使用压力调整步骤依照以下步骤渐渐转动
7、调整螺丝，即可完成设定。欠妥的调整操作可能形成水击或砰砰作响声等，可能对减压阀或其他设备造成损坏。（1）关闭减压阀前后截断阀，在保证安全阀不起跳的情况下，开启旁路管线截断阀并保持充分的时间，以完成利用流通介质对管道中的异物或锈层的吹扫去除。吹扫完成后，关闭旁路管线截断阀。（2）缓慢打开安装在减压阀前的截断阀，并调整减压阀后截断阀的开启度，保持管道有小流量通过。（3）松锁紧螺母，缓慢转动调整螺丝，并察看阀后的压力表，直到要求的设定植为止（顺时针转动压力上升，逆时针转动压力下降）。对于带手柄的型号，由于正常状态下，手柄处于自锁位置，因此调整压力时，应首先按下手柄，松开自锁，再缓慢转动调整螺丝，并察
8、看阀后近来的压力表，直到要求的设定植为止（顺时针转动手柄时，阀后压力上升；逆时针转动手柄时，阀后压力下降。（4）缓慢打开减压阀后截断阀，并依照步骤（3）进一步调整阀后压力，直到要求的设定植为止。（5）完成调整后，拧紧锁紧螺母。对于带手柄的型号，拉出手柄，利用内部装置锁紧；假如手柄没有锁紧，左右转动手柄，即可完成自锁动作。Y43H蒸气减压阀搭配过滤器安装使用安装和使用1、安装减压阀之前必需对管路系统进行冲洗清理，以防焊渣、氧化皮等赃物流入阀内，影响阀门正常工作。2、减压阀应安装便于操作和维护和修理的地方，而且必需直立安装在水平管路上，应注意使管路中介质的流向与阀体上箭头所示方向全都，切勿装反。3、减压阀在安装使用时，应先把旁通管路上的截止阀打开，排出管路中的冷凝水和汽水混合物，以防减压阀开启时产生水击现象损坏减压阀，当无异常现象后，按顺时针方向缓慢旋转调整螺钉，将出口压力调至所需要的压力（以阀后表压为准），调整好后，将锁紧螺母背紧，拧上防护罩。4、减压阀前应安装过滤器，以防止介质中的杂质进入减压阀，影响其性能。5、安装的减压阀前后应有一段直管，阀前直管长度约为600毫米，阀后直管长度约为1000毫米。6、减压阀进口还要装汽水分别器和疏水阀，减压阀出口也要装疏水阀。
