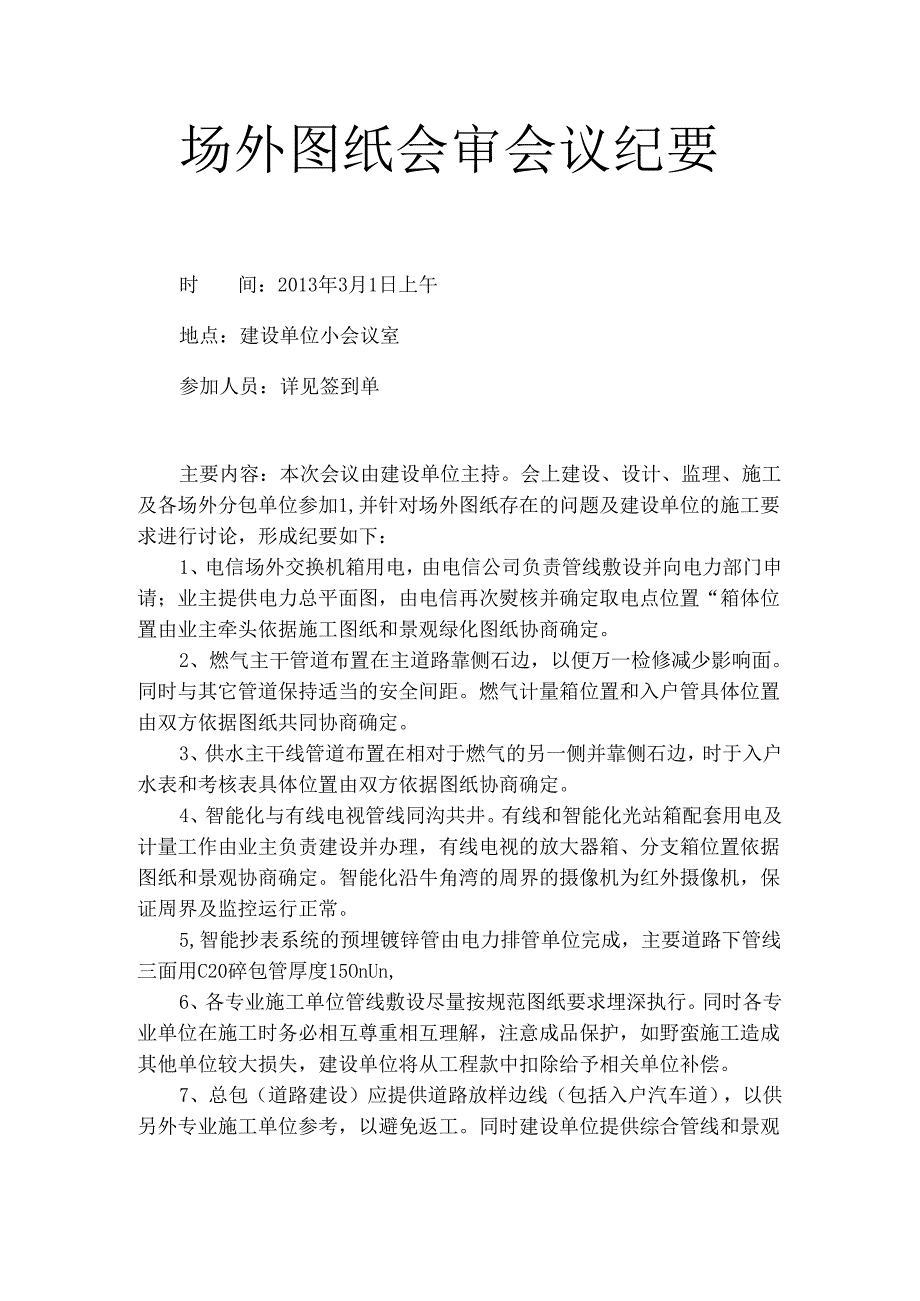

1、场外图纸会审会议纪要时间：2013年3月1日上午地点：建设单位小会议室参加人员：详见签到单主要内容：本次会议由建设单位主持。会上建设、设计、监理、施工及各场外分包单位参加1,并针对场外图纸存在的问题及建设单位的施工要求进行讨论，形成纪要如下：1、电信场外交换机箱用电，由电信公司负责管线敷设并向电力部门申请；业主提供电力总平面图，由电信再次熨核并确定取电点位置“箱体位置由业主牵头依据施工图纸和景观绿化图纸协商确定。2、燃气主干管道布置在主道路靠侧石边，以便万一检修减少影响面。同时与其它管道保持适当的安全间距。燃气计量箱位置和入户管具体位置由双方依据图纸共同协商确定。3、供水主干线管道布置在相对于
2、燃气的另一侧并靠侧石边，时于入户水表和考核表具体位置由双方依据图纸协商确定。4、智能化与有线电视管线同沟共井。有线和智能化光站箱配套用电及计量工作由业主负责建设并办理，有线电视的放大器箱、分支箱位置依据图纸和景观协商确定。智能化沿牛角湾的周界的摄像机为红外摄像机，保证周界及监控运行正常。5,智能抄表系统的预埋镀锌管由电力排管单位完成，主要道路下管线三面用C20碎包管厚度15OnUn,6、各专业施工单位管线敷设尽量按规范图纸要求埋深执行。同时各专业单位在施工时务必相互尊重相互理解，注意成品保护，如野蛮施工造成其他单位较大损失，建设单位将从工程款中扣除给予相关单位补偿。7、总包（道路建设）应提供道

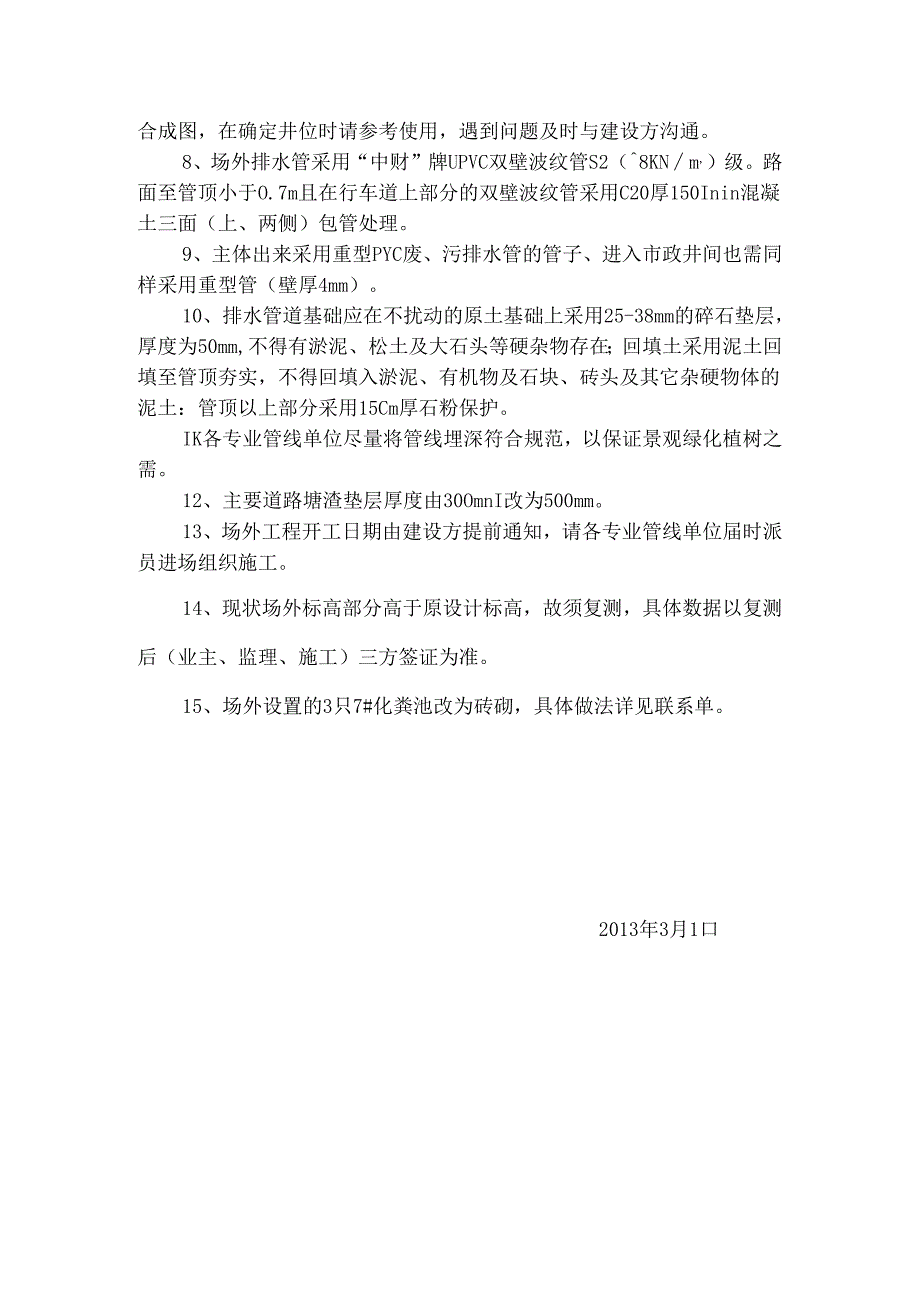

3、路放样边线（包括入户汽车道），以供另外专业施工单位参考，以避免返工。同时建设单位提供综合管线和景观合成图，在确定井位时请参考使用，遇到问题及时与建设方沟通。8、场外排水管采用“中财”牌UPVC双壁波纹管S2（8KNm,）级。路面至管顶小于O.7m且在行车道上部分的双壁波纹管采用C20厚150Inin混凝土三面（上、两侧）包管处理。9、主体出来采用重型PYC废、污排水管的管子、进入市政井间也需同样采用重型管（壁厚4mm）。10、排水管道基础应在不扰动的原土基础上采用25-38mm的碎石垫层，厚度为50mm,不得有淤泥、松土及大石头等硬杂物存在；回填土采用泥土回填至管顶夯实，不得回填入淤泥、有机物及石块、砖头及其它杂硬物体的泥土：管顶以上部分采用15Cm厚石粉保护。IK各专业管线单位尽量将管线埋深符合规范，以保证景观绿化植树之需。12、主要道路塘渣垫层厚度由30OmnI改为500mm。13、场外工程开工日期由建设方提前通知，请各专业管线单位届时派员进场组织施工。14、现状场外标高部分高于原设计标高，故须复测，具体数据以复测后（业主、监理、施工）三方签证为准。15、场外设置的3只7#化粪池改为砖砌，具体做法详见联系单。2013年3月1口
