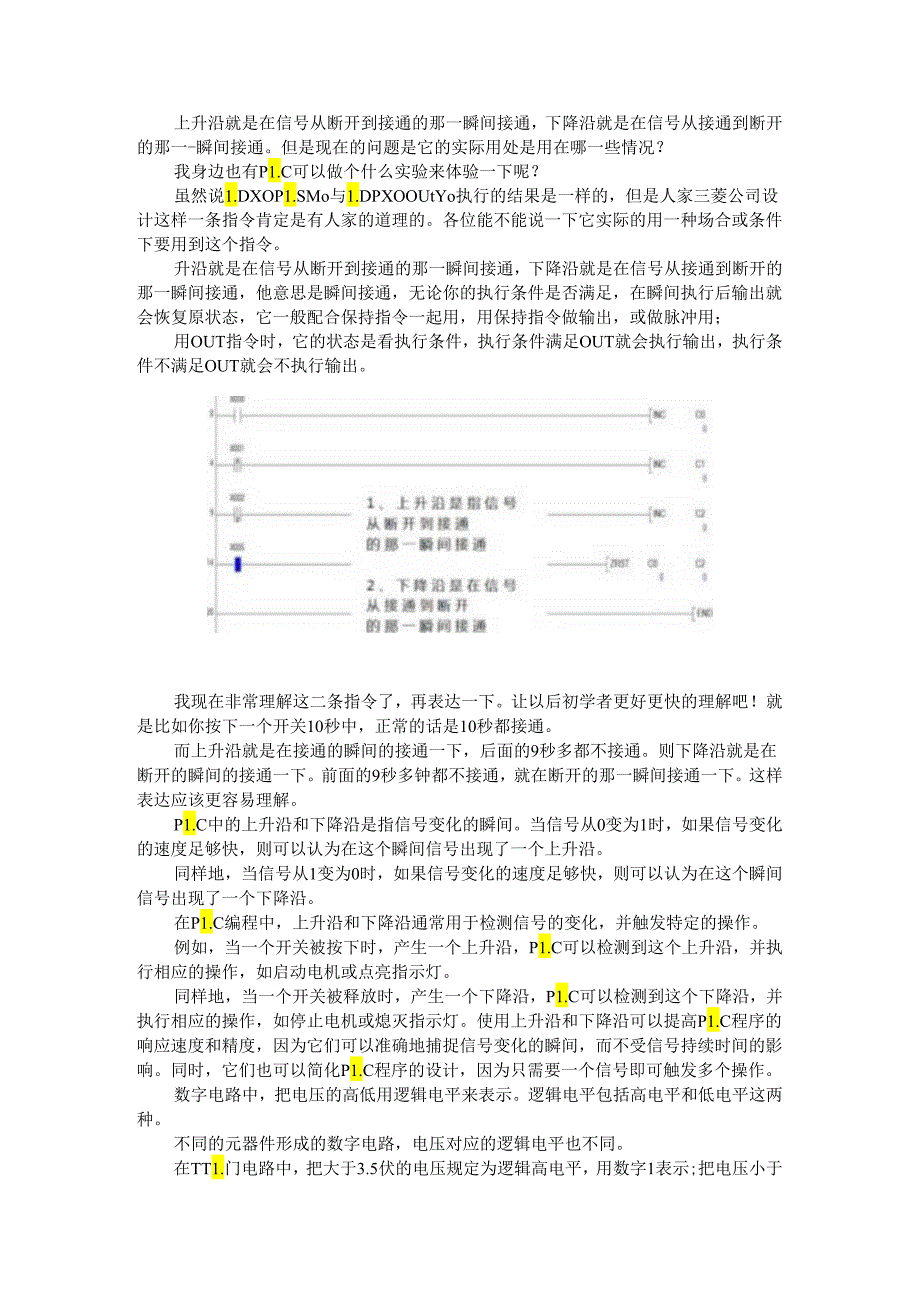

1、上升沿就是在信号从断开到接通的那一瞬间接通，下降沿就是在信号从接通到断开的那一-瞬间接通。但是现在的问题是它的实际用处是用在哪一些情况？我身边也有P1.C可以做个什么实验来体验一下呢？虽然说1.DXOP1.SMo与1.DPXOOUtYo执行的结果是一样的，但是人家三菱公司设计这样一条指令肯定是有人家的道理的。各位能不能说一下它实际的用一种场合或条件下要用到这个指令。升沿就是在信号从断开到接通的那一瞬间接通，下降沿就是在信号从接通到断开的那一瞬间接通，他意思是瞬间接通，无论你的执行条件是否满足，在瞬间执行后输出就会恢复原状态，它一般配合保持指令一起用，用保持指令做输出，或做脉冲用；用OUT指令时
2、，它的状态是看执行条件，执行条件满足OUT就会执行输出，执行条件不满足OUT就会不执行输出。我现在非常理解这二条指令了，再表达一下。让以后初学者更好更快的理解吧！就是比如你按下一个开关10秒中，正常的话是10秒都接通。而上升沿就是在接通的瞬间的接通一下，后面的9秒多都不接通。则下降沿就是在断开的瞬间的接通一下。前面的9秒多钟都不接通，就在断开的那一瞬间接通一下。这样表达应该更容易理解。P1.C中的上升沿和下降沿是指信号变化的瞬间。当信号从0变为1时，如果信号变化的速度足够快，则可以认为在这个瞬间信号出现了一个上升沿。同样地，当信号从1变为0时，如果信号变化的速度足够快，则可以认为在这个瞬间信号
3、出现了一个下降沿。在P1.C编程中，上升沿和下降沿通常用于检测信号的变化，并触发特定的操作。例如，当一个开关被按下时，产生一个上升沿，P1.C可以检测到这个上升沿，并执行相应的操作，如启动电机或点亮指示灯。同样地，当一个开关被释放时，产生一个下降沿，P1.C可以检测到这个下降沿，并执行相应的操作，如停止电机或熄灭指示灯。使用上升沿和下降沿可以提高P1.C程序的响应速度和精度，因为它们可以准确地捕捉信号变化的瞬间，而不受信号持续时间的影响。同时，它们也可以简化P1.C程序的设计，因为只需要一个信号即可触发多个操作。数字电路中，把电压的高低用逻辑电平来表示。逻辑电平包括高电平和低电平这两种。不同的

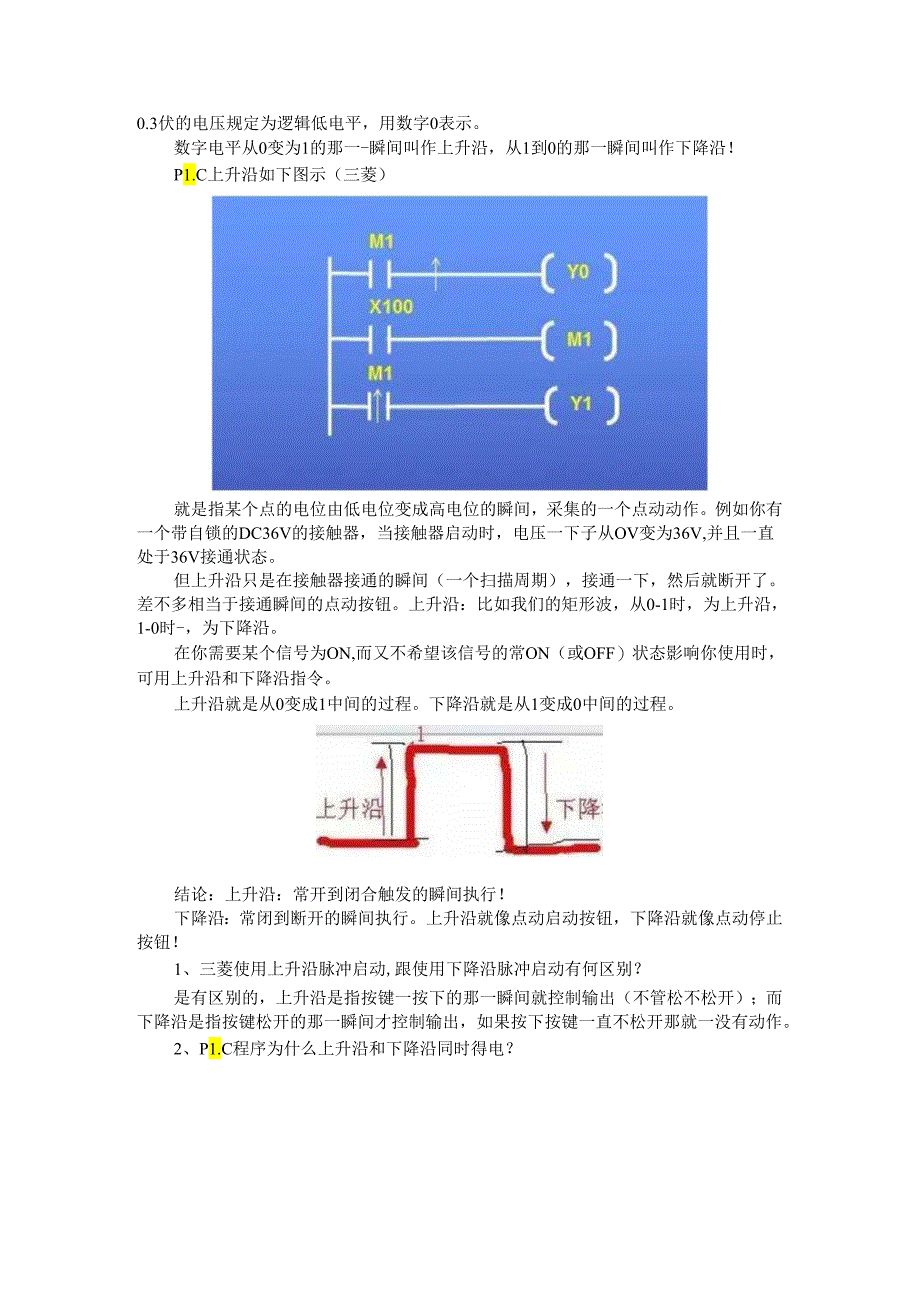

4、元器件形成的数字电路，电压对应的逻辑电平也不同。在TT1.门电路中，把大于3.5伏的电压规定为逻辑高电平，用数字1表示;把电压小于0.3伏的电压规定为逻辑低电平，用数字0表示。数字电平从0变为1的那一-瞬间叫作上升沿，从1到0的那一瞬间叫作下降沿！P1.C上升沿如下图示（三菱）就是指某个点的电位由低电位变成高电位的瞬间，采集的一个点动动作。例如你有一个带自锁的DC36V的接触器，当接触器启动时，电压一下子从OV变为36V,并且一直处于36V接通状态。但上升沿只是在接触器接通的瞬间（一个扫描周期），接通一下，然后就断开了。差不多相当于接通瞬间的点动按钮。上升沿：比如我们的矩形波，从0-1时，为上
5、升沿，1-0时-，为下降沿。在你需要某个信号为ON,而又不希望该信号的常ON（或OFF）状态影响你使用时，可用上升沿和下降沿指令。上升沿就是从0变成1中间的过程。下降沿就是从1变成0中间的过程。结论：上升沿：常开到闭合触发的瞬间执行！下降沿：常闭到断开的瞬间执行。上升沿就像点动启动按钮，下降沿就像点动停止按钮！1、三菱使用上升沿脉冲启动,跟使用下降沿脉冲启动有何区别？是有区别的，上升沿是指按键一按下的那一瞬间就控制输出（不管松不松开）；而下降沿是指按键松开的那一瞬间才控制输出，如果按下按键一直不松开那就一没有动作。2、P1.C程序为什么上升沿和下降沿同时得电？上升沿是信号接通的瞬间下降沿是信号

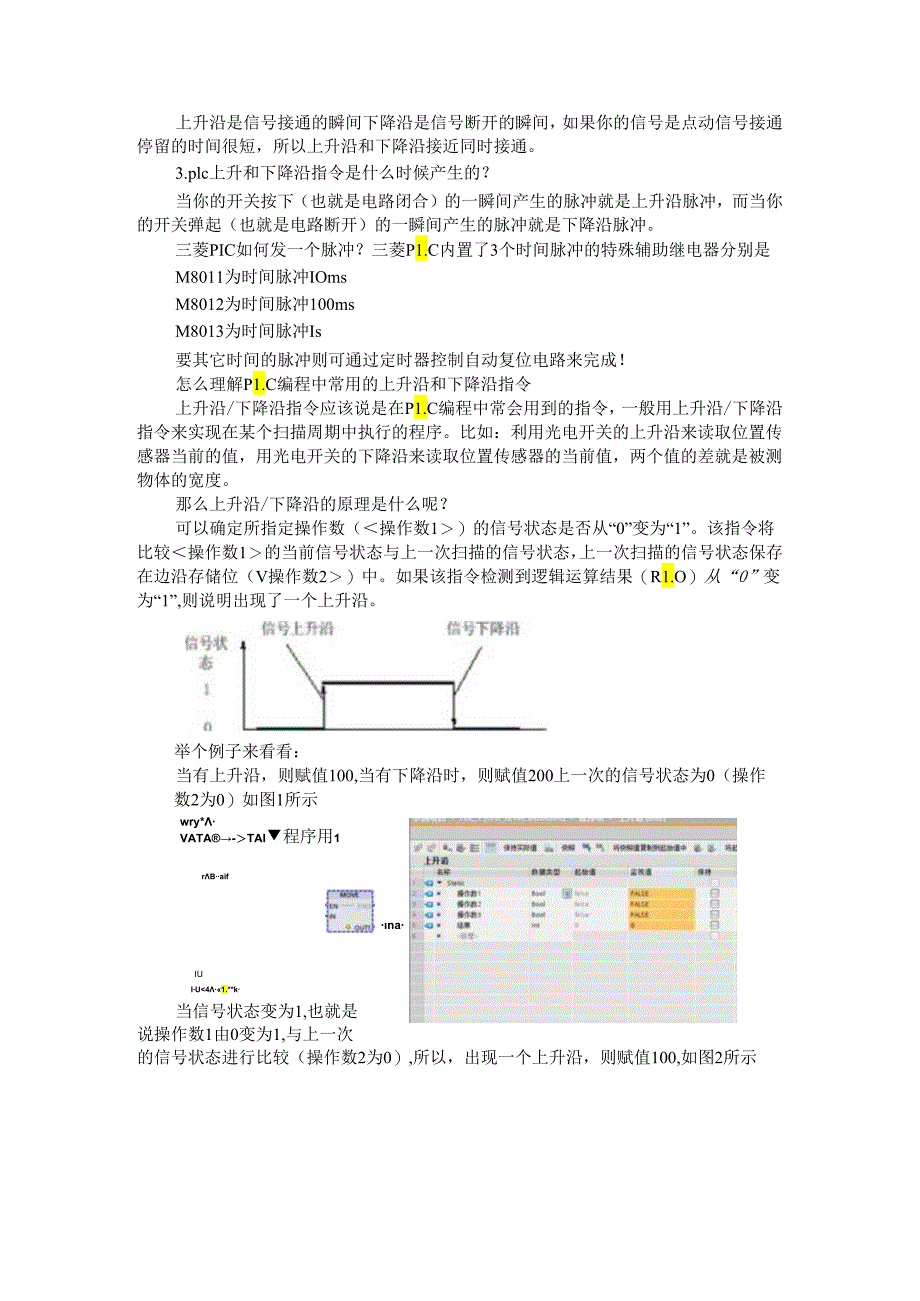

6、断开的瞬间，如果你的信号是点动信号接通停留的时间很短，所以上升沿和下降沿接近同时接通。3.plc上升和下降沿指令是什么时候产生的？当你的开关按下（也就是电路闭合）的一瞬间产生的脉冲就是上升沿脉冲，而当你的开关弹起（也就是电路断开）的一瞬间产生的脉冲就是下降沿脉冲。三菱PIC如何发一个脉冲？三菱P1.C内置了3个时间脉冲的特殊辅助继电器分别是M8011为时间脉冲IOmsM8012为时间脉冲100msM8013为时间脉冲Is要其它时间的脉冲则可通过定时器控制自动复位电路来完成！怎么理解P1.C编程中常用的上升沿和下降沿指令上升沿/下降沿指令应该说是在P1.C编程中常会用到的指令，一般用上升沿/下降
7、沿指令来实现在某个扫描周期中执行的程序。比如：利用光电开关的上升沿来读取位置传感器当前的值，用光电开关的下降沿来读取位置传感器的当前值，两个值的差就是被测物体的宽度。那么上升沿/下降沿的原理是什么呢？可以确定所指定操作数（操作数1）的信号状态是否从“0”变为“1”。该指令将比较操作数1的当前信号状态与上一次扫描的信号状态，上一次扫描的信号状态保存在边沿存储位（V操作数2）中。如果该指令检测到逻辑运算结果（R1.O）从“0”变为“1”,则说明出现了一个上升沿。IUna举个例子来看看：当有上升沿，则赋值100,当有下降沿时，则赋值200上一次的信号状态为0（操作数2为0）如图1所示wry*VATA-TAI程序用1rBaifIU41.*k当信号状态变为1,也就是说操作数1由0变为1,与上一次的信号状态进行比较（操作数2为0）,所以，出现一个上升沿，则赋值100,如图2所示注：这里要说明的是，上升沿和下降沿是在当前扫描周期内有效，也就是说图2中的操作数1与图1中的操作数2进行比较。当信号状态变为0,也就是说操作数1由1变为0,与上一次的信号状态进行比较（操作数3为1）,所以，出现一个下降沿，则赋值200,如图3所示总结一下：上升沿和下降沿指令就是对当前信号的扫描状态与上一次的扫描状态进行比较，若与上一次扫描状态相反则使能对应的上升沿或下降沿指令。
