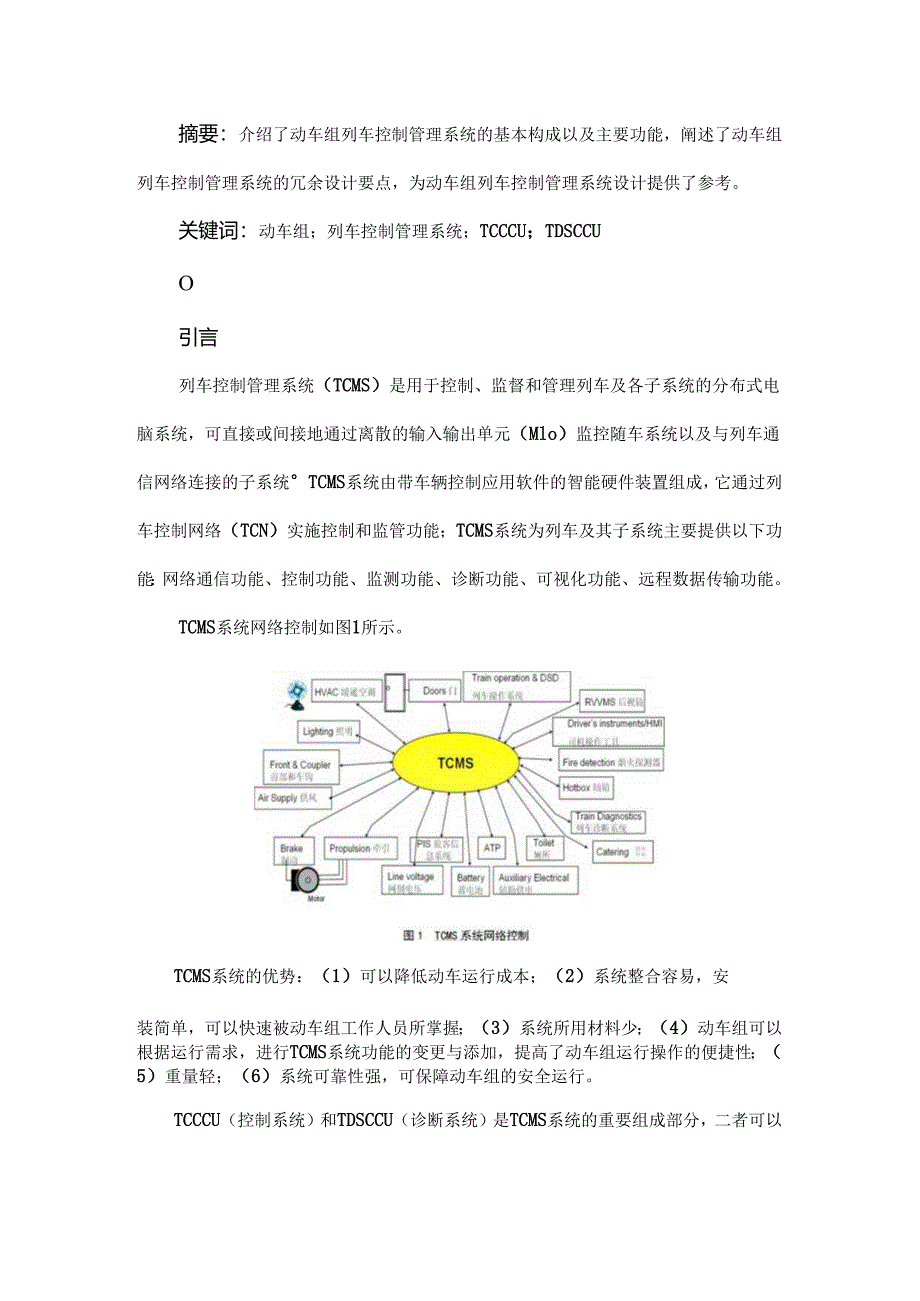

1、摘要：介绍了动车组列车控制管理系统的基本构成以及主要功能，阐述了动车组列车控制管理系统的冗余设计要点，为动车组列车控制管理系统设计提供了参考。关键词：动车组；列车控制管理系统；TCCCU；TDSCCUO引言列车控制管理系统（TCMS）是用于控制、监督和管理列车及各子系统的分布式电脑系统，可直接或间接地通过离散的输入输出单元（Mlo）监控随车系统以及与列车通信网络连接的子系统TCMS系统由带车辆控制应用软件的智能硬件装置组成，它通过列车控制网络（TCN）实施控制和监管功能；TCMS系统为列车及其子系统主要提供以下功能：网络通信功能、控制功能、监测功能、诊断功能、可视化功能、远程数据传输功能。TC

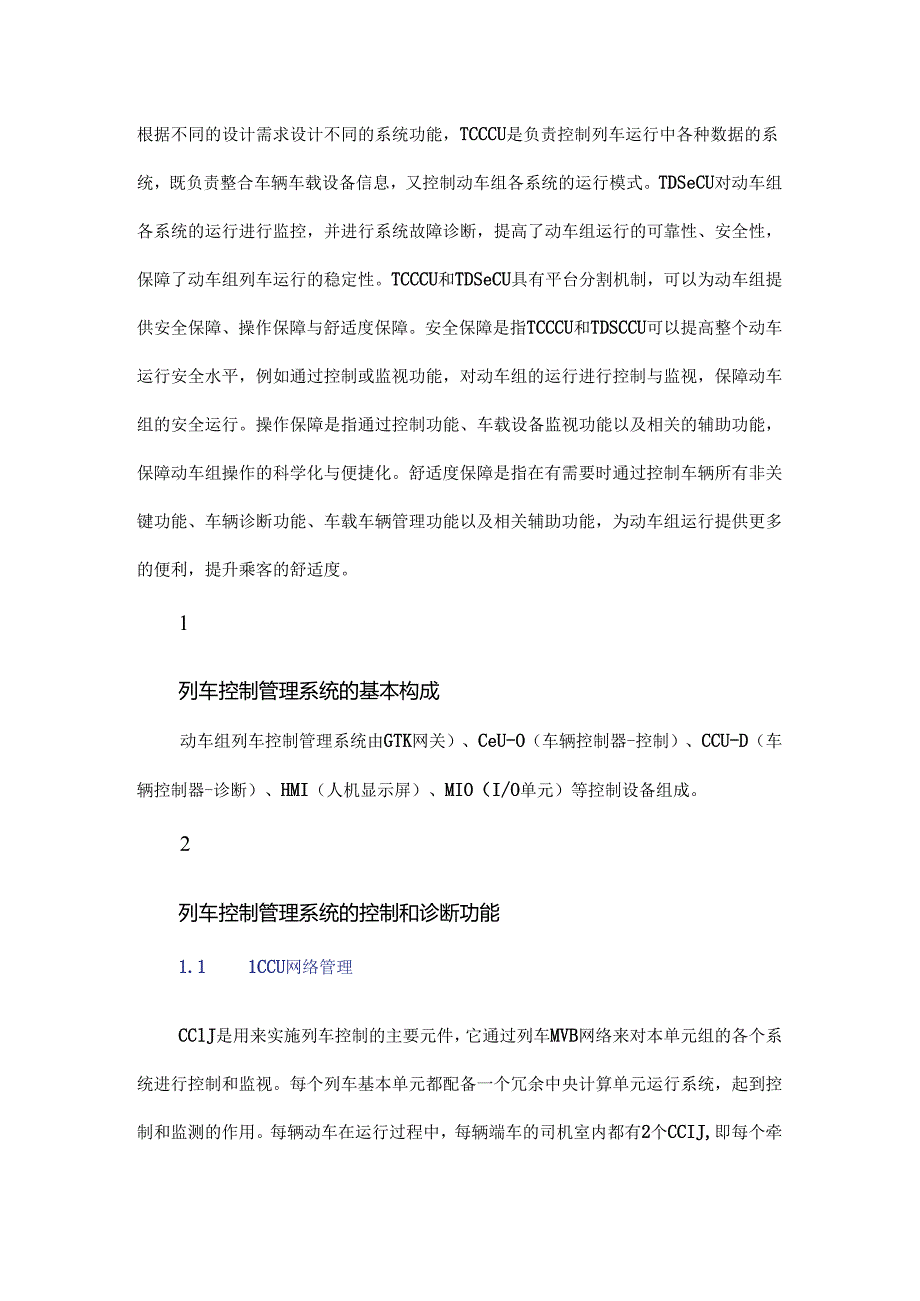

2、MS系统网络控制如图1所示。TCMS系统的优势：（1）可以降低动车运行成本；（2）系统整合容易，安装简单，可以快速被动车组工作人员所掌握；（3）系统所用材料少；（4）动车组可以根据运行需求，进行TCMS系统功能的变更与添加，提高了动车组运行操作的便捷性；（5）重量轻；（6）系统可靠性强，可保障动车组的安全运行。TCCCU（控制系统）和TDSCCU（诊断系统）是TCMS系统的重要组成部分，二者可以根据不同的设计需求设计不同的系统功能，TCCCU是负责控制列车运行中各种数据的系统，既负责整合车辆车载设备信息，又控制动车组各系统的运行模式。TDSeCU对动车组各系统的运行进行监控，并进行系统故障诊断
3、，提高了动车组运行的可靠性、安全性，保障了动车组列车运行的稳定性。TCCCU和TDSeCU具有平台分割机制，可以为动车组提供安全保障、操作保障与舒适度保障。安全保障是指TCCCU和TDSCCU可以提高整个动车运行安全水平，例如通过控制或监视功能，对动车组的运行进行控制与监视，保障动车组的安全运行。操作保障是指通过控制功能、车载设备监视功能以及相关的辅助功能，保障动车组操作的科学化与便捷化。舒适度保障是指在有需要时通过控制车辆所有非关键功能、车辆诊断功能、车载车辆管理功能以及相关辅助功能，为动车组运行提供更多的便利，提升乘客的舒适度。1列车控制管理系统的基本构成动车组列车控制管理系统由GTK网关

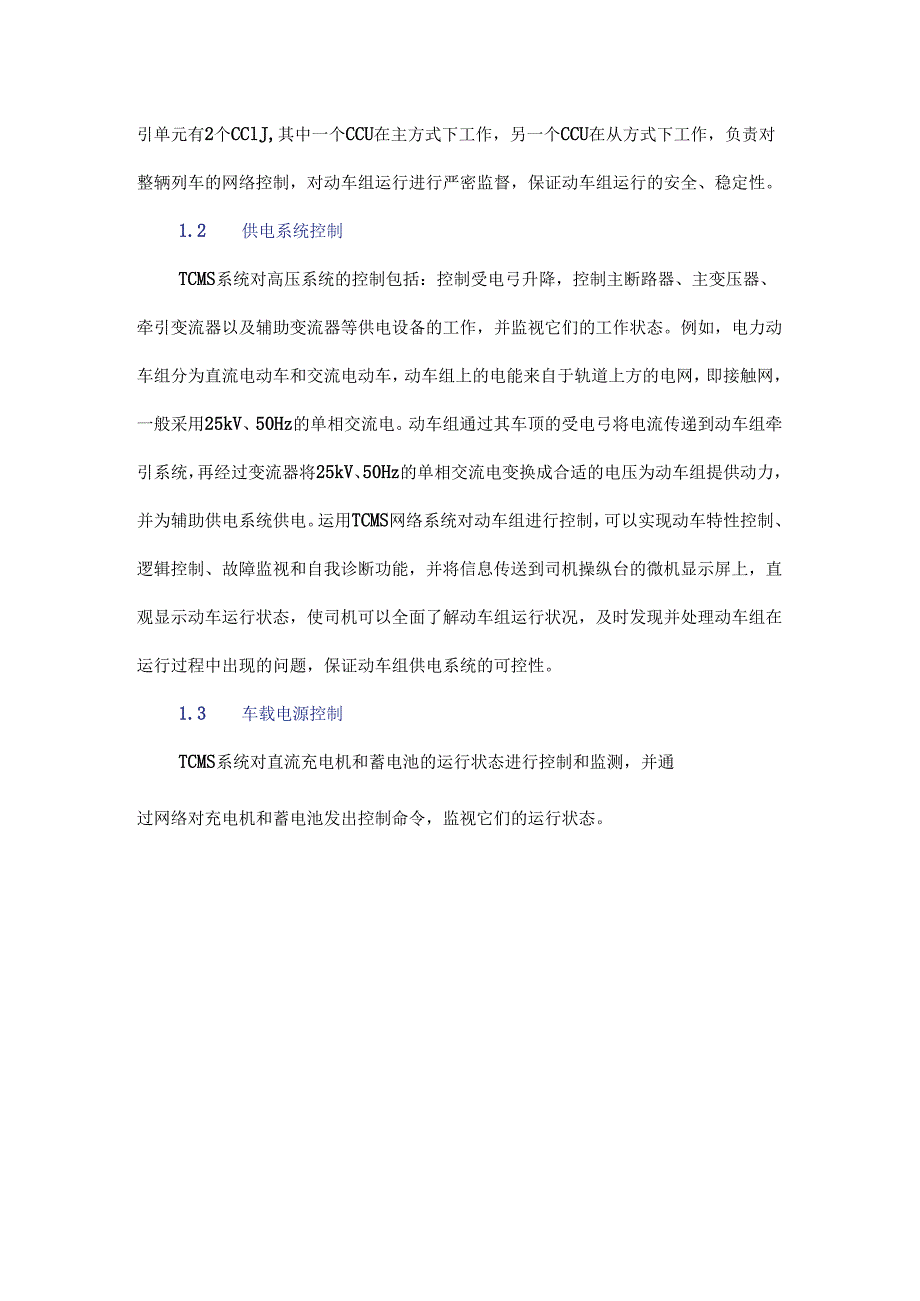

4、）、CeU-O（车辆控制器-控制）、CCU-D（车辆控制器-诊断）、HMI（人机显示屏）、MIO（I/O单元）等控制设备组成。2列车控制管理系统的控制和诊断功能1.1 1CCU网络管理CClJ是用来实施列车控制的主要元件，它通过列车MVB网络来对本单元组的各个系统进行控制和监视。每个列车基本单元都配备一个冗余中央计算单元运行系统，起到控制和监测的作用。每辆动车在运行过程中，每辆端车的司机室内都有2个CCIJ,即每个牵引单元有2个CClJ,其中一个CCU在主方式下工作，另一个CCU在从方式下工作，负责对整辆列车的网络控制，对动车组运行进行严密监督，保证动车组运行的安全、稳定性。1.2 供电系统控
5、制TCMS系统对高压系统的控制包括：控制受电弓升降，控制主断路器、主变压器、牵引变流器以及辅助变流器等供电设备的工作，并监视它们的工作状态。例如，电力动车组分为直流电动车和交流电动车，动车组上的电能来自于轨道上方的电网，即接触网，一般采用25kV、50Hz的单相交流电。动车组通过其车顶的受电弓将电流传递到动车组牵引系统，再经过变流器将25kV、50Hz的单相交流电变换成合适的电压为动车组提供动力，并为辅助供电系统供电。运用TCMS网络系统对动车组进行控制，可以实现动车特性控制、逻辑控制、故障监视和自我诊断功能，并将信息传送到司机操纵台的微机显示屏上，直观显示动车运行状态，使司机可以全面了解动车
6、组运行状况，及时发现并处理动车组在运行过程中出现的问题，保证动车组供电系统的可控性。1.3 车载电源控制TCMS系统对直流充电机和蓄电池的运行状态进行控制和监测，并通过网络对充电机和蓄电池发出控制命令，监视它们的运行状态。1.4 牵引控制TCMS系统通过与牵引系统控制器通信，向牵引系统发出控制命令，并监视牵引系统各设备的工作状态，记录并显示牵引系统发生的故障。1.5 制动控制TCMS系统通过与制动系统控制器通信，向制动系统发出制动力需求控制命令，监视制动系统各部件的工作状态，记录并显示制动系统发生的故障。1.6 塞拉门控制TCMS系统通过与塞拉门系统控制器通信，向塞拉门系统发出开关门指令，并监
7、视各个塞拉门的工作状态，记录并显示塞拉门系统发生的故障。1.7 7空调控制TCMS系统通过与空调系统控制器通信，向空调系统发出工作模式指令，使空调系统能够根据指令运行在相应的工作模式；同时，监视空调系统部件的工作状态，记录并显示空调系统发生的故障。1.8 诊断功能TCMS系统可以通过诊断控制器来诊断和记录车辆故障。诊断控制器和TCMS系统互相通信交换数据，并通过HMI（人机显示屏）显示，可以通过本地下载和远程传输的方式把信息传递到服务器内，方便对故障的查找和分析。3为了满足动车组的高速运行需求，国内高速动车组TCMS系统的控制设备使用了双网关、双HMI、双中央控制处理器，关键数字输入/输出单元
8、模块也做了双备份。当列车运行时，每种网络控制设备都处于工作状态，双备份的网络控制设备一个处于主控状态，另一个处于热备状态；处于主控状态的网络控制设备，对列车以及子系统发出工作指令，并对列车的运行状态进行数据处理；处于热备状态的网络控制设备，对列车的指令和运行状态只监不控；当主控设备发生故障时，处于热备状态的网络设备会立刻接管列车的控制权，转变为主控状态。动车组网络控制系统的双备份冗余设计理念，确保了动车组可以安全、高效、可靠地运行在祖国的大江南北，不会因为其中一个网络控制设备发生故障而影响动车的正常运行，为动车组的高速、安全、可靠运行提供了技术保障。4结语列车控制管理系统主要负责传输列车控制指令，监视列车运行状态以及诊断列车故障，是保证列车正常运行不可缺少的关键系统之一，为动车组运行提供了更多的便利，提升了乘客的舒适度。
