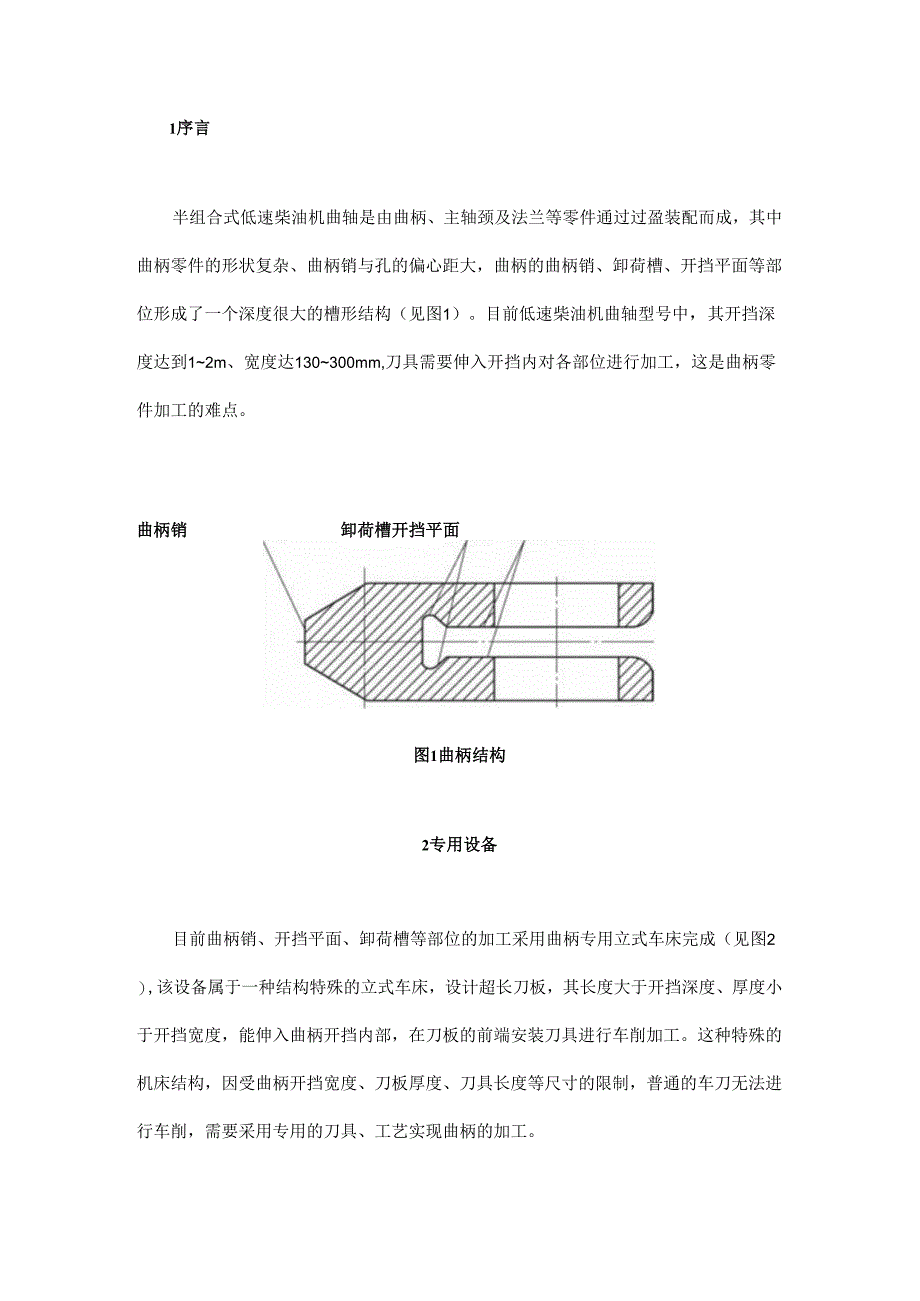

1、1序言半组合式低速柴油机曲轴是由曲柄、主轴颈及法兰等零件通过过盈装配而成，其中曲柄零件的形状复杂、曲柄销与孔的偏心距大，曲柄的曲柄销、卸荷槽、开挡平面等部位形成了一个深度很大的槽形结构（见图1）。目前低速柴油机曲轴型号中，其开挡深度达到12m、宽度达130300mm,刀具需要伸入开挡内对各部位进行加工，这是曲柄零件加工的难点。曲柄销卸荷槽开挡平面图1曲柄结构2专用设备目前曲柄销、开挡平面、卸荷槽等部位的加工采用曲柄专用立式车床完成（见图2）,该设备属于一种结构特殊的立式车床，设计超长刀板，其长度大于开挡深度、厚度小于开挡宽度，能伸入曲柄开挡内部，在刀板的前端安装刀具进行车削加工。这种特殊的机床

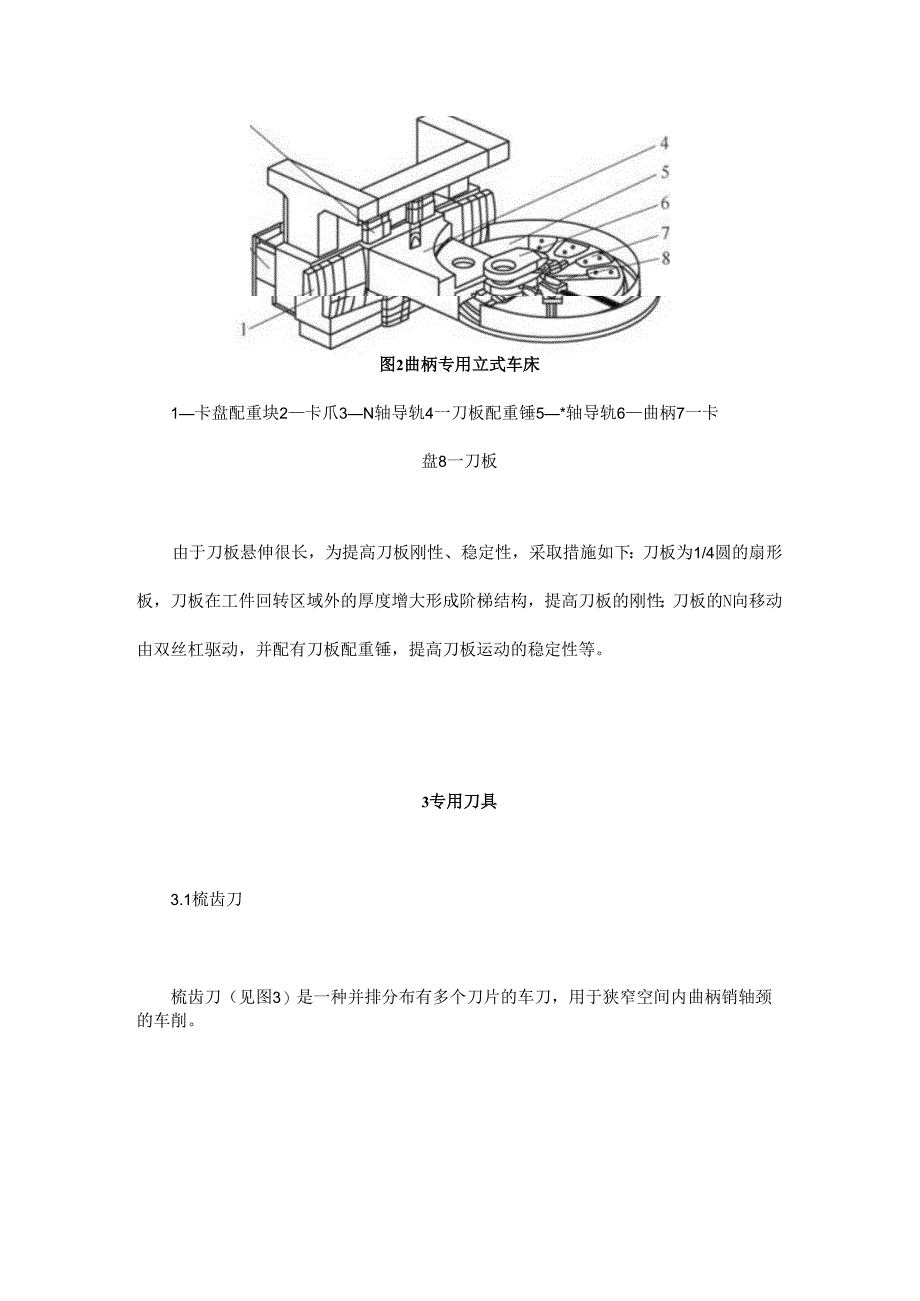

2、结构，因受曲柄开挡宽度、刀板厚度、刀具长度等尺寸的限制，普通的车刀无法进行车削，需要采用专用的刀具、工艺实现曲柄的加工。图2曲柄专用立式车床1卡盘配重块2卡爪3N轴导轨4一刀板配重锤5*轴导轨6曲柄7一卡盘8一刀板由于刀板悬伸很长，为提高刀板刚性、稳定性，采取措施如下：刀板为1/4圆的扇形板，刀板在工件回转区域外的厚度增大形成阶梯结构，提高刀板的刚性；刀板的N向移动由双丝杠驱动，并配有刀板配重锤，提高刀板运动的稳定性等。3专用刀具3.1梳齿刀梳齿刀（见图3）是一种并排分布有多个刀片的车刀，用于狭窄空间内曲柄销轴颈的车削。图3梳函刀3.2 卸荷槽车刀卸荷槽车刀（见图4）使用圆形刀片，用于卸荷槽曲
3、面的车削。因为卸荷槽曲面的加工属于环槽车削，所以刀具的副偏角处根据卸荷槽形状设计成斜面，避免刀具与工件干涉。由于加工卸荷槽用刀具需满足特定深度的车削，加工的起点、终点深度要保证刀板与零件的上、下平面有一定的安全距离，因此刀具伸出的长度要满足特定的尺寸。为了避免安装时伸出长度偏差，刀具定位面需贴紧刀座，以保证伸出长度满足要求，省去了普通车刀安装时人工调整的工作。%苴苴8SV图4卸荷槽车刀3.3 加工内挡平面刀具加工内挡平面专用刀具包括平面粗车刀（见图5）、平面精车刀（见图6）O刀具布置有上、下两个刀片，分为固定和可调两种结构。图5平面粗车刀图6平面精车刀由于曲柄毛坯制造受工艺影响，平面余量30m
4、m,且平面的粗加工切削深度很大，因此粗车刀具选用长方形的大刀片。当开挡的余量大、剩余空间小时，上、下两个刀片同时进行车削，能够高效率地去除余量。开挡平面的精加工车刀采用双向可调的方式，即通过调节上、下刀头底部的螺钉，将上、下刀尖的间距调节到需要的尺寸，一次完成上、下平面的精加工。4工艺加工工艺流程如下：划线、装夹找正一开挡平面粗、半精加工一曲柄销粗、半精加工一卸荷槽加工一平面精加工。由于刀板悬深很长，所以在加工过程中，要避免刀板的切削振动。4.1 曲柄装夹曲柄专用立式车床加工时以曲柄销轴线为回转中心，曲柄零件在卡盘上偏心放置。卡盘的另一边设置配重块，消除偏重对卡盘液压浮升间隙的不利影响。常规立
5、式车床的单动卡盘装夹方式无法满足偏置曲柄的装夹，专用立式车床的装夹采用六爪卡盘装夹，即在曲柄前、后布置2个正向卡爪，分别在卡盘的45、90方向布置4个夹紧部位可以旋转的卡爪，实现对曲柄侧面、斜面的夹紧（见图7）o图7曲柄装夹示意由于曲柄销处的卡爪靠近卸荷槽，为避免加工卸荷槽时刀具与卡爪发生干涉,因此在零件装夹时需要根据卸荷槽的轮廓尺寸，调整卡爪的夹点，避开卸荷槽的车削范围。4.2 曲柄销加工使用梳齿刀进行曲柄销加工（见图8）,刀具先径向切入轴颈，再分别向两边进行轴向车削，至轴颈根部，如此往复循环加工。梳齿刀两边切削刃间的宽度应大于刀板的厚度，避免车削到轴颈两端根部时刀板与开挡平面干涉；刀片的间
6、距应小于或等于轴（N）向行程的距离，确保曲柄销外圆车削不会留下残余台阶。由于多刀片同时切削，切削力较单刀切削大，根据刀板厚度粗车时选用背吃刀量为35mm,转速n为1520r/min、进给量F为0.30.6mmr,力U工状态稳定。图8曲柄销加工曲柄销的精加工是在曲轴整体装配后进行，本工序只进行粗车和半精车。4.3 卸荷槽加工卸荷槽加工要确定槽的深度、开挡宽度、刀板厚度等几个主要数据，选择合适刀具伸出长度，确保刀具运动到起始、终止深度时，刀板的上、下面与曲柄开挡的上、下平面保持足够的安全距离。当卸荷槽深度较大时，需要多次更换不同长度的车刀，来完成整个卸荷槽深度的加工，一般分12次换刀可完成卸荷槽加
7、工，例如使用伸出长度为心、的两种车刀，分两次完成全部深度的车削，如图9所示。图9卸荷槽加工卸荷槽粗加工采用分层车削方式，粗车背吃刀量4为2.55mm。由于在每一层起始位置进行层切入时，圆形刀片的切削面积受力最大，容易使刀板产生振动，所以采用往复式进刀。先切入一半的层深度（aJ2）mm,半层车削一小段，再返回切入点切入另一半层深度，进行完整的层车削。轮廓精车使用圆形高速钢刀片，切削刃采用刃磨成形，精车背吃刀量ap=0.5mm,切削力小，加工稳定，表面粗糙度值凡=1.6m4.4 曲柄内挡平面精加工使用宽度可调的精车刀，调节上、下刀尖的间距至要加工的尺寸，上、下平面同时车削，刀板受力均衡，可避免单边切削时刀板受力变形影响平面精度，加工后开挡前、后的宽度尺寸一致。切削参数：背吃刀量为为0.51mm,进给量f为0.30.5mmr,端面车削可设置恒线速度车削，并设置最大转速,上、下面平行度0.1mm5结束语通过制定合理的工艺、设计合适的刀具，解决了使用曲柄专用立式车床加工曲柄销、卸荷槽等部位的难题，实现了曲柄的批量生产，加工质量满足半组合式低速柴油机曲轴的要求，为大功率低速柴油机提供了优质的曲轴零件。
