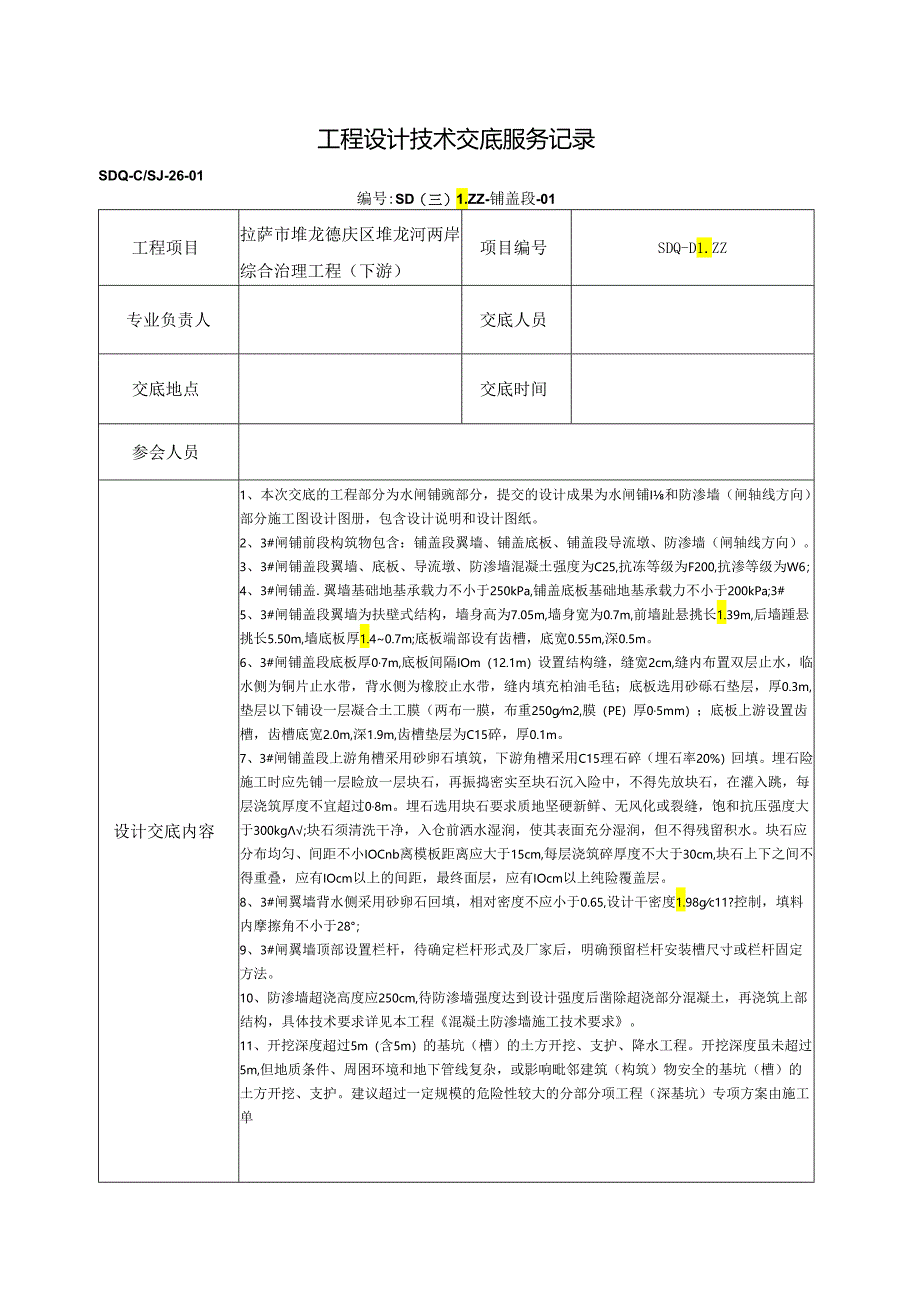

1、工程设计技术交底服务记录SDQ-C/SJ-26-01编号:SD（三）1.ZZ-铺盖段-01工程项目拉萨市堆龙德庆区堆龙河两岸综合治理工程（下游）项目编号SDQ-D1.ZZ专业负责人交底人员交底地点交底时间参会人员设计交底内容1、本次交底的工程部分为水闸铺豌部分，提交的设计成果为水闸铺I和防渗墙（闸轴线方向）部分施工图设计图册，包含设计说明和设计图纸。2、3#闸铺前段构筑物包含：铺盖段翼墙、铺盖底板、铺盖段导流墩、防渗墙（闸轴线方向）。3、3#闸铺盖段翼墙、底板、导流墩、防渗墙混凝土强度为C25,抗冻等级为F200,抗渗等级为W6；4、3#闸铺盖.翼墙基础地基承载力不小于250kPa,铺盖底板基
2、础地基承载力不小于200kPa;3#5、3#闸铺盖段翼墙为扶壁式结构，墙身高为7.05m,墙身宽为0.7m,前墙趾悬挑长1.39m,后墙踵悬挑长5.50m,墙底板厚1.40.7m;底板端部设有齿槽，底宽0.55m,深0.5m。6、3#闸铺盖段底板厚07m,底板间隔IOm（12.1m）设置结构缝，缝宽2cm,缝内布置双层止水，临水侧为铜片止水带，背水侧为橡胶止水带，缝内填充柏油毛毡；底板选用砂砾石垫层，厚0.3m,垫层以下铺设一层凝合土工膜（两布一膜，布重250gm2,膜（PE）厚05mm）；底板上游设置齿槽，齿槽底宽2.0m,深1.9m,齿槽垫层为C15碎，厚0.1m。7、3#闸铺盖段上游角槽
3、采用砂卵石填筑，下游角槽采用C15理石碎（埋石率20%）回填。埋石险施工时应先铺一层睑放一层块石，再振捣密实至块石沉入险中，不得先放块石，在灌入跳，每层浇筑厚度不宜超过08m。埋石选用块石要求质地坚硬新鲜、无风化或裂缝，饱和抗压强度大于300kg;块石须清洗干净，入仓前洒水湿润，使其表面充分湿润，但不得残留积水。块石应分布均匀、间距不小IOCnb离模板距离应大于15cm,每层浇筑碎厚度不大于30cm,块石上下之间不得重叠，应有IOcm以上的间距，最终面层，应有IOcm以上纯险覆盖层。8、3#闸翼墙背水侧采用砂卵石回填，相对密度不应小于0.65,设计干密度1.98gc11?控制，填料内摩擦角不小

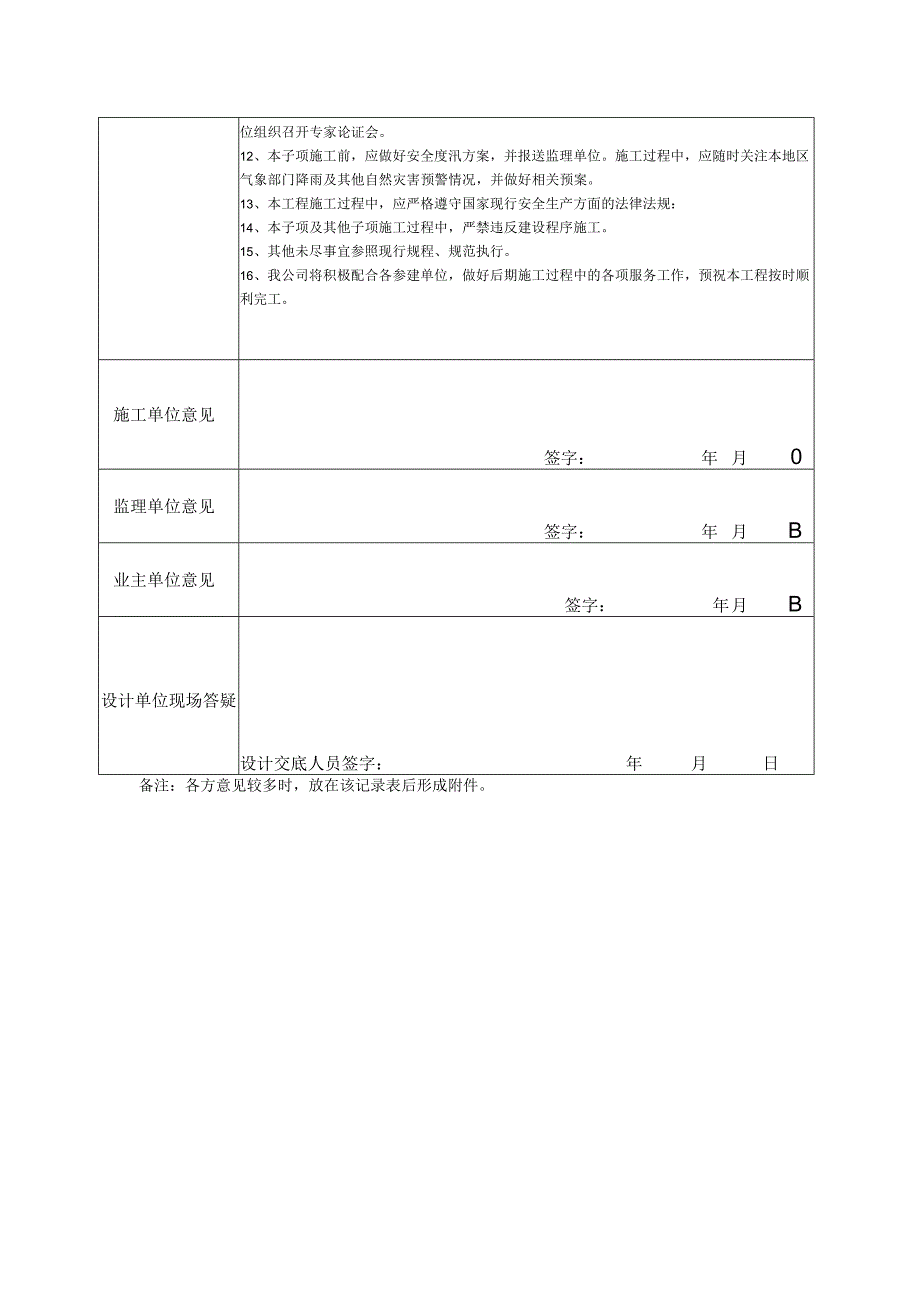

4、于28；9、3#闸翼墙顶部设置栏杆，待确定栏杆形式及厂家后，明确预留栏杆安装槽尺寸或栏杆固定方法。10、防渗墙超浇高度应250cm,待防渗墙强度达到设计强度后凿除超浇部分混凝土，再浇筑上部结构，具体技术要求详见本工程混凝土防渗墙施工技术要求。11、开挖深度超过5m（含5m）的基坑（槽）的土方开挖、支护、降水工程。开挖深度虽未超过5m,但地质条件、周困环境和地下管线复杂，或影响毗邻建筑（构筑）物安全的基坑（槽）的土方开挖、支护。建议超过一定规模的危险性较大的分部分项工程（深基坑）专项方案由施工单位组织召开专家论证会。12、本子项施工前，应做好安全度汛方案，并报送监理单位。施工过程中，应随时关注本地区气象部门降雨及其他自然灾害预警情况，并做好相关预案。13、本工程施工过程中，应严格遵守国家现行安全生产方面的法律法规：14、本子项及其他子项施工过程中，严禁违反建设程序施工。15、其他未尽事宜参照现行规程、规范执行。16、我公司将积极配合各参建单位，做好后期施工过程中的各项服务工作，预祝本工程按时顺利完工。施工单位意见签字：年月0监理单位意见签字：年月B业主单位意见签字：年月B设计单位现场答疑设计交底人员签字：年月日备注：各方意见较多时，放在该记录表后形成附件。
