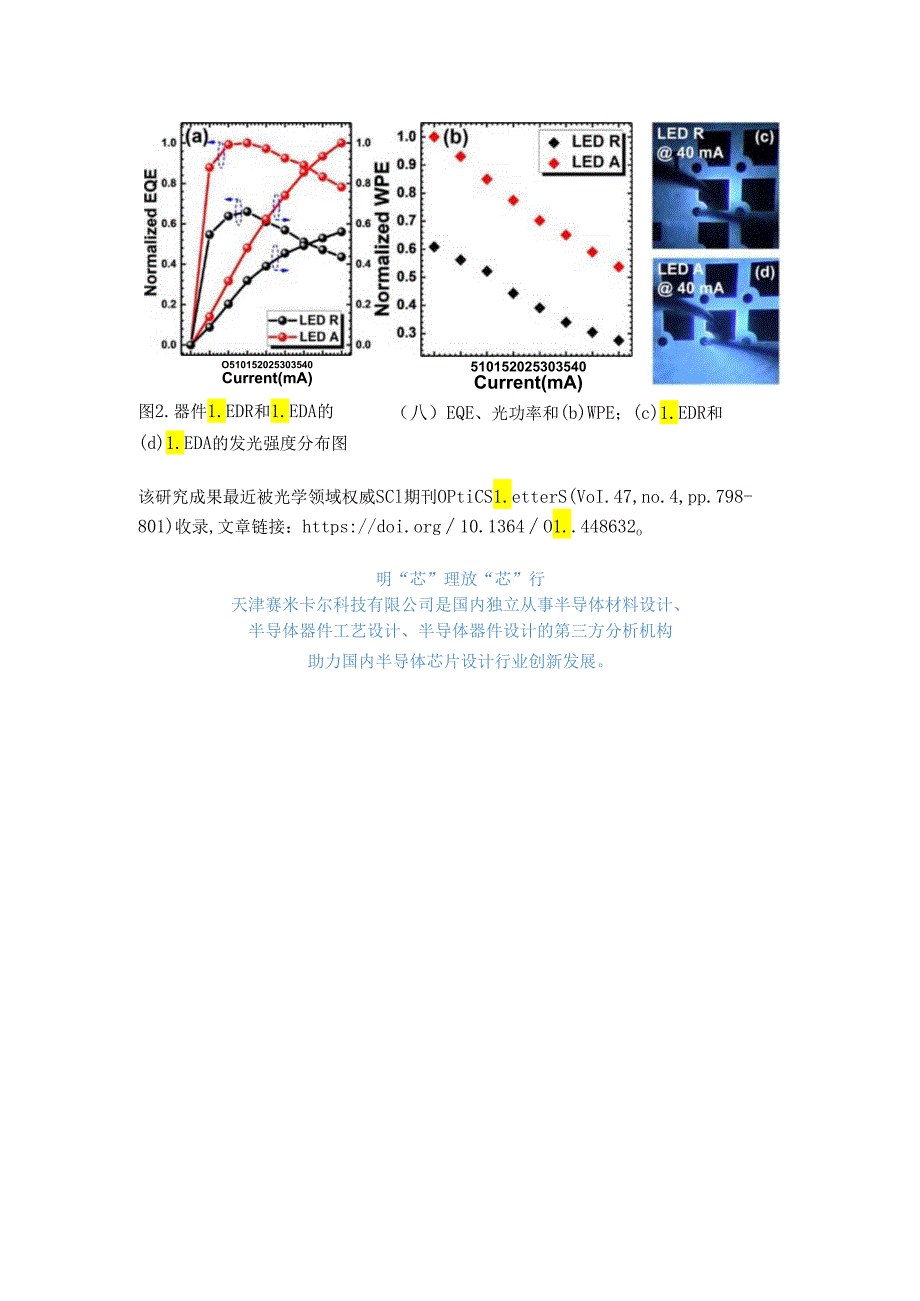

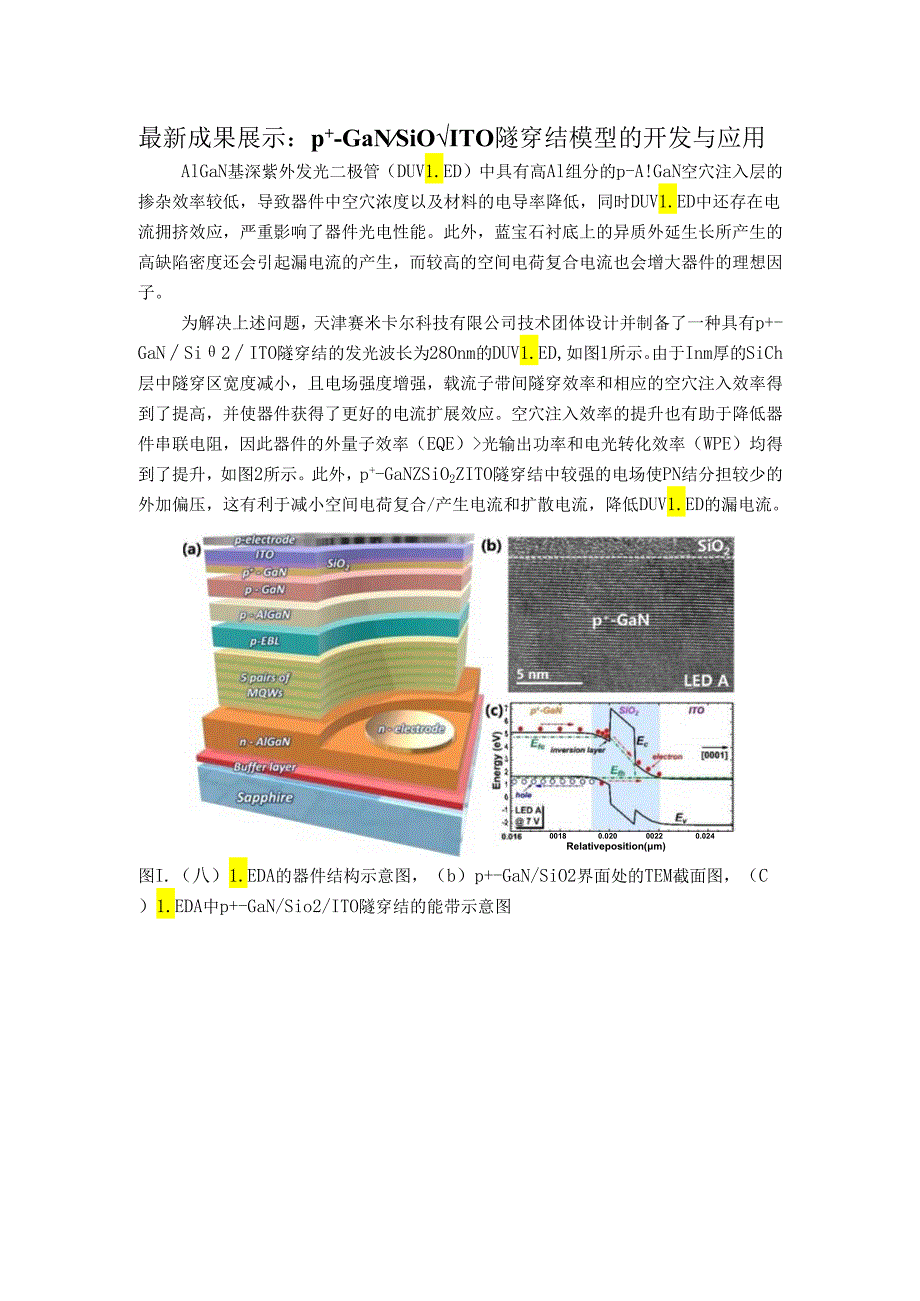

1、最新成果展示：p+-GaNSiOITO隧穿结模型的开发与应用AlGaN基深紫外发光二极管（DUV1.ED）中具有高Al组分的p-A!GaN空穴注入层的掺杂效率较低，导致器件中空穴浓度以及材料的电导率降低，同时DUV1.ED中还存在电流拥挤效应，严重影响了器件光电性能。此外，蓝宝石衬底上的异质外延生长所产生的高缺陷密度还会引起漏电流的产生，而较高的空间电荷复合电流也会增大器件的理想因子。为解决上述问题，天津赛米卡尔科技有限公司技术团体设计并制备了一种具有p+-GaNSi2ITO隧穿结的发光波长为28Onm的DUV1.ED,如图1所示。由于Inm厚的SiCh层中隧穿区宽度减小，且电场强度增强，载流
