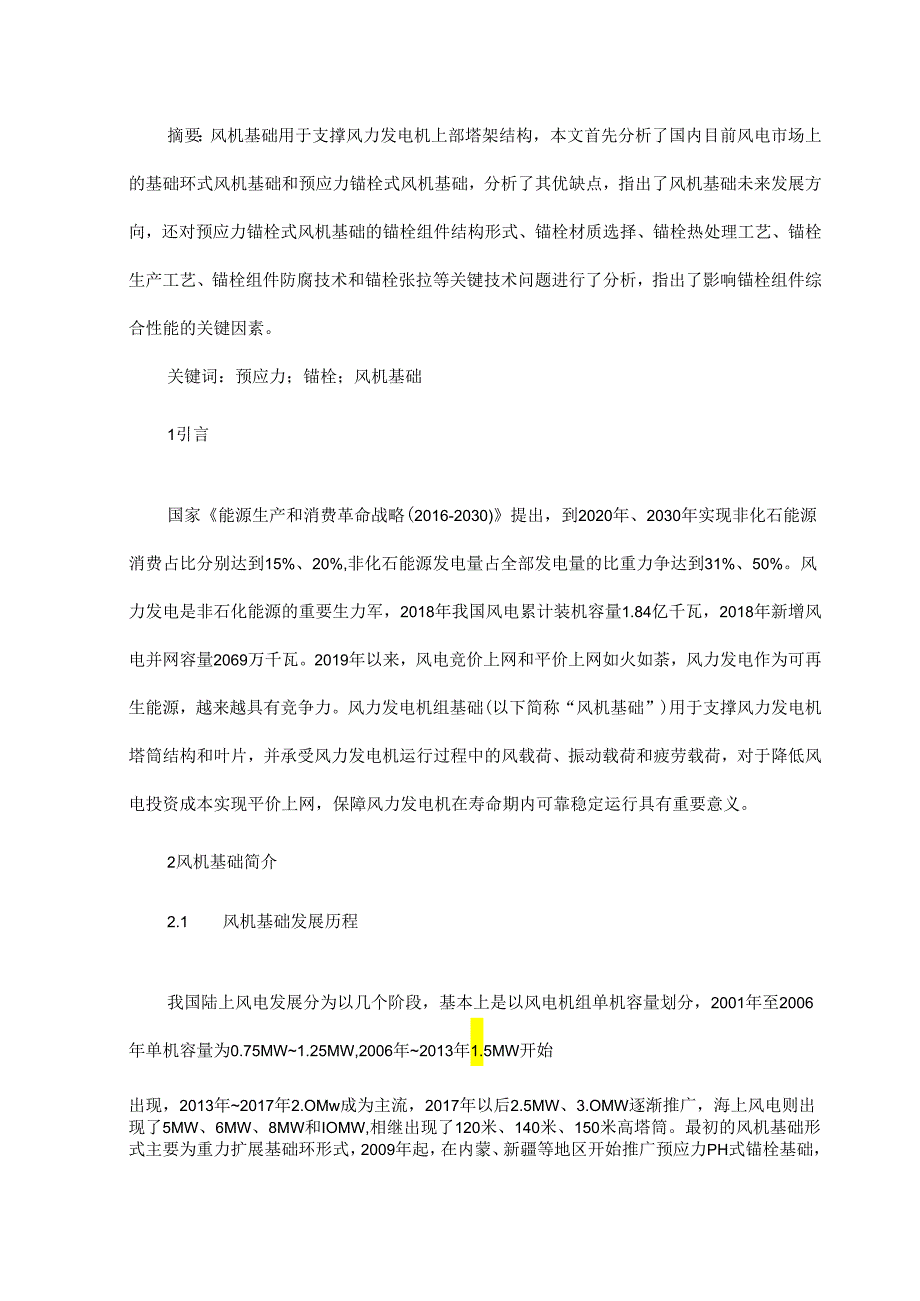

1、摘要：风机基础用于支撑风力发电机上部塔架结构，本文首先分析了国内目前风电市场上的基础环式风机基础和预应力锚栓式风机基础，分析了其优缺点，指出了风机基础未来发展方向，还对预应力锚栓式风机基础的锚栓组件结构形式、锚栓材质选择、锚栓热处理工艺、锚栓生产工艺、锚栓组件防腐技术和锚栓张拉等关键技术问题进行了分析，指出了影响锚栓组件综合性能的关键因素。关键词：预应力；锚栓；风机基础1引言国家能源生产和消费革命战略(2016-2030)提出，到2020年、2030年实现非化石能源消费占比分别达到15%、20%,非化石能源发电量占全部发电量的比重力争达到31%、50%。风力发电是非石化能源的重要生力军，201
2、8年我国风电累计装机容量1.84亿千瓦，2018年新增风电并网容量2069万千瓦。2019年以来，风电竞价上网和平价上网如火如荼，风力发电作为可再生能源，越来越具有竞争力。风力发电机组基础(以下简称“风机基础”)用于支撑风力发电机塔筒结构和叶片，并承受风力发电机运行过程中的风载荷、振动载荷和疲劳载荷，对于降低风电投资成本实现平价上网，保障风力发电机在寿命期内可靠稳定运行具有重要意义。2风机基础简介2.1 风机基础发展历程我国陆上风电发展分为以几个阶段，基本上是以风电机组单机容量划分，2001年至2006年单机容量为0.75MW1.25MW,2006年2013年1.5MW开始出现，2013年20

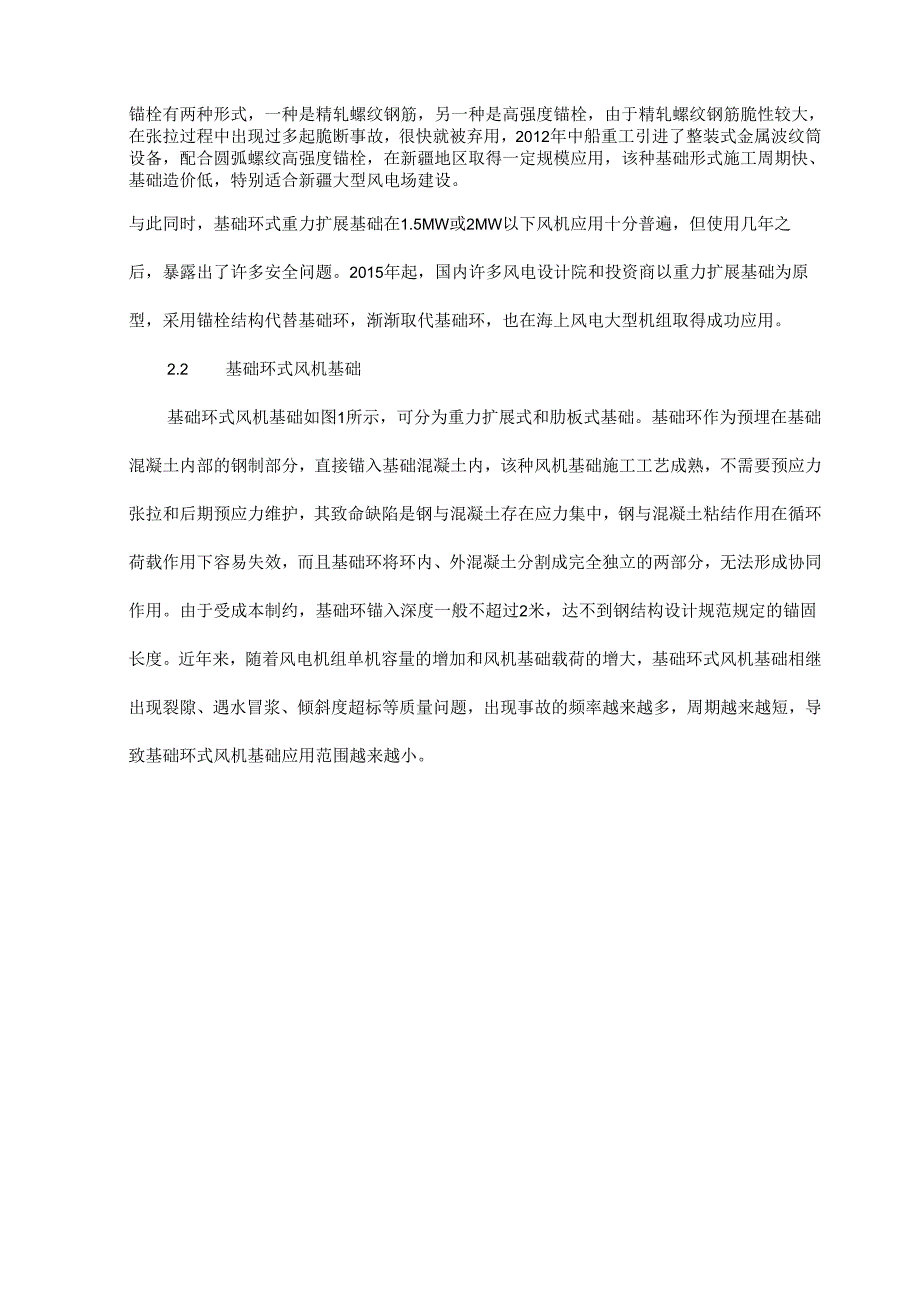

3、17年2.OMw成为主流，2017年以后2.5MW、3.OMW逐渐推广，海上风电则出现了5MW、6MW、8MW和IOMW,相继出现了120米、140米、150米高塔筒。最初的风机基础形式主要为重力扩展基础环形式，2009年起，在内蒙、新疆等地区开始推广预应力PH式锚栓基础，锚栓有两种形式，一种是精轧螺纹钢筋，另一种是高强度锚栓，由于精轧螺纹钢筋脆性较大，在张拉过程中出现过多起脆断事故，很快就被弃用，2012年中船重工引进了整装式金属波纹筒设备，配合圆弧螺纹高强度锚栓，在新疆地区取得一定规模应用，该种基础形式施工周期快、基础造价低，特别适合新疆大型风电场建设。与此同时，基础环式重力扩展基础在1.
4、5MW或2MW以下风机应用十分普遍，但使用几年之后，暴露出了许多安全问题。2015年起，国内许多风电设计院和投资商以重力扩展基础为原型，采用锚栓结构代替基础环，渐渐取代基础环，也在海上风电大型机组取得成功应用。2.2 基础环式风机基础基础环式风机基础如图1所示，可分为重力扩展式和肋板式基础。基础环作为预埋在基础混凝土内部的钢制部分，直接锚入基础混凝土内，该种风机基础施工工艺成熟，不需要预应力张拉和后期预应力维护，其致命缺陷是钢与混凝土存在应力集中，钢与混凝土粘结作用在循环荷载作用下容易失效，而且基础环将环内、外混凝土分割成完全独立的两部分，无法形成协同作用。由于受成本制约，基础环锚入深度一般不

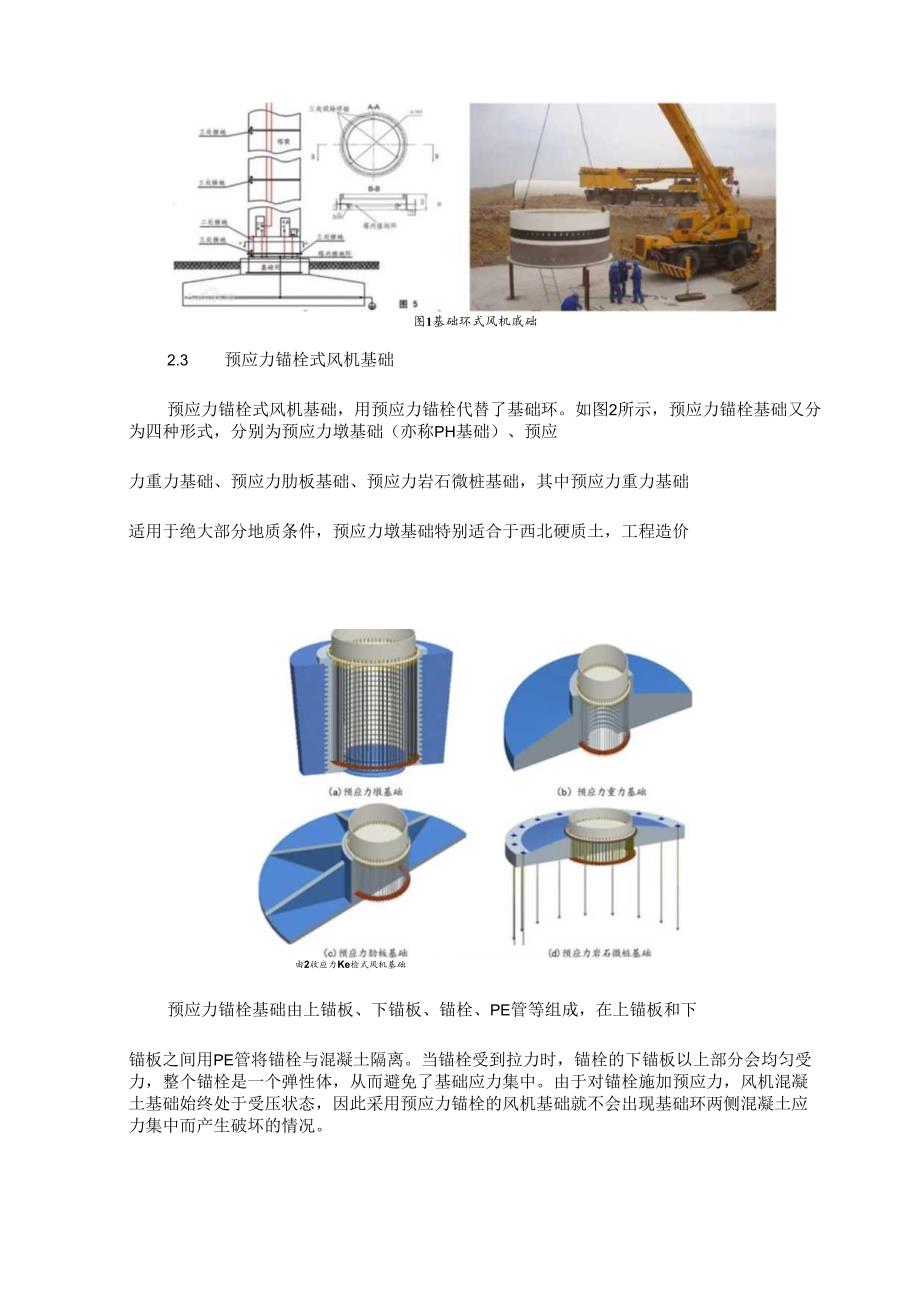

5、超过2米，达不到钢结构设计规范规定的锚固长度。近年来，随着风电机组单机容量的增加和风机基础载荷的增大，基础环式风机基础相继出现裂隙、遇水冒浆、倾斜度超标等质量问题，出现事故的频率越来越多，周期越来越短，导致基础环式风机基础应用范围越来越小。图1基础环式风机戚础2.3 预应力锚栓式风机基础预应力锚栓式风机基础，用预应力锚栓代替了基础环。如图2所示，预应力锚栓基础又分为四种形式，分别为预应力墩基础（亦称PH基础）、预应力重力基础、预应力肋板基础、预应力岩石微桩基础，其中预应力重力基础适用于绝大部分地质条件，预应力墩基础特别适合于西北硬质土，工程造价由2收应力Ke检式风机基础预应力锚栓基础由上锚板、
6、下锚板、锚栓、PE管等组成，在上锚板和下锚板之间用PE管将锚栓与混凝土隔离。当锚栓受到拉力时，锚栓的下锚板以上部分会均匀受力，整个锚栓是一个弹性体，从而避免了基础应力集中。由于对锚栓施加预应力，风机混凝土基础始终处于受压状态，因此采用预应力锚栓的风机基础就不会出现基础环两侧混凝土应力集中而产生破坏的情况。近年来，预应力锚栓式风机基础已经渐渐取代基础环基础，国内几大主流风机厂家都推荐采用预应力锚栓式风机基础。（八）便应力交力基础艳工(b)预应力聚基础施工Ifi3福应力锚校基础塾工2.4 风机基础发展趋势国内风机容量朝大型化发展，风电建设重心也由三北地区转移到内地低风速地区，采用大风机、高塔筒、长
7、叶片是提高发电效率、降低度电成本的必由之路，目前陆上风机单机容量基本都在2.5MW以上，风机塔筒高达120米至150米，传统的基础环风机基础由于设计先天不足，再加上施工质量制约，质量问题频出，已经逐渐被业内弃用，而预应力锚栓式风机基础在未来一段时间内将完全取代基础环式风机基础。3锚栓组件关键技术分析3.1 锚栓组件结构形式锚栓组件是预应力锚栓式风机基础的核心构件，主要包括锚栓、螺母、上锚板、下锚板等，锚栓的结构形式和产品性能决定着风机基础的综合性能。目前，国内还没有关于风机基础锚栓组件的行业标准和国家标准，现行的钢结构用高强度锚栓连接副(GB/T33943-2017)和风力发电机组高强螺纹连接
8、副安装技术要求(GB/T33628-2017)与风机基础锚栓的使用要求和载荷工况有较大差别。目前，国内锚栓的结构形式有三种，普通螺纹(米制螺纹)、圆弧螺纹和矩形螺纹，其中以前两种应用最为广泛。普通螺纹锚栓组件的螺纹结构是按照GB/T192和GB/T196的规定，锚栓螺纹连接副公差一般为6g6H,锚栓规格为M36、M39、M42、M48、M56,锚栓长度从3米至11米不等。圆弧螺纹锚栓采用大螺距圆弧螺纹，螺纹连接副为非等宽齿厚，锚栓与螺母之间的连接平滑，避免了普通螺纹的应力集中现象，滚压螺纹的金属塑性变形区域小，大大降低了滚压加工制造难度。表1是两种螺纹结构形式的锚栓参数对比。图4锚栓螺纹结构形
9、式表1两种螺纹结构参数对比项目代号螺纹大径为42mm螺纹大径为48mm圆弧螺纹伴通米制螺纹圆瓠螺纹普通米制螺纹应力面枳A*1120mm2I12mm2I474mm21470mm2螺距P6.35nm4.5mn8.5mm5.0mm外螺纹中径山39mm38.89mm45mm44.752mm外螺纹大径d41.5mm42.0mm48.3mm48.0mm外螺纹牙高hi2.5mm2.44mm3.3mm2.71mm3.2锚栓组件材质选择锚栓组件包括锚栓、螺母、垫圈和上下锚板等，其材料清单如表2所示。其中锚栓强度等级一般为8.8级或10.9级，目前市场上以8.8级为主，锚栓材料采用合金结构钢，一般都在GB/T30
10、77规定的高级优质钢或特级优质钢基础上，对材料的磷、硫含量及残余元素含量，非金属夹杂物，低部组织，带状组织、表面质量水平和冶炼方法进行了进一步限定，以提高其力学性能、低温冲击性能、应力松弛和疲劳性能。表2锚检组件材料类别性能等级推荐材料牌号执行标准号8.8级42CrMo、35CrMoGB/T307710.9&42CrMoGB/T3077摞母8级、10级42CrMo、35CrMoGB/T307745、35GB/T699垫圈3545HRC45、35GB/T699上、下锚板/Q355B.Q355C、Q355D、Q355NEGB/T15913.3锚栓热处理工艺锚栓一般为合金结构钢材料，属于细长金属结构
11、件，热处理之后锚栓的直线度、直径偏差、表面脱碳和材料硬度直接影响后续的滚压加工和综合性能。热轧态锚栓棒料需要进行调质（淬火+回火）处理以改善综合性能。目前国内锚栓淬火主要以中频感应淬火为主，加热效率高达95%,可以快速细化晶粒，提高低温冲击性能，节省原材料，而且工作环境好、无污染、低能耗。锚栓回火处理有四种工艺路径，中频回火、网带炉回火、井式炉回火和箱式炉回火。采用中频感应回火，生产效率最高，但由于锚栓端部效应造成锚栓端部和表面硬度较高，不利于后期滚压加工。采用网带炉、井式炉或箱式炉回火，回火不存在端部效应，锚栓端部和中间部位、表面和心部力学性能均匀，材料表面硬度要比中频感应回火低23HRC,
12、可以减少滚压加工难度，降低滚丝轮的损耗。3.4 锚栓生产工艺目前国内风电锚栓生产艺主要有三种方案，方案一，下料-粗校直一热处理一精校直一探伤一车加工/磨削-滚压螺纹一防腐；方案二，下料一粗校直一热处理一精校直一探伤-缩颈一滚压螺纹一防腐；方案三，下料-粗校直一退火一拉拔一热处理一精校直一探伤一车加工/磨削滚压螺纹一防腐。目前，方案一应用最为广泛，采用米制螺纹连接的螺纹副，螺纹配合的精度为6g6H,滚压螺纹前锚栓材料的直径公差一般要求为0.1mm,造成材料利用率偏低。而采用圆弧螺纹结构的锚栓，滚压螺纹前对锚栓材料的直径公差一般要求为0.3mn,可以不进行车加工和磨削工序，大大降低加工难度，提高了
13、材料利用率。3.5 锚栓组件防腐技术锚栓组件安装完成后，不同安装部位的腐蚀机理不完全一样，锚栓外露部位和螺母经常受到大气、雨水等腐蚀，埋设在混凝土内的锚栓和螺母主要受混凝土的腐蚀，国内一些锚栓厂家通常采用出厂前全长热镀锌、达克罗、涂漆等防腐方式，生产成本较高，而且在转运、运输、安装过程中极易破坏防腐涂层。近几年国内风电场比较流行的防腐方式是：锚栓采用油脂防腐，螺母、垫圈等配件采用达克罗或渗锌处理，外露锚栓套上硅胶防护帽，防腐效果不错，防腐性价比极高。油脂防腐方案工程上易于实现，使防腐油脂可靠地附着在锚栓上，工程上易于实现，不仅解决了转运、运输和贮存过程中的防护问题，而且避免了锚栓工作时由于预应
14、力产生表面伸长变形而破坏防腐涂层的问题，提高了防腐使用寿命。（八）锚栓出厂防腐图5锚检组件防腐(b)外露锚栓防腐3.6 锚栓张拉预应力锚栓式风机基础施工完成后，需要按一定规则对锚栓逐一进行张拉预紧，使其保持一定的预应力。一般情况下，锚栓张拉分为初拧、一次张拉和二次张拉，张拉时机分为二次灌浆后、首节塔筒安装后和风机安装后，张拉力分为70%张拉力、100%张拉力和超张拉力三种情况，超张拉力一般为设计张拉力的1.11.15倍。图6锚栓组件张拉锚栓组件张拉完毕，需要根据张拉力和伸长量的关系判断张拉状态并进行紧固状态标识，张拉状态可分为“欠紧固”和“过紧固”两种状态，过大的张拉力和过小的张拉力都有可能造
15、成锚栓组件后期失效，因此，需要制订合理的紧固、验收及检验规则，确保风力发电组机组基础锚栓组件的长期工作稳定性。锚栓组件投入运营后不同阶段，风机运行500小时、运行满1年和满3年和特殊阶段（大风恶劣天气、风机振动较大或反复启停）时，需要制订不同的张拉维护策略，最大限度降低维护成本。4结论展望未来风电市场，预应力锚栓式风机基础取代传统基础环式风机基础势在必行，其中重力式风机基础应用最为广泛，锚栓组件作为预应力风机基础的核心构件，锚栓组件一旦出现失效或断裂，将给风力发电机组和风电场带来灾难性的后果，其螺纹结构形式、材质、热处理工艺、生产加工工艺、防腐和张拉都会直接影响锚栓组件的力学性能、疲劳性能、松弛性能，因此预应力风机基础锚栓组件不同于传统螺纹紧固件，需要制订相应技术标准以规范风机基础行业健康发展。
