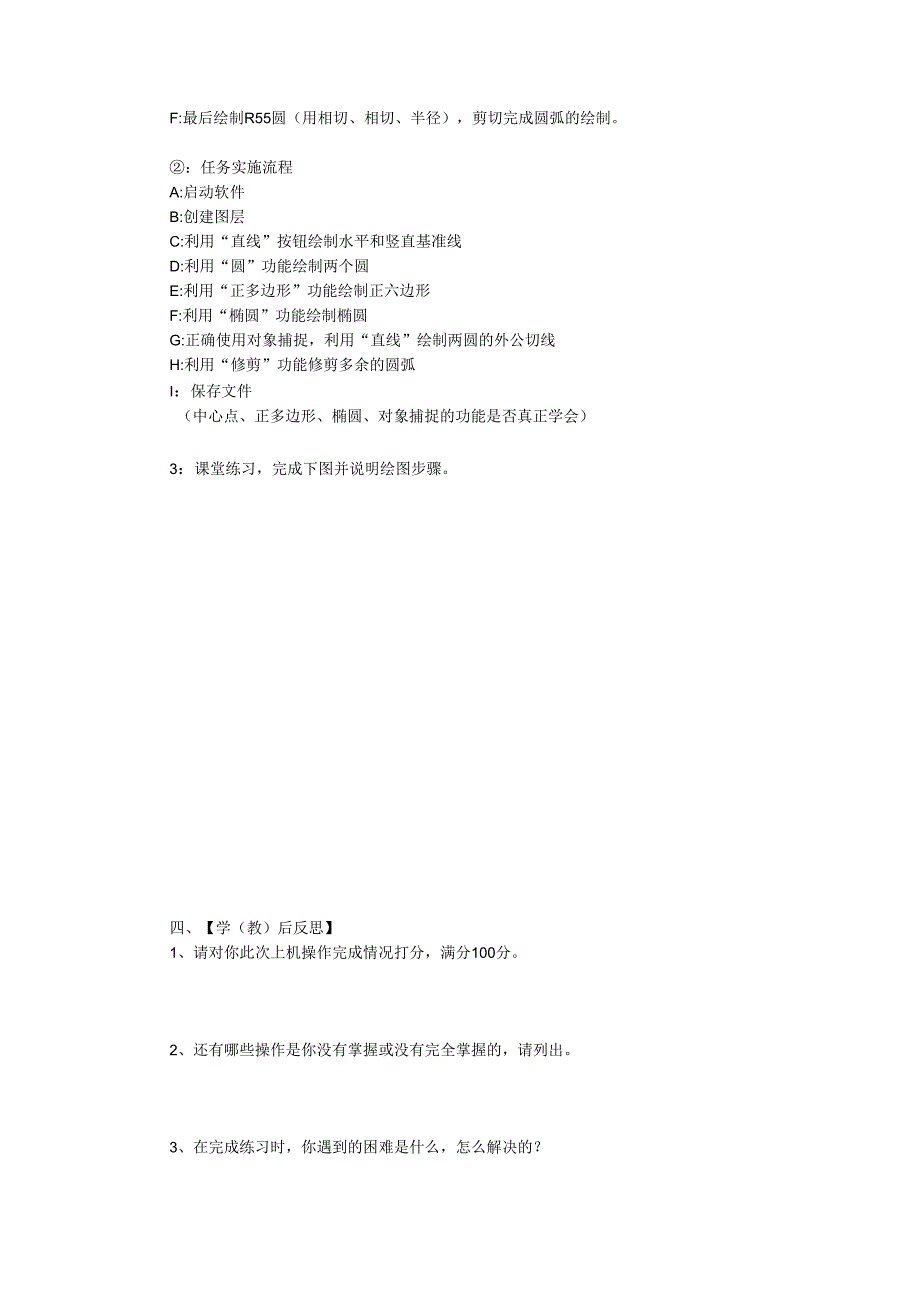

项目二任务四绘制模板一练习1一、【学习目标】1、会正确使用绘图工具栏上常用的绘图命令。2、会使用工具栏上的基本修改指令。二、【学习重难点】能独立绘制绘制简单的平面图形三、【学习内容】一一课前自学，课中交流。X导学链接：1、回顾上节课所学知识，绘制下图2、绘制模板完成下图：任务工艺分析A:用“直线”工具绘制基准线（用“偏移”工具找圆心）B:C:用“圆”工具绘制R21、R31整圆，然后剪切成圆弧D: （提示R50圆弧）E: （提示R27、R37圆弧）F:最后绘制R55圆（用相切、相切、半径），剪切完成圆弧的绘制。：任务实施流程A:启动软件B:创建图层C:利用“直线”按钮绘制水平和竖直基准线D:利用“圆”功能绘制两个圆E:利用“正多边形”功能绘制正六边形F:利用“椭圆”功能绘制椭圆G:正确使用对象捕捉，利用“直线”绘制两圆的外公切线H:利用“修剪”功能修剪多余的圆弧I：保存文件（中心点、正多边形、椭圆、对象捕捉的功能是否真正学会）3：课堂练习，完成下图并说明绘图步骤。四、【学（教）后反思】1、请对你此次上机操作完成情况打分，满分100分。2、还有哪些操作是你没有掌握或没有完全掌握的，请列出。3、在完成练习时，你遇到的困难是什么，怎么解决的？
