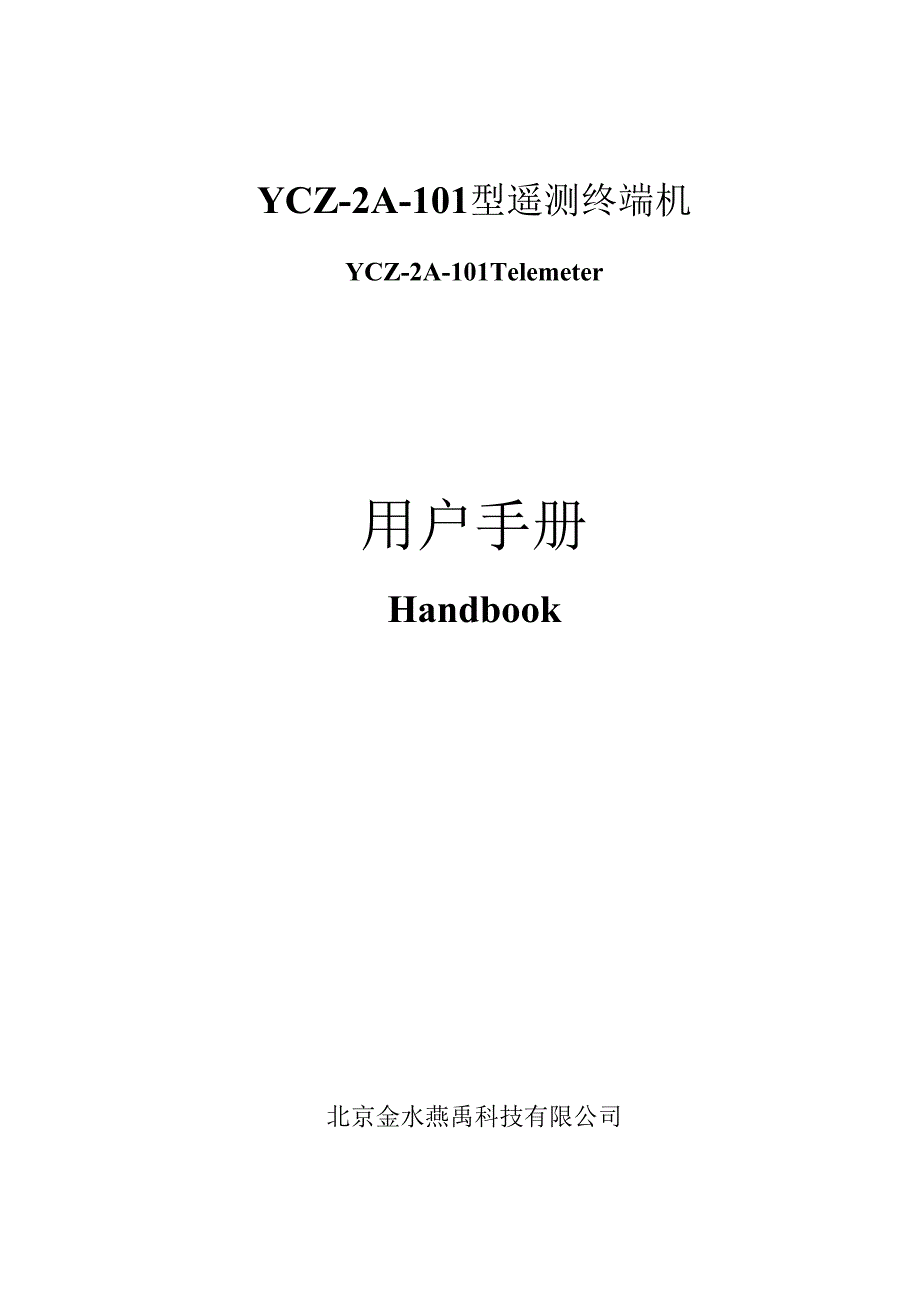

1、YCZ-2A-101型遥测终端机YCZ-2A-101Telemeter用户手册Handbook北京金水燕禹科技有限公司第一章设备概述11.1 终端机原理框图11.2 终端机实物图21.2.1 外观图21.2.2 内部图3第二章主要功能42.1 设备功能42.1.1 可测量的参数42.1.2 可连接的传感器42.1.3 可选择的通信方式42.2 软件功能52.2.1 按时段正点发报52.2.2 雨量加报52.2.3 水位加报52.2.4 固态数据的读取52.2.5 修改系统参数62.2.6 系统时钟同步62.2.7 遥测数据和固态存储数据互为备份62.3 技术参数6第三章终端机电路板93.1 主
2、板实物图93.2 接口板实物图10第四章终端机跳线及接口124.1 主板接口定义124.2 主板跳线定义124.3 接口板接口定义134.4 外部接口134.4.1 接口实物图134.4.2 接口说明144.5 键盘定义15第五章操作说明165.1 设备加电165.2 键盘功能及操作说明165.2.1 “MAIN”键165.2.2 MDI”一人工置数键245.2.3 “F1”一测试键255.2.4 “F2”一显示气象参数按键25第六章安装步骤及注意事项266.1 安装步骤266.2 注意事项27第七章故障判断及排除287.1 故障判断287.2 故障排除29第八章外接设备接线定义308.1 电

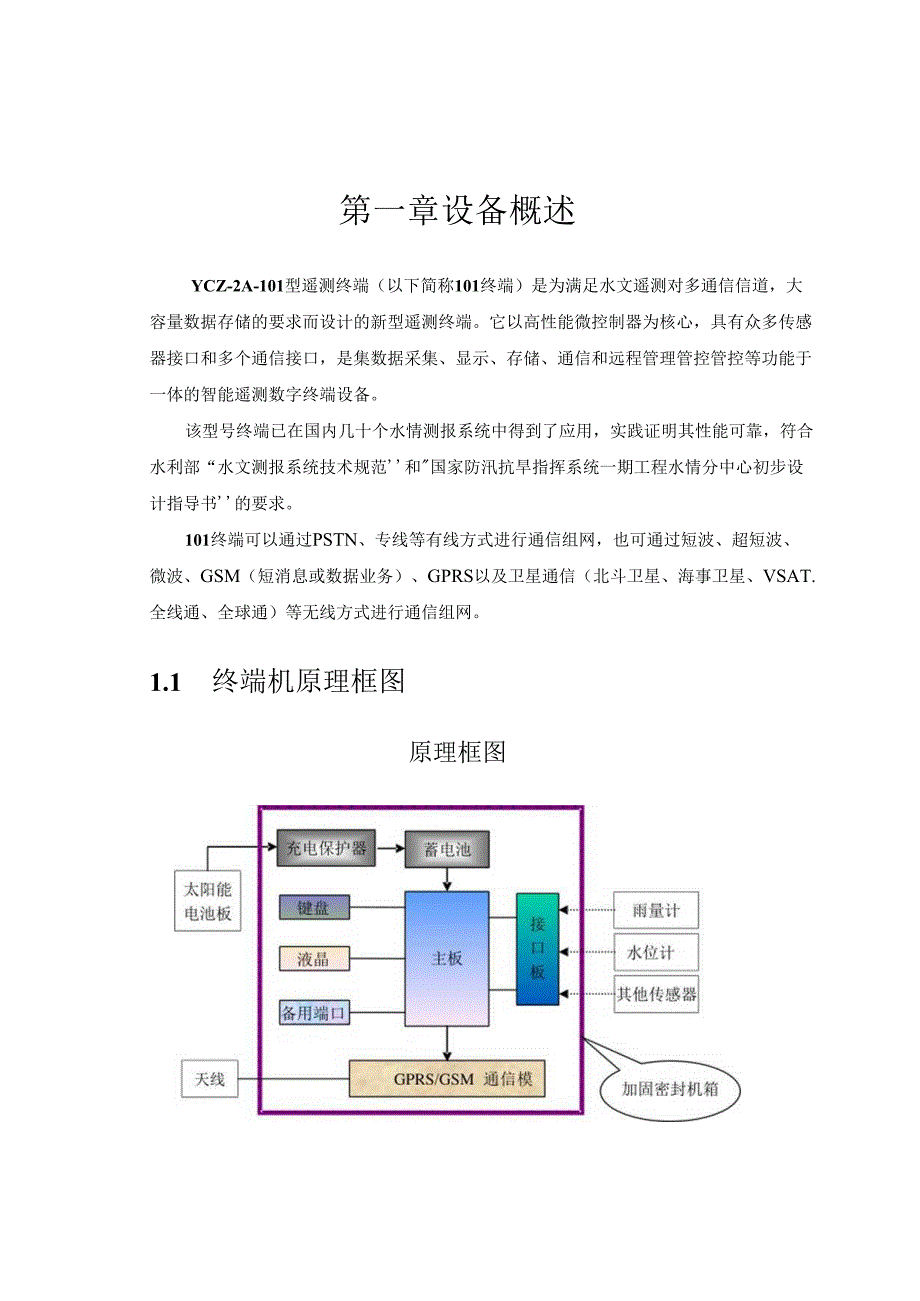

3、源接口定义308.2 终端机与雨量计接线定义308.3 终端机与浮子水位计接线定义318.4 主板电源与外部电源接线定义338.5 接口板与外部接线定义34第九章外型尺寸图359.1 终端机主箱体尺寸图359.2 终端机背挂板尺寸图369.3 终端机背挂板实物图37第一章设备概述YCZ-2A-101型遥测终端（以下简称101终端）是为满足水文遥测对多通信信道，大容量数据存储的要求而设计的新型遥测终端。它以高性能微控制器为核心，具有众多传感器接口和多个通信接口，是集数据采集、显示、存储、通信和远程管理管控管控等功能于一体的智能遥测数字终端设备。该型号终端已在国内几十个水情测报系统中得到了应用，实
4、践证明其性能可靠，符合水利部“水文测报系统技术规范和国家防汛抗旱指挥系统一期工程水情分中心初步设计指导书的要求。101终端可以通过PSTN、专线等有线方式进行通信组网，也可通过短波、超短波、微波、GSM（短消息或数据业务）、GPRS以及卫星通信（北斗卫星、海事卫星、VSAT.全线通、全球通）等无线方式进行通信组网。1.1 终端机原理框图原理框图101终端组成框图备注:容量超过12AH的蓄电池一般放在加固密封机箱外面,并配备专用电池箱。1.2 终端机实物图1.2.1 外观图1.2.2内部图键盘液晶显示器超短波电台蓄电池NElI2GSM模块GPRS/充电控制器信号避宙器Nt避雷）接地引线第二章主要
5、功能2.1 设备功能2.1.1 可测量的参数a.基本参数：水位、雨量b.其他参数：风向风速、温湿度、气压、渗压、埔情、工情参数（更换接口板可测量不同参数）2.1.2 可连接的传感器A.水位传感器（浮子式、激光、超声波、压力式、气泡式等）B.雨量传感器（lmm,0.5mm,0.2mm单/双簧翻斗式雨量计）C.测风传感器D.温湿度传感器E.气压传感器（注：根据用户需要可连接其他数字传感器或模拟传感器）2.1.3可选择的通信方式A. GPRS数据通信B. GSM短消息、GSM数据业务C.卫星通信（北斗、海事、VSAT等）D.超短波通信E.PSTN通信2.2 软件功能2.2.1 按时段正点发报首先10
6、1终端对GPRS/GSM通信模块加电，当显示器显示“GPRS”时（约30秒），表明GPRS/GSM通信模块与中心服务器成功连接。若接着很快显示44G-OK,则表明中心服务器已正常收到一组报文。若显示“GPRS”后，显示“GERR”，则表明101终端未收到中心服务器的确认信息。101终端加电后，无“GPRS”显示，两分钟内显示“GERR”，自动转发短消息，然后下电，表明GPRS网络未连通。2.2.2 雨量加报雨量加报为30分钟加报，在每小时的30分钟，101终端自动检测这30分钟内每10分钟的降雨量，是否大于等于Rl（IO分钟雨量加报阈值），和这30分钟的降雨量是否大于等于R3（30分钟雨量加报
7、阈值），若其中之一满足条件，则立刻加报。通信过程见“时段正点报讯”。2.2.3 水位加报水位采集每5分钟一次，每次采集水位时，101终端都将本次采集与上一次发送的水位值之差与Yl（加报水位以下时的水位加报阈值）或Y2（加报水位以上时的水位加报阈值）相比较。若满足加报要求，则立刻加报。通信过程见”时段正点报讯2.2.4 固态数据的读取固态数据可以本地读取，也可通过无线或有线信道远程提取。在每次正常通信结束后，中心服务器将检查是否有提取固态数据的任务，若有，则命令遥测站保持GPRS/GSM通信模块的加电状态，并发出取数命令，直到数据提取完毕。101终端也具有现场提取固态数据的功能，当遥测终端通信线
8、路损坏时，也可以用便携机现场提取固态数据。2.2.5 修改系统参数在每次正常通信结束后，中心服务器将检查是否有需要修改配置参数的遥测站，若有，则命令遥测站保持GPRS/GSM通信模块的加电状态，并将事先写好的配置表发送下去。收到遥测站回执，表明配置成功。2.2.6 系统时钟同步在每次正常通信后，遥测终端均与中心服务器自动校时，从而使每一个分中心内的遥测站的时钟都与中心服务器保持一致。2.2.7 遥测数据和固态存储数据互为备份要想利用遥测数据实现资料整编，就必须保证遥测数据的完整性以及与101终端固态数据的一致性。101终端正点报送的数据均取自固态存储器，并且具有存储补发机制。2.3 技术参数1
9、 .输入电压：030VDC2 .值守电流：小于5mA3 .工作电流（不含信道机）：小于15mA4 .工作温度：一2070C5 .工作湿度：25000小时7 .通信口：3个RS232C,1个RS-485口8 .开关量输入：13路9 .模拟输入：8路单通道（4路差分）10 .数字输入：8路I1.数字输出：2路DO,1路C）C12 .电源输出：3路12VDC13 .数据存储容量：512K字节YCZ-2A可以通过PSTN、专线、短波、超短波、微波、GPRS/GSM移动通信网及卫星通信（北斗卫星、海事卫星、VSAT.全线通、全球通）等通信组网方式，实现高效可靠的数据传输，完成数据采集、处理、存储以及传输
10、等任务，并可实现系统的远程管理管控管控。它具有操作简单，易管理管控管控维护等优点OYCZ-2A型遥测终端是为满足水文遥测多通信信道、大容量数据存储的要求而设计的新型遥测终端,它包括以下一些主要功能：1 .可接多种水位计（浮子式、激光、超声波、压力式、气泡式等）2 .可接三种规格的翻斗式雨量计:Imm、0.5mm、0.2mm（软件设定）3 .可接单簧或双簧翻斗式雨量计（跳线设置）4 .配有键盘和液晶显示器,可以对配置进行修改,可发送人工观测数据，并可本地显示测站状态、电压、时间及水雨数据等5 .支持远程诊断和远程管理管控管控。可配置的系统参数包括：6 .定时自报时段值、目的地址，当前雨量、水位加
11、报阈值，雨量加报阈值（2个），定时唤醒开机后的等待时间长度、测报间隔、当前时间等7 .水位增量报、雨量增量报8 .配有4Mb大容量非易失存储模块,可存储两年的水位和雨量数据9 .测站数据可用便携机本地读取,也可通过GPRS/GSM信道远程提取，读取的最小时间间隔为1天。10 .固态存储器数据可本地或远程清除，清除以“年”为单位I1.具有命令确认和校验机制，不会发生误操作12 .具有增量口，并行口，串行口，频率口，模拟量口13 .可测量水位、雨量、风向、风速、气压、气温、湿度等参数14 .具有较强的通信能力：三个RS-232C接口和一个RS-485接口，可连接以下通信设备： GPRS/GSM通信
12、终端 北斗卫星小站、InmarSat-C型海事卫星小站、VSAT卫星小站 MOD-FPC-300型超短波调制解调器和收发信机 有线MODEM 任何具有标准的RS-485接口或RS-232C接口的设备15 .具有自报、应答、自报加应答三种工作模式，可灵活自动调整16 .可发送人工置数17 .可现场或远程修改站址、发送前导时间、工作体制、报送密度、水位基值、雨量初值等参数18 .采用电源监控技术,对数据和时钟进行双重掉电保护19 .采用实时多任务的编程方法,使该设备具有更强的响应能力20 .完善的软件编程思想和硬件保护措施，增强了设备的可靠性21 .按键可进入测试状态，测试数据不存储，并可自动退出
13、测试态22 .具有振铃检测功能，值守状态有线MODEM不加电，但可随时响应中心的召测命令23 .可定时自动唤醒，以完成定时测报、响应中心站提取固态存储数据和修改参数等指令24 .具备补发数据功能（主备信道通信均失败时，存储数据等待下次发送）25 .具有实时钟，可定时开机接收中心校时命令，并自动校时26 .具有定时自检功能、存储转发功能27 .具有看门狗，具备死机自动复位功能28 .平均无故障时间：满足水文自动测报系统规范要求，MTBF100000小时29 .具有休眠和掉电工作方式第三章终端机电路板3.1主板实物图WIQGpRS/GSM模块镂名用镂口电源输入输出镂口12V特出Ol。示灯485镂及
14、控制线口12V输出。2格示灯详彳水位计镂电源指示灯O*bxlWHU3IMMneirr*看用镂口接口板镂门接口板支柱电压显示强爷缝盘镂口II1.CPU主板编号时W芯片22液晶虎度斶带液晶接口因态存偃模块板险-主保101终端主板电路图接口板实物图雨量计接口浮子水位计接口接板编号接口板电路图第四章终端机跳线及接口4.1 主板接口定义EnableDisEnCO=ra-DisEn:表示强制F电定时器无效（其他信道）4.2 主板跳线定义Enable：表示强制下电定时器有效（超短波信道）4.3 接口板接口定义气压传感器接收线气压传感器发送线信号地湿度信号线信号地+12V输出温度信号线电源地4.4 外部接口4.4.1 接口实物图4.4.2 接口说明A、GPRS/GSM通信终端天线接口B、超短
