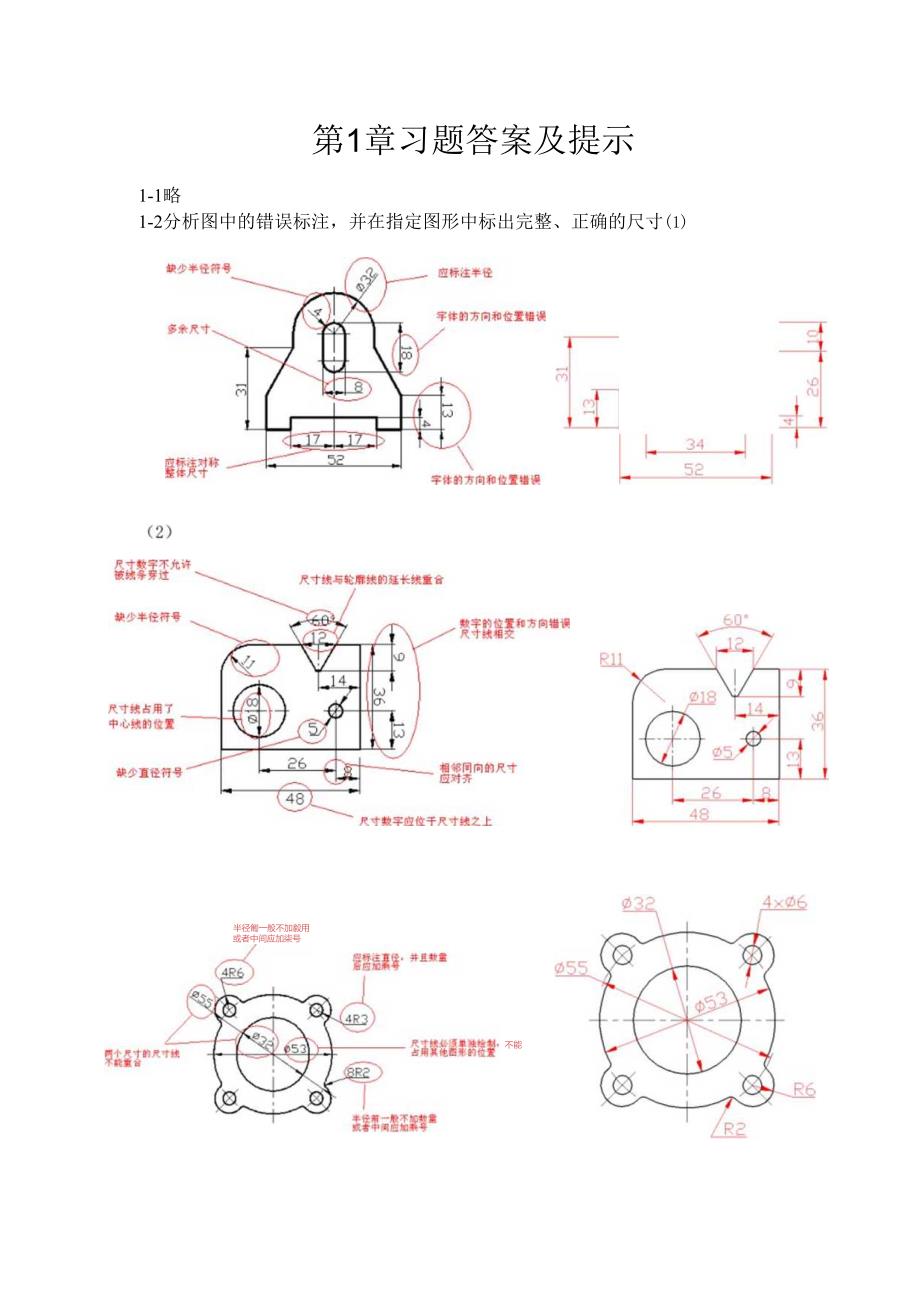

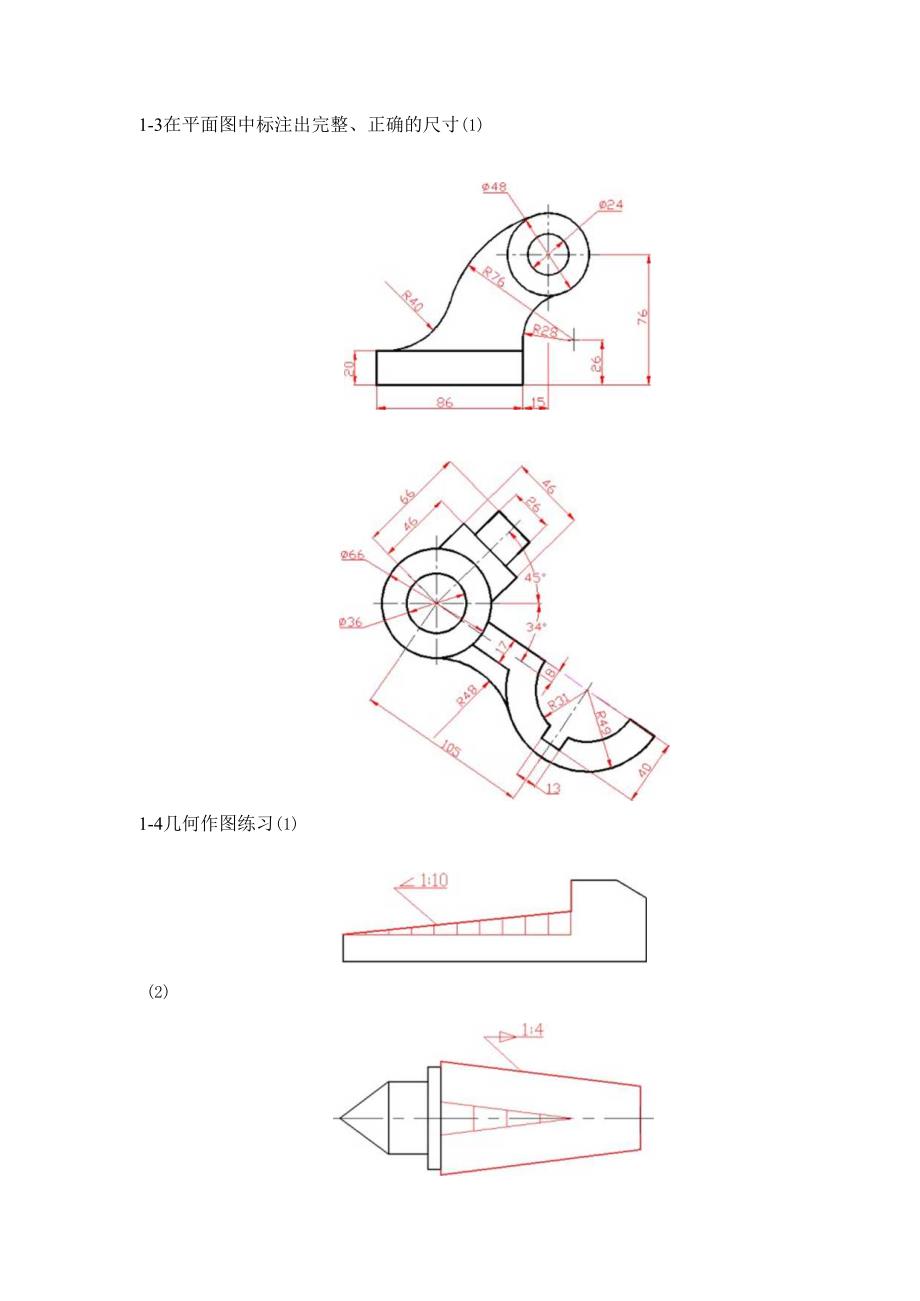

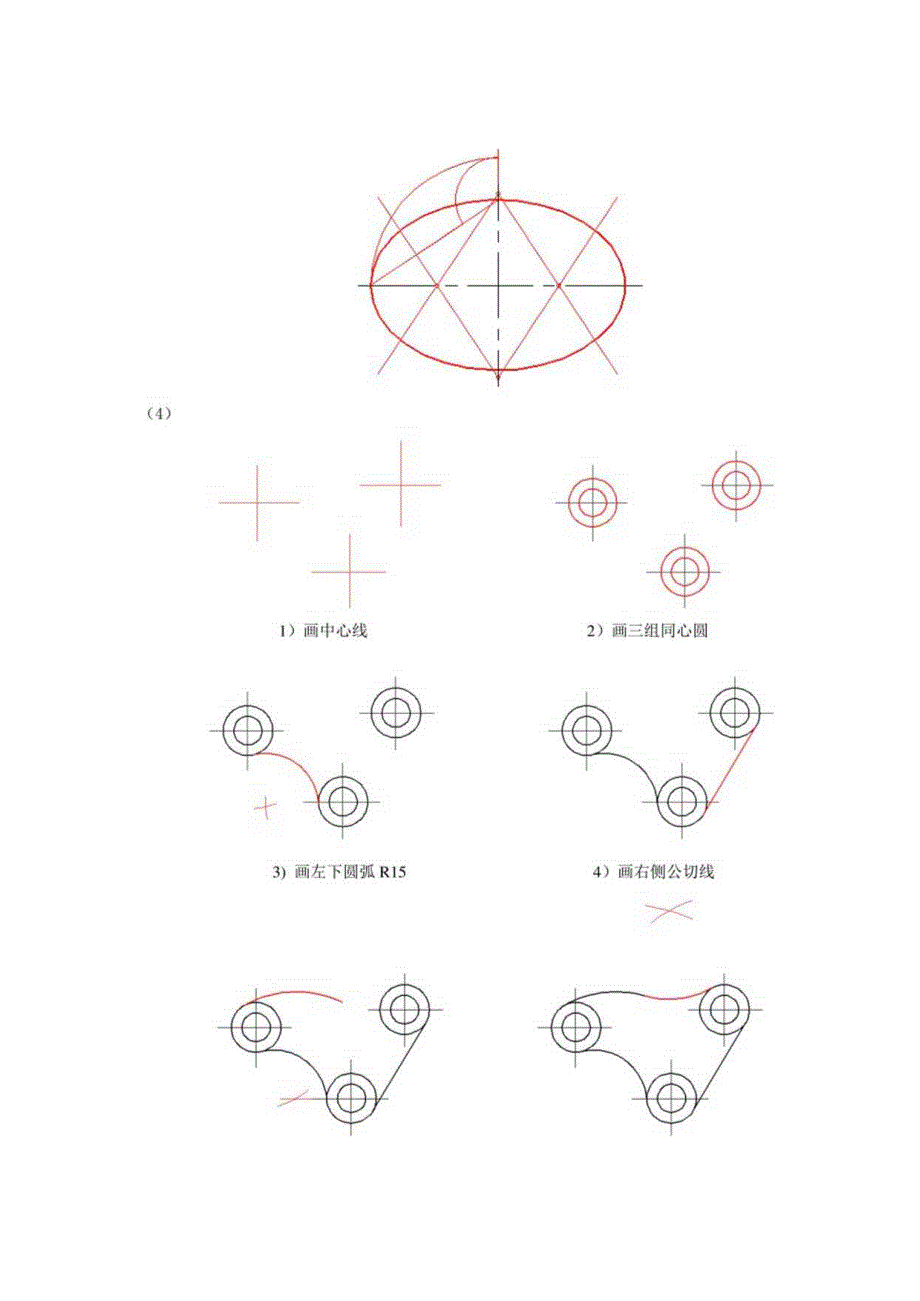

1、第1章习题答案及提示1-1略1-2分析图中的错误标注，并在指定图形中标出完整、正确的尺寸(1)半径匍一般不加毅用或者中间应加柒号不能1-3在平面图中标注出完整、正确的尺寸(1)1-4几何作图练习(1)(2)5）画左上圆弧R306）画上部圆弧R25I）画中心线*3）画右边小圆RlO,及上边圆弧R504）画下边对称圆弧7）标注尺寸1-5CAD绘图练习(1)命令:1.（输入画线命令）指定第点:输入“150,200”，回车（绝对直角坐标）（打开正交）指定下一点:光标下移,输入“38”，回车指定下一点:光标右移,输入“50”，回车指定下一点:输入t15-137”,回车（相对极坐标）指定下一点:光标右移,
2、输入“44”，回车指定下一点:光标上移,输入“6”，回车指定下一点:输入32120”，回车指定下i点:光标上移,输入“12”，回车指定下一点:输入，回车指定下一点:光标上移,输入“10”，回车指定下一点:光标左移,输入“22”，回车指定下一点:光标上移,输入“6”，回车指定下一点:光标左移,输入“20”，回车指定下一点:光标向左下方移动,观察角度为“120”时单击（关闭正交）指定下一点:回车（退出命令）命令:回车（重复命令）指定第一点:光标捕捉第一点指定下一点:光标右移,画出一条稍长的水平线（见图A）指定下一点:回车（退出命令）命令：F（输入圆角命令）（半径为0）选择第一个对象:单击水平线选择
3、第二个对象:单击斜线（见图B）命令:1.（输入画线命令）指定第一点:单击“捕捉自鼠”From基点:光标选择左下角点偏移：输入“觥1,8”，回车（相对直角坐标）指定下一点:光标上移,输入“：回车指定下一点:光标右移,输入“23”，回车指定下一点:输入“2660，回车指定下一点:光标右移,输入“10”，回车指定下一点:光标下移,捕捉到下端点位置,单击指定下一点:光标左移,捕捉起点指定下一点:回车（退出命令）（见图C）(2)a）国中心线b）画左半边图形C）镜像图形d）修剪图线(5)a）画中心线b）国已知国C修剪下部d）环形阵列并修斗a）画中心线C）环形阵列（180(10)d）画中间及连接线段e）修剪
4、成形1-6尺规作图实训一（1）第一步：阅读并分析图形，计算出图形的最大轮廓，确定图形在图纸中的位置（应将图形安排在图纸绘图区域的中部），绘制出所有的中心线；第二步：绘制出所有的已知圆弧（圆心和半径均给出的圆弧）；第三步：画出和已知各圆弧关系明确的中间线段；第四步：应用圆弧之间的相切关系，绘制连接线段，并擦除部分多余线条；第五步：根据R62的圆心距离下部水平中心线15,并与R42圆相内切的关系画出该圆弧;第六步：根据相切关系画出小圆弧R6；第七步：用圆规在各圆心和切点处做出标记，擦除所有辅助线；第八步：加深图线（先圆后直、先小后大、先上后卜、先左后右、先平后斜、先粗后细）；第九步：画出所有尺寸线
5、和尺寸界线；第十步：填写尺寸数字第十一步：填写标题栏。（2）第一步：阅读并分析图形，计算出图形的最大轮廓，确定图形在图纸中的位置（应将图形安排在图纸绘图区域的中部），绘制出所有的中心线；第二步：绘制出所有的已知圆弧（圆心和半径均给出的圆弧）；第三步：画出和已知各圆弧关系明确的中间线段；第四步：应用圆弧之间的相切关系，依次绘制各连接线段，并擦除部分多余线条;第六步：加深图线（先圆后直、先小后大、先上后卜、先左后右、先平后斜、先粗后细）;第七步：画出所有尺寸线和尺寸界线；第八步：填写尺寸数字；第九步：填写标题栏。（3）第一步：阅读并分析图形，计算出图形的最大轮廓，确定图形在图纸中的位置（应将图形安排在图纸绘图区域的中部），绘制出所有的中心线；第二步：绘制出所有的已知圆弧（圆心和半径均给出的圆弧）和定位线；第三步：画出和己知各圆弧关系明确的中间线段;第四步：应用圆弧之间的相切关系，依次绘制各连接线段，并擦除部分多余线条;第五步：用圆规在各圆心和切点处做出标记，擦除所有辅助线；第六步：加深图线（先圆后直、先小后大、先上后下、先左后右、先平后斜、先粗后细）;第七步：画出所有尺寸线和尺寸界线；第八步：填写尺寸数字；第九步：填写标题栏。
