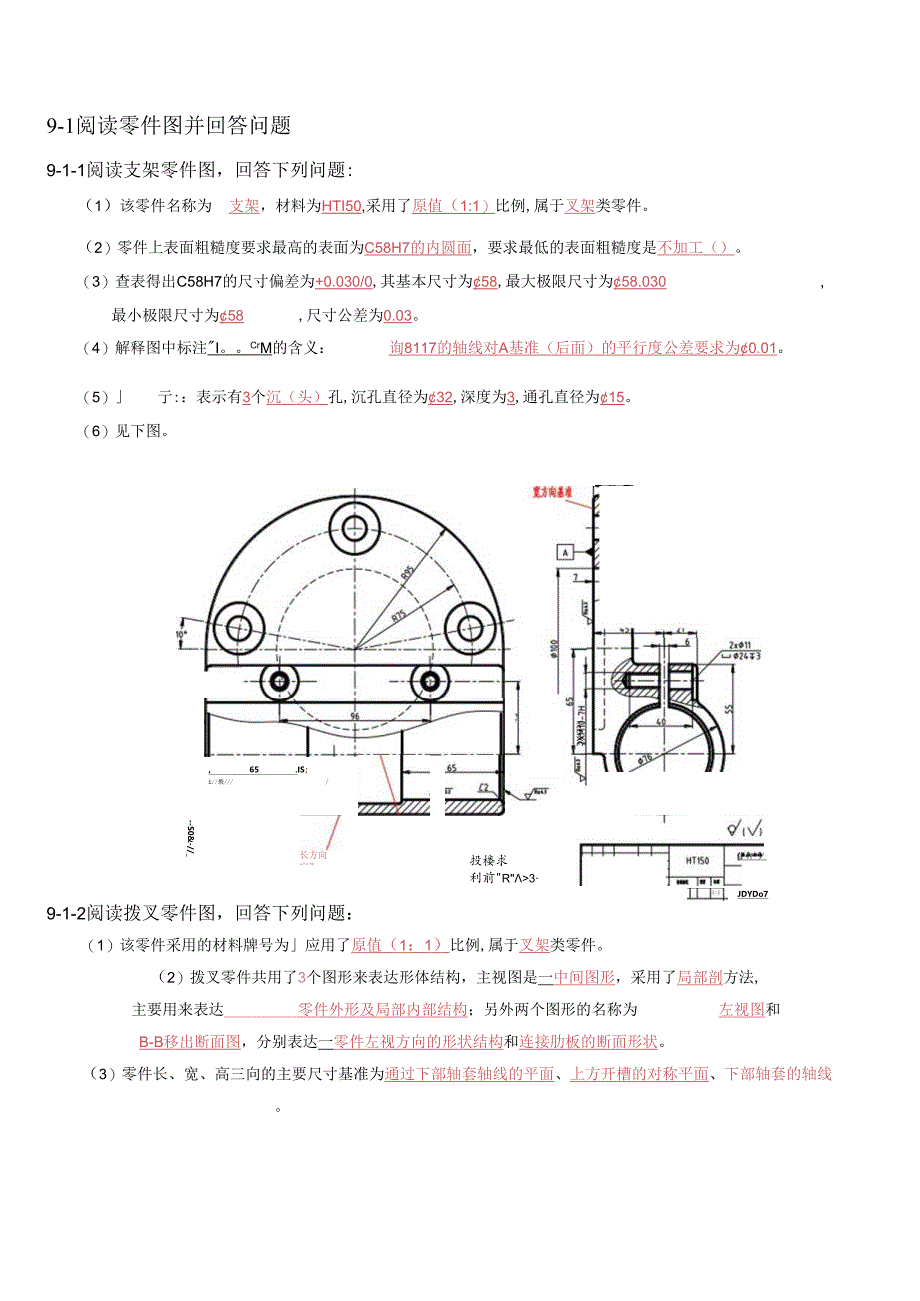

1、9-1阅读零件图并回答问题9-1-1阅读支架零件图，回答下列问题:（1）该零件名称为支架，材料为HTI50,采用了原值（1:1）比例,属于叉架类零件。（2）零件上表面粗糙度要求最高的表面为C58H7的内圆面，要求最低的表面粗糙度是不加工（）。（3）查表得出C58H7的尺寸偏差为+0.030/0,其基本尺寸为58,最大极限尺寸为58.030,最小极限尺寸为58,尺寸公差为0.03。（4）解释图中标注I。CrM的含义：询8117的轴线对A基准（后面）的平行度公差要求为0.01。（5）亍:：表示有3个沉（头）孔,沉孔直径为32,深度为3,通孔直径为15。（6）见下图。,65.IS；/煨/-S0&-/

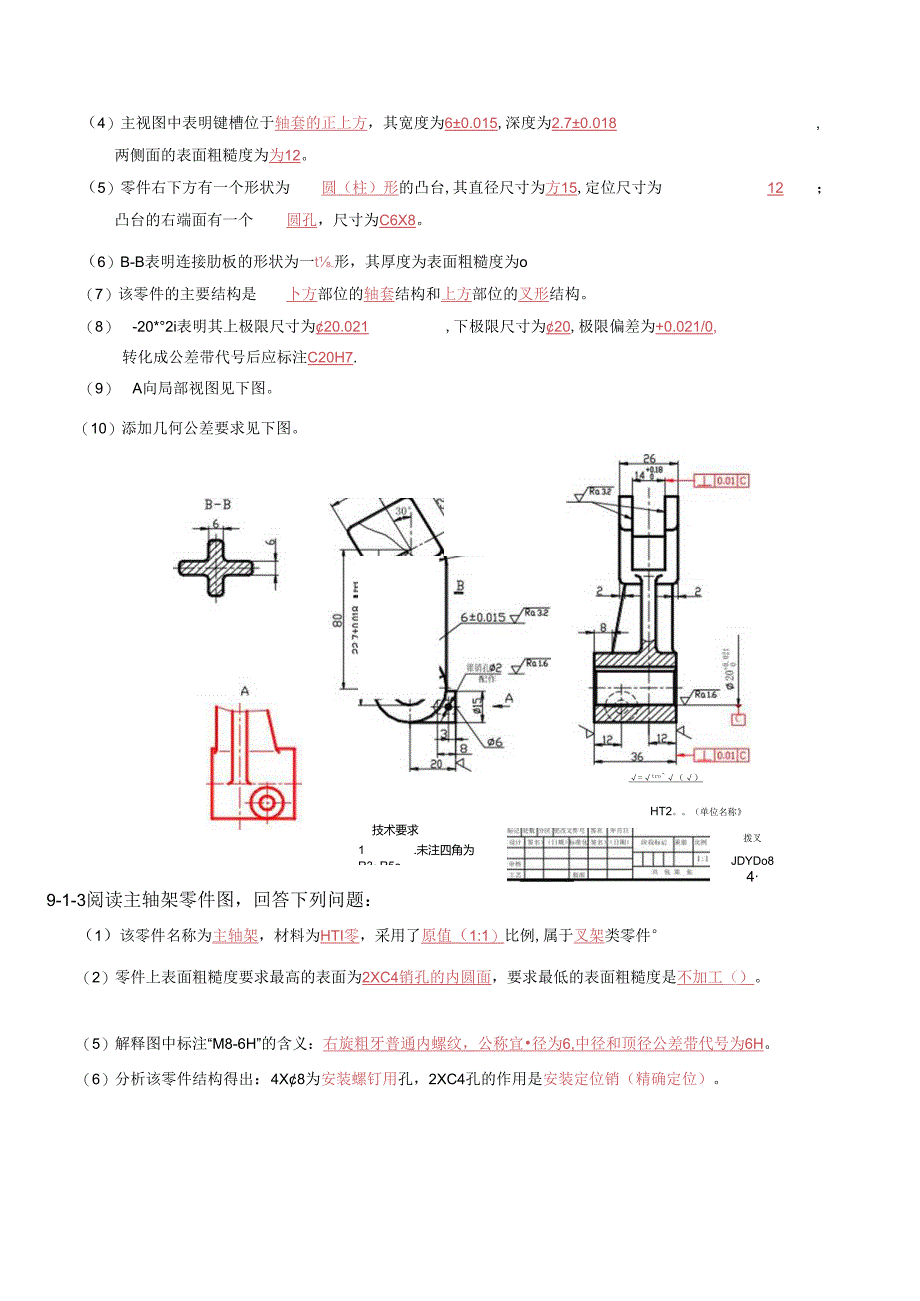

2、_长方向家”投楼求利前R3l.crXC停押*）JDYDo79-1-2阅读拨叉零件图，回答下列问题：（1）该零件采用的材料牌号为应用了原值（1：1）比例,属于叉架类零件。（2）拨叉零件共用了3个图形来表达形体结构，主视图是一中间图形，采用了局部剖方法,主要用来表达零件外形及局部内部结构；另外两个图形的名称为左视图和B-B移出断面图，分别表达一零件左视方向的形状结构和连接肋板的断面形状。（3）零件长、宽、高三向的主要尺寸基准为通过下部轴套轴线的平面、上方开槽的对称平面、下部轴套的轴线。（4）主视图中表明键槽位于轴套的正上方，其宽度为60.015,深度为2.70.018,两侧面的表面粗糙度为为12。
3、（5）零件右下方有一个形状为圆（柱）形的凸台,其直径尺寸为方15,定位尺寸为12；凸台的右端面有一个圆孔，尺寸为C6X8。（6）B-B表明连接肋板的形状为一t-形，其厚度为表面粗糙度为o（7）该零件的主要结构是卜方部位的轴套结构和上方部位的叉形结构。（8） -20*2i表明其上极限尺寸为20.021,下极限尺寸为20,极限偏差为+0.021/0,转化成公差带代号后应标注C20H7.（9） A向局部视图见下图。（10）添加几何公差要求见下图。技术要求1 .未注四角为R3R5o2 .未注倒角C1.=tro（）HT2。（单位名称拨叉JDYDo849-1-3阅读主轴架零件图，回答下列问题：（1）该零件

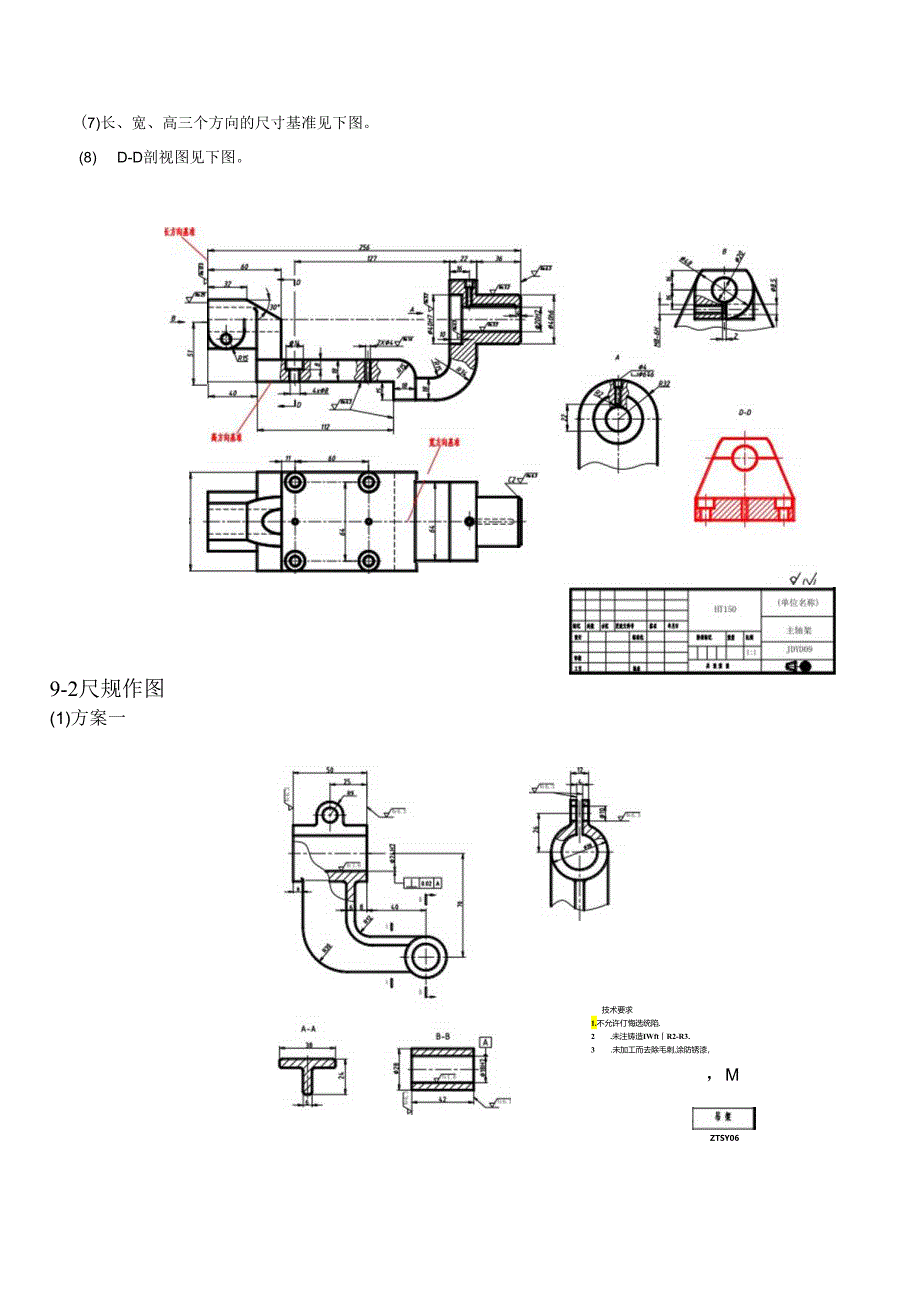

4、名称为主轴架，材料为HTI零，采用了原值（1:1）比例,属于叉架类零件（2）零件上表面粗糙度要求最高的表面为2XC4销孔的内圆面，要求最低的表面粗糙度是不加工（）。（3）该零件图中采用的表达方法有基本视图、局部剖、局部视图。（4）查表得出4表6的尺寸偏差为0/差为16,其基本尺寸为40,最大极限尺寸为40,最小极限尺寸为40.984,尺寸公差为。限16,与之配合的孔应为C40H7。（5）解释图中标注“M8-6H”的含义：右旋粗牙普通内螺纹，公称宜径为6,中径和顶径公差带代号为6H。（6）分析该零件结构得出：4X8为安装螺钉用孔，2XC4孔的作用是安装定位销（精确定位）。(7)长、宽、高三个方向的尺寸基准见下图。(8) D-D剖视图见下图。9-2尺规作图(1)方案一ZTSY06技术要求1.不允许仃悔选统陷.2 .未注铸造IWftR2-R3.3 .未加工而去除毛刺,涂防锈漆，M方案二A-A技术整求1.不允许石铸城南,2.*江埼班阅用R2R3M未加工而去除白婀,痴力饰泳,作图提不：1、2、3、选择左前方为主视方向；主视图采用局部剖，同时表达零件外形和上部圆筒的内部结构;其他视图针对主视图的表达不足进行补充。作图提示：1、选择右前方为主视方向；2、主视图采用局部剖，同时表达零件外形和底板孔的结构;3、其他视图针对主视图的表达不足进行补充。
