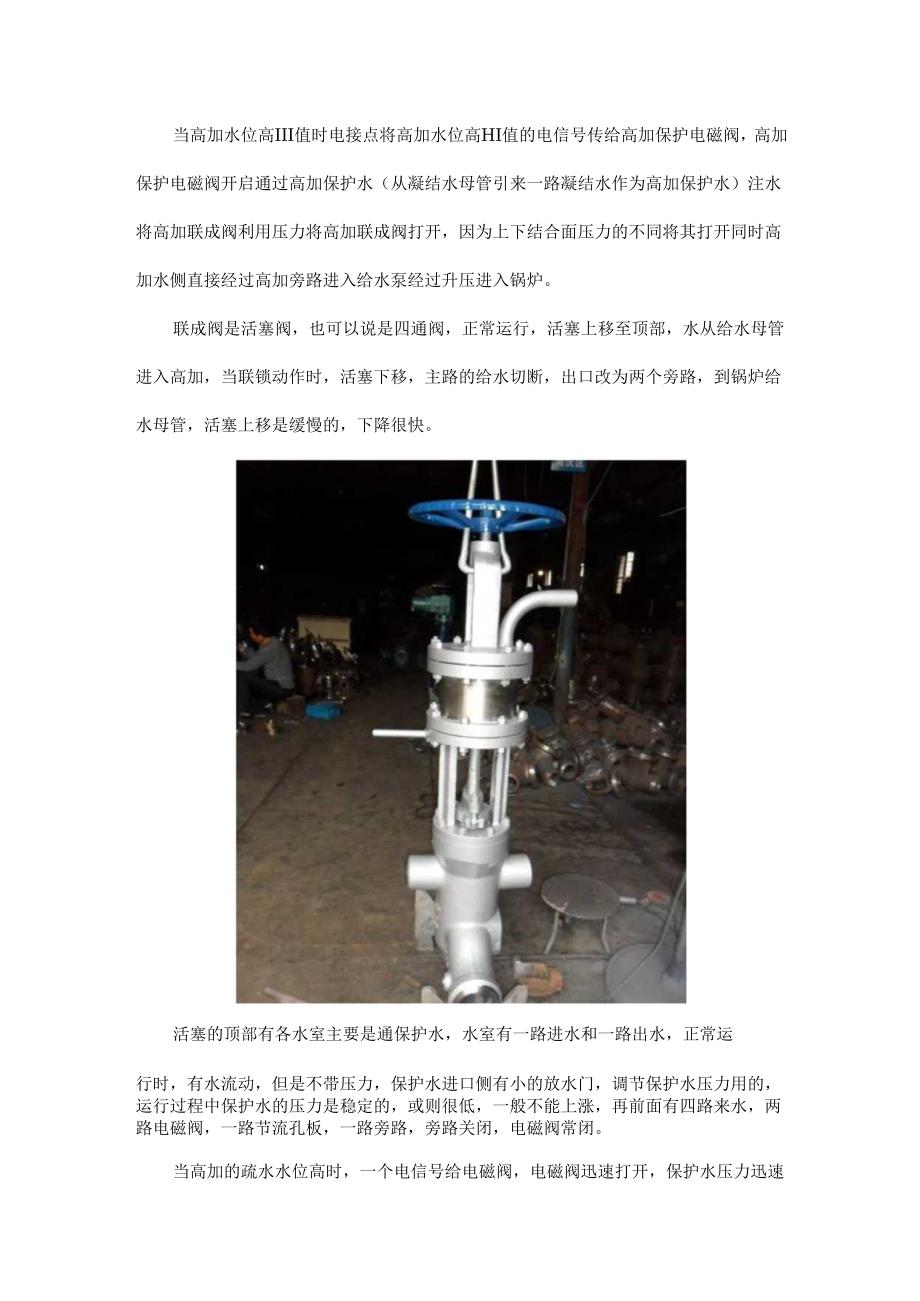

1、当高加水位高III值时电接点将高加水位高HI值的电信号传给高加保护电磁阀，高加保护电磁阀开启通过高加保护水（从凝结水母管引来一路凝结水作为高加保护水）注水将高加联成阀利用压力将高加联成阀打开，因为上下结合面压力的不同将其打开同时高加水侧直接经过高加旁路进入给水泵经过升压进入锅炉。联成阀是活塞阀，也可以说是四通阀，正常运行，活塞上移至顶部，水从给水母管进入高加，当联锁动作时，活塞下移，主路的给水切断，出口改为两个旁路，到锅炉给水母管，活塞上移是缓慢的，下降很快。活塞的顶部有各水室主要是通保护水，水室有一路进水和一路出水，正常运行时，有水流动，但是不带压力，保护水进口侧有小的放水门，调节保护水压力

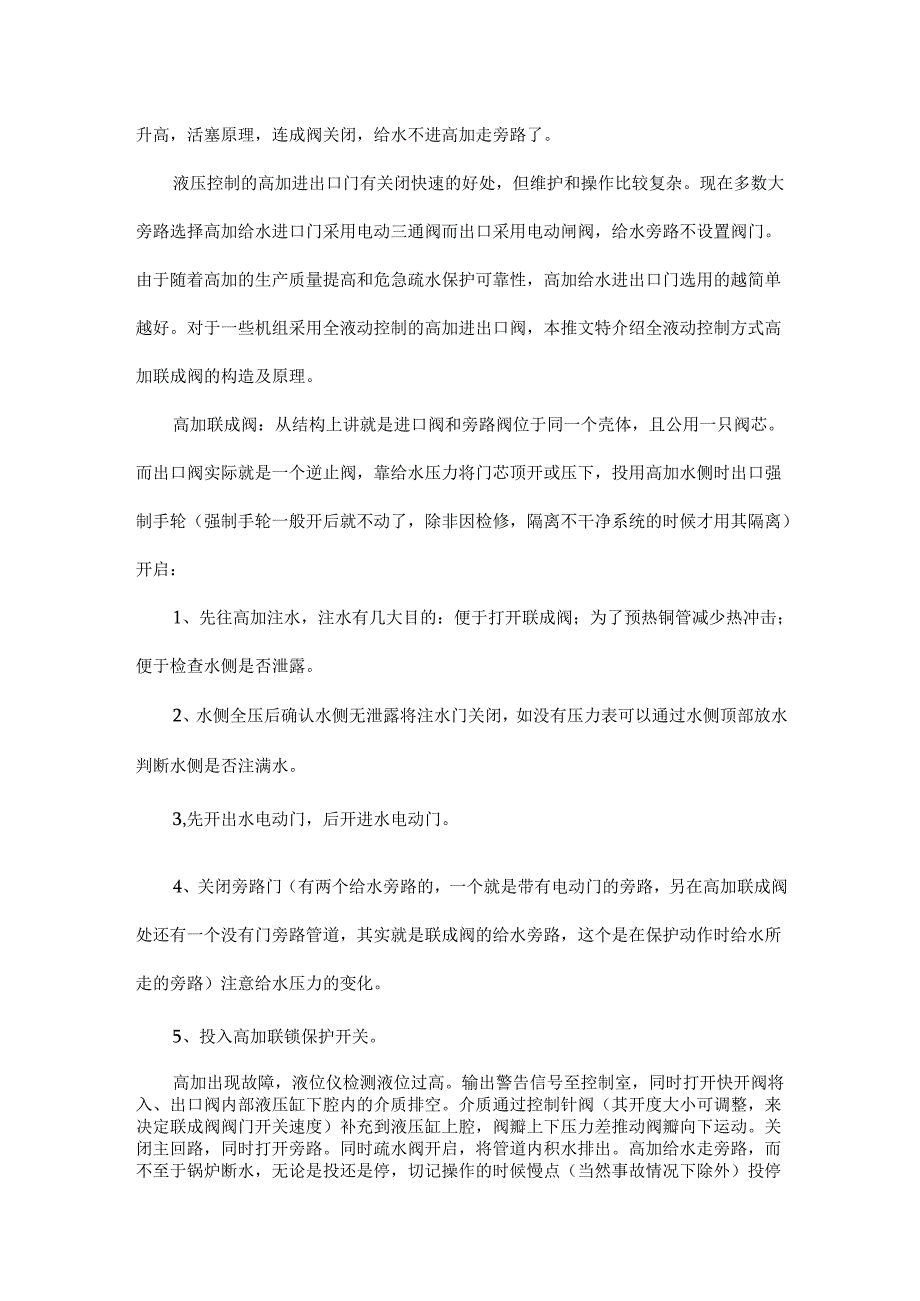

2、用的，运行过程中保护水的压力是稳定的，或则很低，一般不能上涨，再前面有四路来水，两路电磁阀，一路节流孔板，一路旁路，旁路关闭，电磁阀常闭。当高加的疏水水位高时，一个电信号给电磁阀，电磁阀迅速打开，保护水压力迅速升高，活塞原理，连成阀关闭，给水不进高加走旁路了。液压控制的高加进出口门有关闭快速的好处，但维护和操作比较复杂。现在多数大旁路选择高加给水进口门采用电动三通阀而出口采用电动闸阀，给水旁路不设置阀门。由于随着高加的生产质量提高和危急疏水保护可靠性，高加给水进出口门选用的越简单越好。对于一些机组采用全液动控制的高加进出口阀，本推文特介绍全液动控制方式高加联成阀的构造及原理。高加联成阀：从结构
3、上讲就是进口阀和旁路阀位于同一个壳体，且公用一只阀芯。而出口阀实际就是一个逆止阀，靠给水压力将门芯顶开或压下，投用高加水侧时出口强制手轮（强制手轮一般开后就不动了，除非因检修，隔离不干净系统的时候才用其隔离）开启：1、先往高加注水，注水有几大目的：便于打开联成阀；为了预热铜管减少热冲击；便于检查水侧是否泄露。2、水侧全压后确认水侧无泄露将注水门关闭，如没有压力表可以通过水侧顶部放水判断水侧是否注满水。3,先开出水电动门，后开进水电动门。4、关闭旁路门（有两个给水旁路的，一个就是带有电动门的旁路，另在高加联成阀处还有一个没有门旁路管道，其实就是联成阀的给水旁路，这个是在保护动作时给水所走的旁路）

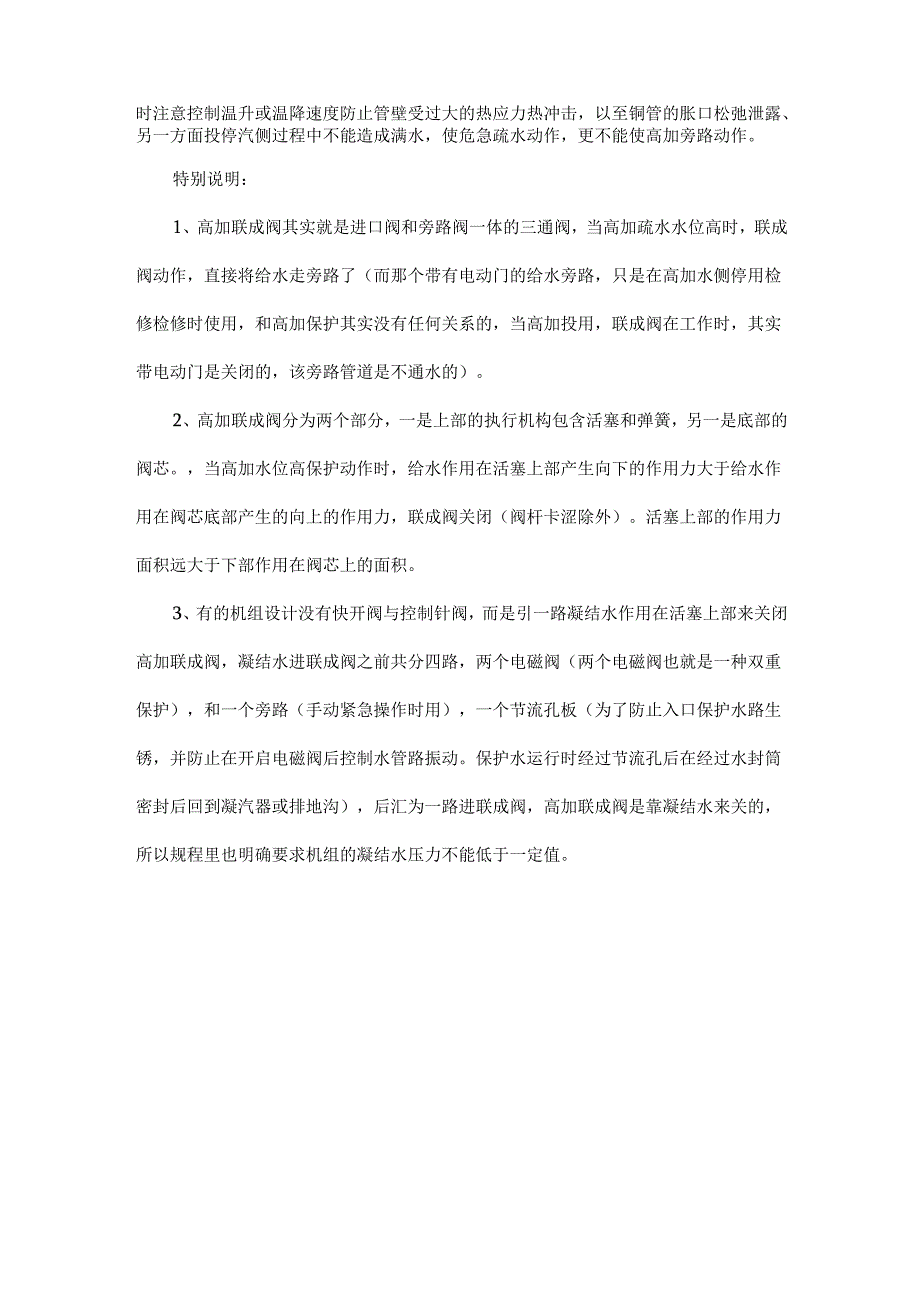

4、注意给水压力的变化。5、投入高加联锁保护开关。高加出现故障，液位仪检测液位过高。输出警告信号至控制室，同时打开快开阀将入、出口阀内部液压缸下腔内的介质排空。介质通过控制针阀（其开度大小可调整，来决定联成阀阀门开关速度）补充到液压缸上腔，阀瓣上下压力差推动阀瓣向下运动。关闭主回路，同时打开旁路。同时疏水阀开启，将管道内积水排出。高加给水走旁路，而不至于锅炉断水，无论是投还是停，切记操作的时候慢点（当然事故情况下除外）投停时注意控制温升或温降速度防止管壁受过大的热应力热冲击，以至铜管的胀口松弛泄露、另一方面投停汽侧过程中不能造成满水，使危急疏水动作，更不能使高加旁路动作。特别说明：1、高加联成阀其
5、实就是进口阀和旁路阀一体的三通阀，当高加疏水水位高时，联成阀动作，直接将给水走旁路了（而那个带有电动门的给水旁路，只是在高加水侧停用检修检修时使用，和高加保护其实没有任何关系的，当高加投用，联成阀在工作时，其实带电动门是关闭的，该旁路管道是不通水的）。2、高加联成阀分为两个部分，一是上部的执行机构包含活塞和弹簧，另一是底部的阀芯。，当高加水位高保护动作时，给水作用在活塞上部产生向下的作用力大于给水作用在阀芯底部产生的向上的作用力，联成阀关闭（阀杆卡涩除外）。活塞上部的作用力面积远大于下部作用在阀芯上的面积。3、有的机组设计没有快开阀与控制针阀，而是引一路凝结水作用在活塞上部来关闭高加联成阀，凝结水进联成阀之前共分四路，两个电磁阀（两个电磁阀也就是一种双重保护），和一个旁路（手动紧急操作时用），一个节流孔板（为了防止入口保护水路生锈，并防止在开启电磁阀后控制水管路振动。保护水运行时经过节流孔后在经过水封筒密封后回到凝汽器或排地沟），后汇为一路进联成阀，高加联成阀是靠凝结水来关的，所以规程里也明确要求机组的凝结水压力不能低于一定值。
