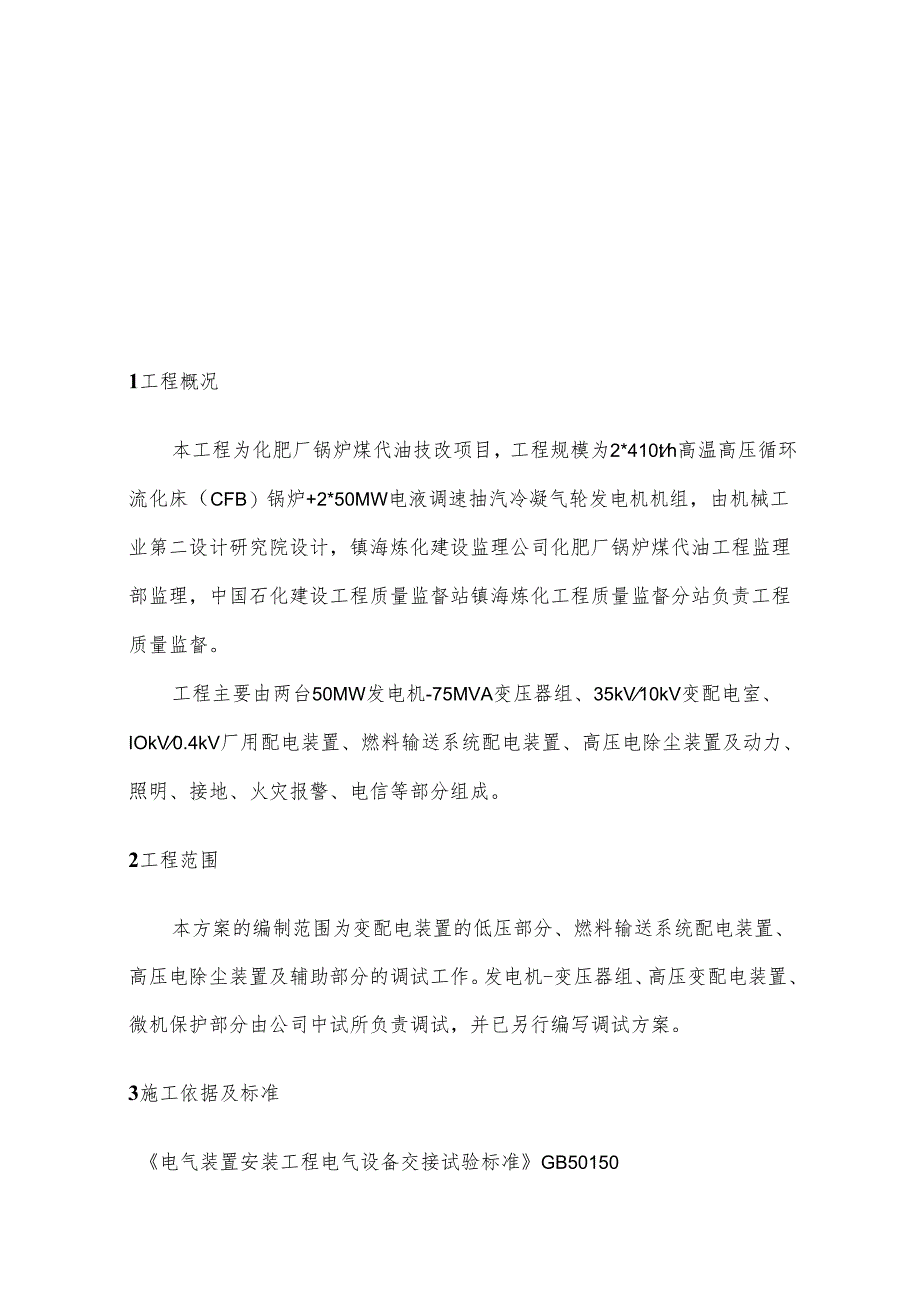

1、1工程概况12工程范围13施工依据及标准14主要调试工程量25调试的一般规定及注意事项36电力变压器调试37交流电动机调试58电力电缆试验69电除尘器调试610二次回路调试7IlIkV及以下配电装置和馈电线路调试812低压电器调试813P1.C系统调试914保证安全技术措施1015主要调试设备及劳动力计划H16施工进度计划121工程概况本工程为化肥厂锅炉煤代油技改项目，工程规模为2*410th高温高压循环流化床（CFB）锅炉+2*50MW电液调速抽汽冷凝气轮发电机机组，由机械工业第二设计研究院设计，镇海炼化建设监理公司化肥厂锅炉煤代油工程监理部监理，中国石化建设工程质量监督站镇海炼化工程质量监

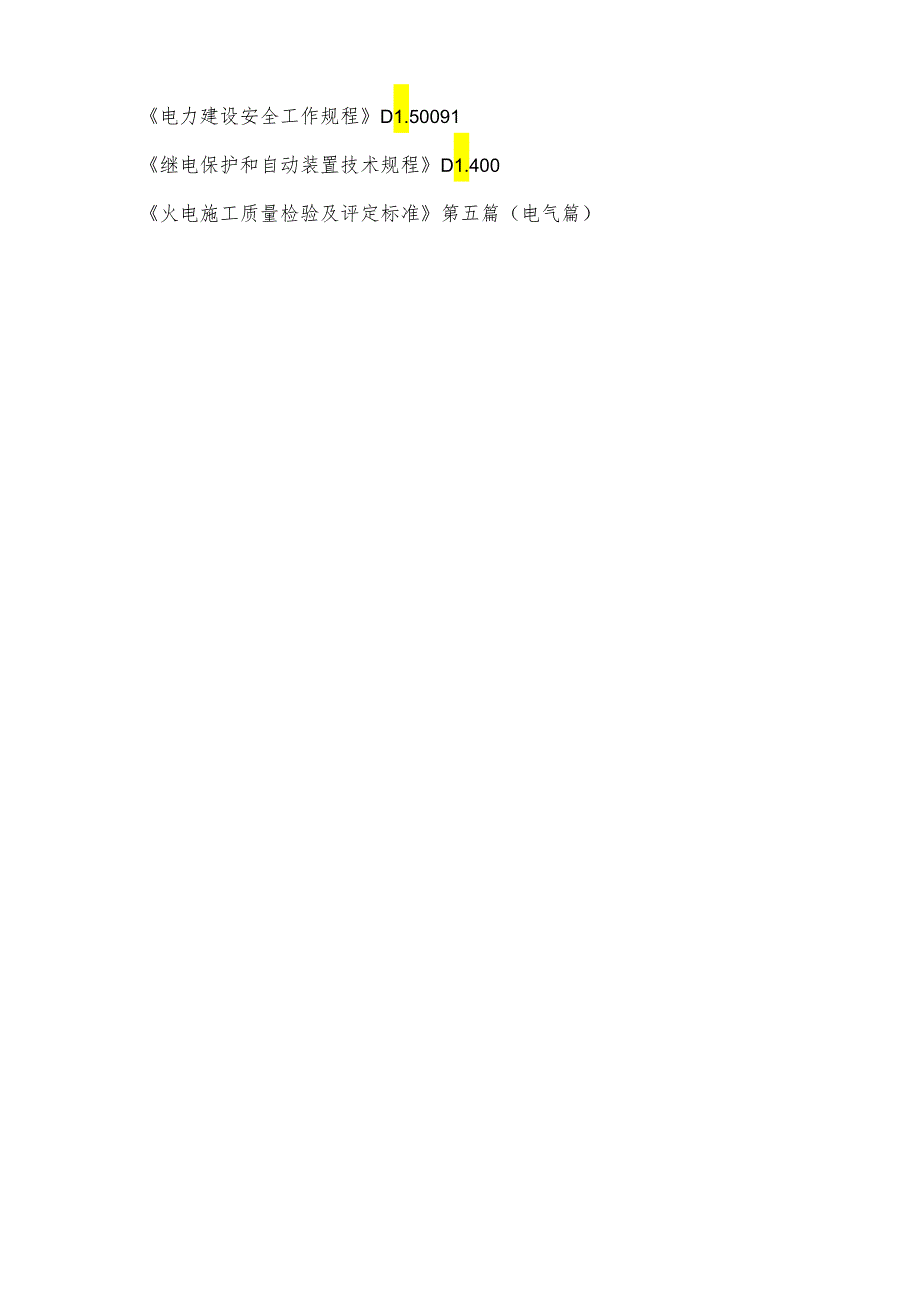

2、督分站负责工程质量监督。工程主要由两台50MW发电机-75MVA变压器组、35kV10kV变配电室、IOkV0.4kV厂用配电装置、燃料输送系统配电装置、高压电除尘装置及动力、照明、接地、火灾报警、电信等部分组成。2工程范围本方案的编制范围为变配电装置的低压部分、燃料输送系统配电装置、高压电除尘装置及辅助部分的调试工作。发电机-变压器组、高压变配电装置、微机保护部分由公司中试所负责调试，并已另行编写调试方案。3施工依据及标准电气装置安装工程电气设备交接试验标准GB50150电力建设安全工作规程D1.50091继电保护和自动装置技术规程D1.400火电施工质量检验及评定标准第五篇（电气篇）进口电

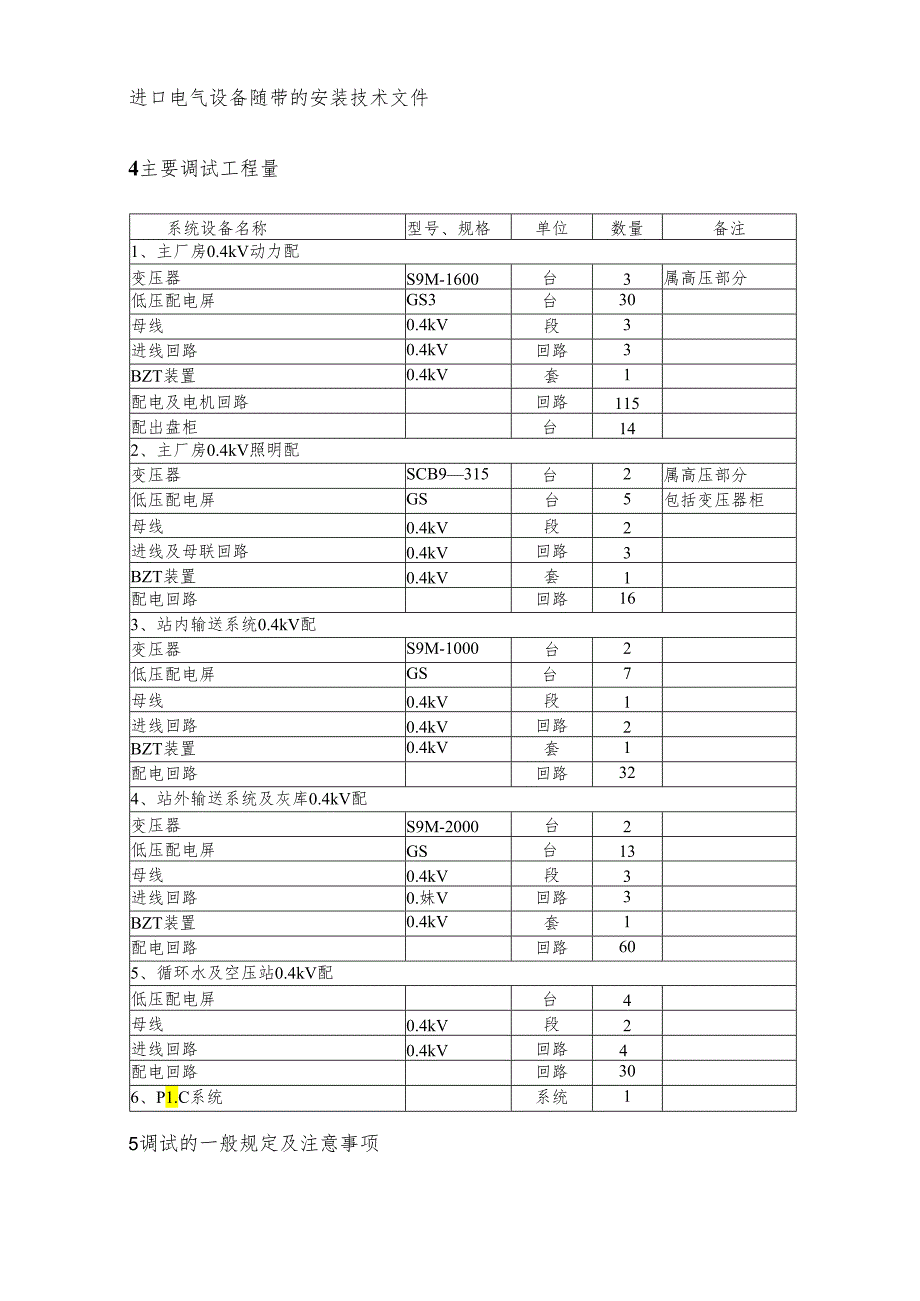

3、气设备随带的安装技术文件4主要调试工程量系统设备名称型号、规格单位数量备注1、主厂房0.4kV动力配变压器S9M-1600台3属高压部分低压配电屏GS3台30母线0.4kV段3进线回路0.4kV回路3BZT装置0.4kV套1配电及电机回路回路115配出盘柜台142、主厂房0.4kV照明配变压器SCB9315台2属高压部分低压配电屏GS台5包括变压器柜母线0.4kV段2进线及母联回路0.4kV回路3BZT装置0.4kV套1配电回路回路163、站内输送系统0.4kV配变压器S9M-1000台2低压配电屏GS台7母线0.4kV段1进线回路0.4kV回路2BZT装置0.4kV套1配电回路回路324、站
4、外输送系统及灰库0.4kV配变压器S9M-2000台2低压配电屏GS台13母线0.4kV段3进线回路0.妹V回路3BZT装置0.4kV套1配电回路回路605、循环水及空压站0.4kV配低压配电屏台4母线0.4kV段2进线回路0.4kV回路4配电回路回路306、P1.C系统系统15调试的一般规定及注意事项5.1 调试人员应深刻领会设计意图，熟悉图纸内容、有关技术资料、设备说明书及出厂记录。首先做好各种仪表单体调校，二次线路核对,合格后再进行整组试验。5.2 使用的仪表必须经过计量部门检定合格并在有效周检期内。5.3 在进行与温度及湿度有关的各种试验时，应同时测量被测物温度和周围的温度及湿度。绝缘
5、试验应在良好的天气且被试物温度及仪器周围温度不宜低于59,空气相对湿度不宜高于80%的条件下进行。5.4 变压器的交流耐压试验必须在其它试验合格后进行。试验前要调整好球间隙，球间间隙按1.l倍US整定。升压时要依高压表读数为准，升压过程中监视有关仪表，并密切监视高压回路，发现有异常现象立即停止升压，降压回零，待查明原因处理后再升压。5.5 电力电缆应按不同电压等级和型号，采取不同的试验电压标准，进行试验，测得的直流泄漏值要符合规范规定。5.6 继电保护的继电器检验要做到先常规检验，后做整定值的检验，接线及方法步骤必须按继电器保护和安全自动装置技术规程的程序进行，检验时填好记录，检验后加铅封。5
6、.7 搜集有关变压器、电流电压电器、高压电除尘等新型设备说明书，出厂记录报告以便协同制造商做好整定试验工作。6电力变压器调试6.1 电力变压器的试验项目，应包括下列内容：6.1.1 测量绕组连同套管的直流电阻。6.1.2 检查所有分接头的变压比。6.1.3 检查变压器的三相连接组别和单相变压器引出线的极性。6.1.4 绕组连同套管的交流耐压试验。6.1.5 测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻。6.1.6 绝缘油试验。6.1.7 额定电压下的冲击合闸试验。6.1.8 检查相位。6.2 测量绕组连同套管的直流电阻应在各分接头的所有位置上进行，各相测得值的相互差值应小于平均
7、值的4%,线间测得值的相互差值应小于平均值的2%,直流电阻与同温下产品出厂实测数值比较，相应变化不应大于2%o6.3 检查所有分接头的变压比，与制造厂铭牌数据相比应无明显差别，且符合变压比的规律。6.4 检查三相变压器的三相结线组别和单相变压器引出线的极性，必须与设计要求及铭牌上的标记和外壳上的符号相符。6.5 变压器连同套管的交流耐压试验其试验电压应符合规范规定，时间为1分钟。6.6 测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻，应符合下列要求：6.6.1 进行器身检查的变压器应测量可触到的穿芯螺栓、朝铁夹件及绑扎钢带对铁版、铁芯、油箱及绕组压环的绝缘电阻。6.6.2 采用2
8、50OV兆欧表测量，持续时间为Imin,应无闪络或击穿现象。6.6.3 当朝铁梁及穿芯螺栓一端与铁芯连接时，应将连接片断开后进行试验。6.6.4 铁芯必须为一点接地，对变压器上有专用的铁芯接地线引出套管时，应在注油前测量其对外壳的绝缘电阻。6.7 绝缘油的电气强度试验必须符合规范要求。6.8 在额定电压下对变压器的冲击合闸试验。应进行5次，每次间隔时间宜为5min,无异常现象，冲击试验宜在高压侧进行。6.9 检查变压器相位必须与电网相位一致。7交流电动机调试7.1 交流电动机的试验项目，应包括下列内容：7.1.1 测量绕组的绝缘电阻。7.1.2 测量可变电阻器、起动电阻器的绝缘电阻。7.1.3
9、 检查定子绕组极性及其连接的正确性。7.1.4 电动机空载转动检查和空载电流测量。7.2 额定电压为100OV以下，常温下绝缘电阻值不应低于0.5MQ；转子绕组不应低于每千伏0.5兆欧。7.3 可变电阻器、起动电阻器的绝缘电阻，当与回路一起测量时，绝缘电阻值不应低于0.5兆欧。7.4 电动机空载转动检查的运行时间可为2h,并记录电动机的空载电流。当电动机与其机械部分的连接不易拆开时，可连在一起进行空载转动检查试验。8电力电缆试验8.1 电力电缆的试验项目，应包括下列内容：8.1.1 测量绝缘电阻。8.1.2 直流耐压试验及泄漏电流测量。8.1.3 检查电缆的相位。8.2 电缆直流耐压试验电压值
10、应符合规范规定；试验时可分为46阶段，每阶段停留Imin,并读取泄漏电流值，测量时应消除杂散电流的影响。8.3 当出现电缆的泄漏电流很不稳定、泄漏电流随试验电压升高急剧上升、泄漏电流随试验时间延长有上升现象时，电缆绝缘可能有缺陷,应找出缺陷部位，并予以处理。8.4 检查电缆线路的两端相位一致并与电网的相位相符合。9电除尘器调试9.1 电除尘器的试验项目，应包括下列内容：9.1.1 测量整流变压器及直流电抗器铁芯穿芯螺栓的绝缘电阻。9.1.2 测量整流变压器高压绕组及其直流电抗器绕组的绝缘电阻及直流电阻。9.1.3 测量整流变压器低压绕组的绝缘电阻及其直流电阻。9.1.4 油箱中绝缘油的试验。9
11、.1.5 绝缘子及瓷套管的绝缘电阻测量和交流耐压试验。9.1.6 测量电力电缆绝缘电阻。9.1.7 电力电缆直流耐压试验及泄漏电流测量。9.1.8 空载升压试验。9.1.9 电除尘振打装置的电气设备试验。9.1.10 测量接地电阻。9.2 测量整流器变压器及直流电抗器铁芯穿芯螺栓的绝缘电阻，应按变压器的有关规定在器身检查时进行。9.3 在器身检查时测量整流变压器高压绕组及其直流电抗器绕组的绝缘电阻和直流电阻，其直流电阻值应与产品技术条件的规定或同型号产品的电阻值相比无明显差别。9.4 测量整流变压器低压绕组的绝缘电阻和直流电阻，其直流电阻值应与产品技术条件的规定或同型号产品的电阻值相比无明显差
12、别。9.5 绝缘油的电气强度试验应符合规范规定。9.6 绝缘子及瓷套管的绝缘电阻应采用2500V兆欧表测量，交流耐压试验电压应符合产品技术条件的规定。9.7 电力电缆直流耐压试验及泄漏电流测量应符合规范规定。9.8 空载升压应能达到产品技术条件规定的允许值，且无放电现象。9.9 电除尘振打装置的电气设备试验按规范的有关规定进行。9.10 测量电除尘器本体的接地电阻不应大于1欧姆。10二次回路调试10.1 测量二次回路的绝缘电阻：当小母线在断开所有其它并联支路时，不应小于10M。；二次回路的每一支路和断路器、隔离开关的操作机构的电源回路等，均不应小于IMQ。在比较潮湿的地方，可不小于0.5MC。
13、10.2 交流耐压试验：试验电压为1000V,当回路绝缘电阻值在IOMQ以上时，可采用2500V兆欧表代替，持续时间为Imin；48V及以下回路可不作交流耐压试验；回路中有电子元器件设备的，试验时应将插件拔出或将其两端短接。IllkV及以下配电装置和馈电线路调试I1.l配电装置和馈电线路的绝缘电阻值不应小于0.5MQ,测量馈电线路绝缘电阻时，应将断路器、用电设备、电器和仪表等断开。11.2 动力配电装置的交流耐压试验电压为1000V,当回路绝缘电阻值在IOMQ以上时，可采用2500V兆欧表代替，持续时间为Imin。11.3 检查配电装置内不同电源的馈线间或馈线两侧的相位应一致。12低压电器调试
14、12.1 低压电器的试验项目，应包括下列内容12.1.1 测量低压电器连同所连接电缆及二次回路的绝缘电阻。12.1.2 电压线圈动作值。12.1.3 低压电器动作情况检查。12.1.4 低压电器采用的脱扣器的整定。12.1.5 测量电阻器和变阻器的直流电阻。12.1.6 低压电器连同所连接电缆及二次回路的交流耐压试验。12.2 测量低压电器连同所连接电缆及二次回路的绝缘电阻值，不应小于1Q;在比较潮湿的地方可不小于0.5M。12.3 电压线圈动作值的校验：线圈的吸合电压不应大于额定电压的85%,释放电压不应小于额定电压的5%,短时工作的合闸线圈应在额定电压的85%110%范围内，分励线圈应在额定电压的75%110%范围内均能可靠工作。12.4 低压电器动作情况的检查：对采用电动机或液压、气压传动方式操作的电器，除产品另有规定外，当电压、液压或气压在额定值的85%110%范围内，电器应可靠工作。12.5 低压电器采用的脱扣器的整定：各类电流脱扣器、延时装置等，应按使用要求进行整定，其额定值误差不得超过产品技术条件的规定。12.6 对于ABB系统开关和BZT装置应根据化工部的有关定值单要求进行整定。12.7 测量电
