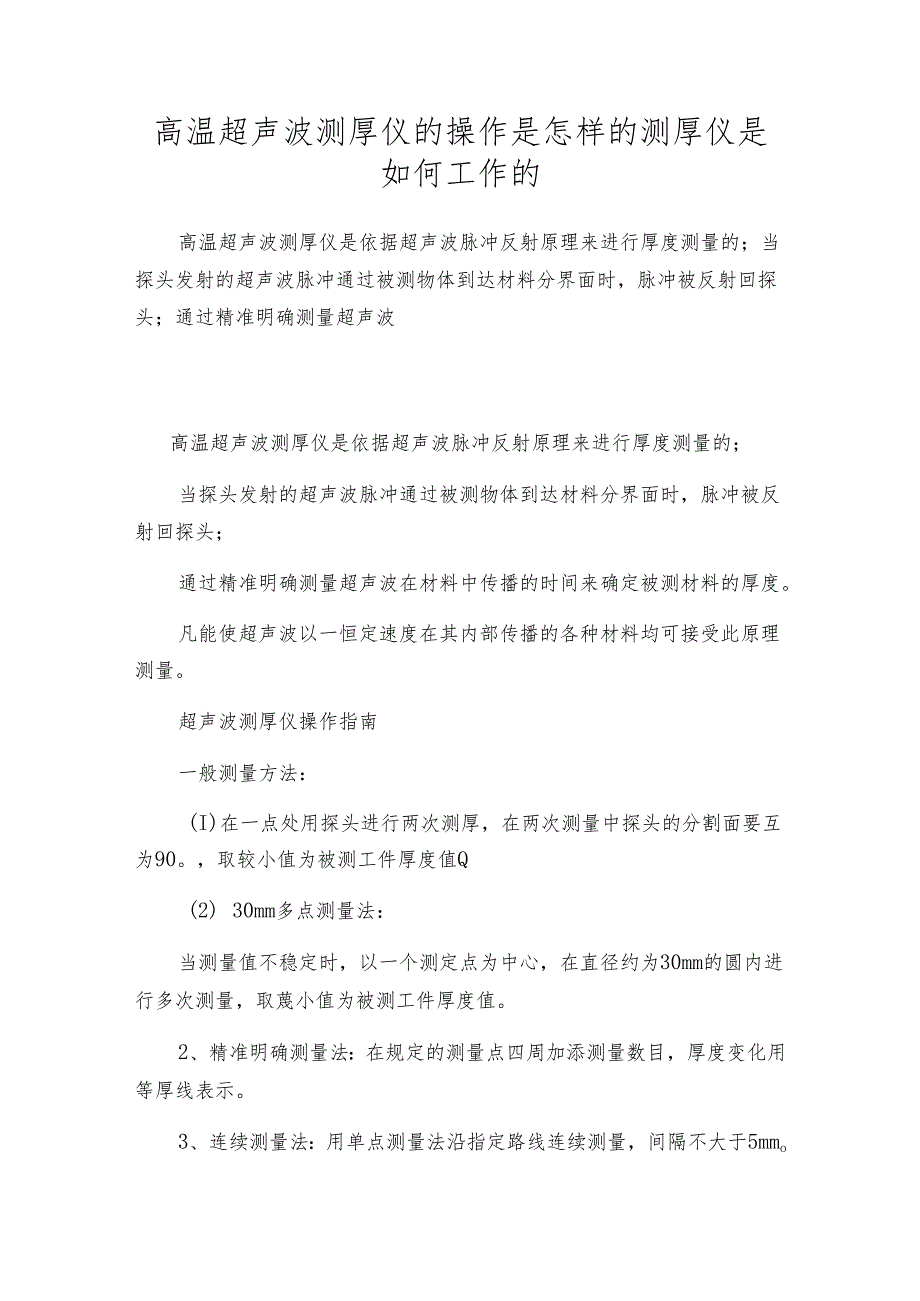

1、高温超声波测厚仪的操作是怎样的测厚仪是如何工作的高温超声波测厚仪是依据超声波脉冲反射原理来进行厚度测量的;当探头发射的超声波脉冲通过被测物体到达材料分界面时,脉冲被反射回探头;通过精准明确测量超声波高温超声波测厚仪是依据超声波脉冲反射原理来进行厚度测量的;当探头发射的超声波脉冲通过被测物体到达材料分界面时,脉冲被反射回探头;通过精准明确测量超声波在材料中传播的时间来确定被测材料的厚度。凡能使超声波以一恒定速度在其内部传播的各种材料均可接受此原理测量。超声波测厚仪操作指南一般测量方法:(I)在一点处用探头进行两次测厚,在两次测量中探头的分割面要互为90。,取较小值为被测工件厚度值Q(2) 30m

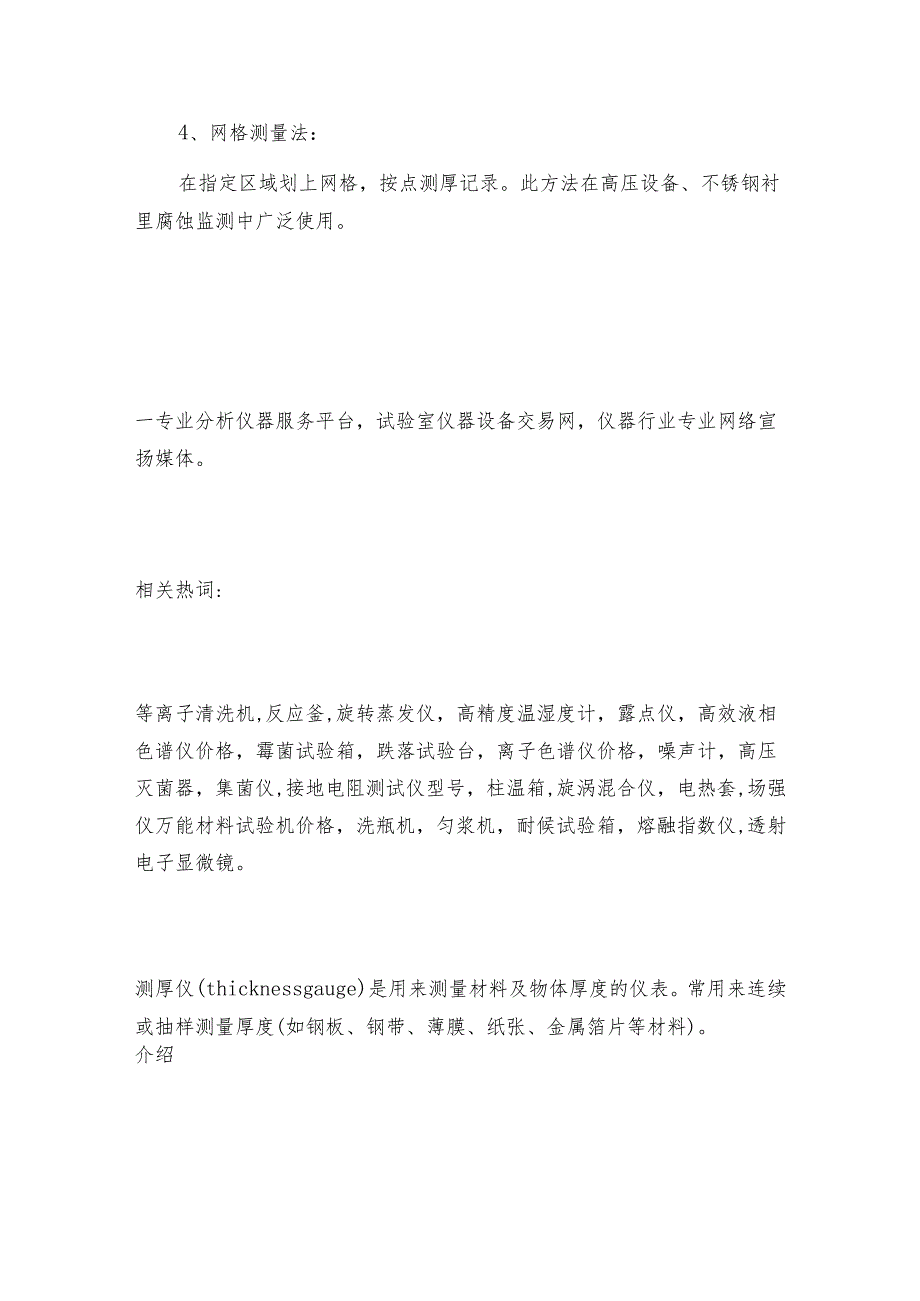

2、m多点测量法:当测量值不稳定时,以一个测定点为中心,在直径约为30mm的圆内进行多次测量,取蔑小值为被测工件厚度值。2、精准明确测量法:在规定的测量点四周加添测量数目,厚度变化用等厚线表示。3、连续测量法:用单点测量法沿指定路线连续测量,间隔不大于5mmo4、网格测量法:在指定区域划上网格,按点测厚记录。此方法在高压设备、不锈钢衬里腐蚀监测中广泛使用。一专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。相关热词:等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号

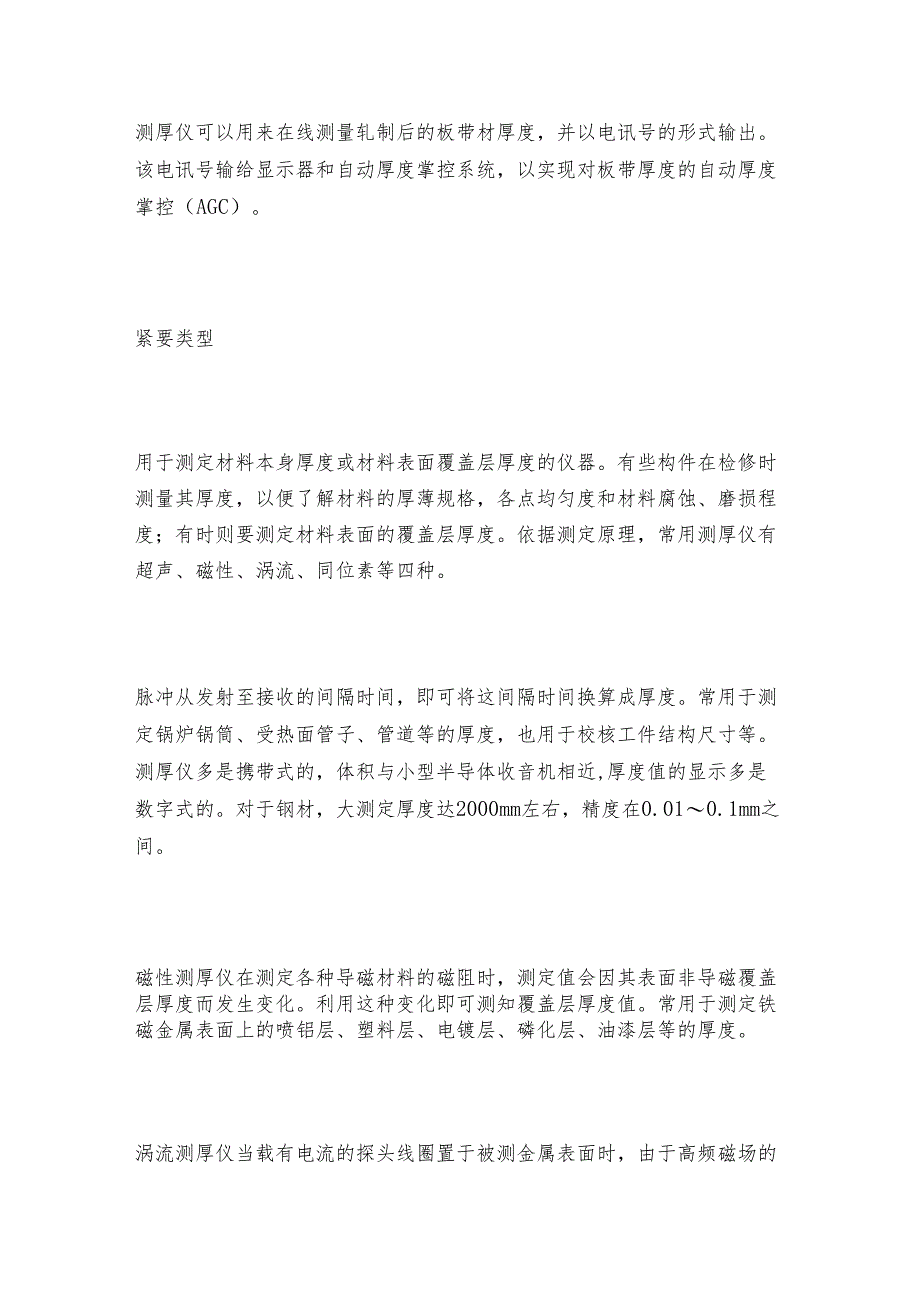

3、,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。测厚仪(thicknessgauge)是用来测量材料及物体厚度的仪表。常用来连续或抽样测量厚度(如钢板、钢带、薄膜、纸张、金属箔片等材料)。介绍测厚仪可以用来在线测量轧制后的板带材厚度,并以电讯号的形式输出。该电讯号输给显示器和自动厚度掌控系统,以实现对板带厚度的自动厚度掌控(AGC)。紧要类型用于测定材料本身厚度或材料表面覆盖层厚度的仪器。有些构件在检修时测量其厚度,以便了解材料的厚薄规格,各点均匀度和材料腐蚀、磨损程度;有时则要测定材料表面的覆盖层厚度。依据测定原理,常用测厚仪有

4、超声、磁性、涡流、同位素等四种。脉冲从发射至接收的间隔时间,即可将这间隔时间换算成厚度。常用于测定锅炉锅筒、受热面管子、管道等的厚度,也用于校核工件结构尺寸等。测厚仪多是携带式的,体积与小型半导体收音机相近,厚度值的显示多是数字式的。对于钢材,大测定厚度达2000mm左右,精度在0.010.1mm之间。磁性测厚仪在测定各种导磁材料的磁阻时,测定值会因其表面非导磁覆盖层厚度而发生变化。利用这种变化即可测知覆盖层厚度值。常用于测定铁磁金属表面上的喷铝层、塑料层、电镀层、磷化层、油漆层等的厚度。涡流测厚仪当载有电流的探头线圈置于被测金属表面时,由于高频磁场的作用而使金属体内发生涡流,此涡流发生的磁场

5、又反作用于探头线圈,使其阻抗发生变化,此变化量与探头线圈离金属表面的距离(即覆盖层的厚度)有关,因而依据探头线圈阻抗的变化可间接测量金属表面覆盖层的厚度。常用于测定铝材上的氧化膜或铝、铜表面上其他绝缘覆盖层的厚度。测厚仪可以测定薄钢板、薄铜板、薄铝板、硅钢片、合金片等金属材料及橡胶片,塑料膜,纸张等的厚度。使用注意事项测厚仪的测试方法紧要有:磁性测厚法,放射测厚法,电解测厚法,涡流测厚法。测量注意事项:1.在进行测试的时候要注意片集体的金属磁性和表面粗糙度应当与试件相像。2 .测量时侧头与试样表面保持垂直。3 .测量时要注意基体金属的临界厚度,假如大于这个厚度测量就不受基体金属厚度的影响。4

6、.测量时要注意试件的曲率对测量的影响。因此在弯曲的试件表面上测量时不牢靠的。5 .测量前要注意四周其他的电器会不会发生磁场,假如会将会干扰磁性测厚法。6 .测量时要注意不要在转角处和靠近试件边缘处测量,由于一般的测厚仪试件表面形状的蓦地变化很敏感。7 .在测量时要保持压力的恒定,否则会影响测量的读数。8 .在进行测试的时候要注意仪器测头和被测试件的要直接接触,因此测厚仪在进行对侧头清除附着物质。本段应用1、激光测厚仪是利用反射原理,依据光切法测量和察看机械中零件加工表面的微观几何形状来测量的厚度,是一种非接触式的动态测量仪器。它可直接输出数字信号与工业计算机相连接,并快速处理数据并输出偏差值。

7、2、是非接触式的动态计量仪器。它以P1.C和工业计算机为核心,采集计算数据并输出偏差值给轧机厚度掌控系统,达到要求的轧制厚度。紧要应用行业:有色金属的板带箔加工、冶金行业的板带加工。3、纸张测厚仪:适用于4mm以下的各种薄膜、纸张、纸板以及其他片状材料厚度的测量。4、薄膜测厚仪:用于测定薄膜、薄片等材料的厚度,测量范围宽、测量精度好,具有数据输出、任意位置置零、公英制转换、自动断电等点。5、涂层测厚仪:用于测量铁及非铁金属基体上涂层的厚度.关于涂层测厚仪的选购涂层测厚仪的选型紧要关注以下三点:看基材,看量程,看零件。林上的涂层测厚仪是经过充分了解市场需求之后研发出来的,能够真正充分市场的需求。

8、购买涂层测厚仪另外还紧要通过以下几步来选型:首先:确定所需测量的数据为工件上涂层的厚度;第二步:确定所测工件的基材为金属;第三步:确定工件基材为何种金属:1、拿一块磁铁与工件靠近,能吸住的为磁性金属(如铁等);2、不能吸住的为非磁性金属(如铝、铜等);第四步:确认涂层:1、非金属涂层(如油漆、粉末等);2、非磁性金属涂层(如镀锌、镀锡等);第五步:选购仪器涂镀层测厚仪能同时测量磁性基材表面的非磁性涂镀层,以及非磁性金属基材表面的非导电涂镀层(如油漆、阳极氧化膜等)。本仪表内置高精密双探头,运用电磁感应和涡流效应,全自动探测基材属性,计算涂镀层厚度,并通过点阵液晶快速显示结果。同时,测量数据可分组保存,并实时显示统计值。用户可分别为每组设置上下限报警值、零校准、多点校准。全新的零校准和多点校准,让您特别便利的随时进行校准。
