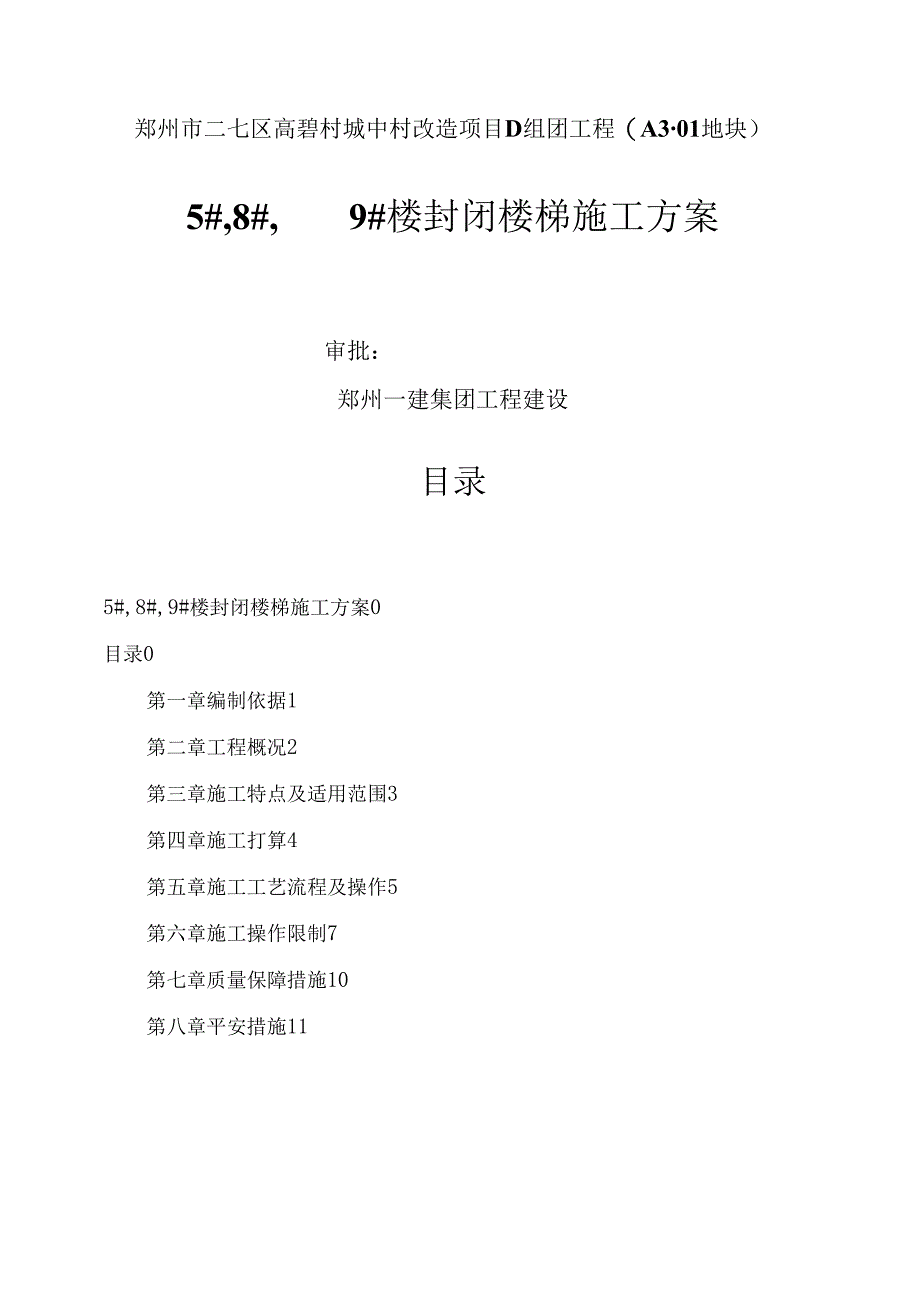

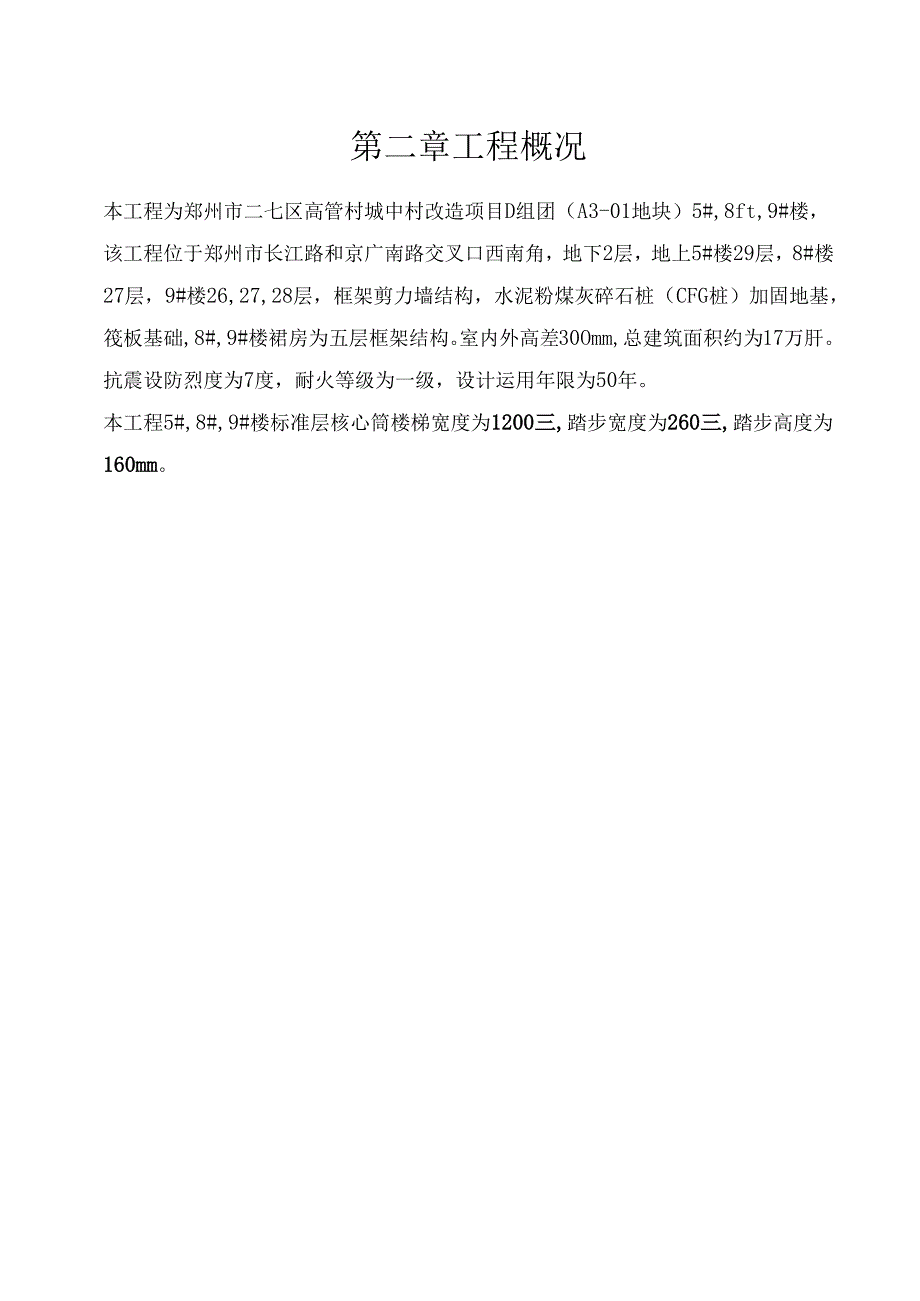

1、郑州市二七区高碧村城中村改造项目D组团工程（A301地块）5#,8#,9#楼封闭楼梯施工方案审批：郑州一建集团工程建设目录5#,8#,9#楼封闭楼梯施工方案0目录0第一章编制依据1第二章工程概况2第三章施工特点及适用范围3第四章施工打算4第五章施工工艺流程及操作5第六章施工操作限制7第七章质量保障措施10第八章平安措施11第一章编制依据1、施工图纸2、混凝土结构工程施工质量验收规范GB50204-20153、集团公司质量标准化第二章工程概况本工程为郑州市二七区高管村城中村改造项目D组团（A3-01地块）5#,8ft,9#楼，该工程位于郑州市长江路和京广南路交叉口西南角，地下2层，地上5#楼29
2、层，8#楼27层，9#楼26,27,28层，框架剪力墙结构，水泥粉煤灰碎石桩（CFG桩）加固地基，筏板基础,8#,9#楼裙房为五层框架结构。室内外高差30Omm,总建筑面积约为17万肝。抗震设防烈度为7度，耐火等级为一级，设计运用年限为50年。本工程5#,8#,9#楼标准层核心筒楼梯宽度为1200三,踏步宽度为260三,踏步高度为160mm。第三章施工特点及适用范围1、施工特点楼梯梯段支模采纳封闭式支模方式，平在踏步模板阳角处增加角钢，踏步模板增加透气孔，使浇筑混凝土后的楼梯踏步阴阳角方正，无气泡，表面观感良好。D楼梯踏步侧面，上表面均采纳覆面木胶合板封闭。只要钢筋绑扎完毕，模板安装，加固到位
3、即可以上人，便利人员通行，有效地爱护了楼梯负弯矩钢筋；2）楼梯混凝土可以连续浇筑，一次成型。混凝土振实后不再需要人工搓抹找平，节约人工；3）混凝土浇筑过程中，封闭式模板阻挡了混凝土的外溢，节约材料和清理用工，提高了施工速度；4）封闭式楼梯模板，避开混凝土直接外露，有效地爱护了楼梯成品，节约修补用工，成品美观大方。5）杜绝楼梯踏步漏浆，蜂窝麻面及孔洞等通病。6）几何尺寸能完全达到要求设计及规范要求。7）为装修节约成本2、运用范围封闭楼广泛适用于公共建筑和民用建筑，尤其适用于标准层较多，层高3米内（层超群过3米时，梯段模板中部需留进料口）的高层和超高层建筑。第四章施工打算1、技术打算项目部技术部负
4、责组织模板工长及班组管理人员熟识图纸，专心熟识驾驭施工图的内容，要求和特点，熟识楼梯各部位截面尺寸，标高。同时，各楼工长对所用材料要进行复查检验，未经检验和不合格的材料严禁运用。2,材料，人工打算15mm厚覆面木胶合板，木方（35mm75mm）,048.3x3.6钢管（6m）,048.3x3.6钢管（1.2m）,钻孔机，钻头（直径14mm）,对拉螺栓（直径12mm）,预埋套管（直径12mm）,山型卡，顶丝，十字扣件。第五章施工工艺流程及操作1,操作流程铺设梯板，加固一绑扎梯板钢筋，清理梯梁建渣，弹楼梯侧模线一制作踏步板，预留齿状剪力墙模板f安装剪力墙侧模，安装踏步板f安装踏步角钢一初步加固一整
5、体加固，留排气孔一清理四周建渣一封闭建渣清理预留孔f混凝土浇筑f模板拆除2,操作要点1）楼梯梯段底模应在梯段底部留置1200X200清扫口，待钢筋绑扎完成，踏步模板封模后，用清水将模板内的木屑，渣滓等从清扫口清走，浇筑混凝土前再用模板将清扫口封堵。2）在绑扎钢筋前，梯段侧模应先弹出踏步线。3）楼梯踏步模板支设好后，在阳角处设置1.5050角钢，在阴角处设置35m11X75mm方木，方木和踏步模板用钉子固定。4）从第二级踏步开始每隔两个踏步留置3个20排气孔，排气孔应在踏步模板安装前先用电钻钻好。5）梯段模板加固采纳。12对拉螺杆及钢管进行加固。沿梯段长度方向，最下及最上一个踏步设置一道对拉螺杆
6、，中间每隔3个踏步设置一道对拉螺杆。沿梯段宽度方向，对拉螺杆离模板外侧距离为300mm,中间对拉螺杆间距为600mmo梯段底模背楞采纳双钢管加固。梯段侧面模板采纳方木及步步紧进行加固，步步紧沿梯段长度方向间距为600mm。6）踏步阴角处的方木和钢管间用木楔子塞紧。7）在楼梯平台设置十字托架，用以固定楼梯踏步模板。十字托架采纳直径20mm的HRB400级钢筋焊接而成，焊接在梁板主筋上，十字托架间距同钢管间距。8）模板拆除先支撑的底模待混凝土强度达到75%后方可拆除模板，面模混凝土时混凝土达到1.2MP即可拆除。模板拆除后必须支配专人浇水养护7d3,封闭楼梯施工示意图一1）封闭式楼梯模板安装，加固
7、示意图封闭式楼梯模板安装，加固示意图注：节点1竖向踏步板；节点2水平踏步板；节点3木方；节点4对拉螺栓;节点5钢管（6米）；节点6预埋钢筋环；节点7建渣预留孔；节点8斜撑钢管；节点9和剪力墙连接加固预留孔2）建渣预留孔大样图3）封闭式楼梯板底模板安装，加固示意图封闭式楼梯板底模板安装，加固示意图4,封闭楼梯施工示意图二楼梯梯段封闭式支模示意图楼梯梯段封闭式支模剖面图5、施工图片封闭楼梯梯段侧板及踏步侧板安装封闭楼梯踏步平板安装及排气孔预留封闭楼梯阳角加固角钢1.5050封闭楼梯加固完成封闭楼梯加固完成楼梯成品楼梯防护第六章施工操作限制1,铺设梯板，加固依据设计图纸要求确定楼梯的斜长及宽度，再依
8、据现场实际状况对木模板进行裁剪，加工。铺设梯板前应依据方案要求对楼梯模板之后整体加固时将运用到的对拉螺栓加固进行提前预留孔，孔径为12mm,预留孔纵坐标位置为沿着梯板斜长方向从梯梁和梯板接触口起每隔3个踏步布置一道，2个预留孔横坐标位置为分别距离各自梯板边缘300mm处每间距600mm布置一道，每道为2个孔。开始铺设梯板模板时应先对梯板支撑系统进行加固，其加固方式采纳35mmX75mm规格木方作为次龙骨外加钢管，顶筒的组合进行斜撑，木方（次龙骨）摆向沿着梯板斜长方向，且从梯板边缘起每间距20Omln布置一个木方，布置原则为保证梯板两端均安装木方且中间跨木方间距不大于30Ornm（注：单条木方长
9、度不够时可采纳搭接方式，且搭接处必有斜撑钢管顶筒，两端木方各自伸出斜撑钢管长度不小于150mm）。钢管支撑角度和梯板底面宜成90。且支撑钢管底脚和下层楼梯的踏步相接触（即支撑在水平踏步和垂直踏步的交接转角位置），和顶丝接触的支撑钢管采纳2根。48.3x3.6钢管合并且兼作楼梯的整体加固支撑主龙骨，斜撑加固时，支撑钢管第一跨为沿着梯板斜长方向距离梯梁和梯板接触口60Omm处布置一道，之后且间距100OInin布置一道，且终于一跨不得大于600mm,每道为2个钢管配2个顶丝，钢管横坐标位置为分别距离各自梯板边缘200mm处进行布置。2,绑扎梯板钢筋，清理梯梁建渣，弹楼梯侧模线梯板模板安装，加固工序
10、完成后应插入梯板钢筋绑扎工序，绑扎工序完成后应马上清理下口梯梁底部的建渣，然后依据设计图纸要求对楼梯梯板进行放线，再用棉线进行绷线，以限制踏步模板安装时造成的误差。3,制作踏步板，预留齿状剪力墙模板依据设计图纸要求对水平踏步板，垂直踏步板，剪力墙（框架梁）及楼梯侧模锯齿状预留板进行提前下料，加工。操作此步骤时，应特殊留意扣除模板厚度及确定水平踏步板和垂直踏步板相互连接方式及踏步板和剪力墙锯齿状模板边缘的连接方式。此环节建议采纳如下连接方式：水平踏步板端部取代垂直踏步板上部；垂直踏步板下部取代水平踏步板根部；垂直踏步板左，右端部取代剪力墙（框架梁）及楼梯侧模锯齿状预留模板端部；水平踏步板左，右端
11、部取代剪力墙（框架梁）及楼梯侧模锯齿状预留模板端部。4,安装剪力墙侧模，安装踏步板，初步加固安装剪力墙侧模时需依据定位线的位置调整锯齿状模板的空间相对位置，就绪后对剪力墙侧模进行加固，加固方法和一般剪力墙加固方法相同。剪力墙侧模加固完成后，便开始进行踏步板的安装，安装踏步板时应首先从楼梯下口的第一个竖向踏步板开始安装，再安装第一个横向踏步板，如此类推，安装时应采纳铁钉进行初步固定，铁钉用量以保证踏步板用手推操不会随意摇摆为原则。5,整体加固，留排气孔踏步板安装，加固工序完成后应进行整体加固，进行整体加固前应首先依据不同楼梯的梯板斜率要求在每梯水平踏步板面放置木方，木方需水平放置且木方边缘距离踏
12、步边缘相对位置需依据楼梯斜率而定，其原则为：木方高度（mm）/踏步边缘距离木方外侧边缘距离（mm）二梯板斜率。待木方固定后，采纳电钻机对踏步板进行钻孔处，鉴于之前的工序已进行了楼梯板底的钻孔处理，因此可利用此孔从下往上对踏步板进行开孔处理，电钻机钻头方向应垂直于楼梯斜长方向，孔径为1211三,钻孔工序完成后采纳对拉螺栓插入预留孔中配4根长度为6米的钢管顺着楼梯斜板方向沿着对拉螺栓两边对楼梯整体进行加固。整体加固完成后应对踏步板预留排气孔，排气孔布置在水平踏步板上，每一踏步设置3个为宜。6,清理四周建渣待上述全部工序均完成且检查无误之后，应对楼梯内（包括现浇板上）的建渣进行刚好处理，且用冲水的方
13、式将建渣从楼梯斜板底面的建渣预留孔排出。7,封闭建渣清理预留孔建渣清理完成后便可以对楼梯斜板预留的建渣清理预留孔进行封闭，必要时可视详细状况外加两根钢管对封闭部位的模板进行单独加固。8,模板安装完毕后模板易松动，走动人员较多，模板面加固易被踩松，现采纳50x50角钢加固踏步阳角处，从而避开了模板松动。9,气泡限制：混凝土采纳振动棒从上口往下赶，边放料边振捣振捣一半后，混凝土从排气孔溢出，再用振捣棒在踏步平板上振捣将下部混凝土振捣密实，使模板内气体排出；在从上部接着振捣直至密实为准。10,在施工过程中支配专人专人进行监督敲击模板使气泡排出模板外。第七章质量保障措施1,建渣清理运用封闭式楼梯方式支
14、模时必须设置建渣清理孔。建渣清理孔是在原楼梯底模板基础上挖的一个便于清理建渣的，孔型为长方形，长度为楼梯的宽度，宽度为200mm,选用厚度为15n三的覆面木胶合板作为附加模板，以便在安装时固定清理孔和原模板的连接处。2,水平，竖直踏步板搭接依次水平，竖直踏步板和剪力墙模板，预制齿状楼梯侧模板搭接时的连接依次建议采纳如下方式：水平踏步板端部取代垂直踏步板上部；垂直踏步板下部取代水平踏步板根部；垂直踏步板左，右端部取代剪力墙（框架梁）及楼梯侧模锯齿状预留模板端部；水平踏步板左，右端部取代剪力墙（框架梁）及楼梯侧模锯齿状预留模板端部。3,混凝土振捣时间限制封闭式楼梯由于是把楼梯和剪力墙连成为一个整体，因此，在浇筑封闭式楼梯时为克服混凝土的重力和和易性对楼梯踏步板可能造成的“爆模”问题。浇筑封闭式楼梯混凝土时必须保证在混凝土浇筑至楼梯踏步一半容量（即采纳剪力墙浇筑标高作为参考）时.，停止浇筑30-40分钟，待下部混凝土初凝一定程度后接着浇筑。4,排气孔设置封闭式楼梯必须设置排气孔，且排气孔位置必须设置在水平踏步板上。需在踏步板安装，加固后进行钻孔，以免造成木方和排气孔位置重叠。第八章平安措施1,全部进场施工人员必须经过三级平安教化方可进入施工现场施工。2,施工之前必须对各施工人员做好平安技术交底。3,如遇大风，大雨天气，应停止施工。
