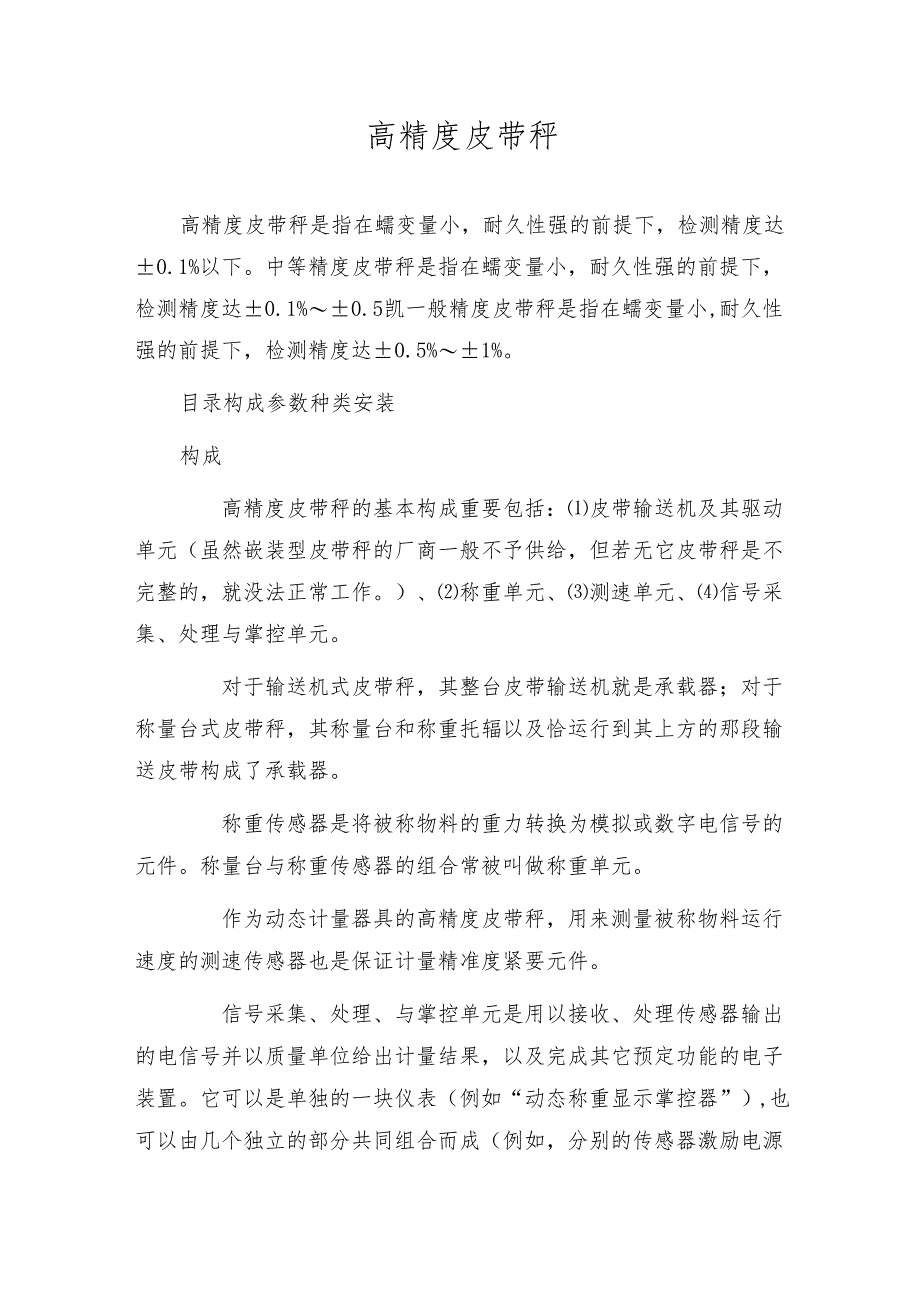

1、高精度皮带秤高精度皮带秤是指在蠕变量小，耐久性强的前提下，检测精度达0.1%以下。中等精度皮带秤是指在蠕变量小，耐久性强的前提下，检测精度达0.1%0.5凯一般精度皮带秤是指在蠕变量小,耐久性强的前提下，检测精度达0.5%1%。目录构成参数种类安装构成高精度皮带秤的基本构成重要包括：皮带输送机及其驱动单元（虽然嵌装型皮带秤的厂商一般不予供给，但若无它皮带秤是不完整的，就没法正常工作。）、称重单元、测速单元、信号采集、处理与掌控单元。对于输送机式皮带秤，其整台皮带输送机就是承载器；对于称量台式皮带秤，其称量台和称重托辐以及恰运行到其上方的那段输送皮带构成了承载器。称重传感器是将被称物料的重力转换

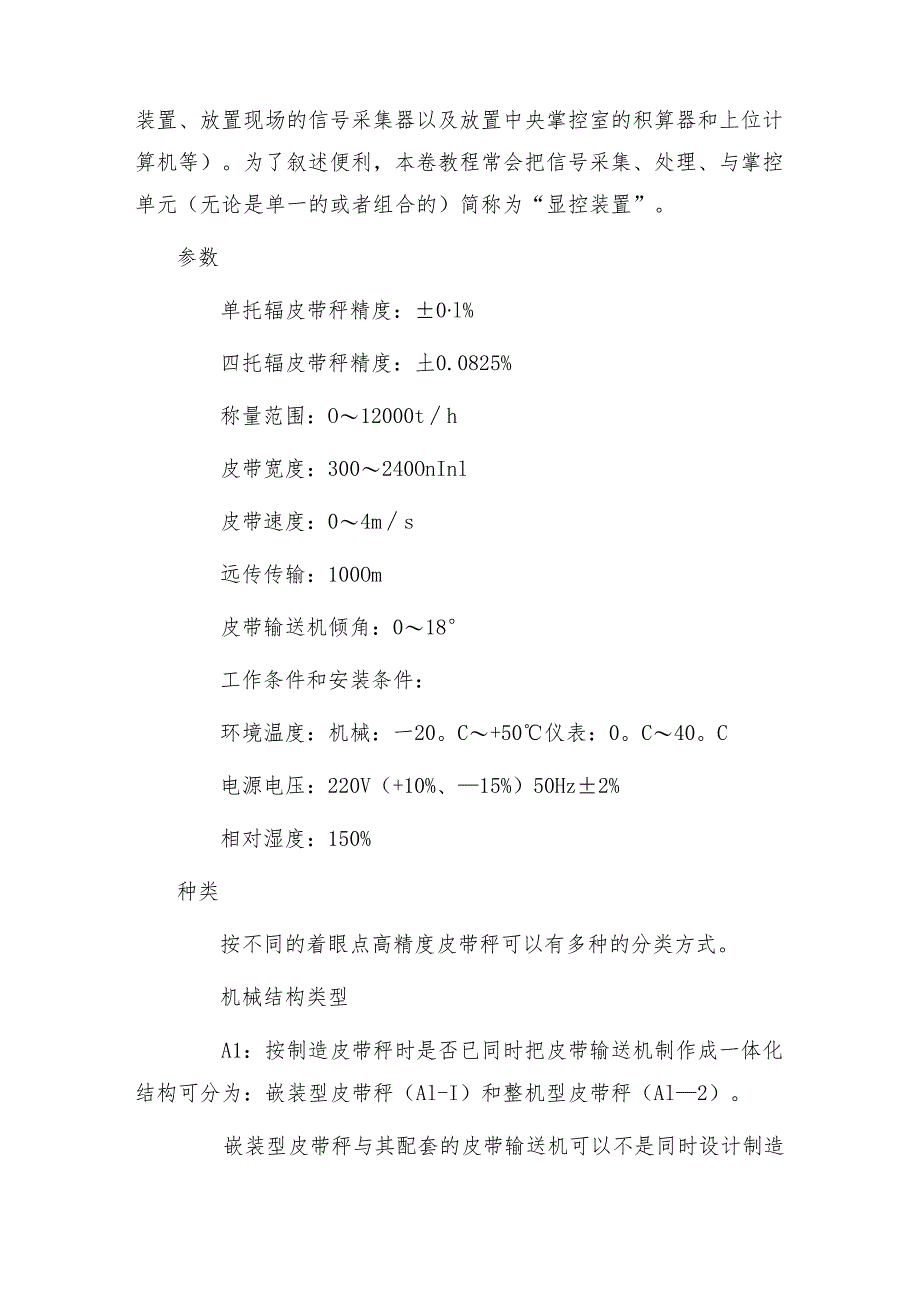

2、为模拟或数字电信号的元件。称量台与称重传感器的组合常被叫做称重单元。作为动态计量器具的高精度皮带秤，用来测量被称物料运行速度的测速传感器也是保证计量精准度紧要元件。信号采集、处理、与掌控单元是用以接收、处理传感器输出的电信号并以质量单位给出计量结果，以及完成其它预定功能的电子装置。它可以是单独的一块仪表（例如“动态称重显示掌控器”）,也可以由几个独立的部分共同组合而成（例如，分别的传感器激励电源装置、放置现场的信号采集器以及放置中央掌控室的积算器和上位计算机等）。为了叙述便利，本卷教程常会把信号采集、处理、与掌控单元（无论是单一的或者组合的）简称为“显控装置”。参数单托辐皮带秤精度：0l%四托

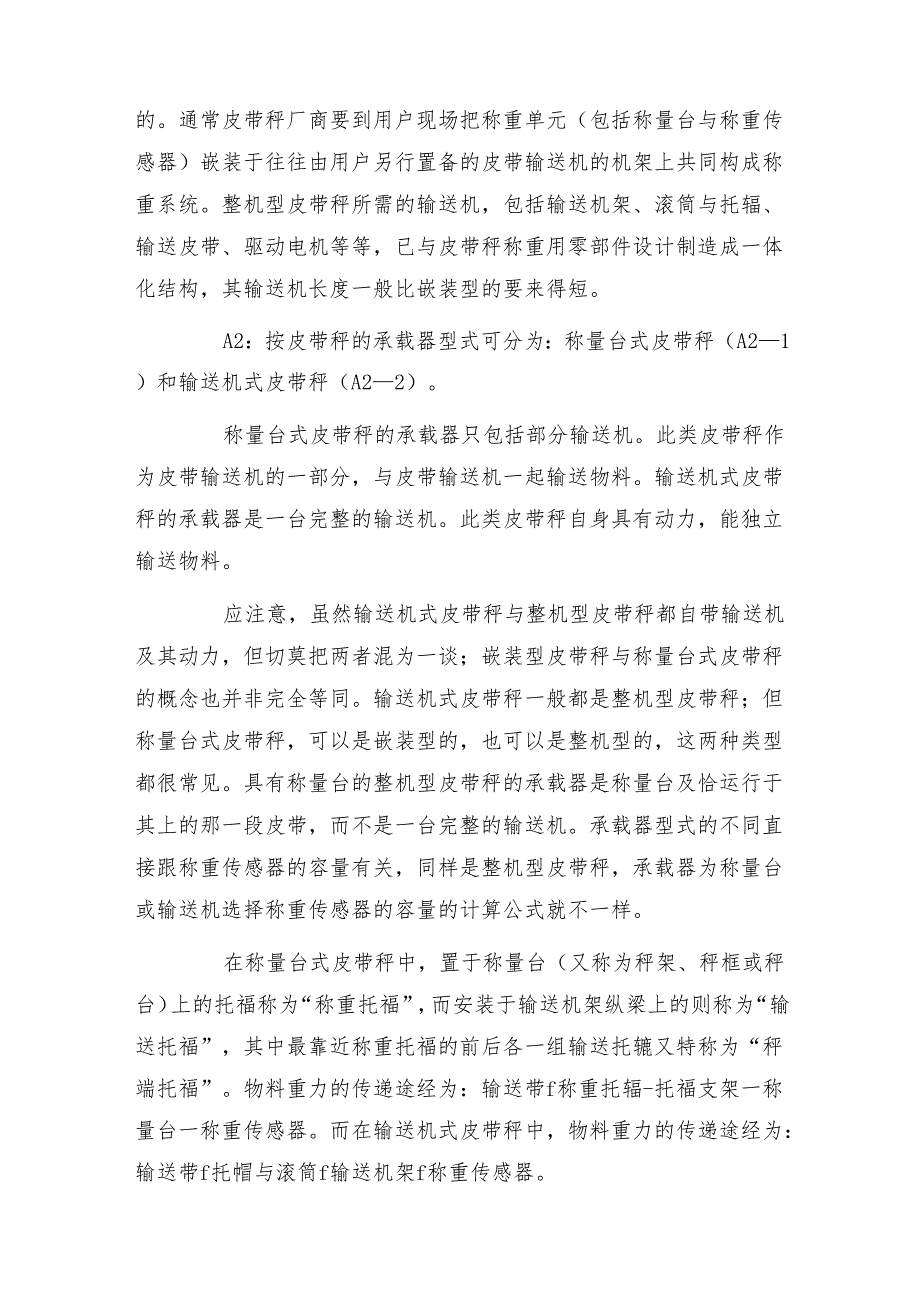

3、辐皮带秤精度：土0.0825%称量范围：O12000th皮带宽度：300240OnInl皮带速度：04ms远传传输：100Om皮带输送机倾角：018工作条件和安装条件：环境温度：机械：一20。C+50仪表：0。C40。C电源电压：220V（+10%、15%）50Hz2%相对湿度：150%种类按不同的着眼点高精度皮带秤可以有多种的分类方式。机械结构类型A1：按制造皮带秤时是否已同时把皮带输送机制作成一体化结构可分为：嵌装型皮带秤（Al-I）和整机型皮带秤（Al2）。嵌装型皮带秤与其配套的皮带输送机可以不是同时设计制造的。通常皮带秤厂商要到用户现场把称重单元（包括称量台与称重传感器）嵌装于往往由用
4、户另行置备的皮带输送机的机架上共同构成称重系统。整机型皮带秤所需的输送机，包括输送机架、滚筒与托辐、输送皮带、驱动电机等等，已与皮带秤称重用零部件设计制造成一体化结构，其输送机长度一般比嵌装型的要来得短。A2：按皮带秤的承载器型式可分为：称量台式皮带秤（A21）和输送机式皮带秤（A22）。称量台式皮带秤的承载器只包括部分输送机。此类皮带秤作为皮带输送机的一部分，与皮带输送机一起输送物料。输送机式皮带秤的承载器是一台完整的输送机。此类皮带秤自身具有动力，能独立输送物料。应注意，虽然输送机式皮带秤与整机型皮带秤都自带输送机及其动力，但切莫把两者混为一谈；嵌装型皮带秤与称量台式皮带秤的概念也并非完全
5、等同。输送机式皮带秤一般都是整机型皮带秤；但称量台式皮带秤，可以是嵌装型的，也可以是整机型的，这两种类型都很常见。具有称量台的整机型皮带秤的承载器是称量台及恰运行于其上的那一段皮带，而不是一台完整的输送机。承载器型式的不同直接跟称重传感器的容量有关，同样是整机型皮带秤，承载器为称量台或输送机选择称重传感器的容量的计算公式就不一样。在称量台式皮带秤中，置于称量台（又称为秤架、秤框或秤台）上的托福称为“称重托福”，而安装于输送机架纵梁上的则称为“输送托福”，其中最靠近称重托福的前后各一组输送托辘又特称为“秤端托福”。物料重力的传递途经为：输送带f称重托辐-托福支架一称量台一称重传感器。而在输送机式
6、皮带秤中，物料重力的传递途经为：输送带f托帽与滚筒f输送机架f称重传感器。A3：按称重传感器对于承载器（以及加于其上的物料）的支承方式可分为：直荷式皮带秤（A31）和杠杆式皮带秤（A3一2）o直荷式皮带秤的承载器的重量全部由称重传感器（一个或几个）支承。而杠杆式皮带秤的承载器的重量由称重传感器与作为支点的零部件（如：十字或X形簧片、橡胶耳轴等）共同承受，承载器相当于杠杆，承载器及物料的重力作用线到支点的距离为动力臂，称重传感器对承载器支承力的作用线到支点的距离为阻力臂。除了特别需要外，杠杆式皮带秤的阻力臂一般都长于动力臂，因此称重传感器仅受到了部分载荷；而直荷式皮带秤受到的是未经缩小的载荷作用
7、力。承载器为称量台的杠杆式皮带秤又可分为单杠杆式和双杠杆式，后者的称量台分为两截，做成相向安装的成对杠杆。以上各种结构类型系依照不同的角度来分类的。实际上任何一台皮带秤都会综合不同分类的特征，从而形成浩繁的品种。例如，既具有（A21）特征、又具有（A31）特征的“称量台一直荷式“秤，通常称之为称“悬浮式”秤；兼具（A22）和（A32）两者特征的“输送机一单杠杆式”秤通常称之为“悬臂式”秤；将具有（A22）特征的整台输送机全部置于装有称重传感器的底座之上，就又同时具有了（A31）的特征，这种“输送机一直荷式”可以称呼为“台基式”。A4：按称重托福数量的多寡可分为：单托辐皮带秤（A41）和多托辐皮
8、带秤（A42）。双杠杆式的称重托辐数一般都成偶数，而其它型式的称重托福可以是偶数，也可以是奇数。A5：按称重传感器的安装位置可分为：低架皮带秤（A51）和高架皮带秤（A52）o称重传感器的弹性体上下两端各有一个受力点，其中一点跟承载器相连，另一点则跟地面（直接或间接）相接的固定构件相连。跟固定构件相连点的位置在输送机架纵梁上方的为高架秤，而该点在纵梁下方的为低架秤。高架秤维护和修理、更换传感器较为便利，但常需配制龙门架，使用的钢材较多。传感器的质量有了提高，高架秤已不多见。A6：按输送带驱动电动机的安装位置可分为：前驱动皮带秤（A61）和后驱动皮带秤（A62）。通常，我们把靠近物料进入处称为输
9、送机尾部，把物料输离处称为头部。正程皮带从尾部向头部行进，回程皮带由头部向尾部折返。习惯上，把靠近头部处叫做前方，靠近尾部处叫做后方。皮带输送机为前驱动方式时，头轮为自动滚筒，尾轮为从动滚筒；皮带输送机为后驱动方式时，尾轮为自动滚筒，头轮为从动滚筒。输送机带速分为：单速皮带秤（B-I）.多速皮带秤（B2）和变速皮带秤（B-3）o其中，多速皮带秤可以在预定的几种快慢不同的带速中换档，而变速皮带秤则能在肯定的速度范围内无级变换。以上皮带秤若在使用中只用其中一种固定的设计带速，又称为恒速秤；若在使用中会需更改料流量而在其设计带速范围内调整的，又称为调速秤。按对皮带秤的给料方分为：喂料皮带秤(C-I)
10、和拖料皮带秤(C-2)O前者,料仓中的物料不与输送带直接接触，而是经由另外的给料装置(如振动给料机、圆盘给料机、星型给料机等)连续喂送到输送带之上。后者，料仓中的物料直接压在输送带上，在输送带运行时将物料拖出。对于拖料秤(C-2),须采纳变速秤(B-3)更改输送带运行速度来调整物料流量。对于喂料秤(C-I),一般以调整给料装置的喂料速度来更改物料流量，可以采纳适合带速的皮带秤多用(B-I),间或也可用(B2)、(B3)；必要时也可以对给料装置的喂料速度和输送机运行速度两者同时调整。按皮带秤的重要用途分为：计量皮带秤(D-I)和定量皮带秤(D-2)o前者,以获得所称物料的连续累计重量为重要目的；
11、后者，又称配料秤，以掌控所称物料的重量流量为重要目的。注意：同样的用途可采纳不同的结构，同样的结构也可担当不同的用途。计量秤常为嵌装型的，但整机型也能承当；配料秤多数是整机型的，但嵌装型也并非不能用。结构（八）是在制造前就需设计确定的，而用途(D)却可能是后天给与的。一台衡器在制造装配时或许还未知其预期的用途，但不能不先了解其机械结构。因而不宜用“计量秤”来称呼嵌装型秤，或用“配料秤”来称呼整机型秤，以避开造成沟通双方理解上的不一致。安装皮带秤的环境要求(1)皮带秤安装时应阔别风力、雨天、暴晒的环境(2)皮带秤安装时应阔别有震动源、腐蚀性气体、强磁场及大型电机设备干扰的场所皮带秤安装处输料机机
12、架要求(1)称体安装部位的输料机不得有伸缩，如接头或是纵梁拼接等可能造成输料机计量部伸缩现象的因素(2)整个称重域内拖辘和输送机机架应有充足的刚度，以使域内拖辐间的相对挠曲不超过O.4mm(3)安装称体的输料机倾角不大于18度。皮带秤安装位置要求(1)皮带秤应安装在输料机直线段(2)安装处为输料机的皮带张力和张力变化最小的部位，安装在靠近尾部的地点。当将称体安装在尾部时应距离装料点不小于59米，同时距离点料板不得小于35个拖输间距。(3)当称体必需安装在凹形皮带相近时，则应保证称安装在输送机直线段并确保整个装料处称的前后至少个有四个拖辐于皮带紧密接触。(4)当称体必需安装在凸弧形曲线相近时，应
13、确保装料点和称之间的皮带在垂直方向不应有弧形，弧形段必需在称量段拖辐之外6米或是5倍拖辐间距的地方。（5）当安装皮带秤的输料皮带上有移动卸料器时，应遵守“（3）”的要求，同时确保皮带始终皮带运行时器中心线和秤体中心线重合。（6）为保证称体计量精准，输料机上应只有一个装料点。（7）为保证计量精度，输料机输送料量应在20120%Qmax范围内。皮带秤安装对输料皮带的要求（1）全部长度超过12米的皮带输送机均应加装恒定的张力或是拉紧装置（2）若长度小于12米的皮带输送机易受外部环境影响或是输送机上载荷不稳定，也应加装恒定的张力或是拉紧装置（3）皮带运行在输料机机架的纵向中心，无跑偏现象皮带秤安装对输
14、料皮带拖辎的要求（1）拖辐的径向跳动、呈拖高度、槽型角的公差应在国标允许范围内。（2）程量系统选用的托福和皮带输送机原有的托辐尺寸必需相同槽型角必需相同。（3）使用电子皮带称时，拖辐槽型角为18度以下。并用样板将称重域内拖辐槽型角进行调整，使之间隙不超过O.5mm。（4）用于输料机皮带中心导向的托福，可安装在距称重段8个拖辐间距的地方。传感器及计量辐的安装要求一般情况下该系列秤重仪表配用24个秤重传感器，计量拖辑通过安装组件安装在传感器或计量称架上。安装应充足以下几点要求：传感器安装（1）量采纳两个传感器时，两个传感器承载点要求在同一水平面。（2）量采纳两个传感器时，两个传感器承载点联线要求与
