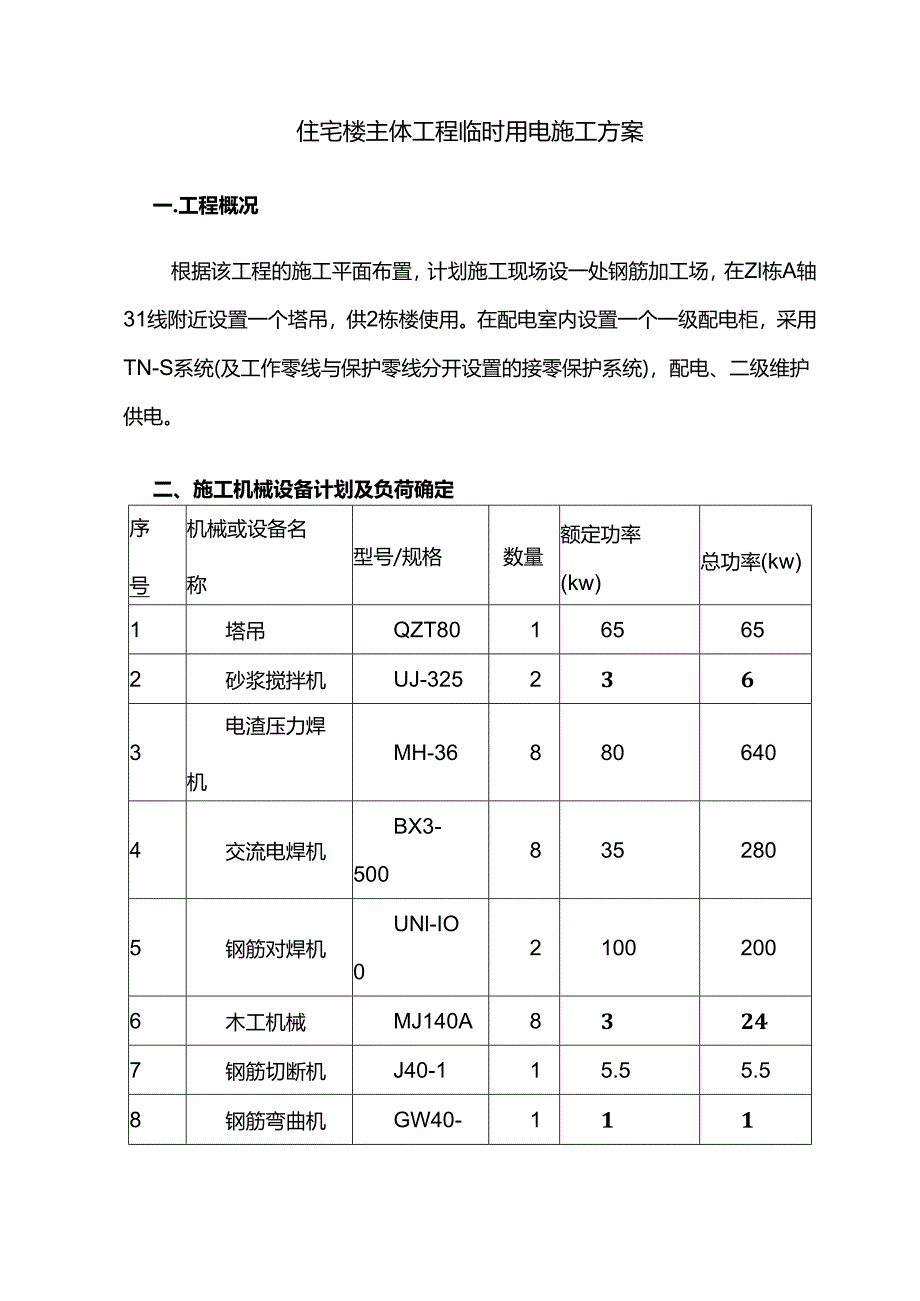

1、住宅楼主体工程临时用电施工方案一.工程概况根据该工程的施工平面布置，计划施工现场设一处钢筋加工场，在Zl栋A轴31线附近设置一个塔吊，供2栋楼使用。在配电室内设置一个一级配电柜，采用TN-S系统(及工作零线与保护零线分开设置的接零保护系统)，配电、二级维护供电。二、施工机械设备计划及负荷确定序号机械或设备名称型号/规格数量额定功率(kw)总功率(kw)1塔吊QZT80165652砂浆搅拌机UJ-3252363电渣压力焊机MH-368806404交流电焊机BX3-5008352805钢筋对焊机UNl-IO021002006木工机械MJ140A83247钢筋切断机J40-115.55.58钢筋弯曲

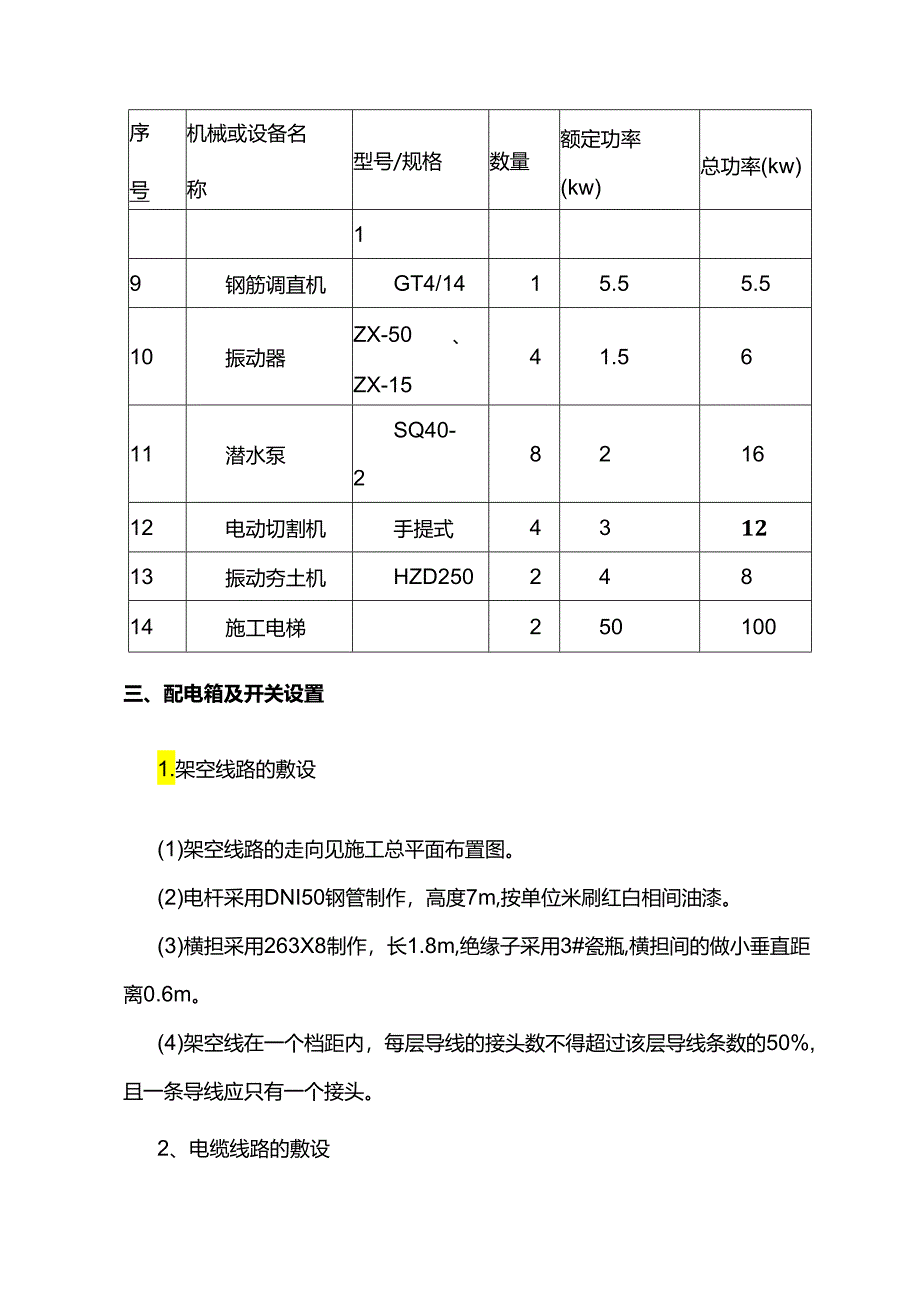

2、机GW40-111序号机械或设备名称型号/规格数量额定功率(kw)总功率(kw)19钢筋调直机GT4/1415.55.510振动器ZX-50、ZX-1541.5611潜水泵SQ40-2821612电动切割机手提式431213振动夯土机HZD25024814施工电梯250100三、配电箱及开关设置1.架空线路的敷设(1)架空线路的走向见施工总平面布置图。(2)电杆采用DNI50钢管制作，高度7m,按单位米刷红白相间油漆。(3)横担采用263X8制作，长1.8m,绝缘子采用3#瓷瓶,横担间的做小垂直距离0.6m。(4)架空线在一个档距内，每层导线的接头数不得超过该层导线条数的50%,且一条导线应只

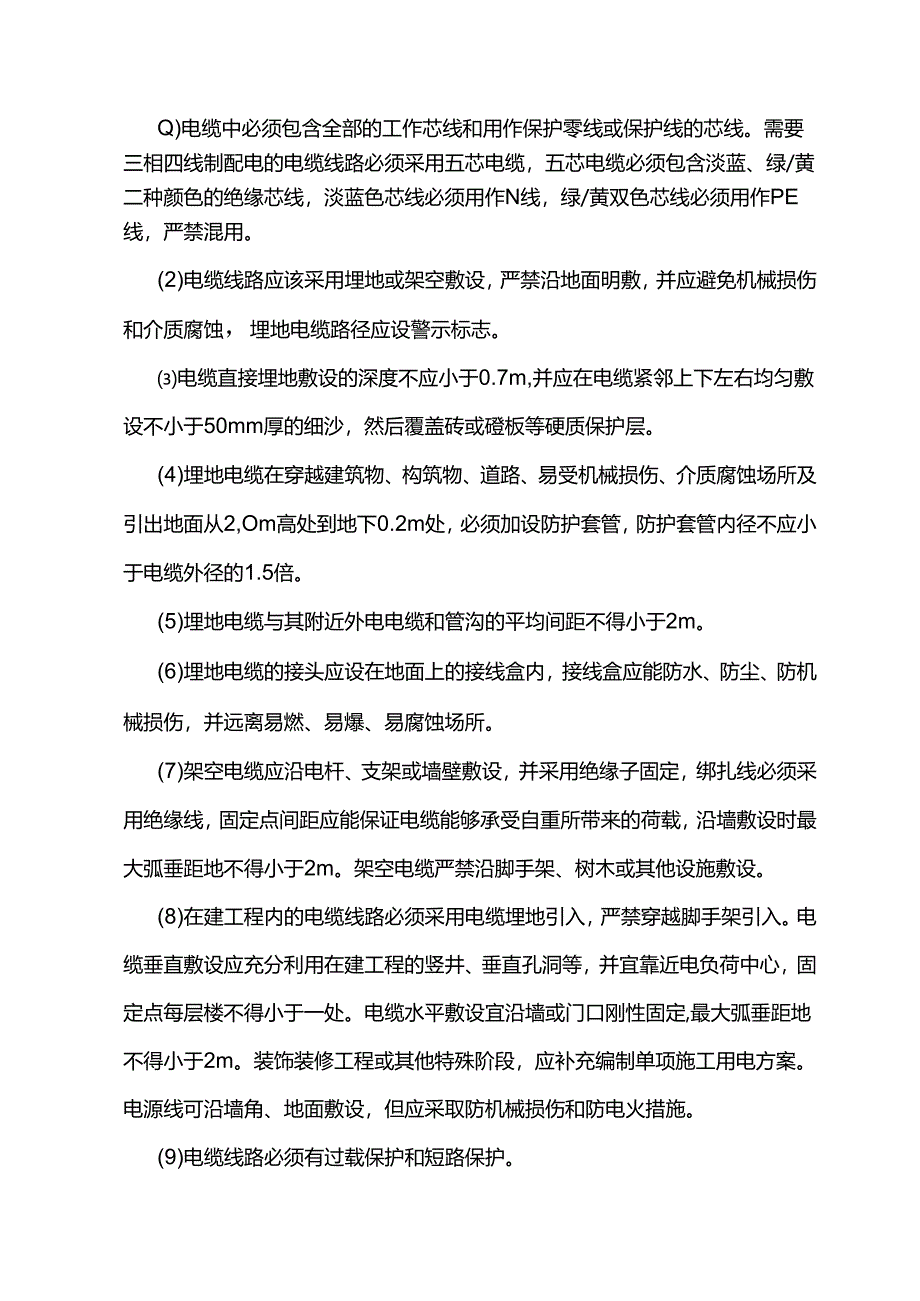

3、有一个接头。2、电缆线路的敷设Q)电缆中必须包含全部的工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆，五芯电缆必须包含淡蓝、绿/黄二种颜色的绝缘芯线，淡蓝色芯线必须用作N线，绿/黄双色芯线必须用作PE线，严禁混用。(2)电缆线路应该采用埋地或架空敷设，严禁沿地面明敷，并应避免机械损伤和介质腐蚀，埋地电缆路径应设警示标志。电缆直接埋地敷设的深度不应小于0.7m,并应在电缆紧邻上下左右均匀敷设不小于50mm厚的细沙，然后覆盖砖或磴板等硬质保护层。(4)埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2,Om高处到地下0.2m处，必须加设
4、防护套管，防护套管内径不应小于电缆外径的1.5倍。(5)埋地电缆与其附近外电电缆和管沟的平均间距不得小于2m。(6)埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并远离易燃、易爆、易腐蚀场所。(7)架空电缆应沿电杆、支架或墙壁敷设，并采用绝缘子固定，绑扎线必须采用绝缘线，固定点间距应能保证电缆能够承受自重所带来的荷载，沿墙敷设时最大弧垂距地不得小于2m。架空电缆严禁沿脚手架、树木或其他设施敷设。(8)在建工程内的电缆线路必须采用电缆埋地引入，严禁穿越脚手架引入。电缆垂直敷设应充分利用在建工程的竖井、垂直孔洞等，并宜靠近电负荷中心，固定点每层楼不得小于一处。电缆水平敷设
5、宜沿墙或门口刚性固定,最大弧垂距地不得小于2m。装饰装修工程或其他特殊阶段，应补充编制单项施工用电方案。电源线可沿墙角、地面敷设，但应采取防机械损伤和防电火措施。(9)电缆线路必须有过载保护和短路保护。四、配电室的设置1.配电室应靠近电源，并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆物及道路畅通的地方。2、配电室布置应符合下列要求：(1)配电柜的正面操作宽度不小于1.5m;(9)配电柜后面的维护通道宽度不小于0.8m,个别地点有建筑物结构突出的地方，则此点通道的宽度可减少0.2m。(3)配电柜侧面的维护通道宽度不小于1m;(4)配电室的顶棚与地面的距离不低于3m;(5)配电室内设置值
6、班或检修室时，该室边缘距配电柜的水平距离应大于Im,并采取屏障隔离。(6)配电室内的裸母线与地面的垂直距离小于2.5m时,采用遮拦隔离，遮拦下面的通道高度不小于1.9m,配电室围栏上端与其正上方带电部分的净距离不小于0075m0(7)配电装置的上端距顶棚不小于0.5m;(8)配电室的建筑物或构筑物的耐火等级不低于3级，室内应配置沙箱和可用于扑灭电气火灾的灭火器。(9)配电室的门应向外开，并配锁。(10)配电室的照明应分别为正常照明或事故照明八，3、配电柜应装设电度表，并应设电流、电压表。电流表与计费电度表不得共用一组电流互感器。4、配电柜应装设电源隔离开关及短路、过载、漏电保护器。电源隔离开关
7、分断时应有明显可见分断点。5、配电柜或配电线路停电维修时，应挂接地线，并悬挂”禁止合闸、有人工作”停电标志，停送电必须由专人负责。6、配电室应保持整洁,不得堆放任何妨碍操作、维修的杂物。五、配电箱及开关的设置1.总配电箱以下可设若干分配电箱,分配电箱以下可设若干开关箱。总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集申的区域，分配电箱与开关箱的距离不得大于30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3mo2、每台用电设备必须有专用的开关箱，严禁用同一个开关直接控制2台及2台以上用电设备（含插座）。3、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2
8、-2.0mm,其中开关箱钢板厚度不得小于1.5mm,箱体表面应作防腐处理。不得使用木质配电箱、开关箱及木质电器安装板。4、配电箱、开关箱应设在干燥、通风及常温的场所，不得装在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来物体撞击、强烈震动、液体浸溅及热源烘烤场所，否则，应清除或做防护处理。5、配电箱、开关箱周围应有足够2人同时工作的空间或通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。6、施工用电移动式配电箱、开关箱应装设在坚固的支架上，严禁于地面上拖拉。7、施工用电开关箱应实行一机一闸制，不得设置分路开关。动力配电箱与照明配电箱宜分别设置。当合并设置同一配电
9、箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。8、施工用电配电箱、开关箱中应装设电源隔离开关、短路保护器、过载保护器，其额定值和动作整定值应与其负荷相适应。总配电箱、开关柜中还应装设漏电保护器。9、施工用电漏电保护器的额定漏电动作参数选择应符合下列规定：在开关箱(末级)内的漏电保护器，其额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1S;使用于潮湿场所时，其额定漏电动作电流应不大于15mA,额定漏电动作时间不应大于0.1So总配电箱内的漏电保护器，其额定漏电动作电流应大于30mA,额定漏电动作时间应大于O.1S。但其额定漏电动作电流(I)与额定漏电动作时间(t)的
10、乘积不应大于30mA.S(1.t30mA.S)o施工现场配电箱均应在其箱门上明确地标注其编号、名称、用途、保证正确停送电操作,防止操作错误造成意外事故。10、配电箱、开关箱应装设端正、牢固，固定式配电箱、开关箱的中心点与地面的垂直距离应为1.41.6m,移动式配电箱、开关箱应装设在坚固、稳定的艾架上，其中心点与地面的垂直距离宜为0.8-1.6m011,配电箱的电路安装板上必须分设N线端子板和PE线端子板，N线端子板必须与金属电器安装板绝缘，PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接，PE线必须通过PE线端子板连接。12、配电箱、开关箱内的连接线必须采用铜芯
11、绝缘导线。13、配电箱、开关箱申的导线迸线口和出线口应设在箱体的下底面。14、配电箱、开关箱的迸、出线口应配置固定线卡，进出线应加绝缘护套并成束卡在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进。出线应采用橡皮护套绝缘电缆，不得有接头。15、配电箱、开关箱外形结构应能防雨、防尘。16、电器装置的选择：(I)漏电保护器应设在总配电箱、开关箱靠近负荷的一侧，且不得用于启动电气设备的操作。(2)开关箱中漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0ls0使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA,额定漏电动作时间不应大于
12、Olso(3)总配电箱中的漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于Ols,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA.so(4)总配电箱和开关箱中的漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。六.接地与防雷1.在施工现场专用变压器的供电的TN-S接零保护系统中。所有电气设备的金属外壳与保护零线相接。专用保护零由工作接地线，配电室的第一级漏电保护器电源侧的零线引出。施工现场的所有电气设备在正常情况下不带电的外漏导电部分,应做保护接零。包括以下五个部分：电机、变压器、电器、照明器具、手持电动工具的金属外壳。电气设备传动装置的金属框架。3
13、配电屏与金属屏的金属框架。内、外配电装置的金属框架及靠近带电部分的金属围栏及金属门。5电力线路的金属保护管、敷设的钢管（钢索）、起重机轨道、钢管外架等。2、由于施工现场与其它用电线路共用同一供电系统，电气设各的接地、接零保护应与原系统保持一致。不得一部分设各做保护接零，另一部分设各做保护接地。采用TN系统做保护接零时,工作零线（N线）必须通过总漏电保护器，保护线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处,引出形成局部的TN-S接零保护系统。3、在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。4、在TN接零保护系统中，PE零线应单独敷设。重复
14、接地线必须与PE线相连接，严禁与N线相连接。5、施工现场的临时用电电力系统严禁利用大地做相线或零线。6、PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。7、电气设备不带电的外露可导电部分应作保护接零。具体为:电机、变压器、电器、照明器具、手持式电动工具的金属外壳、电气设备传动装置的金属部。8、每隔15米设置一个接地，接地电阻不得大于4o9、TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。10、在TN系统申，严禁将单独敷设的工作零线再做重复接地。11.不得采用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或光面圆钢，不得
15、采用螺纹钢。接地可利用自然接地体，但应保证其电气连接和热稳定。12、施工现场内的起重机、塔吊等机械设备，以及钢管脚手架和正在施工的金属结构，应按规定安装防雷装置。七、现场施工用电电路要求及电路走道图1、配电室的防雨、防尘、防潮、通风等均应满足JGJ46-88标准要求。配电设施应悬挂停送电标志牌，停送电时必须由专人负责。2、总配电箱（一级配电）到分配电箱（二级配电）的电缆敷设采取埋地，其深度应不小于06米，应在电缆上下各均匀铺设0.05M的细砂,然后覆盖砖等硬质保护层，并加设防护套管。3、从变压器至总配电箱架空线路的线杆采用专用电线杆，电杆埋设深度宜为杆长1/10加0.6米。架空线路的档距为6米。4、施工用电配电室应符合下列规定：A配电室应靠近电源，接近负荷中心，应便于线路的引入和引出，并有防止雨雪和小动物出入措施。B配电柜应符合下列要求：
