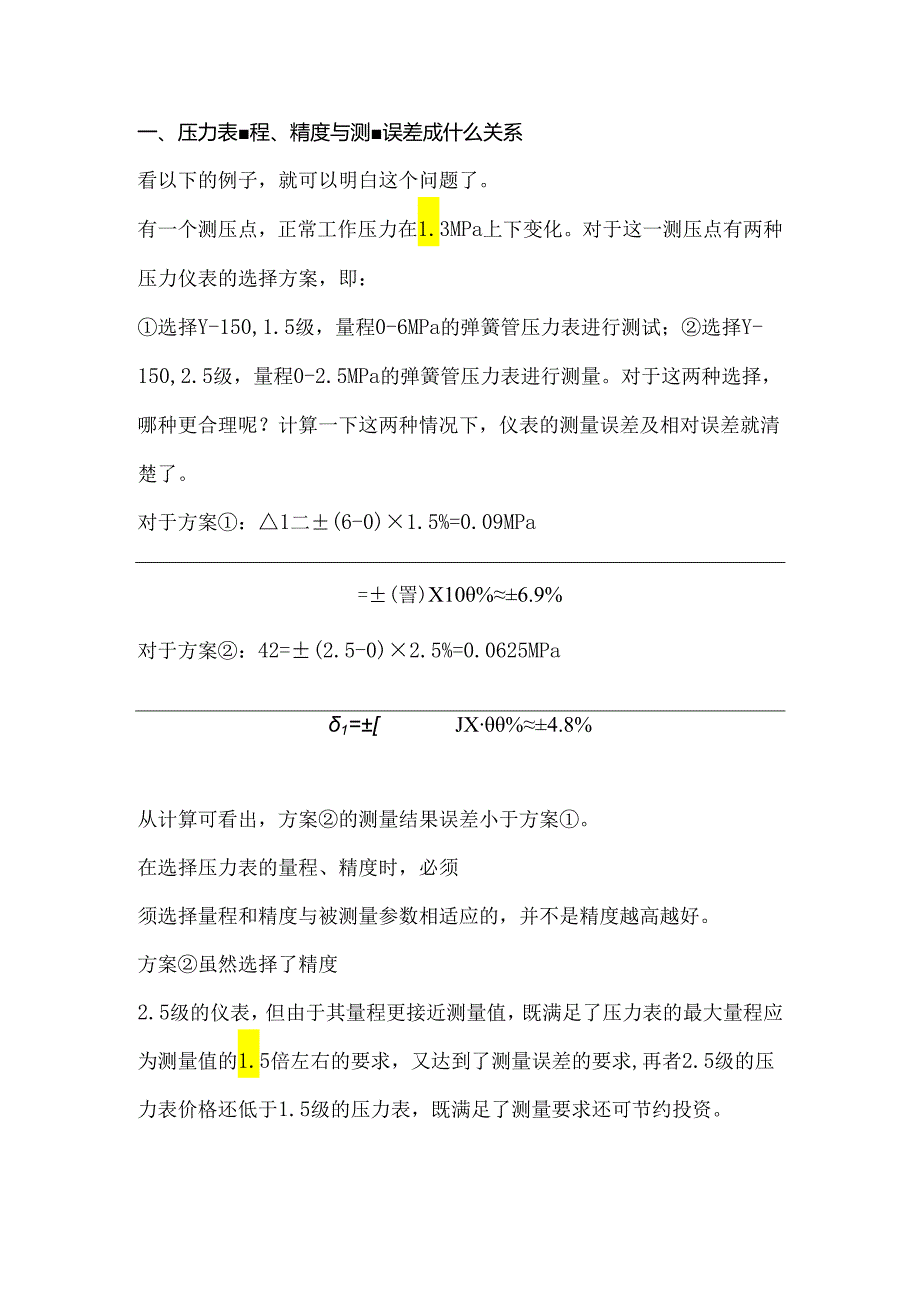

1、一、压力表程、精度与测误差成什么关系看以下的例子，就可以明白这个问题了。有一个测压点，正常工作压力在1.3MPa上下变化。对于这一测压点有两种压力仪表的选择方案，即：选择Y-150,1.5级，量程0-6MPa的弹簧管压力表进行测试；选择Y-150,2.5级，量程0-2.5MPa的弹簧管压力表进行测量。对于这两种选择，哪种更合理呢？计算一下这两种情况下，仪表的测量误差及相对误差就清楚了。对于方案：1二(6-0)1.5%=0.09MPa=(詈)X10%6.9%对于方案：42=(2.5-0)2.5%=0.0625MPa1=JX%4.8%从计算可看出，方案的测量结果误差小于方案。在选择压力表的量程、精

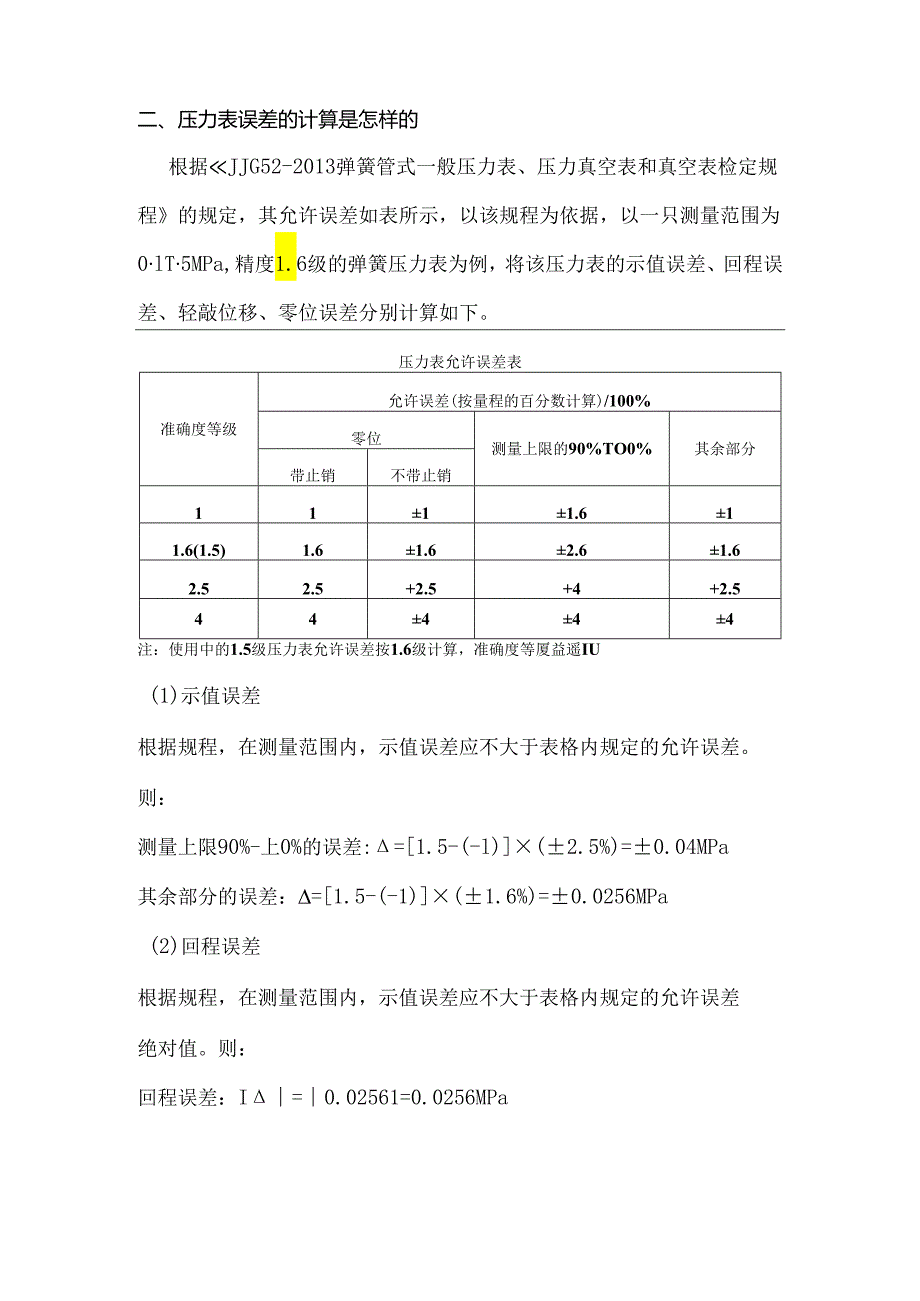

2、度时，必须须选择量程和精度与被测量参数相适应的，并不是精度越高越好。方案虽然选择了精度2.5级的仪表，但由于其量程更接近测量值，既满足了压力表的最大量程应为测量值的1.5倍左右的要求，又达到了测量误差的要求,再者2.5级的压力表价格还低于1.5级的压力表，既满足了测量要求还可节约投资。二、压力表误差的计算是怎样的根据JJG52-2013弹簧管式一般压力表、压力真空表和真空表检定规程的规定，其允许误差如表所示，以该规程为依据，以一只测量范围为0lT5MPa,精度1.6级的弹簧压力表为例，将该压力表的示值误差、回程误差、轻敲位移、零位误差分别计算如下。压力表允许误差表准确度等级允许误差(按量程的百
3、分数计算)/100%零位测量上限的90%TO0%其余部分带止销不带止销1111.611.6(1.5)1.61.62.61.62.52.5+2.5+4+2.544444注：使用中的1.5级压力表允许误差按1.6级计算，准确度等厦益遥IU(1)示值误差根据规程，在测量范围内，示值误差应不大于表格内规定的允许误差。则：测量上限90%-上0%的误差:=1.5-(-l)(2.5%)=0.04MPa其余部分的误差：=1.5-(-1)(1.6%)=0.0256MPa(2)回程误差根据规程，在测量范围内，示值误差应不大于表格内规定的允许误差绝对值。则：回程误差：I=0.02561=0.0256MPa（3）轻敲

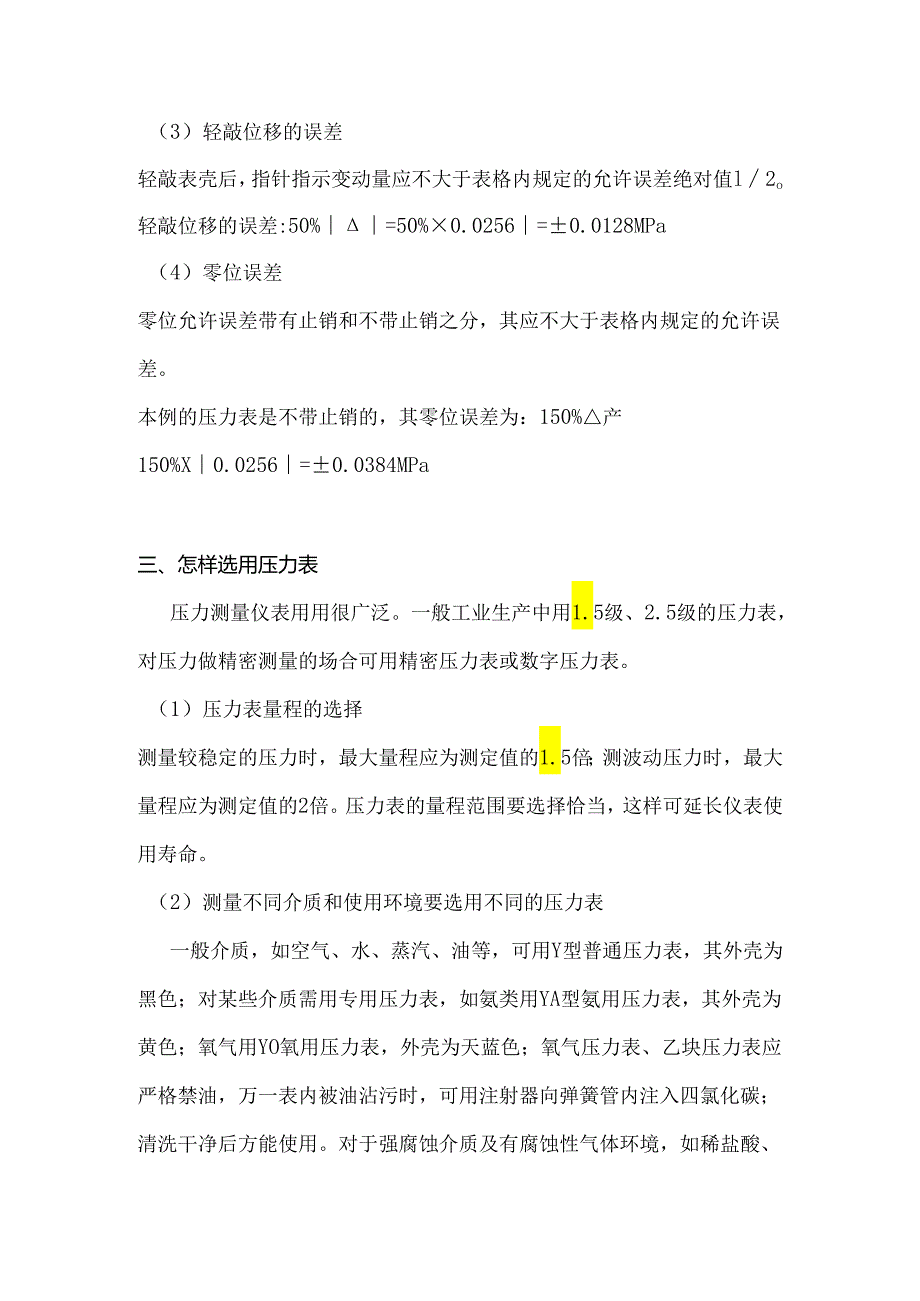

4、位移的误差轻敲表壳后，指针指示变动量应不大于表格内规定的允许误差绝对值l2o轻敲位移的误差:50%=50%0.0256=0.0128MPa（4）零位误差零位允许误差带有止销和不带止销之分，其应不大于表格内规定的允许误差。本例的压力表是不带止销的，其零位误差为：150%产150%X0.0256=0.0384MPa三、怎样选用压力表压力测量仪表用用很广泛。一般工业生产中用1.5级、2.5级的压力表，对压力做精密测量的场合可用精密压力表或数字压力表。（1）压力表量程的选择测量较稳定的压力时，最大量程应为测定值的1.5倍；测波动压力时，最大量程应为测定值的2倍。压力表的量程范围要选择恰当，这样可延长仪
5、表使用寿命。（2）测量不同介质和使用环境要选用不同的压力表一般介质，如空气、水、蒸汽、油等，可用Y型普通压力表，其外壳为黑色；对某些介质需用专用压力表，如氨类用YA型氨用压力表，其外壳为黄色；氧气用YO氧用压力表，外壳为天蓝色；氧气压力表、乙块压力表应严格禁油，万一表内被油沾污时，可用注射器向弹簧管内注入四氯化碳；清洗干净后方能使用。对于强腐蚀介质及有腐蚀性气体环境，如稀盐酸、盐酸气等的压力测量，除采用隔离法测量外，也可选择YB系列全不锈钢压力表，但全不锈钢压力表不适用于外界有腐蚀性介质，如氯、硝酸等环境。还可选用YM系列隔膜压力表，其隔膜材料有0Cr7Nil2Mo2(316)、蒙耐尔合金(C
