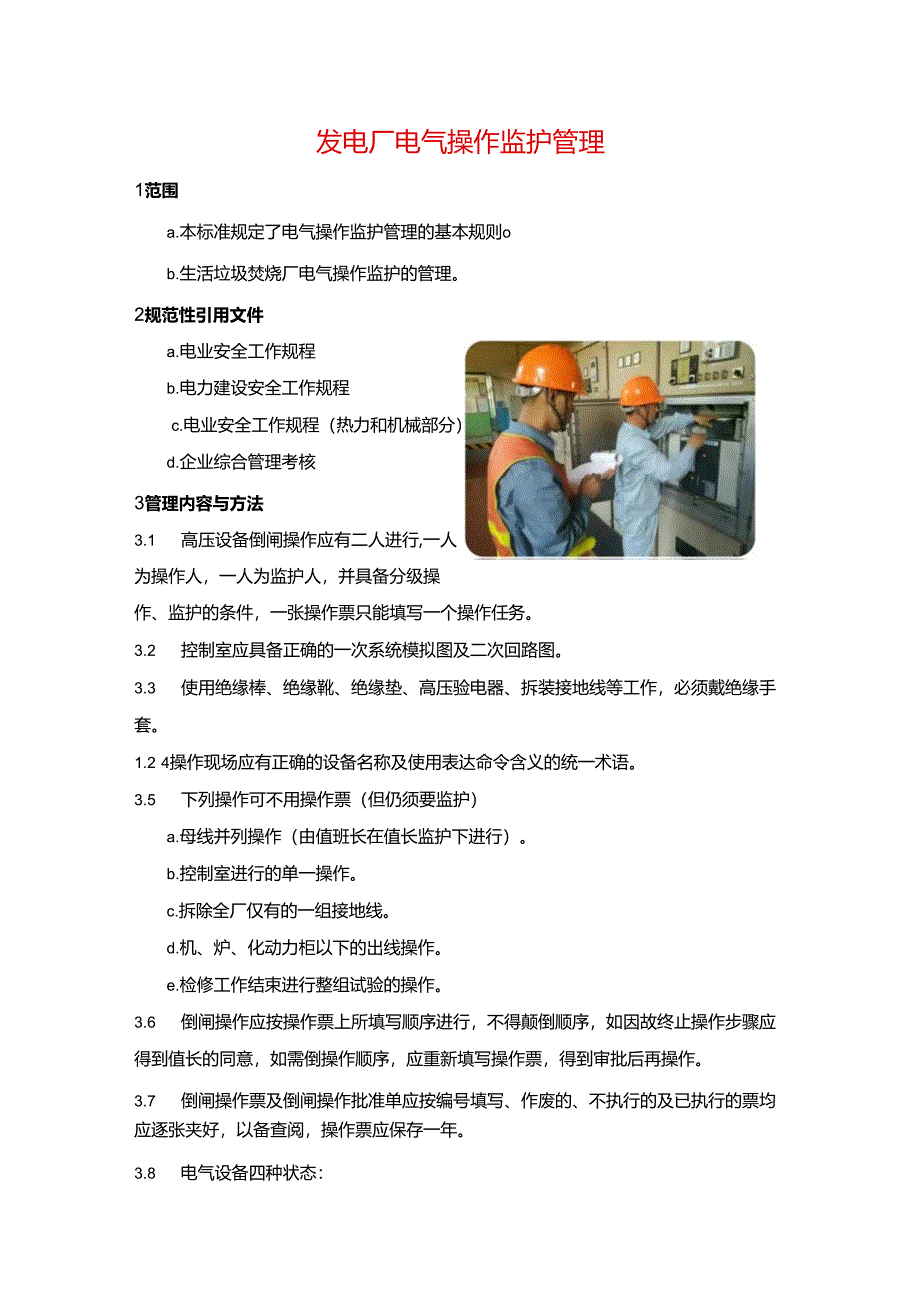

1、发电厂电气操作监护管理1范围a.本标准规定了电气操作监护管理的基本规则ob.生活垃圾焚烧厂电气操作监护的管理。2规范性引用文件a.电业安全工作规程b.电力建设安全工作规程c.电业安全工作规程（热力和机械部分）d.企业综合管理考核3管理内容与方法3.1 高压设备倒闸操作应有二人进行,一人为操作人，一人为监护人，并具备分级操作、监护的条件，一张操作票只能填写一个操作任务。3.2 控制室应具备正确的一次系统模拟图及二次回路图。3.3 使用绝缘棒、绝缘靴、绝缘垫、高压验电器、拆装接地线等工作，必须戴绝缘手套。1.2 4操作现场应有正确的设备名称及使用表达命令含义的统一术语。3.5 下列操作可不用操作票
2、（但仍须要监护）a.母线并列操作（由值班长在值长监护下进行）。b.控制室进行的单一操作。c.拆除全厂仅有的一组接地线。d.机、炉、化动力柜以下的出线操作。e.检修工作结束进行整组试验的操作。3.6 倒闸操作应按操作票上所填写顺序进行，不得颠倒顺序，如因故终止操作步骤应得到值长的同意，如需倒操作顺序，应重新填写操作票，得到审批后再操作。3.7 倒闸操作票及倒闸操作批准单应按编号填写、作废的、不执行的及已执行的票均应逐张夹好，以备查阅，操作票应保存一年。3.8 电气设备四种状态：a.运行状态：是指设备的闸刀及开关都在合上位置，将电源至受电端间的电路接通（包括辅助设备如电压互感器、避雷器等）。b.热
3、备用状态：是指设备只靠开关断开而闸刀仍在合上位置。c.冷备用状态：是指设备的开关和闸刀（如结线方式中有的话）及相应的二次控制回路都在断开位置。d.检修状态：是指设备的所有开关、闸刀均拉开，挂好保护接地线或合上接地闸刀（并按照安全工作规程的规定和检修工作需要做好必要的安全措施：挂好工作牌、标示牌、装好临时遮拦等）。3.9 一次、二次闸刀操作、检查均要专项一条。3.10 低压熔丝投运容量要符合要求，并用低压验电笔测试完好。4电气倒闸操作顺序4.1 发布和接受任务a.发布操作任务必须讲明操作任务的目的、意图和设备当时状况，安全措施要求，起到要求操作人做好操作准备的作用。b.监护人、操作人接受操作任务
4、时必须复诵并得到发布任务人答复同意无误、电话命令必须互通姓名。c.其它人员要求的电气操作必须经值长发布。4.2 查对图板填写操作票。操作人在接受任务填写操作票前应查对模拟图或二次回路图，必要时到现场查对以透彻弄清任务意图，然后根据接受的任务按操作内容逐项清晰填写操作票,操作票不得作任何涂改，如有写错应注明“作废”并保存在夹子上，再另开新页。4.3逐级审核、签名批准。操作人开好操作票后，由监护人、值长逐级分别审核签名通过。审核时不得采取会审办法，并逐项核对，在审核中，如发现有错误应注明“作废”，将票退回操作人，重新填票，审核人不得自行修改。4.4 发布操作命令。a.值长在需要实际进行操作时发布正

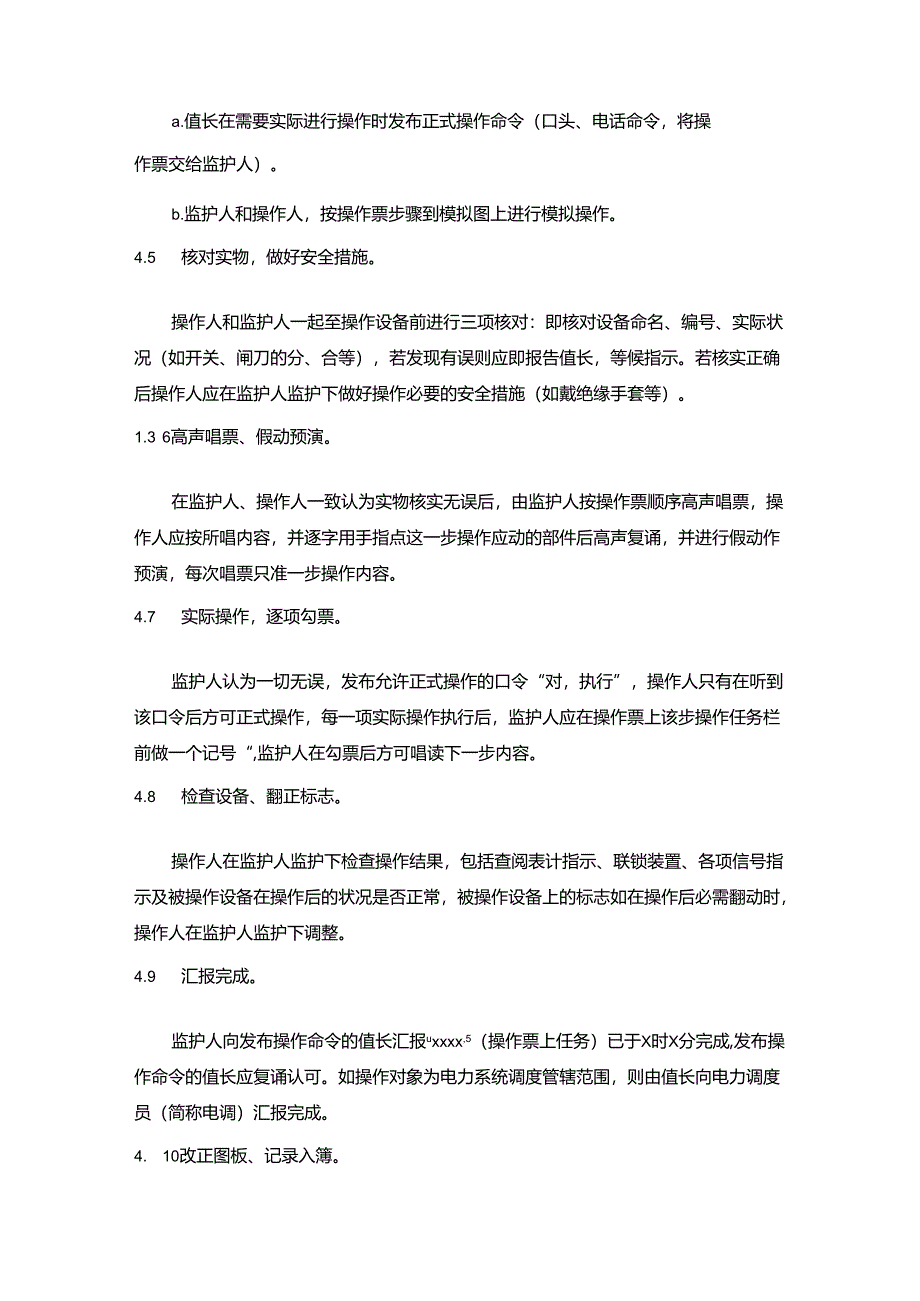

5、式操作命令（口头、电话命令，将操作票交给监护人）。b.监护人和操作人，按操作票步骤到模拟图上进行模拟操作。4.5 核对实物，做好安全措施。操作人和监护人一起至操作设备前进行三项核对：即核对设备命名、编号、实际状况（如开关、闸刀的分、合等），若发现有误则应即报告值长，等候指示。若核实正确后操作人应在监护人监护下做好操作必要的安全措施（如戴绝缘手套等）。1.3 6高声唱票、假动预演。在监护人、操作人一致认为实物核实无误后，由监护人按操作票顺序高声唱票，操作人应按所唱内容，并逐字用手指点这一步操作应动的部件后高声复诵，并进行假动作预演，每次唱票只准一步操作内容。4.7 实际操作，逐项勾票。监护人认为
6、一切无误，发布允许正式操作的口令“对，执行”，操作人只有在听到该口令后方可正式操作，每一项实际操作执行后，监护人应在操作票上该步操作任务栏前做一个记号“,监护人在勾票后方可唱读下一步内容。4.8 检查设备、翻正标志。操作人在监护人监护下检查操作结果，包括查阅表计指示、联锁装置、各项信号指示及被操作设备在操作后的状况是否正常，被操作设备上的标志如在操作后必需翻动时，操作人在监护人监护下调整。4.9 汇报完成。监护人向发布操作命令的值长汇报uxxxx,5（操作票上任务）已于X时X分完成,发布操作命令的值长应复诵认可。如操作对象为电力系统调度管辖范围，则由值长向电力调度员（简称电调）汇报完成。4.
7、10改正图板、记录入簿。在汇报完成后，由操作人在监护人监护下将模拟图按照操作后的状态进行改正,再将所做的操作及完成时间记入相应的簿内（如操作记录簿、接地线登记簿、绝缘记录簿等），并在操作票批准单相应项做上记号“，盖”已执行”图章。发布操作命令的值班长在认可完成操作汇报后，亦应即将所做记录记入自己的操作记录簿中，并汇报值长该项操作任务已完成。4.11设备操作前、后检查项目a.设备从冷备用改检修前再次检查开关、闸刀在拉开位置。b.倒母线前，检查母联开关在合上位置。C.倒母线前、后，取、放操作熔丝时检查母联开关电流数值，并将电流数值记录在操作票中。5检查与考核5.1 本规定的执行情况，由生产运行经理负责检查与考核。5.2 对未认真履行职责、未按管理流程工作、未达到管理要求的部门和个人按规定进行考核。
