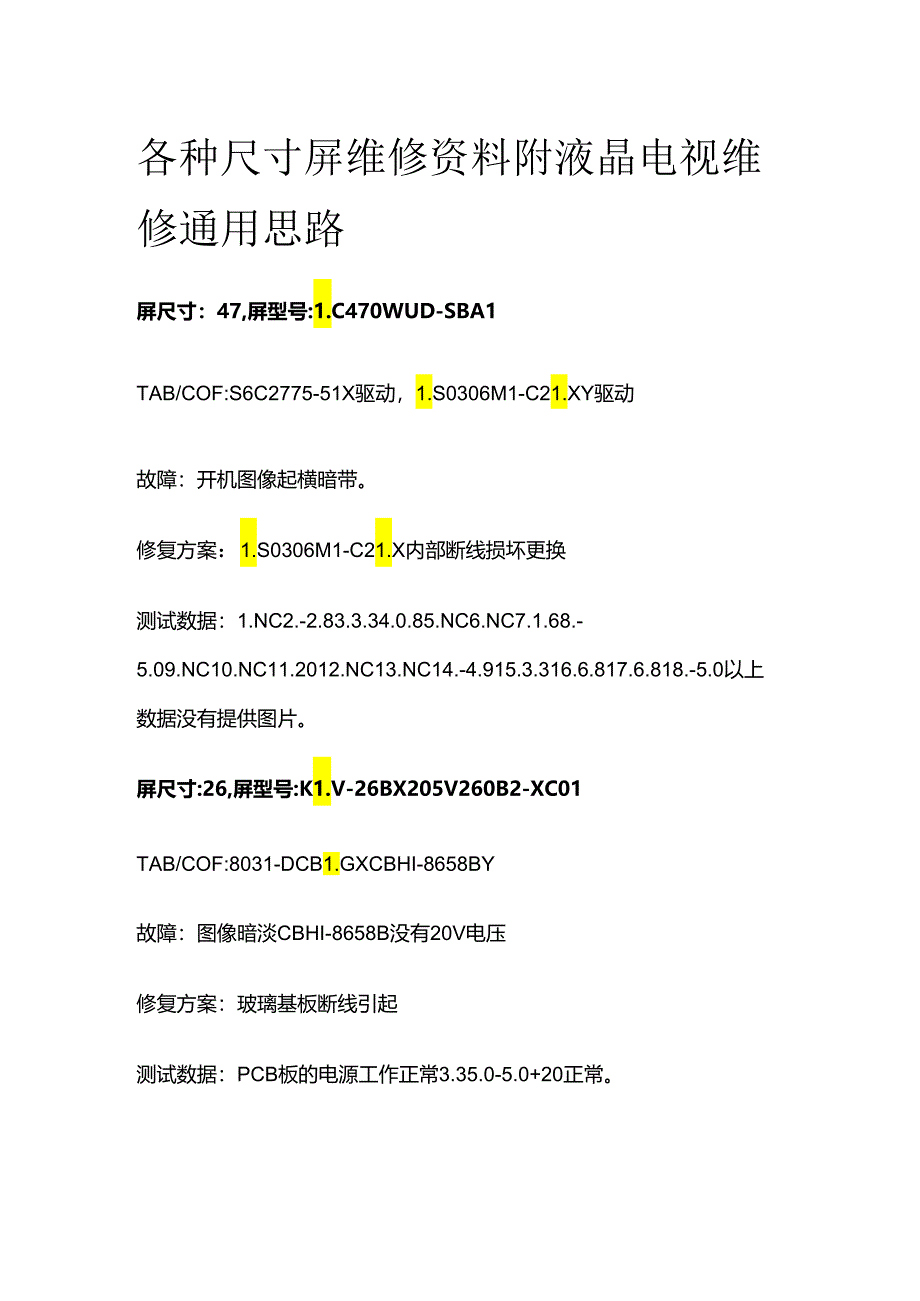

1、各种尺寸屏维修资料附液晶电视维修通用思路屏尺寸：47,屏型号:1.C470WUD-SBA1TAB/COF:S6C2775-51X驱动，1.S0306M1-C21.XY驱动故障：开机图像起横暗带。修复方案：1.S0306M1-C21.X内部断线损坏更换测试数据：1.NC2.-2.83.3.34.0.85.NC6.NC7.1.68.-5.09.NC10.NC11.2012.NC13.NC14.-4.915.3.316.6.817.6.818.-5.0以上数据没有提供图片。屏尺寸:26,屏型号:K1.V-26BX205V260B2-XC01TAB/COF:8031-DCB1.GXCBHI-8658B

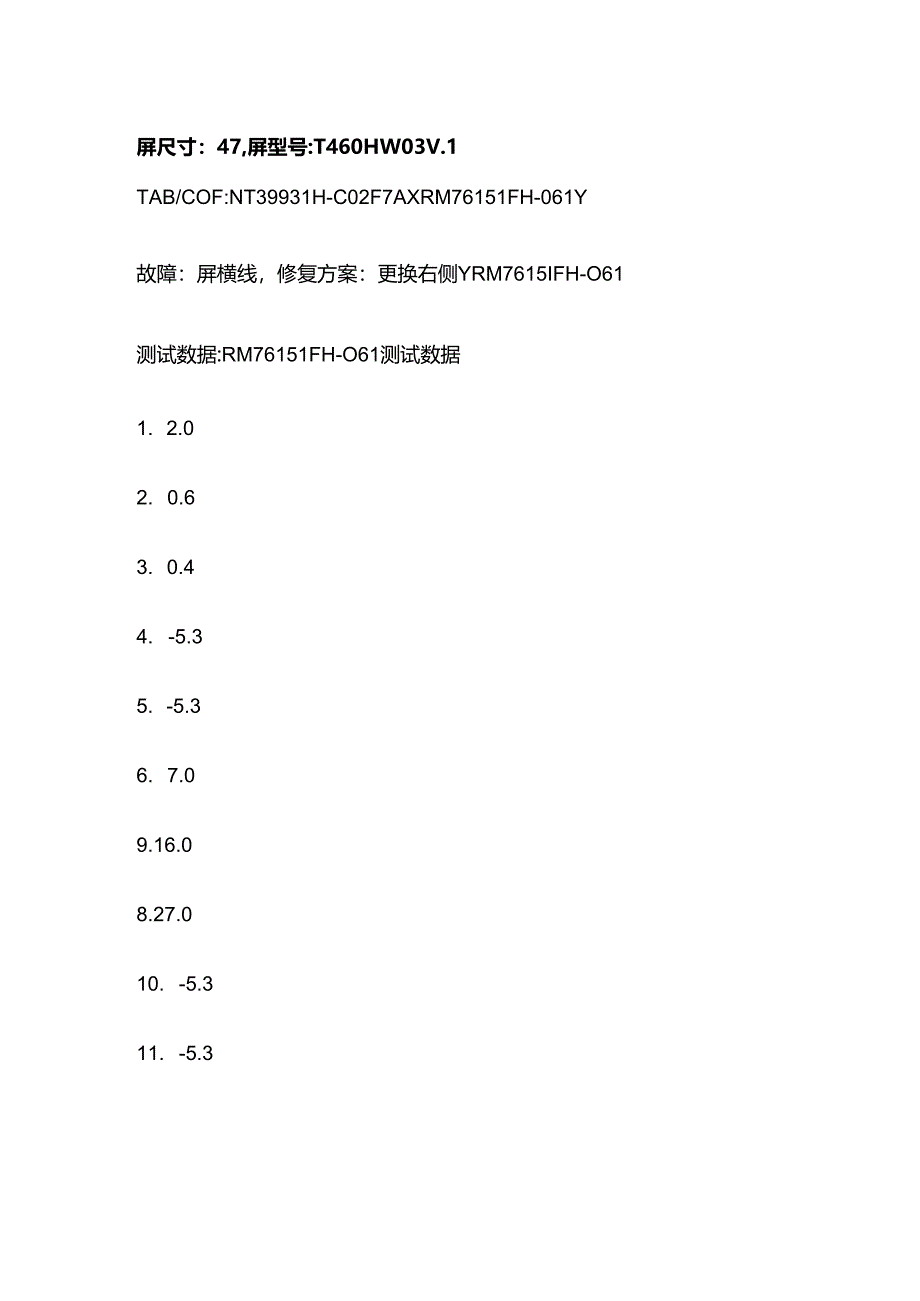

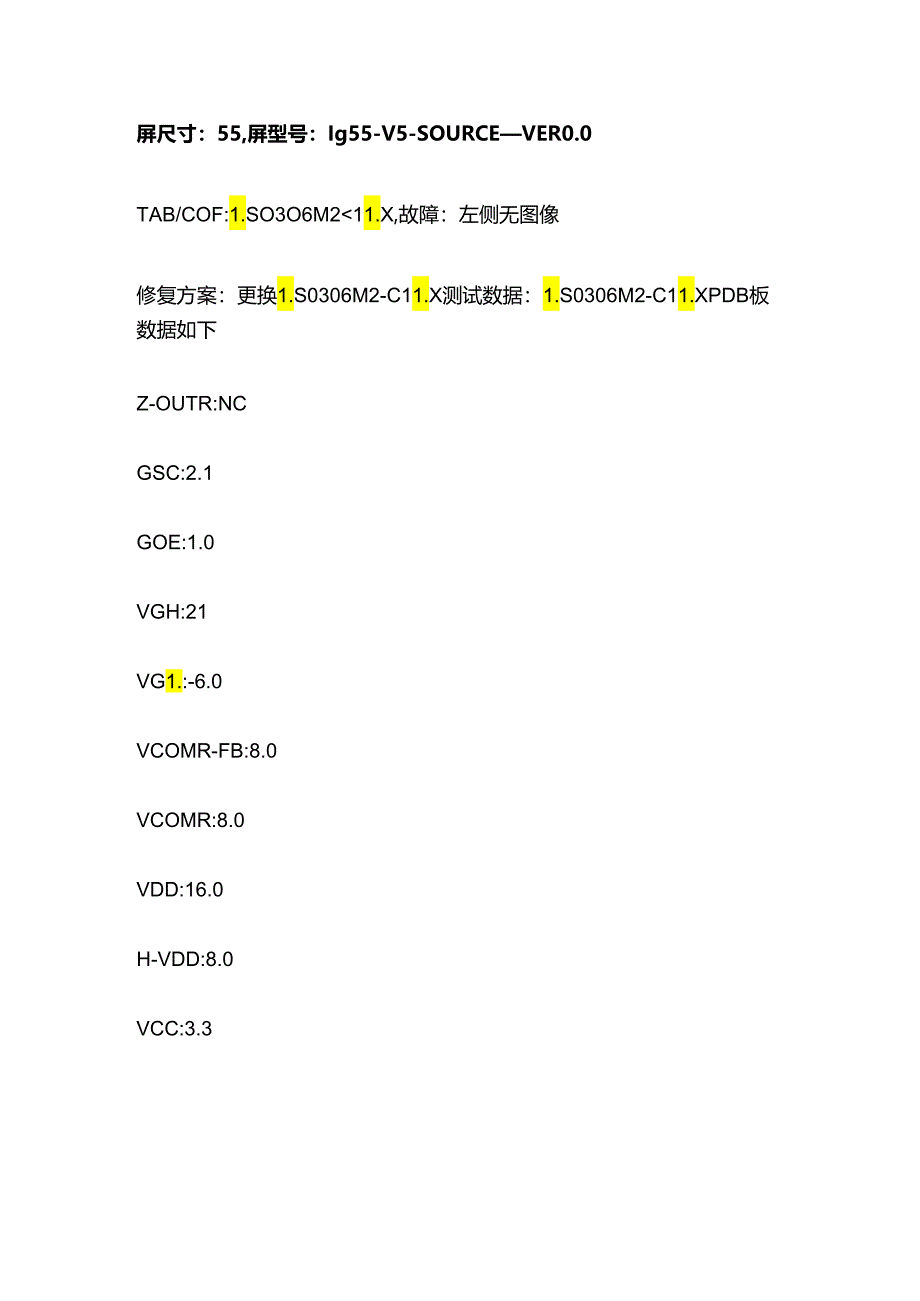

2、Y故障：图像暗淡CBHI-8658B没有20V电压修复方案：玻璃基板断线引起测试数据：PCB板的电源工作正常3.35.0-5.0+20正常。屏尺寸：47,屏型号:T460HW03V.1TAB/COF:NT39931H-C02F7AXRM76151FH-061Y故障：屏横线，修复方案：更换右侧YRM7615IFH-O61测试数据:RM76151FH-O61测试数据1. 2.02. 0.63. 0.44. -5.35. -5.36. 7.09.16.08.27.010. -5.311. -5.3屏尺寸：55,屏型号：Ig55-V5-SOURCEVER0.0TAB/COF:1.SO3O6M211.X
3、,故障：左侧无图像修复方案：更换1.S0306M2-C11.X测试数据：1.S0306M2-C11.XPDB板数据如下Z-OUTR:NCGSC:2.1GOE:1.0VGH:21VG1.:-6.0VCOMR-FB:8.0VCOMR:8.0VDD:16.0H-VDD:8.0VCC:3.3屏尺寸：46,屏型号:1.TA460HM02TAB/COF:S6C2B91-51,故障：屏横线右侧损坏修复方案：更换TAB测试数据：pcb板数据VDDMH1.-2:3.3vCv2:8.4f-VCOMR:7.2VCOMS3:7.2Yl1-6通道:8.4AVDD:16.0SIC47.2维修平板液晶电视可以从以下方面着手
4、：1,待机的时候电源板只提供一个5V或3.3V的供电给CPU,其它12V.18V.24V.9V电压都要等到STANDBY开机后才出现，这个时候就需要CPU发出一个高电平5V或3z3V给电源板，电源板接到CPU送来的电压后才启动12Vz9Vz18V.24V电压，如果电源板的这些电压均正常的话，基本肯定电源板是OK的。2,CPU板的发出开机电平后，由电源板提供的5V电压经过一些3.3Vz2.5Vz1.8V贴片稳压器分别送给一些芯片作为供电之用，不要小看这些低电压哦，很多时后往往是这些电压高了一点点（0.7V）就会产生黑屏无光栅的故障，通常损坏的都为这些稳压器供电滤波电容变质，或者是老化后出现奇怪故
5、障的主要杀手，一般液晶的解码集成（数字变换IC）供电都在3.3V跟1.8V左右，而跟解码集成连接的寄存器的供电都为2.5V,在液晶使用1年左右的时候，这些解码集成往往都容易出现虚焊故障，这时候就的考验大家的焊接技术水平了，实践证明有一部分是补焊后就排除故障的。3无光栅或光栅闪一下后黑屏故障也是液晶最常见的一种故障，这个故障一般可以通过测量电压来判断，在遥控开机后测一下电源板的各个供电是不是正常的，然后测一下通往背光板连接线ON/OFF脚的电压是不是高电平3.3V,再测一下PWM脚的电压是不是也在3.3V左右,要是都正常的话应该就是显示屏自带的背光板有故障,要是这2个电压都没有，那问题就是解码集成没有工作或是软件没有跑起来引起的，这时就要维修CPU板了。
