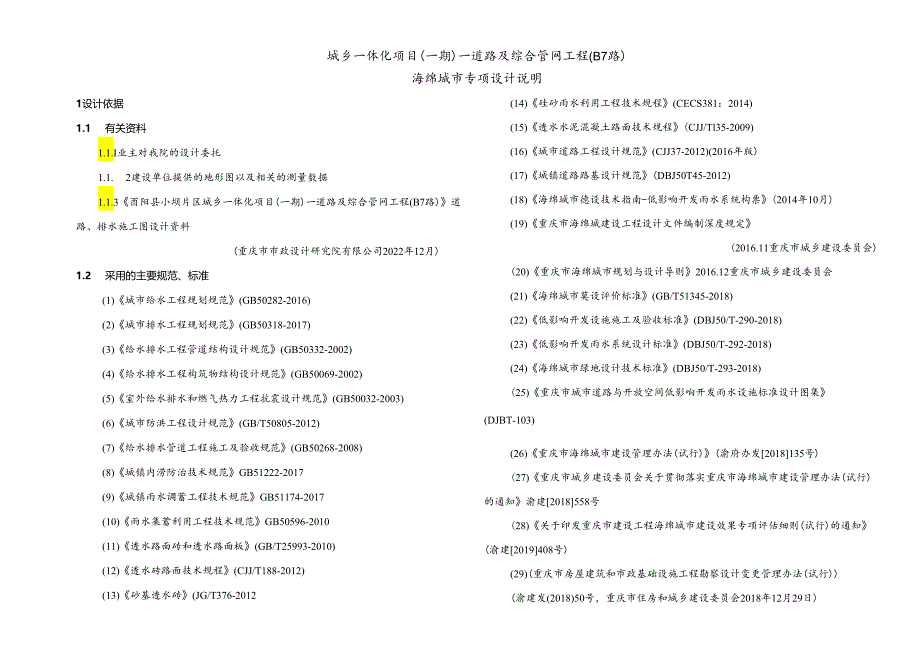

1、城乡一体化项目(一期)一道路及综合管网工程(B7路)海绵城市专项设计说明1设计依据1.1 有关资料1.1.I业主对我院的设计委托1.1. 2建设单位提供的地形图以及相关的测量数据1.1.3酉阳县小坝片区城乡一体化项目(一期)一道路及综合管网工程(B7路)道路、排水施工图设计资料(重庆市市政设计研究院有限公司2022年12月)1.2 采用的主要规范、标准(1)城市给水工程规划规范(GB50282-2016)(2)城市排水工程规划规范(GB50318-2017)(3)给水排水工程管道结构设计规范(GB50332-2002)(4)给水排水工程构筑物结构设计规范(GB50069-2002)(5)室外给
2、水排水和燃气热力工程抗震设计规范(GB50032-2003)(6)城市防洪工程设计规范(GB/T50805-2012)(7)给水排水管道工程施工及验收规范(GB50268-2008)(8)城镇内涝防治技术规范GB51222-2017(9)城镇雨水调蓄工程技术规范GB51174-2017(10)雨水集蓄利用工程技术规范GB50596-2010(11)透水路面砖和透水路面板(GB/T25993-2010)(12)透水砖路面技术规程(CJJ/T188-2012)(13)砂基透水砖(JG/T376-2012(14)硅砂雨水利用工程技术规程(CECS381：2014)(15)透水水泥混凝土路面技术规程(
3、CJJ/Tl35-2009)(16)城市道路工程设计规范(CJJ37-2012)(2016年版)(17)城镇道路路基设计规范(DBJ50T45-2012)(18)海绵城市德设技术指南-低影响开发雨水系统构票(2014年10月)(19)重庆市海绵城建设工程设计文件编制深度规定(2016.11重庆市城乡建设委员会)(20)重庆市海绵城市规划与设计导则2016.12重庆市城乡建设委员会(21)海绵城市莫设评价标准(GB/T51345-2018)(22)低影响开发设施施工及验收标准(DBJ50/T-290-2018)(23)低影响开发雨水系统设计标准(DBJ50/T-292-2018)(24)海绵城市

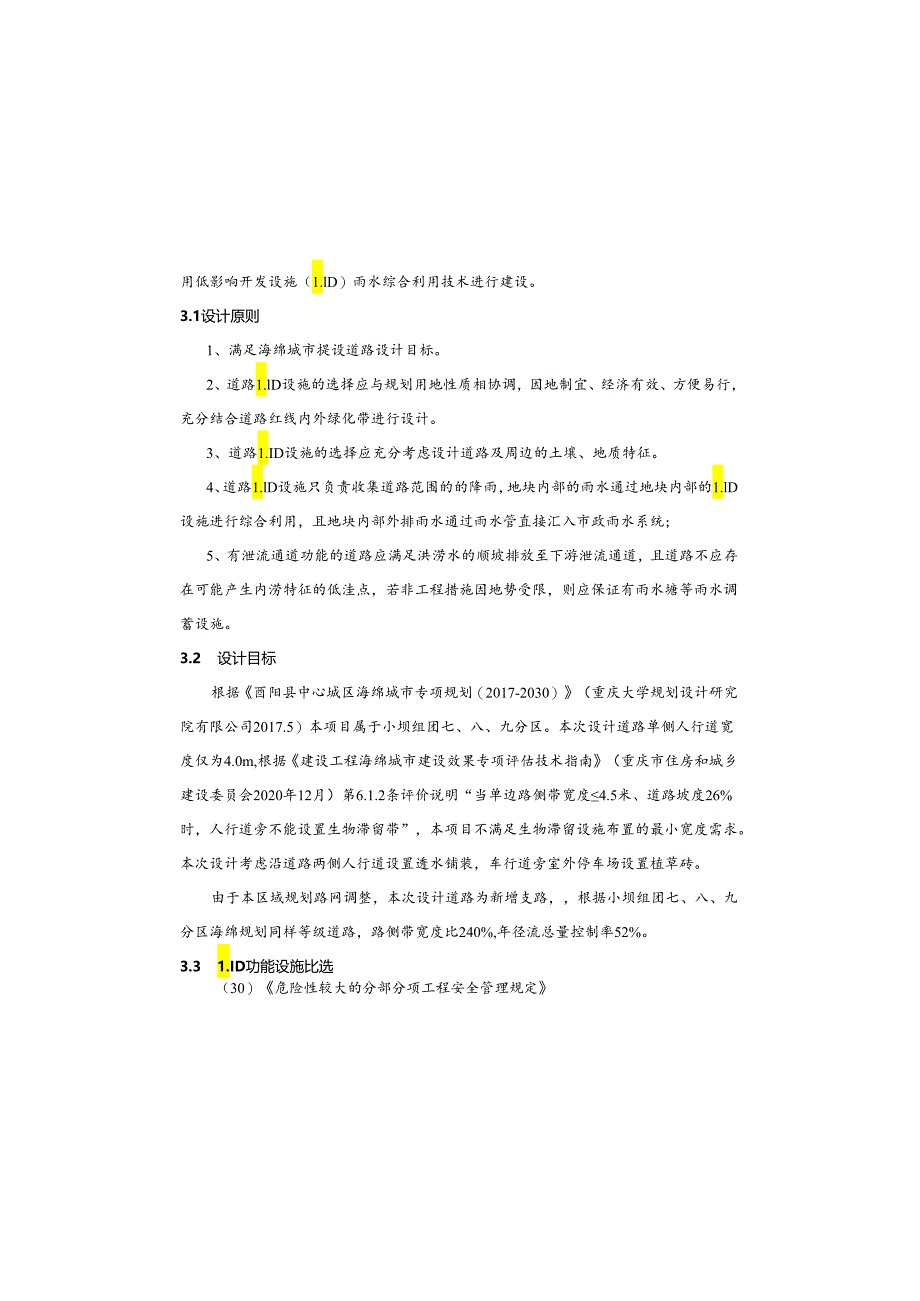

4、绿地设计技术标准(DBJ50/T-293-2018)(25)重庆市城市道路与开放空间低影响开发雨水设施标准设计图集(DJBT-103)(26)重庆市海绵城市建设管理办法(试行)(渝府办发2018135号)(27)重庆市城乡建设委员会关于贯彻落实重庆市海绵城市建设管理办法(试行)的通知渝建2018558号(28)关于印发重庆市建设工程海绵城市建设效果专项评估细则(试行)的通知(渝建2019408号)(29)(重庆市房屋建筑和市政基础设施工程勘察设计变更管理办法(试行)(渝建发(2018)50号，重庆市住房和城乡建设委员会2018年12月29日)用低影响开发设施（1.lD）雨水综合利用技术进行建设
5、。3.1设计原则1、满足海绵城市提设道路设计目标。2、道路1.lD设施的选择应与规划用地性质相协调，因地制宜、经济有效、方便易行，充分结合道路红线内外绿化带进行设计。3、道路1.ID设施的选择应充分考虑设计道路及周边的土壤、地质特征。4、道路1.lD设施只负责收集道路范围的的降雨，地块内部的雨水通过地块内部的1.lD设施进行综合利用，且地块内部外排雨水通过雨水管直接汇入市政雨水系统;5、有泄流通道功能的道路应满足洪涝水的顺坡排放至下游泄流通道，且道路不应存在可能产生内涝特征的低洼点，若非工程措施因地势受限，则应保证有雨水塘等雨水调蓄设施。3.2 设计目标根据酉阳县中心城区海绵城市专项规划（20
6、17-2030）（重庆大学规划设计研究院有限公司2017.5）本项目属于小坝组团七、八、九分区。本次设计道路单侧人行道宽度仅为4.0m,根据建设工程海绵城市建设效果专项评估技术指南（重庆市住房和城乡建设委员会2020年12月）第6.1.2条评价说明“当单边路侧带宽度4.5米、道路坡度26%时，人行道旁不能设置生物滞留带”，本项目不满足生物滞留设施布置的最小宽度需求。本次设计考虑沿道路两侧人行道设置透水铺装，车行道旁室外停车场设置植草砖。由于本区域规划路网调整，本次设计道路为新增支路，根据小坝组团七、八、九分区海绵规划同样等级道路，路侧带宽度比240%,年径流总量控制率52%。3.3 1.ID功

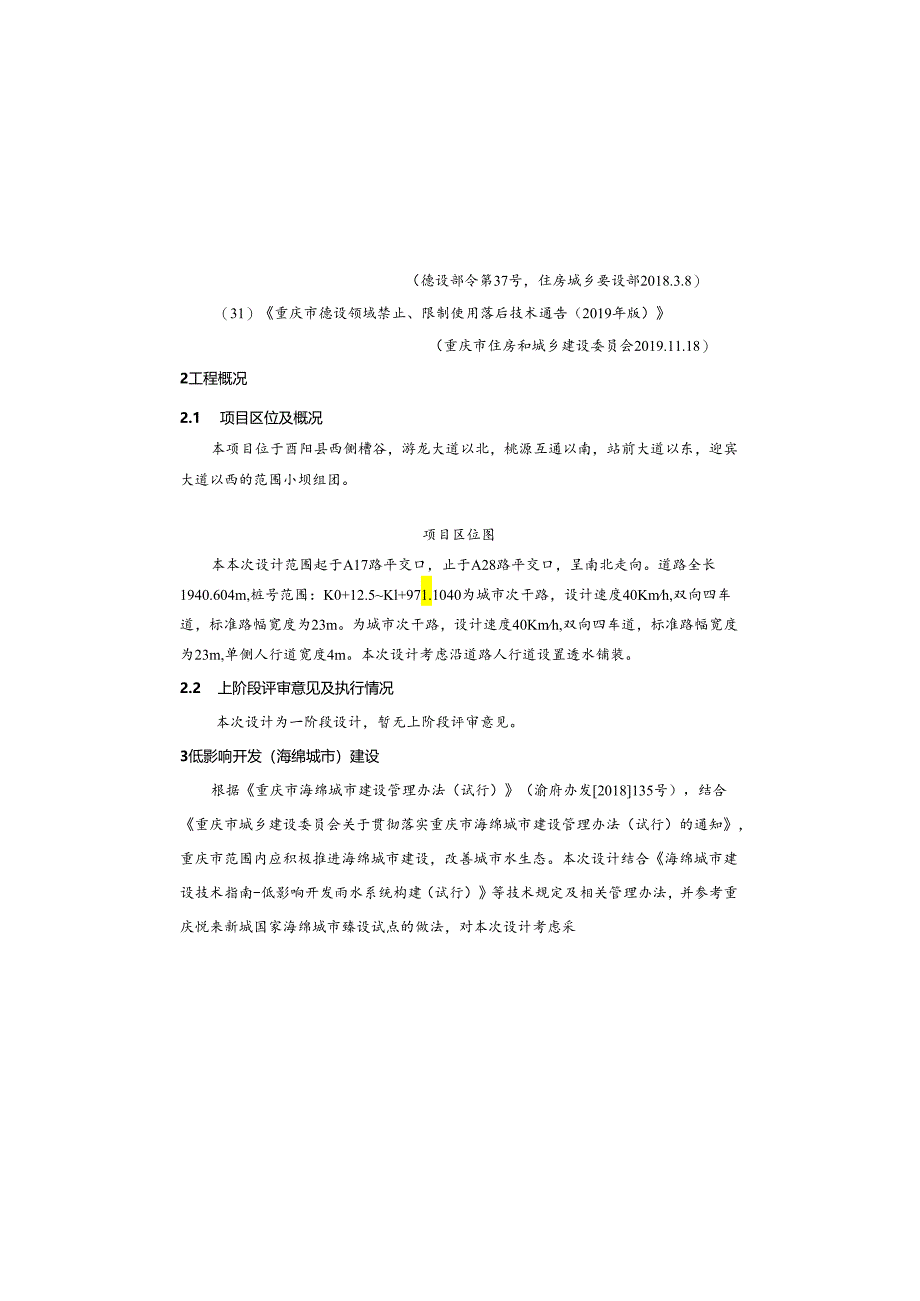

7、能设施比选（30）危险性较大的分部分项工程安全管理规定（德设部令第37号，住房城乡要设部2018.3.8）（31）重庆市德设领域禁止、限制使用落后技术通告（2019年版）（重庆市住房和城乡建设委员会2019.11.18）2工程概况2.1 项目区位及概况本项目位于酉阳县西侧槽谷，游龙大道以北，桃源互通以南，站前大道以东，迎宾大道以西的范围小坝组团。项目区位图本本次设计范围起于A17路平交口，止于A28路平交口，呈南北走向。道路全长1940.604m,桩号范围：K0+12.5Kl+971.1040为城市次干路，设计速度40Kmh,双向四车道，标准路幅宽度为23m。为城市次干路，设计速度40Kmh,
8、双向四车道，标准路幅宽度为23m,单侧人行道宽度4m。本次设计考虑沿道路人行道设置透水铺装。2.2 上阶段评审意见及执行情况本次设计为一阶段设计，暂无上阶段评审意见。3低影响开发（海绵城市）建设根据重庆市海绵城市建设管理办法（试行）（渝府办发2018135号），结合重庆市城乡建设委员会关于贯彻落实重庆市海绵城市建设管理办法（试行）的通知，重庆市范围内应积极推进海绵城市建设，改善城市水生态。本次设计结合海绵城市建设技术指南-低影响开发雨水系统构建（试行）等技术规定及相关管理办法，并参考重庆悦来新城国家海绵城市臻设试点的做法，对本次设计考虑采道路工程1.lD系统包括雨水花园、渗水路面（人行道）、生
9、态树池、雨水管网、污水管网等。低影响开发设施往往具有补充地下水、集蓄利用、削减峰值流量及净化雨水等多个功能。表3-1低影响开发设施比选一览表单项设施功能控制目标处置方式经济性污染物去除率（以SS计，%）景观效果集蓄利用雨水补充地下水削减峰值流量转输径流峰值径流污染分ft相集中建要用雄护费用透水何铺装OO口OO低80-90透水水泥在凝土OOOOOOO7V中80-90透水沥青追凝土OOOO高中80-90景色屋顶OOO口OOW中70-80好下沉式绿地O*O心O*OO7低,一Y管反型生物滞留设施OO低1:好复杂型生物滞留设施O*O*中70-95好部透埔O*OO中中70-80F渗井OOOQ低-涅博OOO
10、*高中50-80好雨水湿地O*O高中50-80好蓄水池OOOOQ高中80-90雨水罐OOOOO低80-90一调节塘OOOOO*O而中一般调节池OOOOOO商中转输型植草沟OOOOGOO低35-90-JR千文植草沟OOO*O低W35-90好漫式植草沟OOOOO中,A好淮管/维OOOOGOO中中35-70一植被蛾冲带OOO*OO低W50-75一/初期雨水弃流设施QOOOO低中10-60人工土填港港OO*OO商中75-95好注：19O核强O弱或很小；2SS去除率数据来自美国流域保护中心（CenterForlatershedProtcction.CWP）的研究数据。表3-2各类用地中低影响开发设施选用
11、一览表技术类型I单项设施I用地类型（按主要劝他）建筑与小区城市道路绿地与广场城市水累渗透技术透水转糖装透水水泥混凝土透水沥青混凝土OOQQ绿色展项OOO下玩式嫌地简易生生物滞留设施Q复杂型生物滞留设德*OO港透漕*O港井O转存技术湿塘O雨水湿地*蓄水池OOO雨水怪OOO调节技术调节增O*O调节池OO的输技术转输型城草沟Q干式植草沟*O湿式植草沟渗管保O校污净化技术演被蝮冲带初期雨水弃液设施O人工土壤港池O：一一直上用0=O八直达用.道路1.TD设施的主要功能依次是削减初期雨水径流污染、降低雨水径流峰值、减少径流产量，本次设计道路人行道宽度为4m,本次方案设计选用透水砖铺装1.ID设施。本次道路
