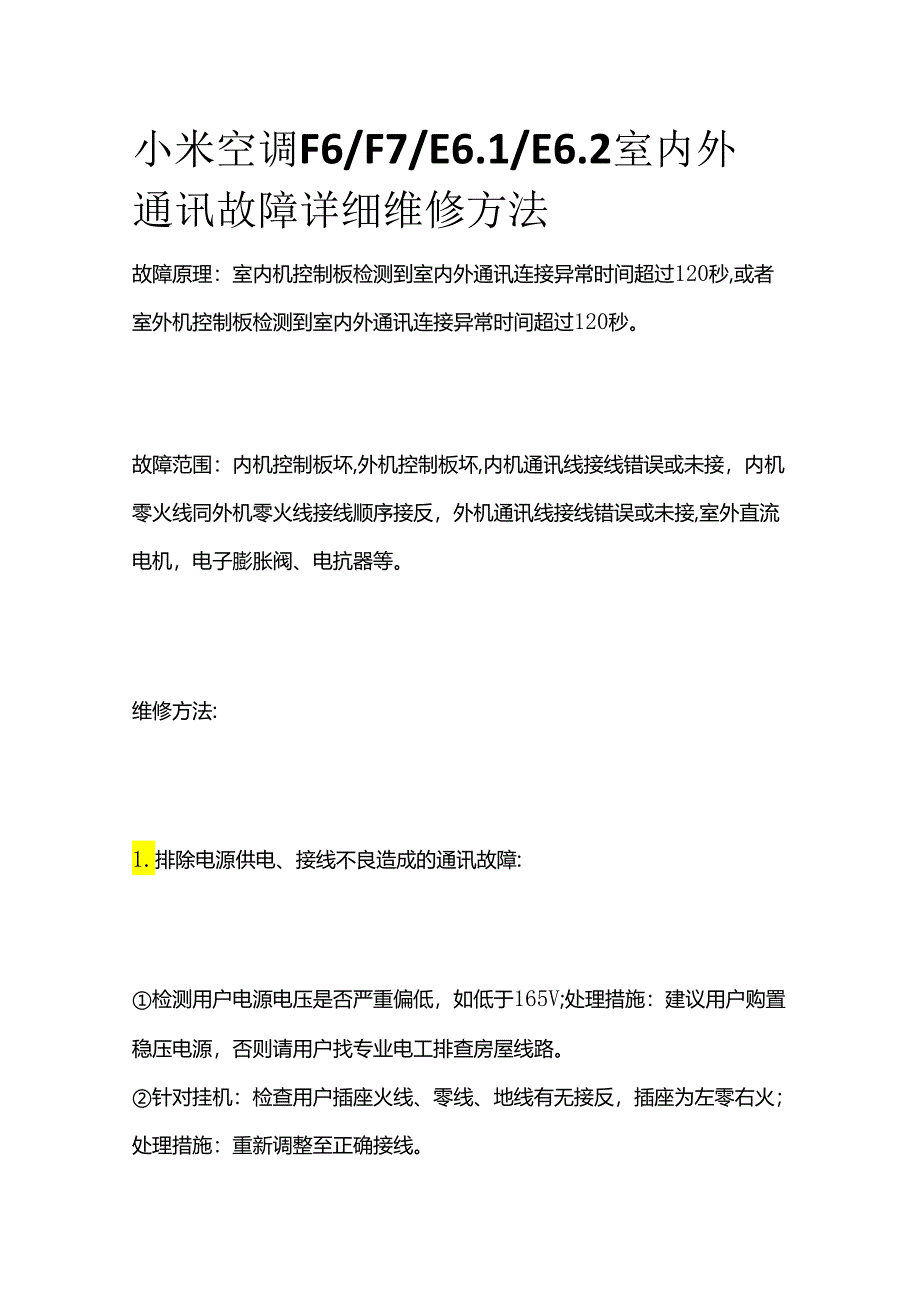

小米空调F6 F7 E6.1 E6.2室内外通讯故障详细维修方法全套.docx_第1页
第1页 / 共6页

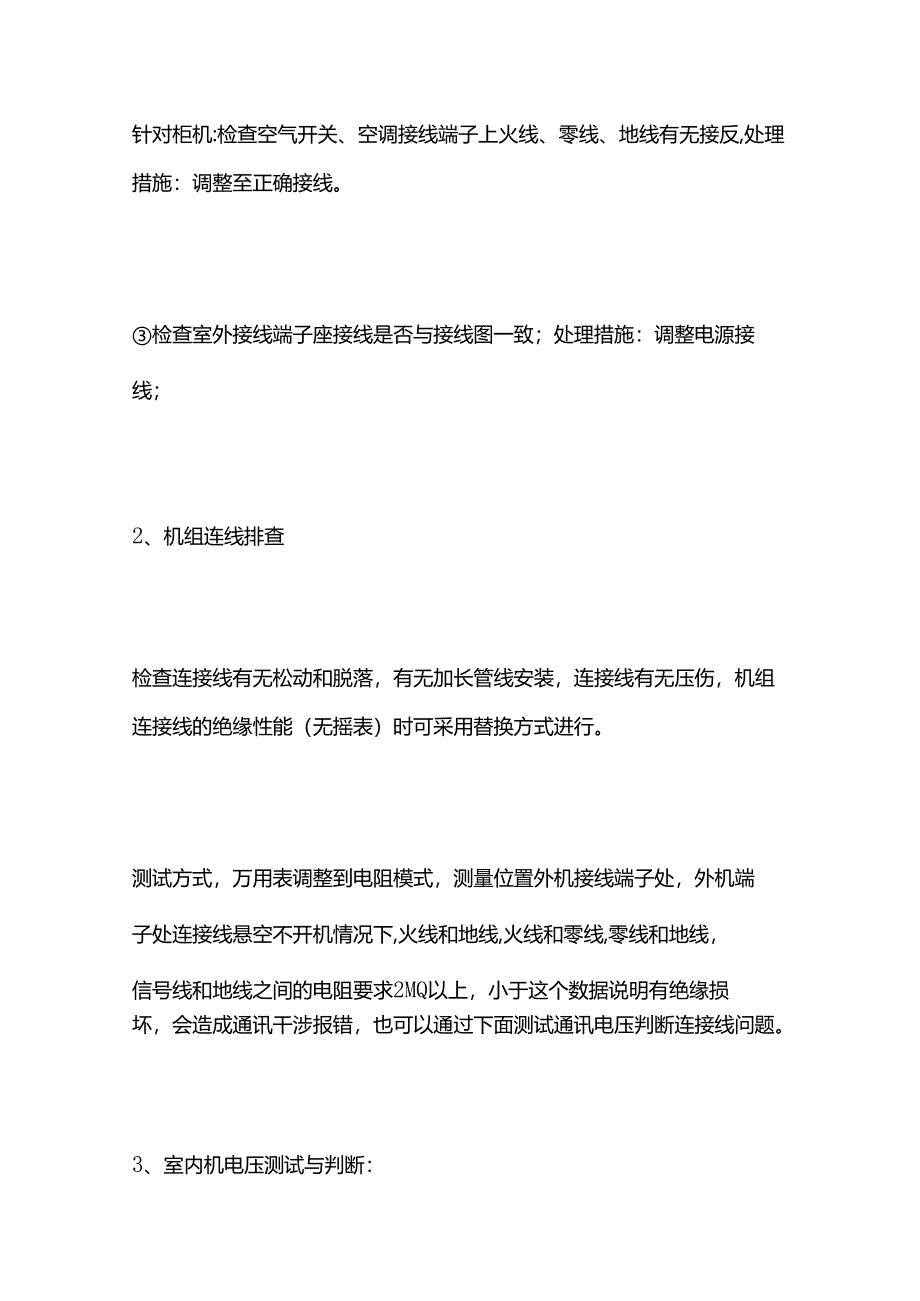

小米空调F6 F7 E6.1 E6.2室内外通讯故障详细维修方法全套.docx_第2页
第2页 / 共6页

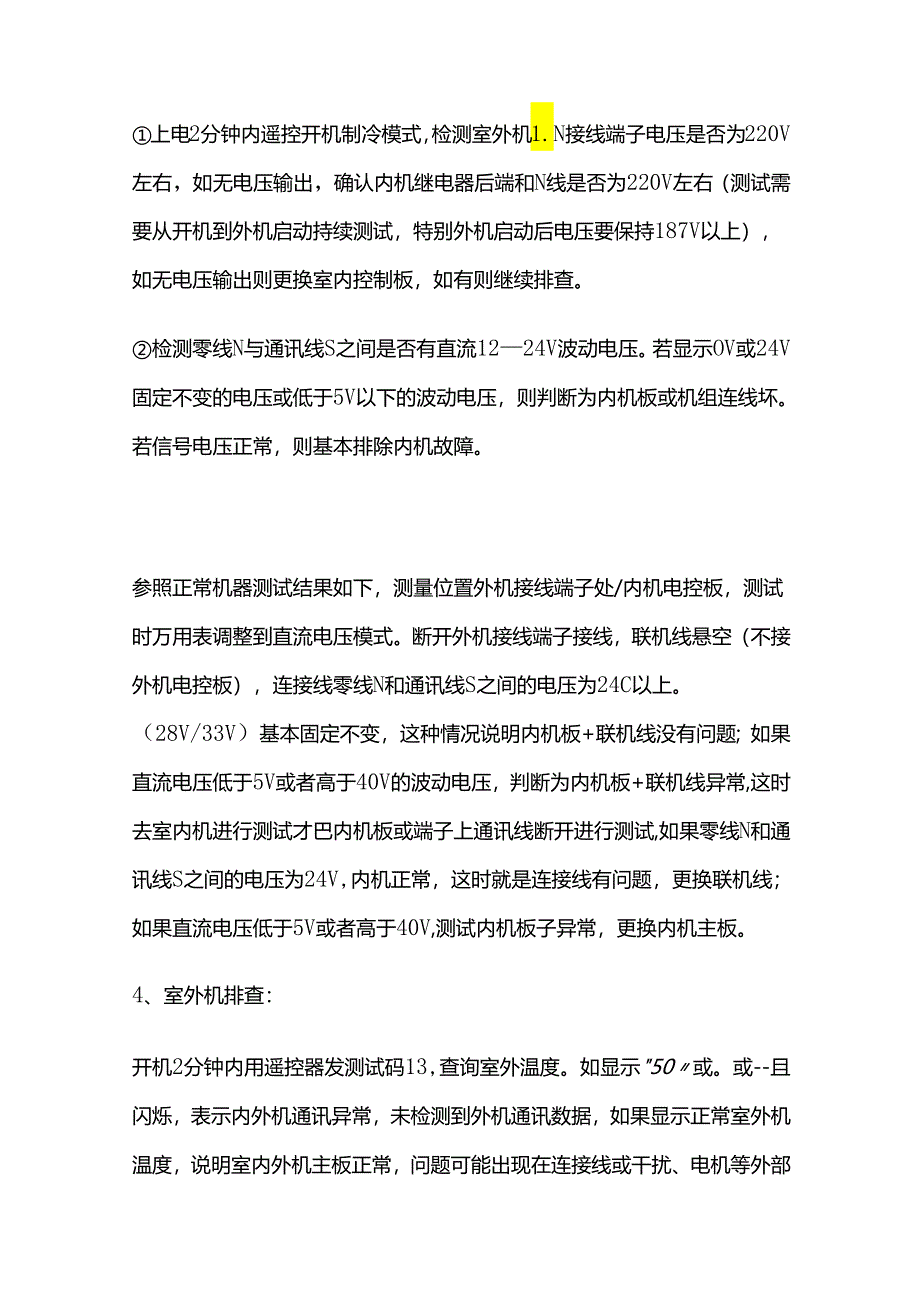

小米空调F6 F7 E6.1 E6.2室内外通讯故障详细维修方法全套.docx_第3页
第3页 / 共6页
小米空调F6 F7 E6.1 E6.2室内外通讯故障详细维修方法全套.docx_第4页
第4页 / 共6页
小米空调F6 F7 E6.1 E6.2室内外通讯故障详细维修方法全套.docx_第5页
第5页 / 共6页
小米空调F6 F7 E6.1 E6.2室内外通讯故障详细维修方法全套.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《小米空调F6 F7 E6.1 E6.2室内外通讯故障详细维修方法全套.docx》由会员分享,可在线阅读,更多相关《小米空调F6 F7 E6.1 E6.2室内外通讯故障详细维修方法全套.docx(6页珍藏版)》请在第壹文秘上搜索。

1、小米空调F6/F7/E6.1/E6.2室内外通讯故障详细维修方法故障原理:室内机控制板检测到室内外通讯连接异常时间超过120秒,或者室外机控制板检测到室内外通讯连接异常时间超过120秒。故障范围:内机控制板坏,外机控制板坏,内机通讯线接线错误或未接,内机零火线同外机零火线接线顺序接反,外机通讯线接线错误或未接,室外直流电机,电子膨胀阀、电抗器等。维修方法:1.排除电源供电、接线不良造成的通讯故障:检测用户电源电压是否严重偏低,如低于165V;处理措施:建议用户购置稳压电源,否则请用户找专业电工排查房屋线路。针对挂机:检查用户插座火线、零线、地线有无接反,插座为左零右火;处理措施:重新调整至正确

2、接线。针对柜机:检查空气开关、空调接线端子上火线、零线、地线有无接反,处理措施:调整至正确接线。检查室外接线端子座接线是否与接线图一致;处理措施:调整电源接线;2、机组连线排查检查连接线有无松动和脱落,有无加长管线安装,连接线有无压伤,机组连接线的绝缘性能(无摇表)时可采用替换方式进行。测试方式,万用表调整到电阻模式,测量位置外机接线端子处,外机端子处连接线悬空不开机情况下,火线和地线,火线和零线,零线和地线,信号线和地线之间的电阻要求2MQ以上,小于这个数据说明有绝缘损坏,会造成通讯干涉报错,也可以通过下面测试通讯电压判断连接线问题。3、室内机电压测试与判断:上电2分钟内遥控开机制冷模式,检

3、测室外机1.N接线端子电压是否为220V左右,如无电压输出,确认内机继电器后端和N线是否为220V左右(测试需要从开机到外机启动持续测试,特别外机启动后电压要保持187V以上),如无电压输出则更换室内控制板,如有则继续排查。检测零线N与通讯线S之间是否有直流1224V波动电压。若显示OV或24V固定不变的电压或低于5V以下的波动电压,则判断为内机板或机组连线坏。若信号电压正常,则基本排除内机故障。参照正常机器测试结果如下,测量位置外机接线端子处/内机电控板,测试时万用表调整到直流电压模式。断开外机接线端子接线,联机线悬空(不接外机电控板),连接线零线N和通讯线S之间的电压为24C以上。(28V

4、/33V)基本固定不变,这种情况说明内机板+联机线没有问题;如果直流电压低于5V或者高于40V的波动电压,判断为内机板+联机线异常,这时去室内机进行测试才巴内机板或端子上通讯线断开进行测试,如果零线N和通讯线S之间的电压为24V,内机正常,这时就是连接线有问题,更换联机线;如果直流电压低于5V或者高于40V,测试内机板子异常,更换内机主板。4、室外机排查:开机2分钟内用遥控器发测试码13,查询室外温度。如显示50或。或-且闪烁,表示内外机通讯异常,未检测到外机通讯数据,如果显示正常室外机温度,说明室内外机主板正常,问题可能出现在连接线或干扰、电机等外部器件。首先室外机器板子要有电过去,更换后如

5、果板子上的保险烧毁(压机,电机等短路了),板子没电,测试保险管是不是开路了。检测扼流线圈是否烧毁,若扼流线圈有故障,更换扼流线圈(电抗器);电抗器测试主要测试下通断,使用万用表电阻档(通断)测试下两端,如果阻值无限大,电抗器断路损坏。这时可以测试下通讯线路和零线之间直流是不是OV,如果是说明保险烧毁或者电抗断路了。检测外机DC310V、DC15VxDC5V是否正常?如果正常则更换室外电控组件。外机电控板打开电控盒有两种,电控板印刷面和电控板元器件面,测试方式都是查找板子上印刷了电压标识点和板子上的接地点,如果没有达到这个数值,更换电路板。310V:260V-380V,310V在压缩机接线周边。

6、5V:4.755.25Vo15V:14.2515.75V在芯片周边。判断是否是电子膨胀阀线圈、室外直流电机短路将室外机主板电压拉低造成通信故障;操作方法:拔掉电子膨胀阀线圈、室外电机后,开机后2分钟内能够查询到室外温度,说明有电子膨胀阀线圈或者室外电机短路,需进一步排查故障是电子膨胀阀线圈还是室外电机故障,否则更换室外电控组件。5根线的室外直流电机确认(交流电机/3根线直流电机),注意事项:外机拔掉电机线时需要外机电容完全放电完全,不能带电插拔电机和电子膨胀阀参照后面部品测试要求。附:小米互联网空调,小米空调巨省电Pro型号名都是KFR-35(26)GWV1A1,型号名相同,ID前五位相同,但机器不同,混装时会出现E6.1/F6故障
