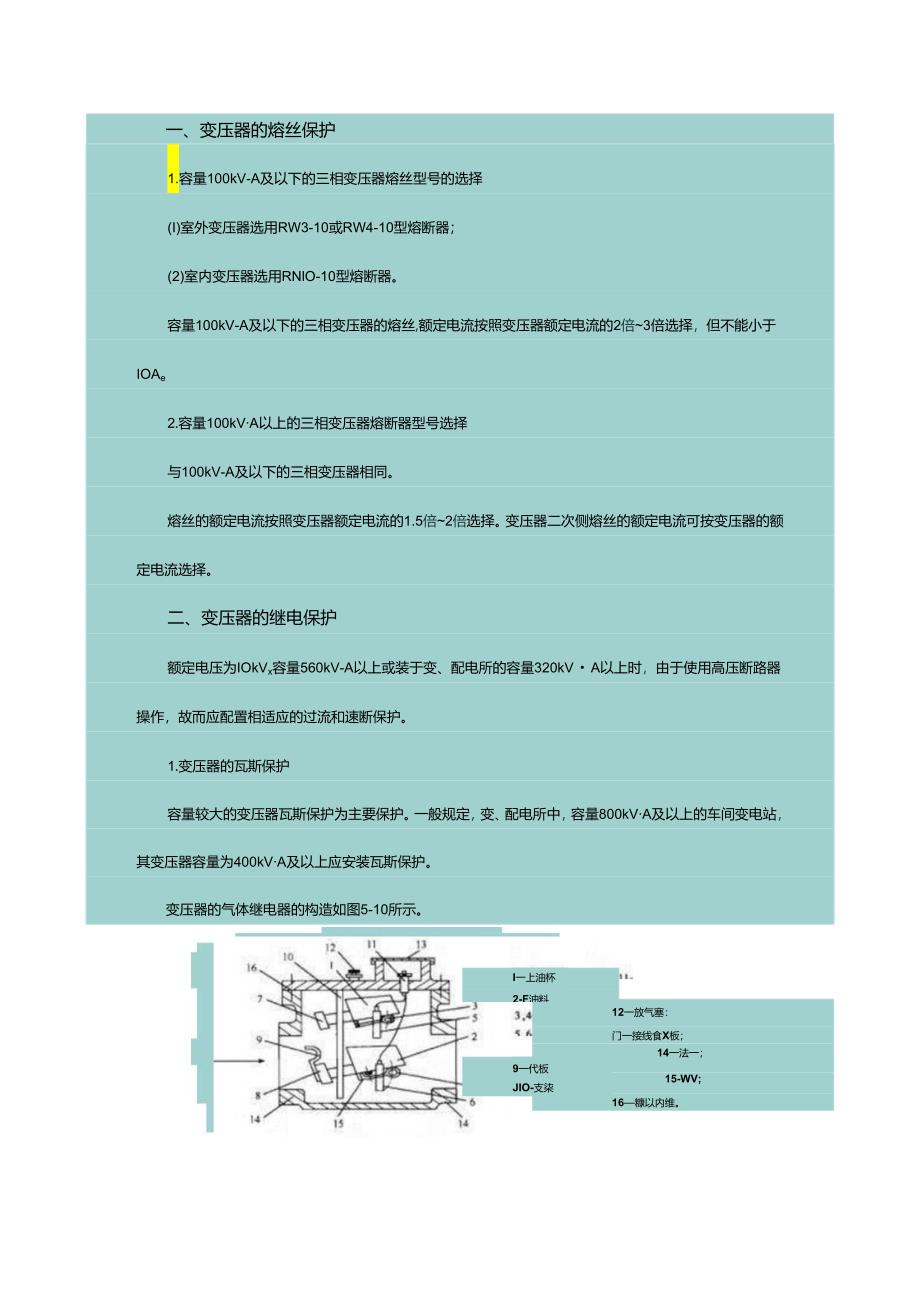

1、I一上油杯2-F油料9一代板JIO-支柒一、变压器的熔丝保护1.容量100kV-A及以下的三相变压器熔丝型号的选择(I)室外变压器选用RW3-10或RW4-10型熔断器；(2)室内变压器选用RNlO-10型熔断器。容量100kV-A及以下的三相变压器的熔丝,额定电流按照变压器额定电流的2倍3倍选择，但不能小于IOAe2.容量100kVA以上的三相变压器熔断器型号选择与100kV-A及以下的三相变压器相同。熔丝的额定电流按照变压器额定电流的1.5倍2倍选择。变压器二次侧熔丝的额定电流可按变压器的额定电流选择。二、变压器的继电保护额定电压为IOkVx容量560kV-A以上或装于变、配电所的容量32

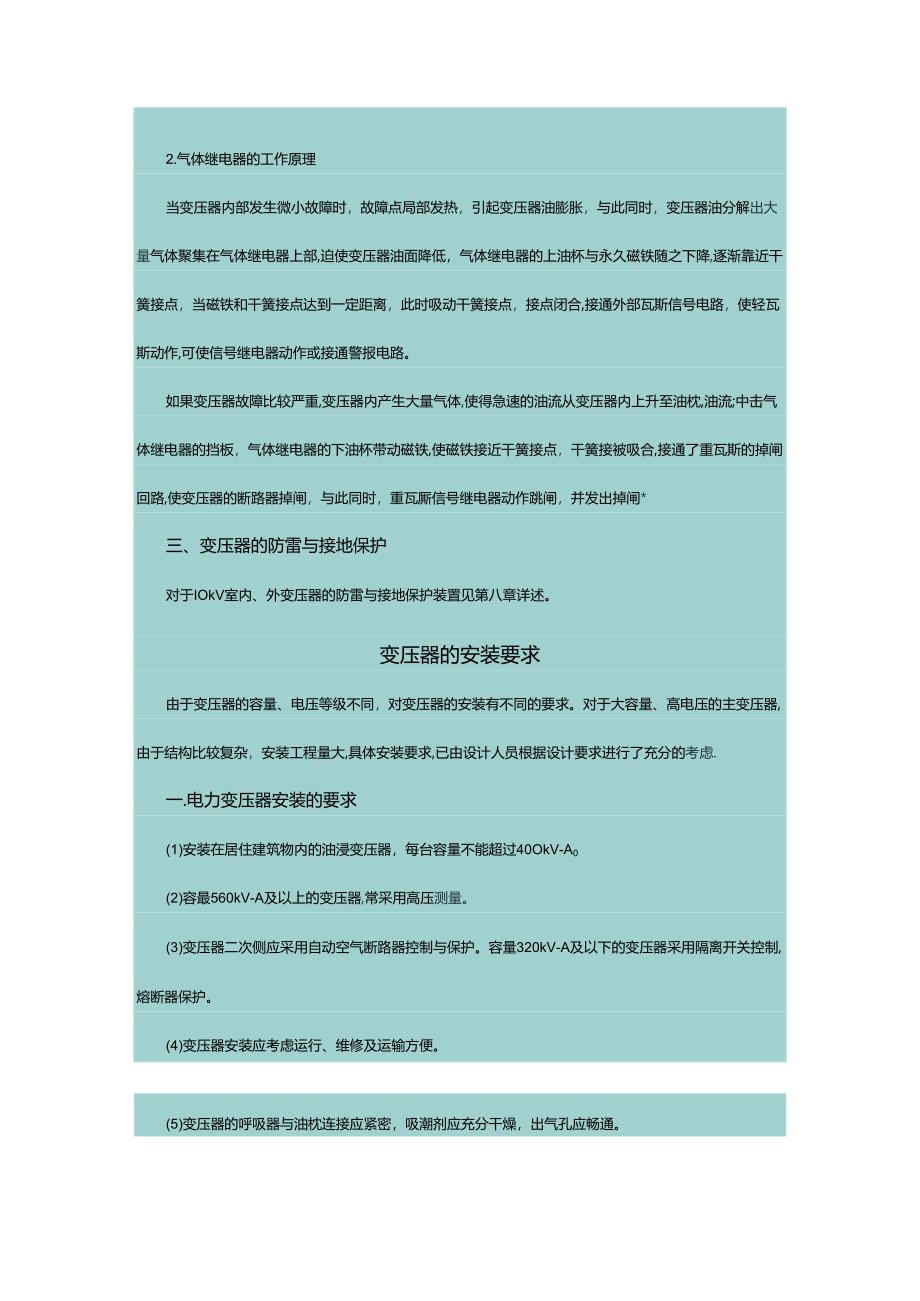

2、0kVA以上时，由于使用高压断路器操作，故而应配置相适应的过流和速断保护。1.变压器的瓦斯保护容量较大的变压器瓦斯保护为主要保护。一般规定，变、配电所中，容量800kVA及以上的车间变电站，其变压器容量为400kVA及以上应安装瓦斯保护。变压器的气体继电器的构造如图5-10所示。12一放气塞：门一接线食X板；14一法一；15-WV;16糠以内维。图5101180方挡板式气体燃电器2.气体继电器的工作原理当变压器内部发生微小故障时，故障点局部发热，引起变压器油膨胀，与此同时，变压器油分解出大量气体聚集在气体继电器上部,迫使变压器油面降低，气体继电器的上油杯与永久磁铁随之下降,逐渐靠近干簧接点，当
3、磁铁和干簧接点达到一定距离，此时吸动干簧接点，接点闭合,接通外部瓦斯信号电路，使轻瓦斯动作,可使信号继电器动作或接通警报电路。如果变压器故障比较严重,变压器内产生大量气体,使得急速的油流从变压器内上升至油枕,油流;中击气体继电器的挡板，气体继电器的下油杯带动磁铁,使磁铁接近干簧接点，干簧接被吸合,接通了重瓦斯的掉闸回路,使变压器的断路器掉闸，与此同时，重瓦厮信号继电器动作跳闸，并发出掉闸*三、变压器的防雷与接地保护对于IOkV室内、外变压器的防雷与接地保护装置见第八章详述。变压器的安装要求由于变压器的容量、电压等级不同，对变压器的安装有不同的要求。对于大容量、高电压的主变压器,由于结构比较复杂
4、，安装工程量大,具体安装要求,已由设计人员根据设计要求进行了充分的考虑.一.电力变压器安装的要求(1)安装在居住建筑物内的油浸变压器，每台容量不能超过40OkV-A0(2)容最560kV-A及以上的变压器,常采用高压测量。(3)变压器二次侧应采用自动空气断路器控制与保护。容量320kV-A及以下的变压器采用隔离开关控制,熔断器保护。(4)变压器安装应考虑运行、维修及运输方便。(5)变压器的呼吸器与油枕连接应紧密，吸潮剂应充分干燥，出气孔应畅通。(6)变压器的安装应考虑能带电检直变压器的油色、油位及上层油面温度。(7)变压器的温度计安装运行前，应进行检验，密封良好,带警报指示的应动作正确。(8)
5、装有气体继电器的变压器,由变压器至油枕的油管应有2%-4%的升高坡度。安装变压器时，顶盖沿气体继电器的方向应有1%5%的升高坡度,气体继电器要水平安装,玻璃窗向外,便于观察。(9)变压器的铭牌项目应齐全,安装位置应便于带电巡视。(10)变压器室的门及栅栏，应悬挂高压危险”的警告牌，门应加锁,变压器室的门上下方应有使空气对流的通风百叶窗，百叶窗应罩铁丝网。多台变压器应统一编号。二、室内变压器的安装要求(1)室内变压器外壳距门不能小于1.om,距墙不能小于0.8m(2)变压器宽面推进时J氐压侧向外。变压器窄面推进时，油枕侧向外，方便带电巡视检直。(3)35kV及以上的变压器，距门不小于2m,距墙不
6、小于1.5m(4)变压器室设有操作用的开关时,在操作方向上应留有1.2m以上宽度。(5)变压器采用地面下通风时，室内地面高度比室外地面高出llm.(6)变压器室不能开窗户，通风口应采用百叶窗罩铁丝网，变压器室应用铁门，采用木质门时应包铁皮，变压器巡视小门应开在变压器室的门上或侧面的墙上。(7)单台变压器的油量超过600kg时才宏设储油坑。(8)变压器二次母线的支架距地面不小于2.3m,高压母线两侧应加保护装置。(9)变压器母线的安装.不应妨碍变压器吊心检杳“三、室外变压器的安装要求(1)室外变压器容量320kVA及以下，可采用柱上安装方式,变压器底部距地面不小于2.5m柱上变压器的高、低压侧引
7、线及其母线，应采用绝缘导线。(3)变压器高压跌开式熔断器的安装,其对地安装高度不彳氐于4.5m相间距离不小于O.7m,熔断器与垂线夹角为15o30o(4)变压器安装应平稳、牢固。腰栏采用直径4.Omm铁线缠绕4圈以上,铁线不许有接头,缠绕后应坚固，腰栏距带电部分不小于O.2m”(5)变压器二次侧熔断器的安装，应符合以下要求：二次侧有隔离开关时，熔断器安装于隔离开关与彳氐压绝缘子之间。二次侧无隔离开关时，熔断器安装于低压绝缘子夕,并且绝缘导线跨接在熔断器绝缘台两端的绝缘导线上。四、变压器一、二次引线的施工要求Q)变压器一、二次引线施工时，应不使变压器的高、低压瓷套管直接承受拉力。(2)采用铝母线和变压器连接时，应采用铜、铝过渡接头。(3)当电力变压器的一、二次引线与电力电缆连接时，不能将电缆终端头直接靠着变压器安装。五、变压器地线的施工要求(1)变压器外壳应可靠接地。(2)变压器的工作零线与中性点接地线应分别敷设工作零线不能埋入地下。(3)变压器的中性点接地回路，靠近变压器处，应做成可拆卸的连接螺栓。
