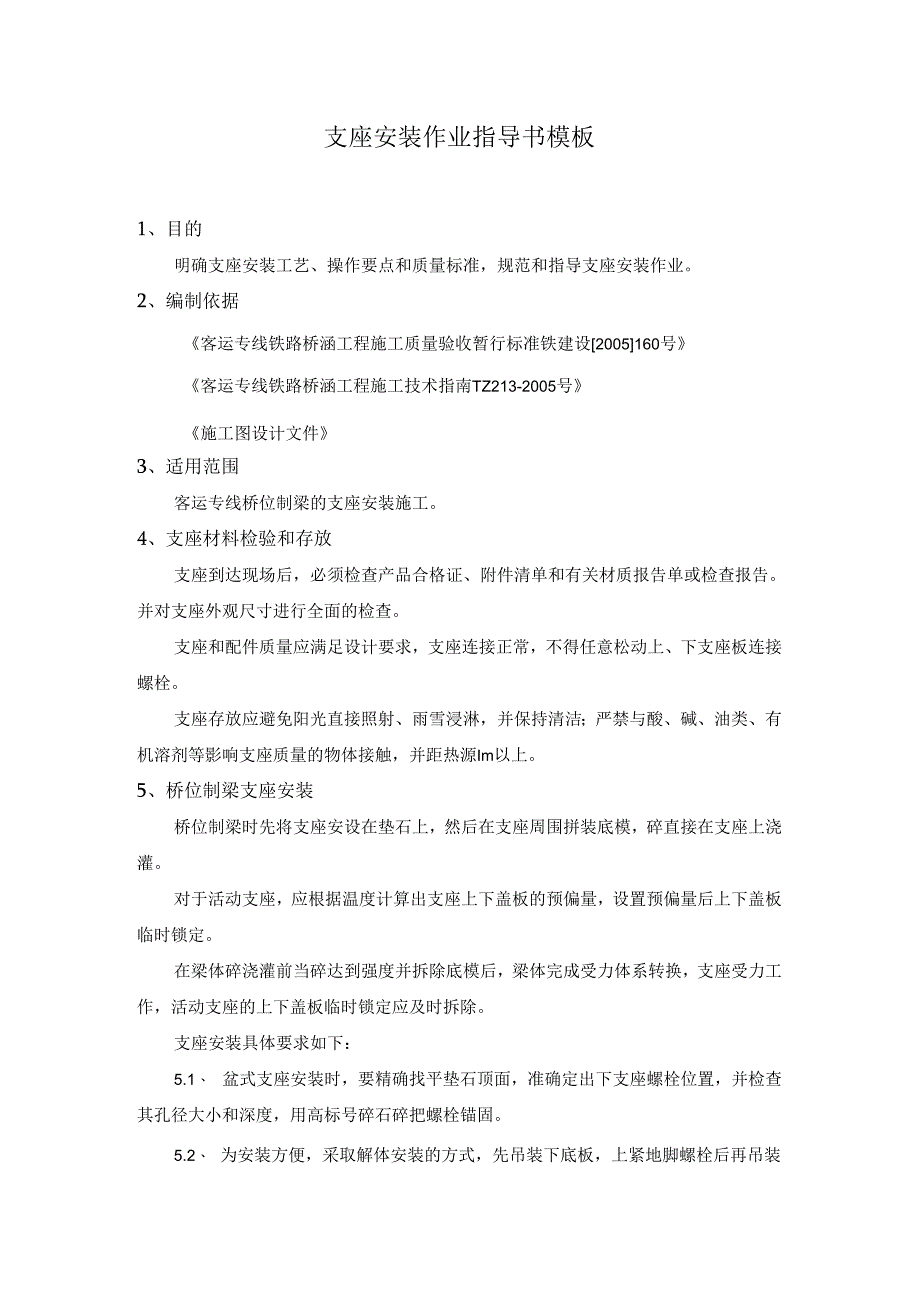

1、支座安装作业指导书模板1、目的明确支座安装工艺、操作要点和质量标准，规范和指导支座安装作业。2、编制依据客运专线铁路桥涵工程施工质量验收暂行标准铁建设2005160号客运专线铁路桥涵工程施工技术指南TZ213-2005号施工图设计文件3、适用范围客运专线桥位制梁的支座安装施工。4、支座材料检验和存放支座到达现场后，必须检查产品合格证、附件清单和有关材质报告单或检查报告。并对支座外观尺寸进行全面的检查。支座和配件质量应满足设计要求，支座连接正常，不得任意松动上、下支座板连接螺栓。支座存放应避免阳光直接照射、雨雪浸淋，并保持清洁；严禁与酸、碱、油类、有机溶剂等影响支座质量的物体接触，并距热源Im以

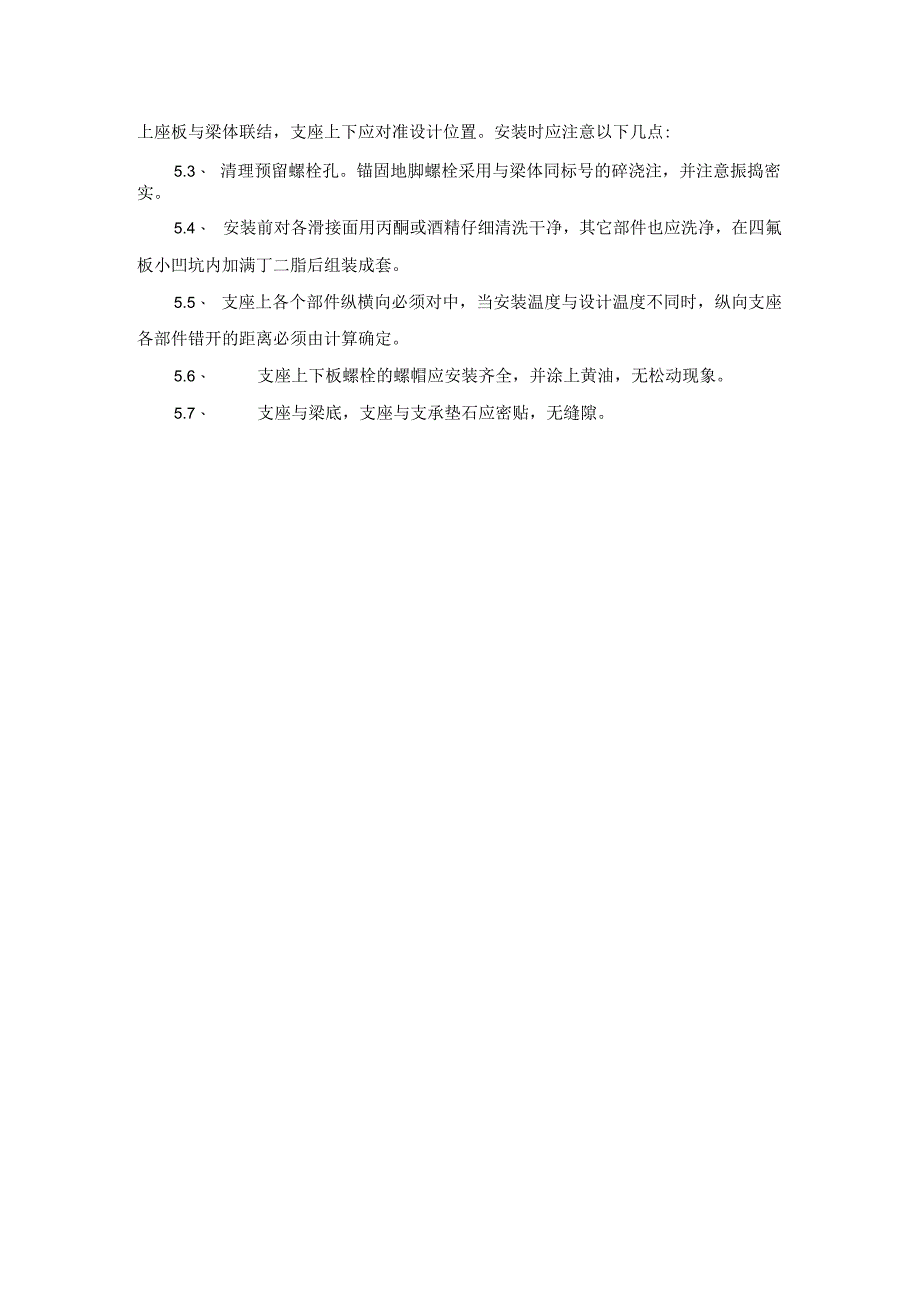

2、上。5、桥位制梁支座安装桥位制梁时先将支座安设在垫石上，然后在支座周围拼装底模，碎直接在支座上浇灌。对于活动支座，应根据温度计算出支座上下盖板的预偏量，设置预偏量后上下盖板临时锁定。在梁体碎浇灌前当碎达到强度并拆除底模后，梁体完成受力体系转换，支座受力工作，活动支座的上下盖板临时锁定应及时拆除。支座安装具体要求如下：5.1、 盆式支座安装时，要精确找平垫石顶面，准确定出下支座螺栓位置，并检查其孔径大小和深度，用高标号碎石碎把螺栓锚固。5.2、 为安装方便，采取解体安装的方式，先吊装下底板，上紧地脚螺栓后再吊装上座板与梁体联结，支座上下应对准设计位置。安装时应注意以下几点:5.3、 清理预留螺栓孔。锚固地脚螺栓采用与梁体同标号的碎浇注，并注意振捣密实。5.4、 安装前对各滑接面用丙酮或酒精仔细清洗干净，其它部件也应洗净，在四氟板小凹坑内加满丁二脂后组装成套。5.5、 支座上各个部件纵横向必须对中，当安装温度与设计温度不同时，纵向支座各部件错开的距离必须由计算确定。5.6、 支座上下板螺栓的螺帽应安装齐全，并涂上黄油，无松动现象。5.7、 支座与梁底，支座与支承垫石应密贴，无缝隙。
