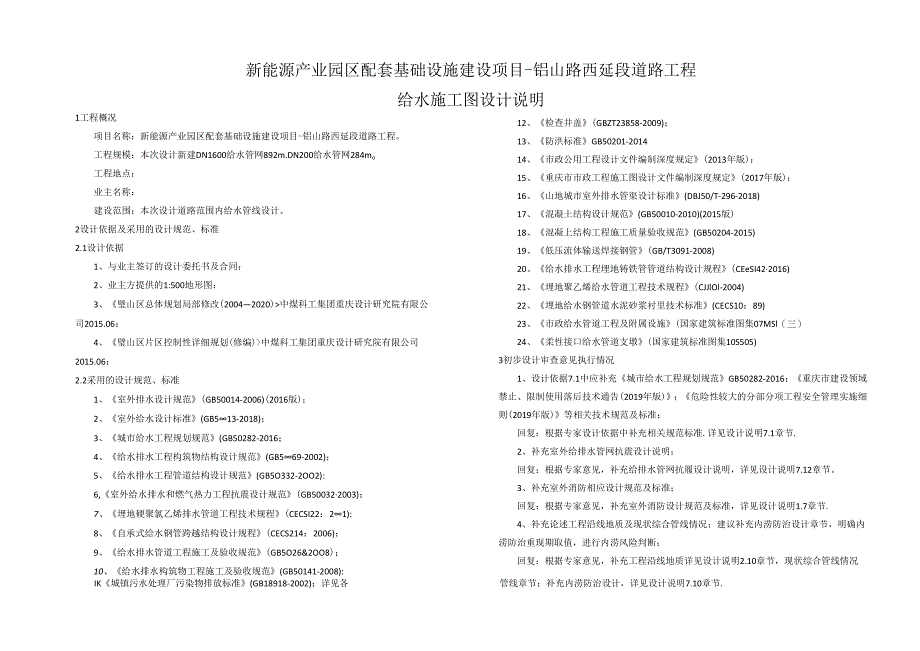

1、新能源产业园区配套基础设施建设项目-铝山路西延段道路工程给水施工图设计说明1工程概况项目名称：新能源产业园区配套基础设施建设项目-铝山路西延段道路工程。工程规模：本次设计新建DN1600给水管网892m.DN200给水管网284mo工程地点：业主名称：建设范围：本次设计道路范围内给水管线设计。2设计依据及采用的设计规范、标准2.1设计依据1、与业主签订的设计委托书及合同：2、业主方提供的1:500地形图：3、璧山区总体规划局部修改(20042020)中煤科工集团重庆设计研究院有限公司2015.06：4、璧山区片区控制性详细规划(修编)中煤科工集团重庆设计研究院有限公司2015.06：2.2采用
2、的设计规范、标准1、室外排水设计规范(GB50014-2006)(2016版)；2、室外给水设计标准(GB513-2018)；3、城市给水工程规划规范(GB50282-2016；4、给水排水工程构筑物结构设计规范(GB569-2002)；5、给水排水工程管道结构设计规范(GB5O332-2OO2):6,室外给水排水和燃气热力工程抗震设计规范(GB500322003)；7、埋地硬聚氯乙烯排水管道工程技术规程(CECSI22：21):8、自承式给水钢管跨越结构设计规程(CECS214：2006)；9、给水排水管道工程施工及验收规范(GB5O26&2OO8)；10、给水排水构筑物工程施工及验收规范(
3、GB50141-2008):12、检查井盖(GBZT23858-2009)；13、防洪标准GB50201-201414、市政公用工程设计文件编制深度规定(2013年版)：15、重庆市市政工程施工图设计文件编制深度规定(2017年版)：16、山地城市室外排水管渠设计标准(DBJ50/T-296-2018)17、混凝土结构设计规范(GB50010-2010)(2015版)18、混凝上结构工程施工质量验收规范(GB50204-2015)19、低压流体输送焊接钢管(GB/T3091-2008)20、给水排水工程埋地铸铁管管道结构设计规程(CEeSI422016)21、埋地聚乙烯给水管道工程技术规程(C
4、JJlOl-2004)22、埋地给水钢管道水泥砂浆衬里技术标准(CECS10：89)23、市政给水管道工程及附属设施(国家建筑标准图集07MSl（三）24、柔性接口给水管道支墩(国家建筑标准图集10S505)3初步设计审查意见执行情况1、设计依据7.1中应补充城市给水工程规划规范GB50282-2016：重庆市建设领域禁止、限制使用落后技术通告(2019年版)；危险性较大的分部分项工程安全管理实施细则(2019年版)等相关技术规范及标准；回复：根据专家设计依据中补充相关规范标准.详见设计说明7.1章节.2、补充室外给排水管网抗震设计说明；回复：根据专家意见，补充给排水管网抗履设计说明，详见设计

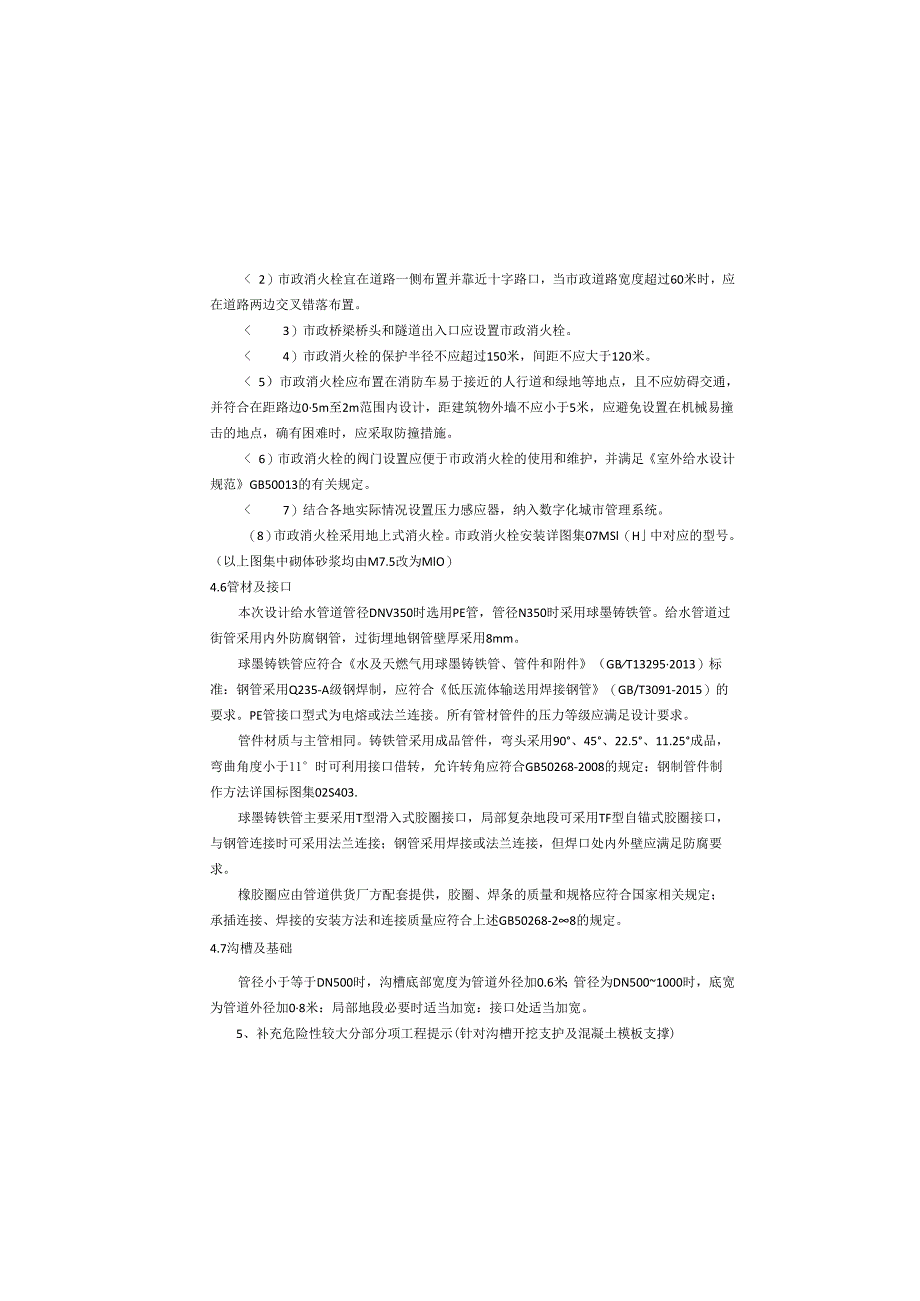

5、说明7.12章节。3、补充室外消防相应设计规范及标准；回复：根据专家意见，补充室外消防设计规范及标准，详见设计说明1.7章节.4、补充论述工程沿线地质及现状综合管线情况；建议补充内涝防治设计章节，明确内涝防治重现期取值，进行内涝风险判断；回复：根据专家意见，补充工程沿线地质详见设计说明2.10章节，现状综合管线情况IK城镇污水处理厂污染物排放标准(GB18918-2002)；详见各管线章节；补充内涝防治设计，详见设计说明7.10章节. 2）市政消火栓宜在道路一侧布置并靠近十字路口，当市政道路宽度超过60米时，应在道路两边交叉错落布置。 3）市政桥梁桥头和隧道出入口应设置市政消火栓。 4）市政消
6、火栓的保护半径不应超过150米，间距不应大于120米。 5）市政消火栓应布置在消防车易于接近的人行道和绿地等地点，且不应妨碍交通，并符合在距路边05m至2m范围内设计，距建筑物外墙不应小于5米，应避免设置在机械易撞击的地点，确有困难时，应采取防撞措施。 6）市政消火栓的阀门设置应便于市政消火栓的使用和维护，并满足室外给水设计规范GB50013的有关规定。 7）结合各地实际情况设置压力感应器，纳入数字化城市管理系统。（8）市政消火栓采用地上式消火栓。市政消火栓安装详图集07MSl（H中对应的型号。（以上图集中砌体砂浆均由M7.5改为MlO）4.6管材及接口本次设计给水管道管径DNV350时选用P
7、E管，管径N350时采用球墨铸铁管。给水管道过街管采用内外防腐钢管，过街埋地钢管壁厚采用8mm。球墨铸铁管应符合水及天燃气用球墨铸铁管、管件和附件（GBT132952013）标准：钢管采用Q235-A级钢焊制，应符合低压流体输送用焊接钢管（GB/T3091-2015）的要求。PE管接口型式为电熔或法兰连接。所有管材管件的压力等级应满足设计要求。管件材质与主管相同。铸铁管采用成品管件，弯头采用90、45、22.5、11.25成品，弯曲角度小于11时可利用接口借转，允许转角应符合GB50268-2008的规定；钢制管件制作方法详国标图集02S403.球墨铸铁管主要采用T型滑入式胶圈接口，局部复杂地

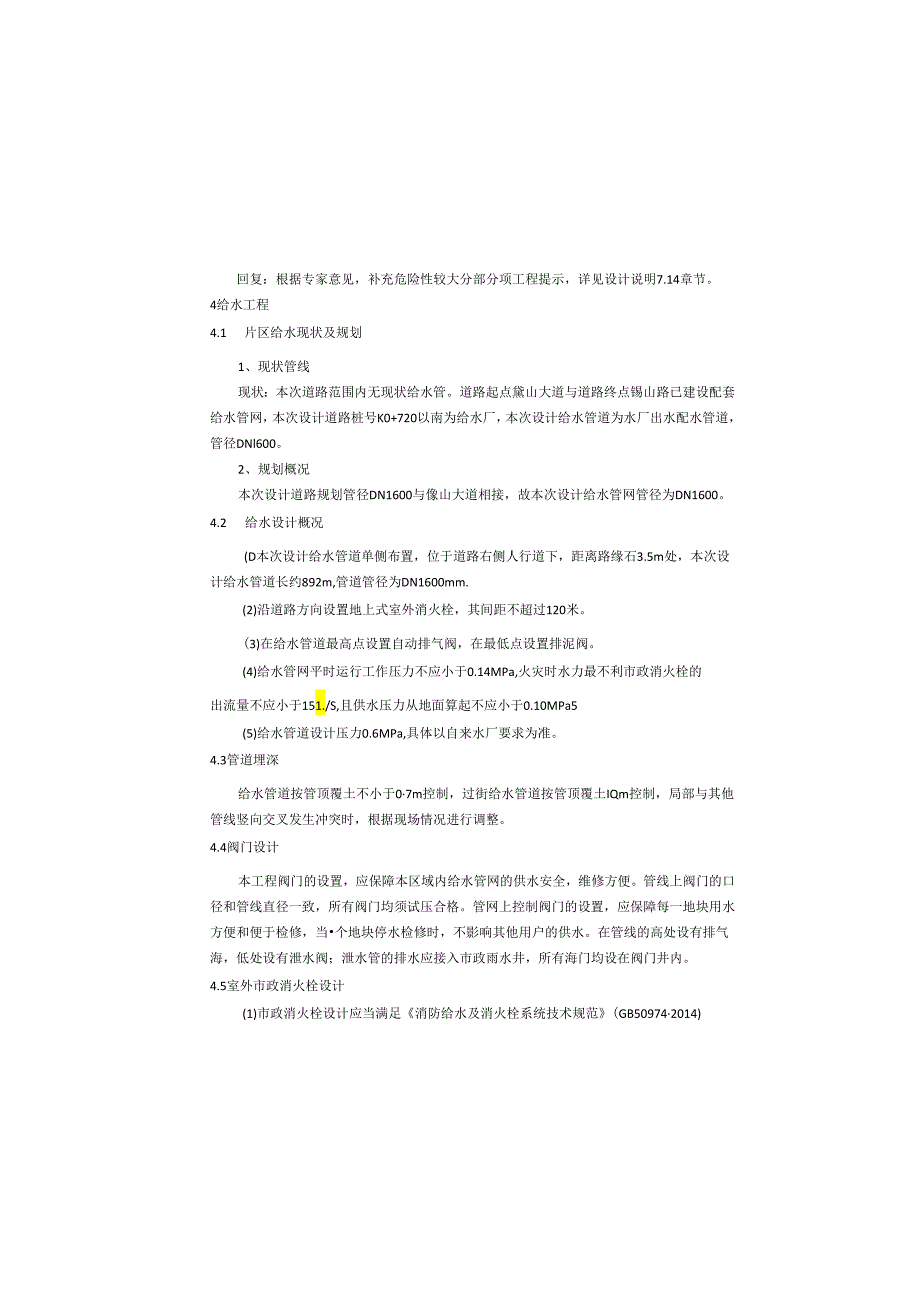

8、段可采用TF型自锚式胶圈接口，与钢管连接时可采用法兰连接；钢管采用焊接或法兰连接，但焊口处内外壁应满足防腐要求。橡胶圈应由管道供货厂方配套提供，胶圈、焊条的质量和规格应符合国家相关规定；承插连接、焊接的安装方法和连接质量应符合上述GB50268-28的规定。4.7沟槽及基础管径小于等于DN500时，沟槽底部宽度为管道外径加0.6米；管径为DN5001000时，底宽为管道外径加08米：局部地段必要时适当加宽：接口处适当加宽。5、补充危险性较大分部分项工程提示(针对沟槽开挖支护及混凝土模板支撑)回复：根据专家意见，补充危险性较大分部分项工程提示，详见设计说明7.14章节。4给水工程4.1 片区给水
9、现状及规划1、现状管线现状：本次道路范围内无现状给水管。道路起点黛山大道与道路终点锡山路已建设配套给水管网，本次设计道路桩号K0+720以南为给水厂，本次设计给水管道为水厂出水配水管道，管径DNl600。2、规划概况本次设计道路规划管径DN1600与像山大道相接，故本次设计给水管网管径为DN1600。4.2 给水设计概况(D本次设计给水管道单侧布置，位于道路右侧人行道下，距离路缘石3.5m处，本次设计给水管道长约892m,管道管径为DN1600mm.(2)沿道路方向设置地上式室外消火栓，其间距不超过120米。(3)在给水管道最高点设置自动排气阀，在最低点设置排泥阀。(4)给水管网平时运行工作压
10、力不应小于0.14MPa,火灾时水力最不利市政消火栓的出流量不应小于151./S,且供水压力从地面算起不应小于0.10MPa5(5)给水管道设计压力0.6MPa,具体以自来水厂要求为准。4.3管道埋深给水管道按管顶覆土不小于07m控制，过街给水管道按管顶覆土IQm控制，局部与其他管线竖向交叉发生冲突时，根据现场情况进行调整。4.4阀门设计本工程阀门的设置，应保障本区域内给水管网的供水安全，维修方便。管线上阀门的口径和管线直径一致，所有阀门均须试压合格。管网上控制阀门的设置，应保障每一地块用水方便和便于检修，当个地块停水检修时，不影响其他用户的供水。在管线的高处设有排气海，低处设有泄水阀；泄水管
11、的排水应接入市政雨水井，所有海门均设在阀门井内。4.5室外市政消火栓设计(1)市政消火栓设计应当满足消防给水及消火栓系统技术规范(GB509742014)等要求。5施工注意事项（1）本图尺寸标注和管径以亳米计，标高和管道长度以米计。2）由于工程范围内综合管线种类较多，地形和结构形式复杂，给水管道施工时必须与道路施工和其他管线施工相配合，统筹安排。（3）管道交叉时应严格按照先下后上的顺序施工，与现状管线交叉时按GB50268-28规定进行处理。给水管道应敷设在污水管上部。（4）给水管道和各种附属设施，在满足相关规范和不影响其它管线的情况下，施工单位可以根据施工现场情况作适当调整。（5）给水管道施
12、工验收应根据给水排水管道工程施工及验收规范（GB50268-2008）执行，在管道安装完毕后，应在回填前按给水排水管道工程施工及验收规范（GB5O268-2OO8）进行强度、外观、断面及严密性试验，待试验合格，并冲洗、消毒后方能回填管道通水。（6）当设计的给水管道与规划管道相接时，若规划给水管道近期内不能实施，业主单位应与相关管理部门协商，采取必要措施，以解决末端给水管道由于水流不畅而带来的水质变差的问题。（7）给水管道施工前必须与当地给水主管部门衔接，施工中必须严格满足其技术要求。（8）本项目给水施工图设计文件（土建部分）需取得给水权属部门同意后方能用于施工，给水主管部门及权属部门须参与项目
13、中间验收及竣工验收。本项目给水管道工艺施工图设计由业主另行委托设计单位完成。（9）城镇生活饮用水管网，严禁与非生活饮用水管网连接。10）城镇生活饮用水管网，严禁与自备水源供水系统直接连接。（11）其余未尽事宜按国家现行规范和标准执行。6给水主要工程量表序心名称单位数量规格备注1无缝钢管t=lmmm345D16002无缝钢管t=lmmm257D2003球墨铸铁管m547D16004球墨铸铁管m27D200沟槽开挖时，边坡坡度和支撑加固方式可结合地质资料参照GB502682008确定，并结合现场情况适当调整：必要时应对场地和基坑采取排水措施，确保安全。在挖方路段，给水管道可敷设在未经扰动的原状土层
14、上，若遇基岩应超挖20Omrn后用粗砂铺填至设计标高：填方地段应在路基处理达到要求后再开槽敷设给水管道。遇不良地基时应作基础处理。在管道转弯和三通处设置管道支墩，具体作法详见标准图集10S505,沟槽回填方式、回填材料和压实度要求应符合GB50268-28的规定，且压实度不得低于道路专业的要求。4.8管道防腐铸铁管内壁可采用水泥砂浆防腐，外壁采用石油沥青普通防腐。内外壁防腐均在厂内完成。钢管内防腐采用水泥砂浆喷涂：外防腐暴露管道采用ES高分子涂料二底二面（耐候型）,埋地管采用环氧煤沥青（二布五涂）。球墨铸铁管与钢管衔接处均需设置伸缩节。钢管外壁防腐做法和材料质量应符合给水排水管道工程施工及验收
15、规范（GB50268-2008）的规定。为提高防腐质量、降低内壁粗糙系数和保证水质，业主可以根据需要选用其他新型防腐材料。如铸铁管可采用内衬聚乙烯膜的成品管道，钢管可采用内衬高分子涂料和外涂专用防腐涂料的成品管道。所有内防腐材料均必须符合生活饮用输配水设置及防护材料的安全性评价标准（GBT17219）的规定。4.9附属设施（1）给水管道上的所有阀门均设检查井及井盖，管径W200时阀门采用软密封闸阀；管径200时阀门采用软密封蝶阀。所有阀门并配置伸缩器。（2）给水管道上的所有阀门均设检查井及井或，阀门井作法详见标准图集07MSlOl-2第66页，排气阀井作法详见07MS101-2第162页，室外消火栓安装详07MS101-1第10页。排泥阀井做法详见07MS102-2第58页。（以上图集中钢材采用普通热轧钢筋（HPB300,HRB400）（3）所有井室底部均需按图设置排水坑，就近排入雨水系统。（4）管
