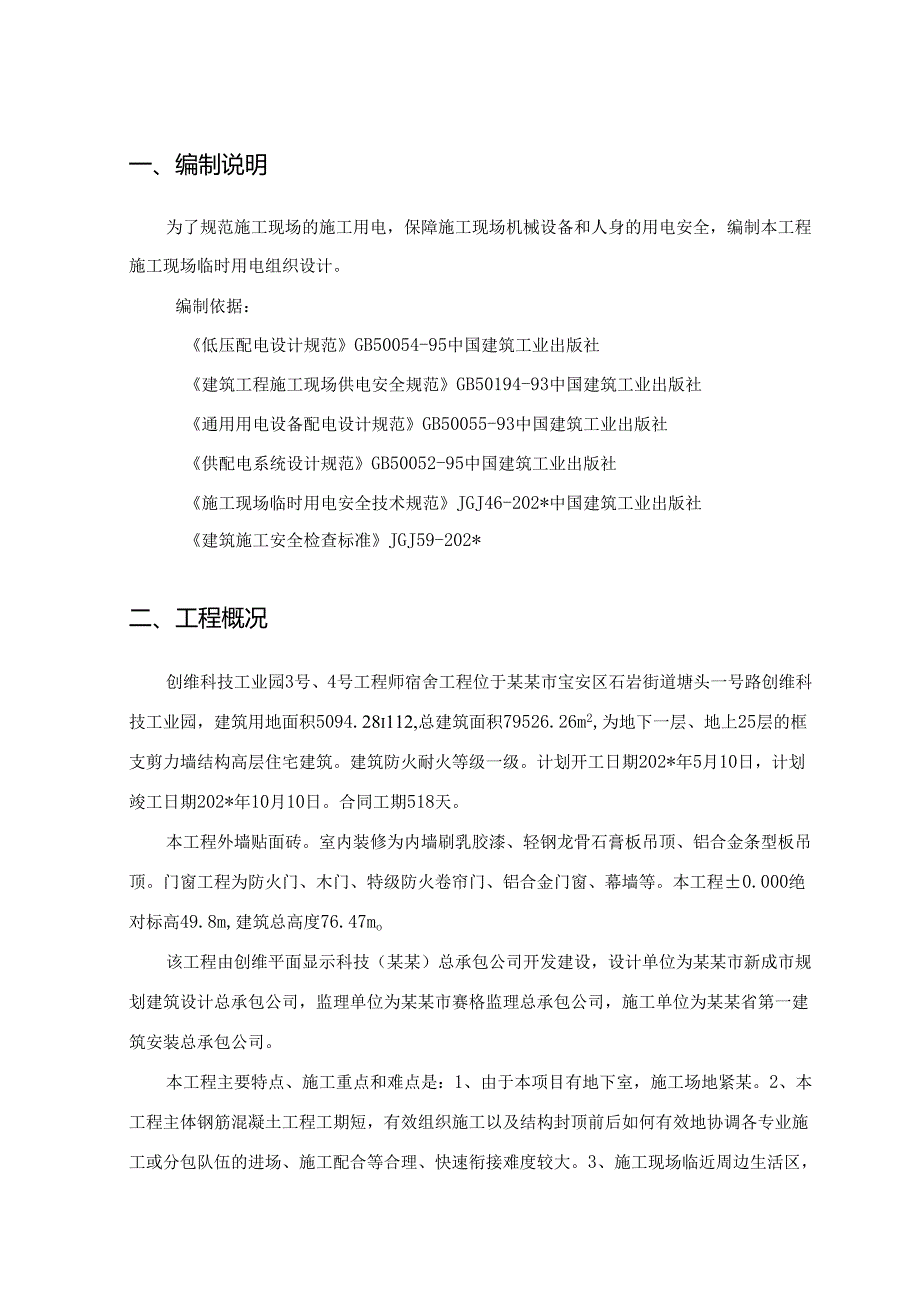

1、一、编制说明为了规范施工现场的施工用电,保障施工现场机械设备和人身的用电安全,编制本工程施工现场临时用电组织设计。编制依据:低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-202*中国建筑工业出版社建筑施工安全检查标准JGJ59-202*二、工程概况创维科技工业园3号、4号工程师宿舍工程位于某某市宝安区石岩街道塘头一号路创维科技工业园,建筑用地面积5094.28i11

2、2,总建筑面积79526.26m2,为地下一层、地上25层的框支剪力墙结构高层住宅建筑。建筑防火耐火等级一级。计划开工日期202*年5月10日,计划竣工日期202*年10月10日。合同工期518天。本工程外墙贴面砖。室内装修为内墙刷乳胶漆、轻钢龙骨石膏板吊顶、铝合金条型板吊顶。门窗工程为防火门、木门、特级防火卷帘门、铝合金门窗、幕墙等。本工程0.000绝对标高49.8m,建筑总高度76.47mo该工程由创维平面显示科技(某某)总承包公司开发建设,设计单位为某某市新成市规划建筑设计总承包公司,监理单位为某某市赛格监理总承包公司,施工单位为某某省第一建筑安装总承包公司。本工程主要特点、施工重点和难

3、点是:1、由于本项目有地下室,施工场地紧某。2、本工程主体钢筋混凝土工程工期短,有效组织施工以及结构封顶前后如何有效地协调各专业施工或分包队伍的进场、施工配合等合理、快速衔接难度较大。3、施工现场临近周边生活区,且需保证创维科技工业园园区的清洁。4、本工程跨春节和雨季须充分考虑受春节和雨季对工期的影响。5、须采取措施保证本工程周边挡土墙的完好及安全。6、本工程采用悬挑钢管脚手架且大型用电设备较多(塔吊2台、电梯4台)。建设单位在施工现场南侧已建成厂房内安装有变压器,已建成厂房配电室内设置总配电柜,提供2X300KVA用电容量。施工现场用电从该配电室内引入,施工单位在施工现场设置临时用电配电房。

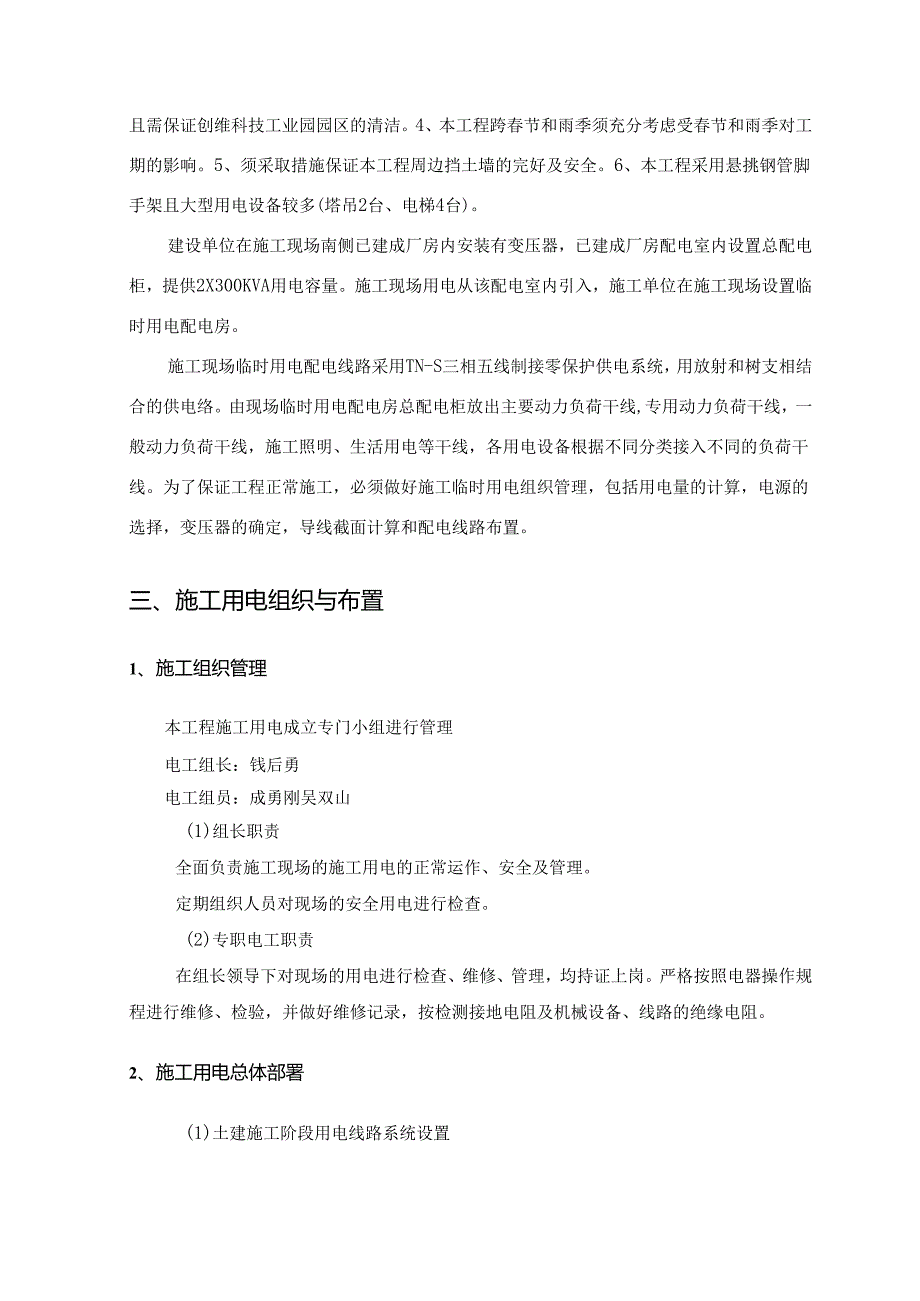

4、施工现场临时用电配电线路采用TN-S三相五线制接零保护供电系统,用放射和树支相结合的供电络。由现场临时用电配电房总配电柜放出主要动力负荷干线,专用动力负荷干线,一般动力负荷干线,施工照明、生活用电等干线,各用电设备根据不同分类接入不同的负荷干线。为了保证工程正常施工,必须做好施工临时用电组织管理,包括用电量的计算,电源的选择,变压器的确定,导线截面计算和配电线路布置。三、施工用电组织与布置1、施工组织管理本工程施工用电成立专门小组进行管理电工组长:钱后勇电工组员:成勇刚吴双山(1)组长职责全面负责施工现场的施工用电的正常运作、安全及管理。定期组织人员对现场的安全用电进行检查。(2)专职电工职责

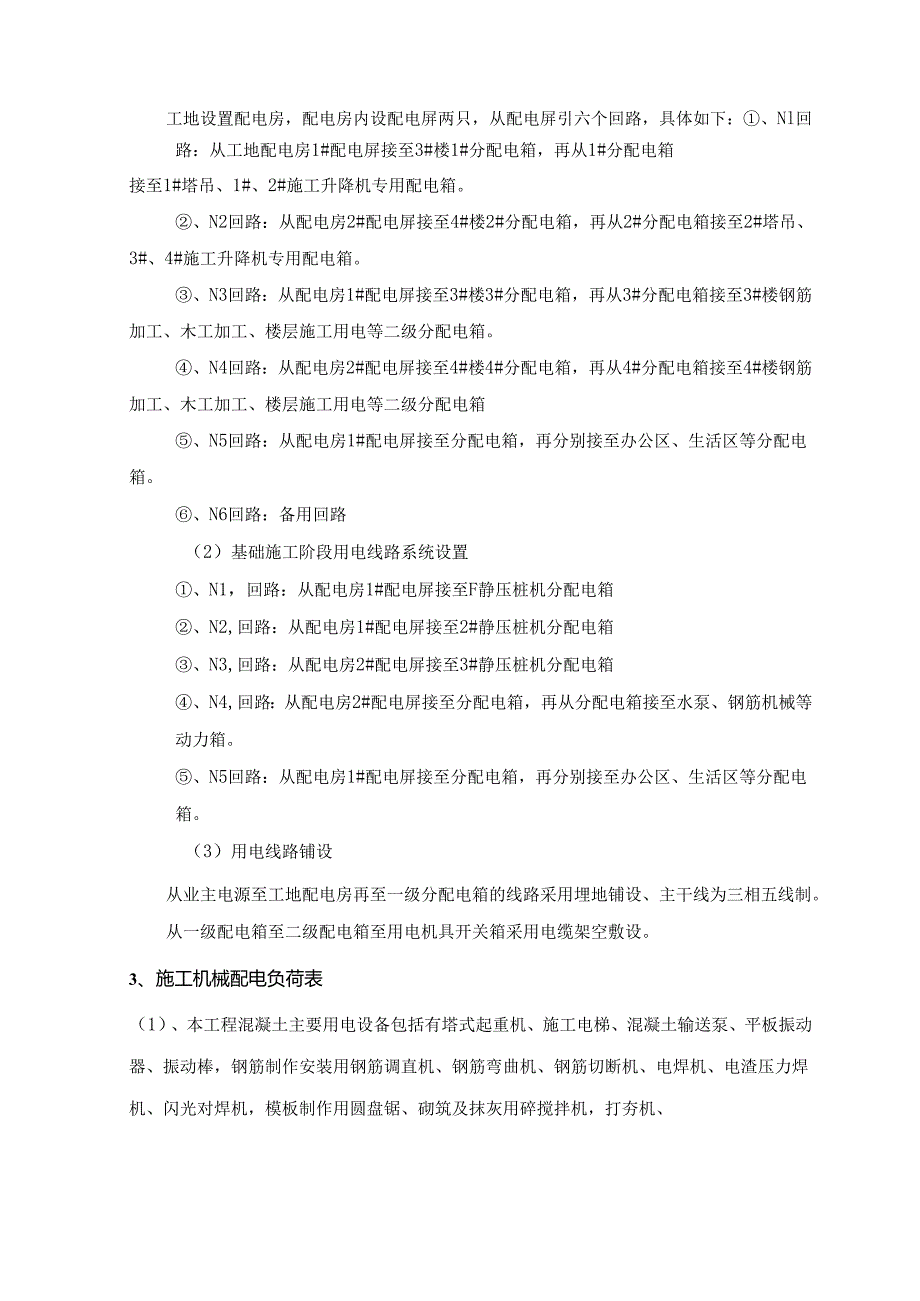

5、在组长领导下对现场的用电进行检查、维修、管理,均持证上岗。严格按照电器操作规程进行维修、检验,并做好维修记录,按检测接地电阻及机械设备、线路的绝缘电阻。2、施工用电总体部署(1)土建施工阶段用电线路系统设置工地设置配电房,配电房内设配电屏两只,从配电屏引六个回路,具体如下:、Nl回路:从工地配电房1#配电屏接至3#楼1#分配电箱,再从1#分配电箱接至1#塔吊、1#、2#施工升降机专用配电箱。、N2回路:从配电房2#配电屏接至4#楼2#分配电箱,再从2#分配电箱接至2#塔吊、3#、4#施工升降机专用配电箱。、N3回路:从配电房1#配电屏接至3#楼3#分配电箱,再从3#分配电箱接至3#楼钢筋加工、

6、木工加工、楼层施工用电等二级分配电箱。、N4回路:从配电房2#配电屏接至4#楼4#分配电箱,再从4#分配电箱接至4#楼钢筋加工、木工加工、楼层施工用电等二级分配电箱、N5回路:从配电房1#配电屏接至分配电箱,再分别接至办公区、生活区等分配电箱。、N6回路:备用回路(2)基础施工阶段用电线路系统设置、N1,回路:从配电房1#配电屏接至F静压桩机分配电箱、N2,回路:从配电房1#配电屏接至2#静压桩机分配电箱、N3,回路:从配电房2#配电屏接至3#静压桩机分配电箱、N4,回路:从配电房2#配电屏接至分配电箱,再从分配电箱接至水泵、钢筋机械等动力箱。、N5回路:从配电房1#配电屏接至分配电箱,再分别

7、接至办公区、生活区等分配电箱。(3)用电线路铺设从业主电源至工地配电房再至一级分配电箱的线路采用埋地铺设、主干线为三相五线制。从一级配电箱至二级配电箱至用电机具开关箱采用电缆架空敷设。3、施工机械配电负荷表(1)、本工程混凝土主要用电设备包括有塔式起重机、施工电梯、混凝土输送泵、平板振动器、振动棒,钢筋制作安装用钢筋调直机、钢筋弯曲机、钢筋切断机、电焊机、电渣压力焊机、闪光对焊机,模板制作用圆盘锯、砌筑及抹灰用碎搅拌机,打夯机、井架等。用电设备负荷见表1、表2:序号用电设备名称单机容量数量总用电容量电动机额定功率(KW)电焊机额定功率(KVA)1静力压桩机150KW34502喷浆机7.5KW2

8、153潜水泵2.2KW817.64泥浆泵7.5KW4305钢筋切断机5.5KW2116钢筋弯曲机4KW3127砂轮切割机O.5KW218电焊机24KVA248合计536.648地基和基础施工阶段主要用电设备负荷表表1主体结构和装修施工阶段主要用电设备负荷表2序号用电设备名称单机容量数量总用电容量电动机额定功率(KW)电焊机额定功率(KVA)1塔式起重机45KW2902施工电梯66KW42643碎输送泵柴油机HOKW24钢筋切断机5.5KW4225钢筋弯曲机3KW6186钢筋对焊机100KVA11007电渣压力焊机30KVA41208电焊机30KVA41209电动切割机0.5KW31.510碎搅

9、拌机7.5KW43011潜水泵2.2KW817.612插入式振动器1.1KW88.813平板式振动器1.5KW2314圆盘锯3KW41215直螺纹机3KW41216高压离心泵1523017照明、办公用电30合计538.9KW340KVA由表1、表2统计可知主体结构和装修施工阶段主要用电设备负荷大于地基和基础施工阶段。故在计算总用电容量时按主体结构和装修施工阶段进行计算。四、确定用电选择供电导线型号及截面4.1用电负荷计算4.1.1.塔式起重机组Kx=0.45Cos=0.6tg=1.33将JC二40%统一换算到JCl=25%的额定容量Pn=90kWPe=n(JcJcl)z2Pn=1X(0.4/0

10、.25)1/2X90=114kWPjS=KxXPe=0.45114=51kWQjs=PjsXtg=511.33=68kvar4.1.2.施工升降机组Kx=0.5Cos=0.6tg=1.33Pe=264kWPjs=KxXPe=0.5X264=132kWQjs=PjsXtg=1321.33=175kvar4.1.3.碎搅拌机、振捣器、电动切割机Kx=0.3Cos=0.7tg=1.02Pjs=0.3X43.3=13kWQjs-Pjstg=131.02=13.2kvar4.1.4.钢筋机械、木工机械Kx=0.65Cos=0.7tg=1.02Pjs=0.6564=42kWQjs=Pjstg=421.02

11、=43kvar4.1.5.潜水泵、蜀心泵Kx=0.65Cos=0.7tg=1.02Pjs=0.65X47.6=3IkWQjs=PjsXtg=311.02=32kvar4.1.6.照明、办公用电Kx=0.6Cos=0.7tg=1.02Pjs=0.6X30=18kWQjs=Pjstg=181.02=18.3kvar4. 1.7.焊机类Kx=0.3Cos=0.4tg=2.29将JC=50%统一换算到JCI=IO0%的额定容量Pn=SnXCos=3400.4=136kWPe=n(JcJcl),z2Pn=l(0.5l),z2136=96kWPjs=KxXPe=0.396=29kWQjs=PjsXtg=2

12、92.29=66kvar4.2 总负荷计算总箱同期系数取Kx=0.85总有功功率Pjs=KxPjs=0.85X(51+132+13+42+31+18+29)=268kW总无功功率Qjs=KxQjs=0.85(68+175+13.2+4332+18.3+66)=353kvar总视在功率Sjs=(Pjs2+Qjs2)1/2=(2682+3532)1/2=443kVA总计算电流计算Ijs=Sjs(1.732Ue)=443/(1.732X0.38)=673A4.3 变压器容校核通过以上计算,现场提供的变压器电源用电容量能满足要求。4.4 配电线路计算4. 4.1土建施工阶段配电线路截面截面积计算施工现

13、场机械布置平面图见附图线路N1:从配电房V配电屏接至3楼1,分配电箱,再从分配电箱接至Ie塔吊、1:才施工升降机专用配电箱。最远距离为100M。取最远距离,按允许电流选择:=KCPJ=065x177x1000二百CO533800.7按5%压降选择导线(铜芯线)0.6517710046.35查电工手册可选用95mm2橡套电缆线直埋地敷设作电源线;N2回路负荷同Nl回路,距离小于Nl回路,N2回路配电线路线缆选择同Nl回路,选择95mm2橡套电缆线直埋地敷设作电源线;N3回路:从配电房1#配电屏接至3#楼3#分配电箱,再从3#分配电箱接至3#楼钢筋加工、木工加工、楼层施工用电等二级分配电箱,负荷有电焊机2台、潜水泵4台、离心泵1台、插入式振动器4台,平板式振动器1台。距离80M,按允许电流选择:Sn=230=60KVAPn=SnXCos=600.4=24kWPe=n(Jc/Jcl)z2Pn=IX(0.5/1)172X24=17kWPjs=KxXPe=0.517=8.5kW潜水泵4台、离心泵1台、插入式振动器4台,平板式振动器1台Pjs=8.5kW+78Kw=86.5KwKCPj1.%CO50.65x86.5x100033800.7=122A按5%压降选择导线(铜芯线)0.6586.58046.3x5%=19.4zw112查电工手册可选用50耐2橡套电缆线直埋地敷设作电源线;N4回路负

展开阅读全文
