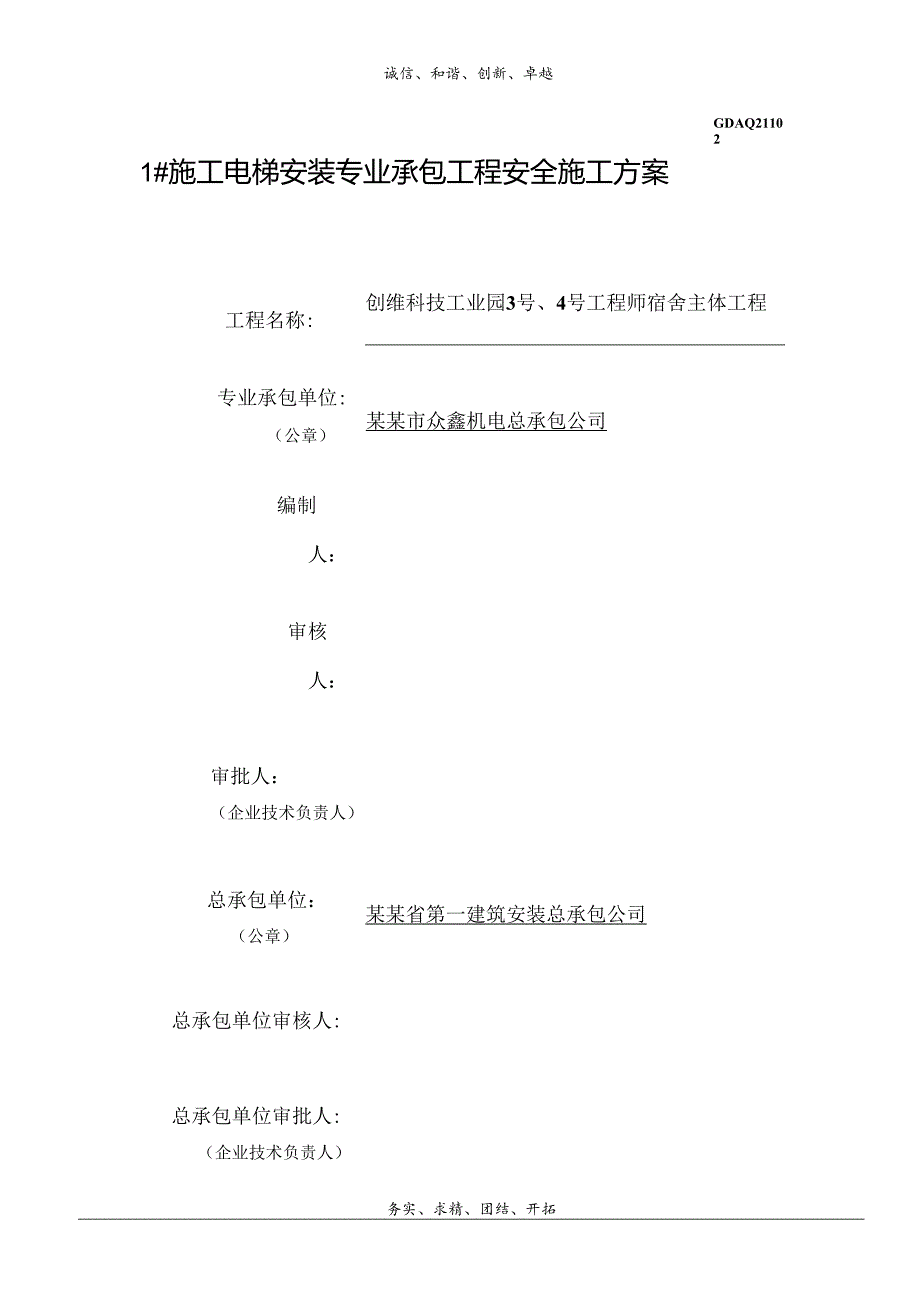

1、诚信、和谐、创新、卓越GDAQ211021#施工电梯安装专业承包工程安全施工方案工程名称:创维科技工业园3号、4号工程师宿舍主体工程专业承包单位:（公章）某某市众鑫机电总承包公司编制人：审核人：审批人：（企业技术负责人）总承包单位：某某省第一建筑安装总承包公司（公章）总承包单位审核人:总承包单位审批人:（企业技术负责人）务实、求精、团结、开拓1编制依据22工程概况23施工计划54施工工艺技术65施工安全保证措施156劳动力计划197计算书及相关图纸201编制依据1中华人民共和国安全生产法2建设工程安全生产管理条例3建筑起重机械安全监督管理规定（建设部令第166号）4中华人民共和国国家标准施工升

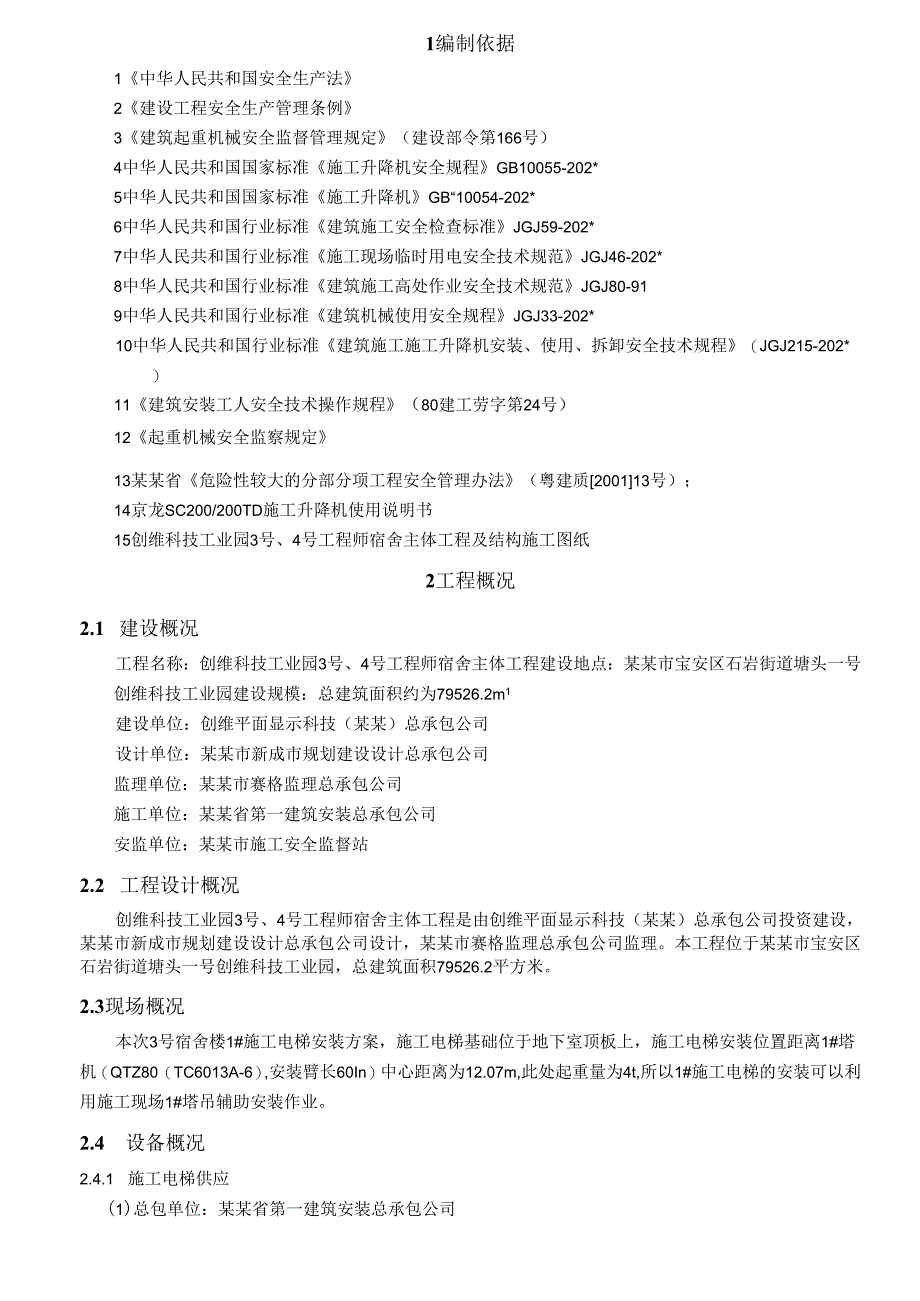

2、降机安全规程GB10055-202*5中华人民共和国国家标准施工升降机GB“10054-202*6中华人民共和国行业标准建筑施工安全检查标准JGJ59-202*7中华人民共和国行业标准施工现场临时用电安全技术规范JGJ46-202*8中华人民共和国行业标准建筑施工高处作业安全技术规范JGJ80-919中华人民共和国行业标准建筑机械使用安全规程JGJ33-202*10中华人民共和国行业标准建筑施工施工升降机安装、使用、拆卸安全技术规程（JGJ215-202*）11建筑安装工人安全技术操作规程（80建工劳字第24号）12起重机械安全监察规定13某某省危险性较大的分部分项工程安全管理办法（粤建质20
3、0113号）；14京龙SC200/200TD施工升降机使用说明书15创维科技工业园3号、4号工程师宿舍主体工程及结构施工图纸2工程概况2.1 建设概况工程名称：创维科技工业园3号、4号工程师宿舍主体工程建设地点：某某市宝安区石岩街道塘头一号创维科技工业园建设规模：总建筑面积约为79526.2m1建设单位：创维平面显示科技（某某）总承包公司设计单位：某某市新成市规划建设设计总承包公司监理单位：某某市赛格监理总承包公司施工单位：某某省第一建筑安装总承包公司安监单位：某某市施工安全监督站2.2 工程设计概况创维科技工业园3号、4号工程师宿舍主体工程是由创维平面显示科技（某某）总承包公司投资建设，某某

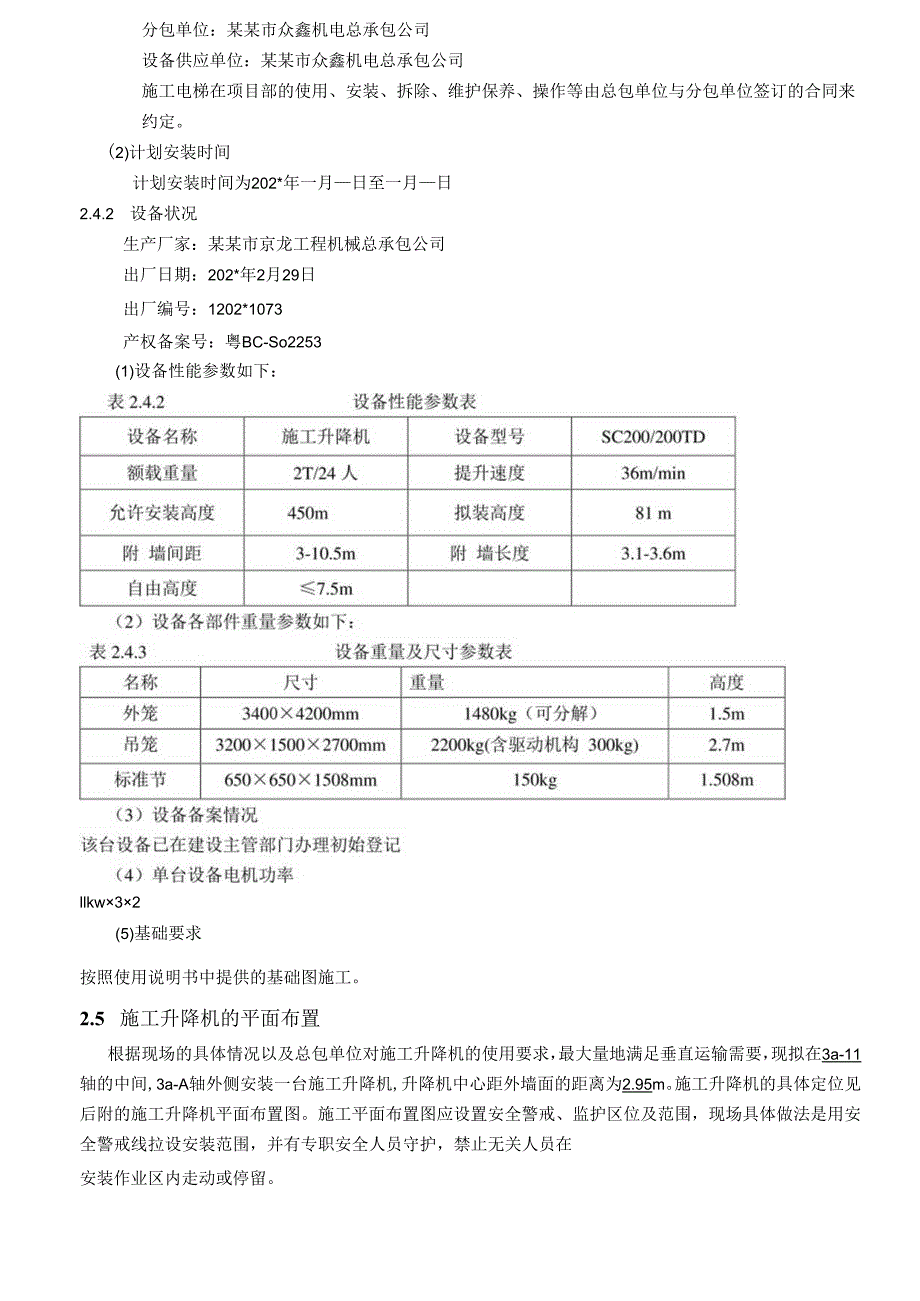

4、市新成市规划建设设计总承包公司设计，某某市赛格监理总承包公司监理。本工程位于某某市宝安区石岩街道塘头一号创维科技工业园，总建筑面积79526.2平方米。2.3现场概况本次3号宿舍楼1#施工电梯安装方案，施工电梯基础位于地下室顶板上，施工电梯安装位置距离1#塔机（QTZ80（TC6013A-6）,安装臂长60In）中心距离为12.07m,此处起重量为4t,所以1#施工电梯的安装可以利用施工现场1#塔吊辅助安装作业。2.4 设备概况2.4.1 施工电梯供应(1)总包单位：某某省第一建筑安装总承包公司分包单位：某某市众鑫机电总承包公司设备供应单位：某某市众鑫机电总承包公司施工电梯在项目部的使用、安装
5、、拆除、维护保养、操作等由总包单位与分包单位签订的合同来约定。(2)计划安装时间计划安装时间为202*年一月日至一月日2.4.2 设备状况生产厂家：某某市京龙工程机械总承包公司出厂日期：202*年2月29日出厂编号：1202*1073产权备案号：粤BC-So2253(1)设备性能参数如下：llkw32(5)基础要求按照使用说明书中提供的基础图施工。2.5 施工升降机的平面布置根据现场的具体情况以及总包单位对施工升降机的使用要求，最大量地满足垂直运输需要，现拟在3a-11轴的中间,3a-A轴外侧安装一台施工升降机,升降机中心距外墙面的距离为2.95m。施工升降机的具体定位见后附的施工升降机平面布
6、置图。施工平面布置图应设置安全警戒、监护区位及范围，现场具体做法是用安全警戒线拉设安装范围，并有专职安全人员守护，禁止无关人员在安装作业区内走动或停留。2.6 施工升降机安装高度、附墙位置的确定根据建筑物的结构及总包单位的使用要求，拟定安装高度81米（计54节杆），以满足材料的垂直运输。附墙与墙用穿墙螺栓连接。根据施工升降机使用说明书的规定，附墙间距应不大于10.5m,为了确保电梯的整体稳定性，附墙高度设置如下：第一道附墙设在第四层底板的楔上，标高为：10.5m：第二道附墙设在第七层底板的楔上，标高为：19.5m：第三道附墙设在第十层底板的楔上，标高为：28.5m：第四道附墙设在第十三层底板的
7、楔上，标高为：37.5m：第五道附墙设在第十六层底板的楔上，标高为：46.5m：第六道附墙设在第十九层底板的楔上，标高为：55.5m：第七道附墙设在第二十二层底板的楔上，标高为：64.5m：第八道附墙设在第二十五层底板的楔上，标高为：73.5m：3施工计划3.1施工进度计划作业前由技术人员对本次的安装作业进行安全技术交底及安装过程中遇突发事件的应急处理，相关人员应签字确认。各工序的计划工作时间如下：表3.1各工序安装时间计划表序号安装项目安装工时（小时）123456781安装准备OOOOOOO2电梯部件现场卸车OOOOOOO3安装底架围栏OOOOOOO4安装标准节OOOOOOO5附墙OOOOO
8、O6安全装置调试OOOOOOO7现场清理OOOOOOO注：该电梯不带对重32材料、设备及工、器具计划表3.2材料、设备及工、器具计划表序号名称型号单位数量备注1活动扳手250mm把22梅花扳手32-36把43链条葫芦It个14撬棍自制根25大锤6P把26电工工具K7244套17老虎钳250mm把18氧割设备氧气、乙焕套19内六角扳手电梯专用套110铁丝4mm若干11经纬仪J6E84135台112滚轮调节扳手专用把113对讲机KENWOOD部214焊接设备BX-300台115水平仪台116连接螺栓M10M12套各4017钢丝绳卡型号：8(R=4.5mm)个2018吊索（电梯专用）1415(X)(
9、6X19,抗拉强度1400Mpa)条4厂家配置19卸扣型号：1/2,额定载荷：2l,D=12.7个44施工工艺技术4.1 设备安装准备4.1.1 升降机准备设备进场前应按“十字作业”（清洁、润滑、紧固、调整、防腐）对设备进行全面的检修、保养、润滑，确保设备完好。施工电梯各部件归堆整理，各连接螺栓、销轴、锁片准备，附墙装置的准备与装笼。4.1.2 技术准备在安装作业前，安装单位的专业工程师应编制安装安全技术交底，技术交底应有针对性，内容详尽且具有可操作性。4.1.3 基础施工基础施工图严格按照使用说明书中规定的要求进行设计制图依据京龙电梯说明书，电梯基础尺寸为44003800300mm,双层双向
10、钢筋，H级螺纹钢，直径为12mm,间距200mm,硅采用等级为C35,基础必须有良好的排水措施；基础预埋螺栓由定位模固定，螺栓露出碎面150mm。预埋螺栓及定位模安装、埋设由安装单位完成。碎强度达到90%以上，碎基础平整度不大于1/1000,预埋螺栓处的基础平面高低差不得超过1mm,并经安装单位、施工单位、监理单位联合验收，合格后方可具备安装条件，同时作好隐蔽验收记录，相关方签字盖章。基础具体位置及基础制作方法与要求详见附后创维科技工业园3号、4号工程师宿舍主体工程1#施工电梯平面布置图及某某京龙SC200/200TD施工电梯基础图。在基础施工时，从电梯预埋螺栓对角处引出两条扁钢（镀锌，303
11、mm）或直径为12的镀锌圆钢作为电梯的防雷接地和重复接地，确保接地电阻值不大于4Q,在连接接地时应设置可断开测试点，在焊接时需采用双面焊，且焊缝长度不小于100mmo4.1.4 现场准备1、在安装前，总包单位应清理电梯安装现场，安装场地周围无外架、临电线路、突出建筑物（构筑物）等障碍物，确保施工现场有足够的临时堆放电梯部件的场地。2、安装前根据专项方案对电梯基础的位置、标高、尺寸、隐蔽工程记录、混凝土强度，预埋件、排水措施等进行检查验收，并对安装场地和道路的地基承载力检查验收，确认合格后才准安装。3、项目部需确保拖车行驶的路线畅通，拖车具体路线见附图，利用塔机进行卸车，在卸车时，一定要按从上到
12、下的顺序依次卸车，在绑扎的过程中，一定要绑扎牢固，防止在起吊的过程中部件滑落。在卸车的过程中，现场应拉设警戒区域，防止无关人员在里面穿行，安全员应协助布置好禁止行人进入的警戒区域。4、项目部需提供施工电梯安装所需的塔机与施工电梯的电力接入，以保证安装作业迅速、顺利进行。电缆线规格为3X35+2X16Inm2。配电中心距电梯专用配电箱的距离宜不大于20叫即确保负荷中心距配电房距离最近，降低压降。总包单位提供的电源点离电梯距离不宜大于5%以便于接线。4.1.5 运输路线为确保电梯部件迅速、安全运至施工地点，确定电梯运输线路时应提前了解沿线路面状况及交通情况，选择路面状况良好、交通顺畅、无低于运输汽
13、车高度的立交桥、天桥或其它障碍物的线路，不得选择拖车或载重汽车严禁行驶的线路。4.2 安装施工4.2.1 安装工艺流程1、金属结构安装工艺流程基础找平一底架及缓冲装置安装一外围笼安装一标准节安装（3节）一吊笼安装一驱动机构安装一加节一附墙一循环加节、附墙直至使用高度一安装上下限位、极限限位装置4.2.2 置安装工艺流程电缆拉设固定一接通电源一驱动机构通电一各限位控制线接通4.2.3 置安装调试工艺流程上下限位及极限限位装置一额定荷载坠落试验4.2.4 置安装工艺流程拉杆连接（与标准节连接）一附墙架连接一附墙连接杆连接一穿墙螺栓连接4.2.5 艺流程在地面每六节杆连接在一起一用塔吊平稳吊装（标准
