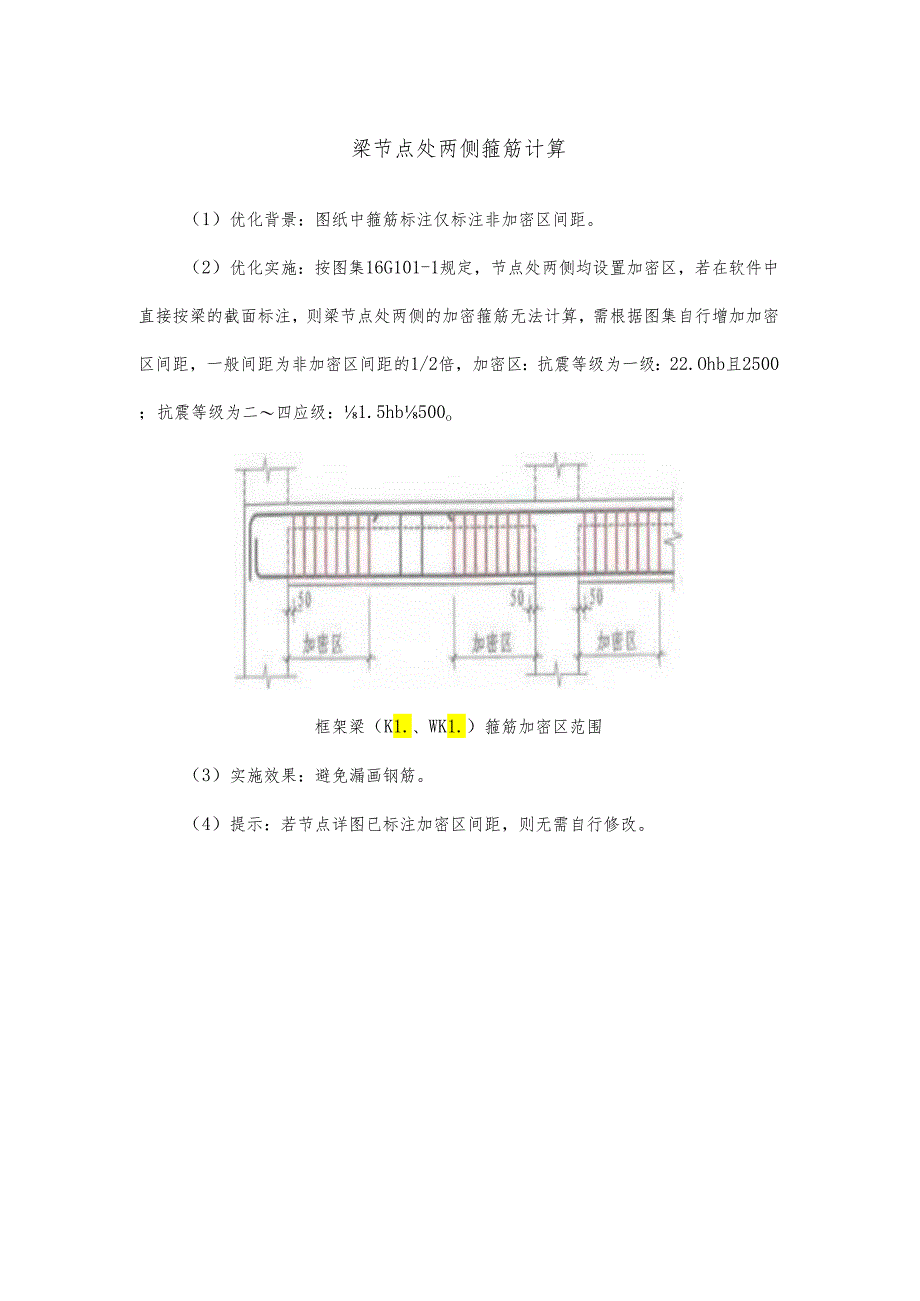

梁节点处两侧箍筋计算(1)优化背景:图纸中箍筋标注仅标注非加密区间距。(2)优化实施:按图集16G101-1规定,节点处两侧均设置加密区,若在软件中直接按梁的截面标注,则梁节点处两侧的加密箍筋无法计算,需根据图集自行增加加密区间距,一般间距为非加密区间距的1/2倍,加密区:抗震等级为一级:22.Ohb且2500;抗震等级为二四应级:1.5hb500o框架梁(K1.、WK1.)箍筋加密区范围(3)实施效果:避免漏画钢筋。(4)提示:若节点详图已标注加密区间距,则无需自行修改。
