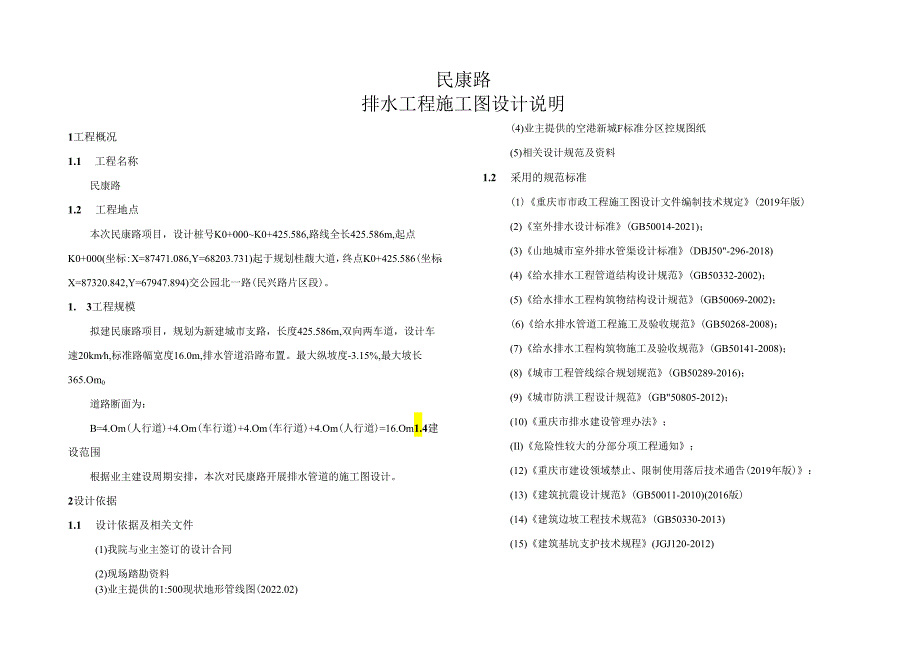

1、民康路排水工程施工图设计说明1工程概况1.1 工程名称民康路1.2 工程地点本次民康路项目，设计桩号K0+000K0+425.586,路线全长425.586m,起点K0+000(坐标:X=87471.086,Y=68203.731)起于规划桂馥大道，终点K0+425.586(坐标：X=87320.842,Y=67947.894)交公园北一路(民兴路片区段)。1. 3工程规模拟建民康路项目，规划为新建城市支路，长度425.586m,双向两车道，设计车速20kmh,标准路幅宽度16.0m,排水管道沿路布置。最大纵坡度-3.15%,最大坡长365.Om0道路断面为：B=4.Om(人行道)+4.Om(
2、车行道)+4.Om(车行道)+4.Om(人行道)=16.Om1.4建设范围根据业主建设周期安排，本次对民康路开展排水管道的施工图设计。2设计依据1.1 设计依据及相关文件(1)我院与业主签订的设计合同(2)现场踏勘资料(3)业主提供的1:500现状地形管线图(2022.02)(4)业主提供的空港新城F标准分区控规图纸(5)相关设计规范及资料1.2 采用的规范标准(1)重庆市市政工程施工图设计文件编制技术规定(2019年版)(2)室外排水设计标准(GB50014-2021)；(3)山地城市室外排水管渠设计标准(DBJ50-296-2018)(4)给水排水工程管道结构设计规范(GB50332-20
3、02)；(5)给水排水工程构筑物结构设计规范(GB50069-2002)；(6)给水排水管道工程施工及验收规范(GB50268-2008)；(7)给水排水工程构筑物施工及验收规范(GB50141-2008)；(8)城市工程管线综合规划规范(GB50289-2016)；(9)城市防洪工程设计规范(GB50805-2012)；(10)重庆市排水建设管理办法；(Il)危险性较大的分部分项工程通知；(12)重庆市建设领域禁止、限制使用落后技术通告(2019年版)：(13)建筑抗震设计规范(GB50011-2010)(2016版)(14)建筑边坡工程技术规范(GB50330-2013)(15)建筑基坑支

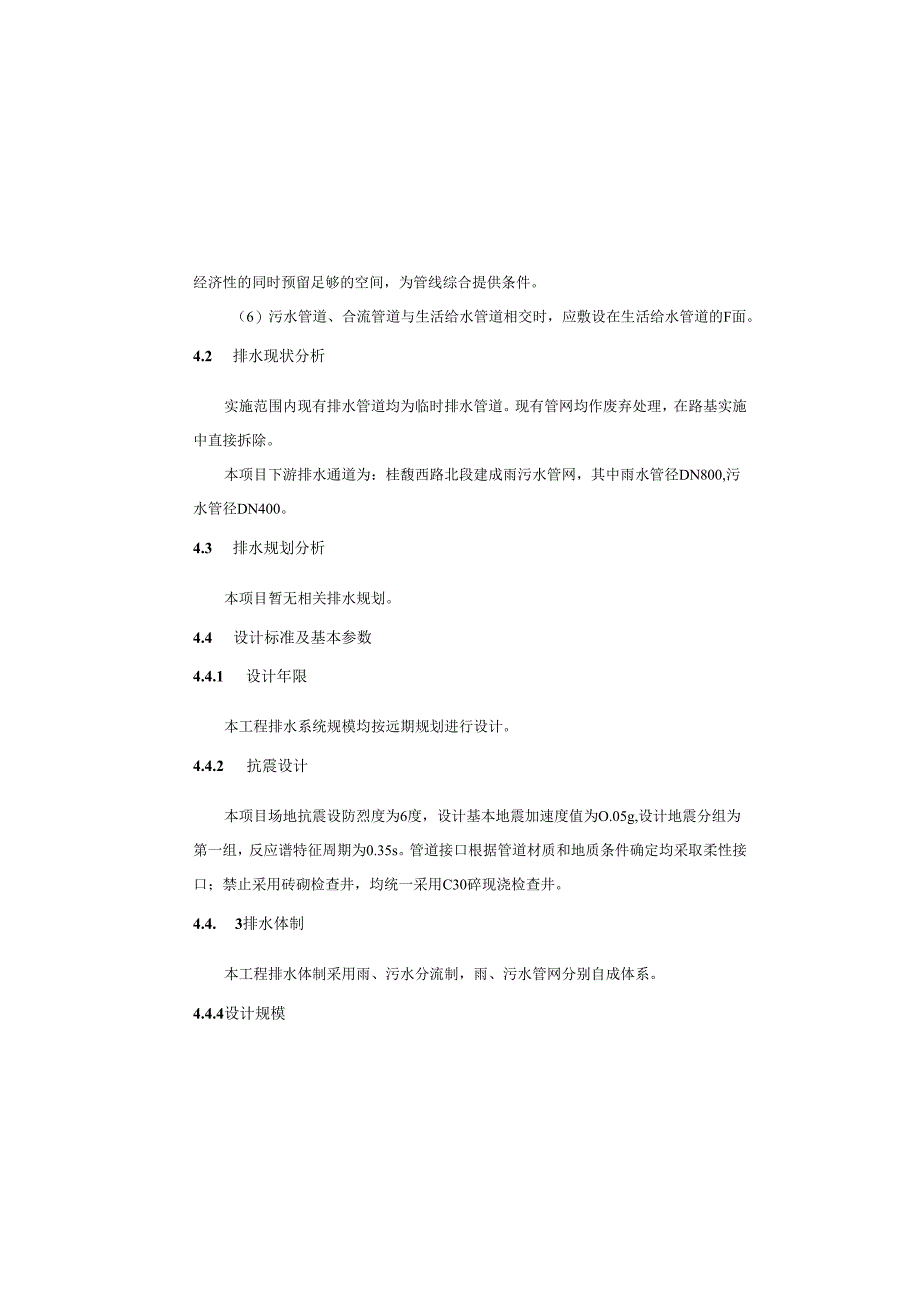

4、护技术规程(JGJ120-2012)经济性的同时预留足够的空间，为管线综合提供条件。（6）污水管道、合流管道与生活给水管道相交时，应敷设在生活给水管道的F面。4.2 排水现状分析实施范围内现有排水管道均为临时排水管道。现有管网均作废弃处理，在路基实施中直接拆除。本项目下游排水通道为：桂馥西路北段建成雨污水管网，其中雨水管径DN800,污水管径DN400。4.3 排水规划分析本项目暂无相关排水规划。4.4 设计标准及基本参数4.4.1 设计年限本工程排水系统规模均按远期规划进行设计。4.4.2 抗震设计本项目场地抗震设防烈度为6度，设计基本地震加速度值为O.05g,设计地震分组为第一组，反应谱特

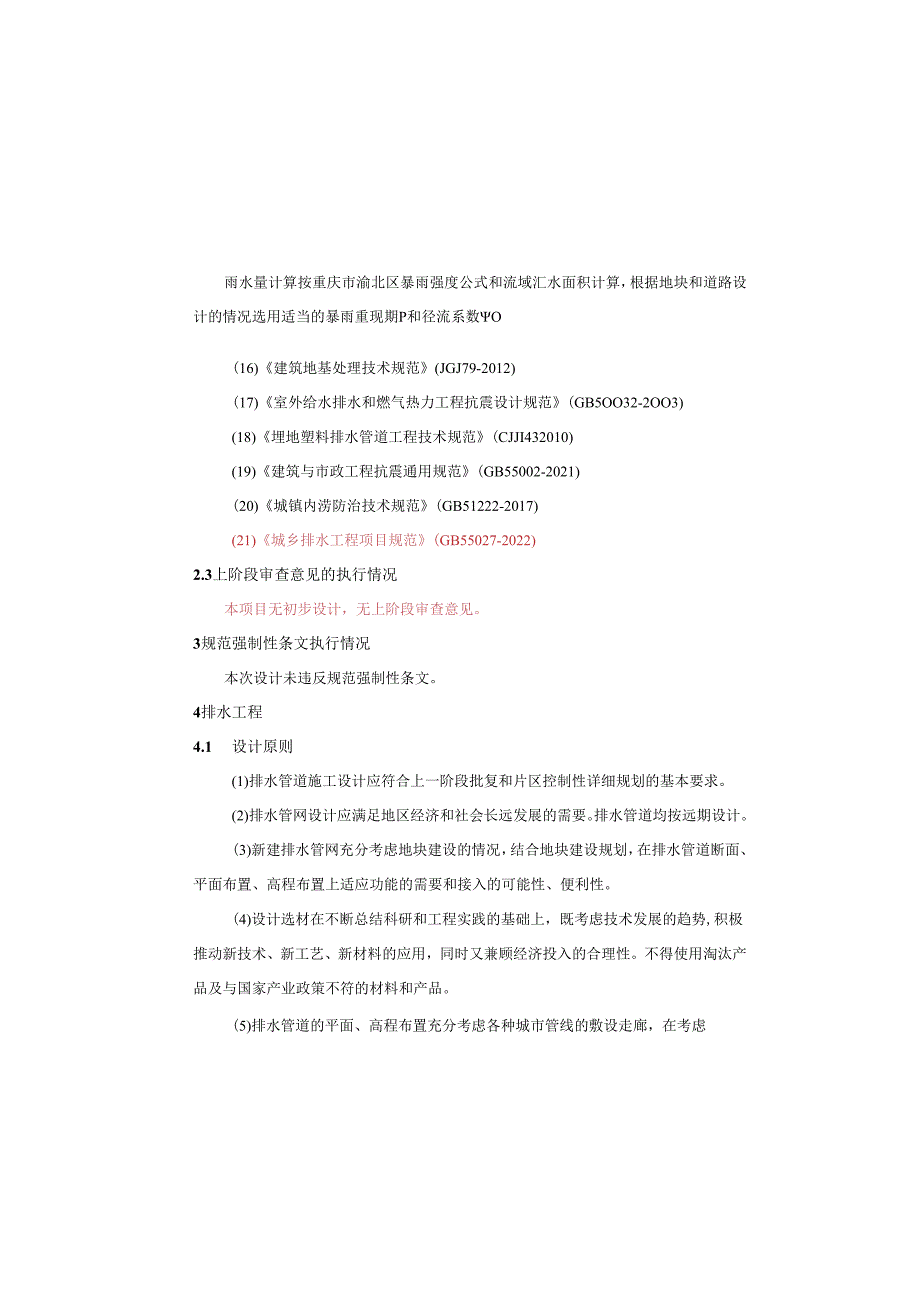

5、征周期为0.35s。管道接口根据管道材质和地质条件确定均采取柔性接口；禁止采用砖砌检查井，均统一采用C30碎现浇检查井。4.4. 3排水体制本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系。4.4.4设计规模雨水量计算按重庆市渝北区暴雨强度公式和流域汇水面积计算，根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数O(16)建筑地基处理技术规范(JGJ79-2012)(17)室外给水排水和燃气热力工程抗震设计规范(GB5OO32-2OO3)(18)埋地塑料排水管道工程技术规范(CJJI432010)(19)建筑与市政工程抗震通用规范(GB55002-2021)(20)城镇内涝防治
6、技术规范(GB51222-2017)(21)城乡排水工程项目规范(GB55027-2022)2.3上阶段审查意见的执行情况本项目无初步设计，无上阶段审查意见。3规范强制性条文执行情况本次设计未违反规范强制性条文。4排水工程4.1 设计原则(1)排水管道施工设计应符合上一阶段批复和片区控制性详细规划的基本要求。(2)排水管网设计应满足地区经济和社会长远发展的需要。排水管道均按远期设计。(3)新建排水管网充分考虑地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。(4)设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势,积极推动新
7、技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。(5)排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑地面集水时间：II=Io(min)；管渠内雨水流行时间：t2(min)按计算确定;综合径流系数：O=O.65。表4T新建雨水管道水力if算表序号计尊管段汇水面积设计流量管道内径坡度流速最大过流能力(hm2)(1.Zs)(nun)()(ns)(1.Zs)IY-I至134.0853.17800304.552053.5422Y-1314/853.17800254.161874.6223公园北一路3.6540500/4下游管道/1
8、393.1780030/2053.542本次设计民康路雨水与公园北一路雨水在Y14处汇合后一起排入桂馥西路北段下游管道。经计算，设计管道流速均满足要求，下游管道承接能力验停通过。雨水口及连接管水力计算：本项目雨水口只收集道路及人行道雨水单个雨水口最大汇水面积：340mi双诧雨水口汇水面枳设计流吊管道内径坡度流速最大过流能力雨水口泄流能力雨水口设计倍数雨水管设计倍数(m1)(1.s)(mm)(1.s)(1.Zs)1.5321.5334010.60300101.3696.698252.34.53经计算，设计雨水口及其连接管满足要求，校核通过，其设计流量均满足校核倍数要求。4.5.2雨水内涝计算按照
9、室外排水设计规范对本次设计雨水管道进行防洪能力评估，城镇类污水按城市综合污水量和规划人口进行计算。4.4.5基本设计参数(D最大设计流速：塑胶雨水管道VmaX=8.0ms,塑胶污水管道VmaX=6.0ms,路面坡度较大的地方，流速可适当增大；(2)最小流速：污水管道在设计充满度下为V.=0.6ms,雨水管道在满流情况下Vnn=0.75mso(3)雨水管道按满流设计；污水按非满流设计其最大设计充满度按下表：管径(三)最大设计充满度2003000.55350-4500.655009000.7010000.75(4)最小管径与最小设计坡度：市政排水管最小管径控制在d400(考虑检修和维护方便)，最小
10、设计坡度控制在i=0.003。(5)本工程排水管道均采用管顶平接。4. 5雨水系统4.1 .1雨水量计算雨水流量公式：Q=qF(1.s)本次设计暴雨强度(q)采用(渝建2017443号)重庆市渝北区暴雨强度公式计算：llll(l+0.9451gP)“山八1.h4=入益(升/秒公顷)暴雨重现期：道路排水系统P=5年设计降雨历时：I=II+12(min)其中,雨水口及其连接管内涝校核，设计重现期：100年。雨水口汇水面积设计流量管道内径坡度流速最大过流能力雨水口泄流熊力(m1)(1.s)(nm(%。)(ms)(1.s)(1.s)双篦雨水口34018.45300101.3696.69825雨水口及其
11、连接管内涝校核通过。4.5 .3雨水管道布置(1)雨水管道平面布置雨水管道布置于南侧人行道下，管中心距路缘石距离为1.5m：具体布置位置详见综合管网标准横断面图。(2)雨水管道纵向布置雨水管道纵向按道路坡向敷设。管道坡度原则上按道路坡度设置，当跌落水头大于1.5m或管内计算流速超过最大设计流速时采取跌水消能措施，具体布置详纵断面图。雨水口连接管按最小覆土1.2m布置，坡度不小于1%。4.6 污水系统4.6.1 污水量计算根据规划污水量测算，人均综合用水指标按2601./人Xl计算,人口密度以20000人km?计。排污系数按85%考虑。分流制污水管道设计流量计算公式：分流制污水管道旱季设计流量计
12、算公式：Qdr=KQd+KQm+Qu(1.s)式中Qdr:旱季设计污水流量(1./S)型分类，渝北区属于特大城市，内涝重现期取100年具体评估数据详见下表:使用推理公式法进行内涝重现期复核：雨水管渠按压力流计算其临界设计流量，即雨水管渠处于超载状态，其水力坡度如上图：i=(Hl-(H2+管高+1)/1.V=(l/n)R2/3i,/2流量Qp=vA计算内涝重现期下的设计流量QlOOo内涝风险判断临界流量QP大于内涝重现期设计流量QlOO时，满足内涝城镇内涝防治要求，当临界流量QP小于内涝重现期设计流量Q10OH.需进一步复核是否满足地面积水设计标准，如不能满足则应调整相关设计，包括放大管径、增设
13、渗透设施、建设调蓄段或调蓄池等。管段编号设计管径(mm)重现期压力流坡度iQlOO设计流(m3s)流速(ms)汇水面积(hm2)QP临界流量Qx),满足内涝城镇内涝防治要求。序号计算管段服务面积计量设流设计管径最不利坡度计速F*没计充满度过流能力(hm2)(1.Zs)(mm)()(ms)(hD)(1.s)2公园北一路3.540400303下游管道81.59KHl303.10.35245.626本次设计民康路污水与公园北一路污水在W15处汇合后一起排入桂馥西路北段下游管道。经计算，设计管道流速均满足要求，下游管道承接能力验算通过。设计管道雨季流量倍数取值为3,取值范围（38）。序号校核管段服务面积校核流量校核管仔最不利坡度校核流速校核充满度过流能力(hm2)(1.Zs)(mm)(%0)(ms)(hD)(1.s)1W1-W153.6124.77400202.980.492002公园北一路3.6124.7740030/3下游管道249.54400304.060.66250.996经计算，设计污水管道雨季流量校核通过。远近期设计污水自清能力校核：设计服务范围内为居民楼，入住率高，本次近期设计流量按30%校核。序号计算管段服务面积计量设计管径最不利坡度计速
