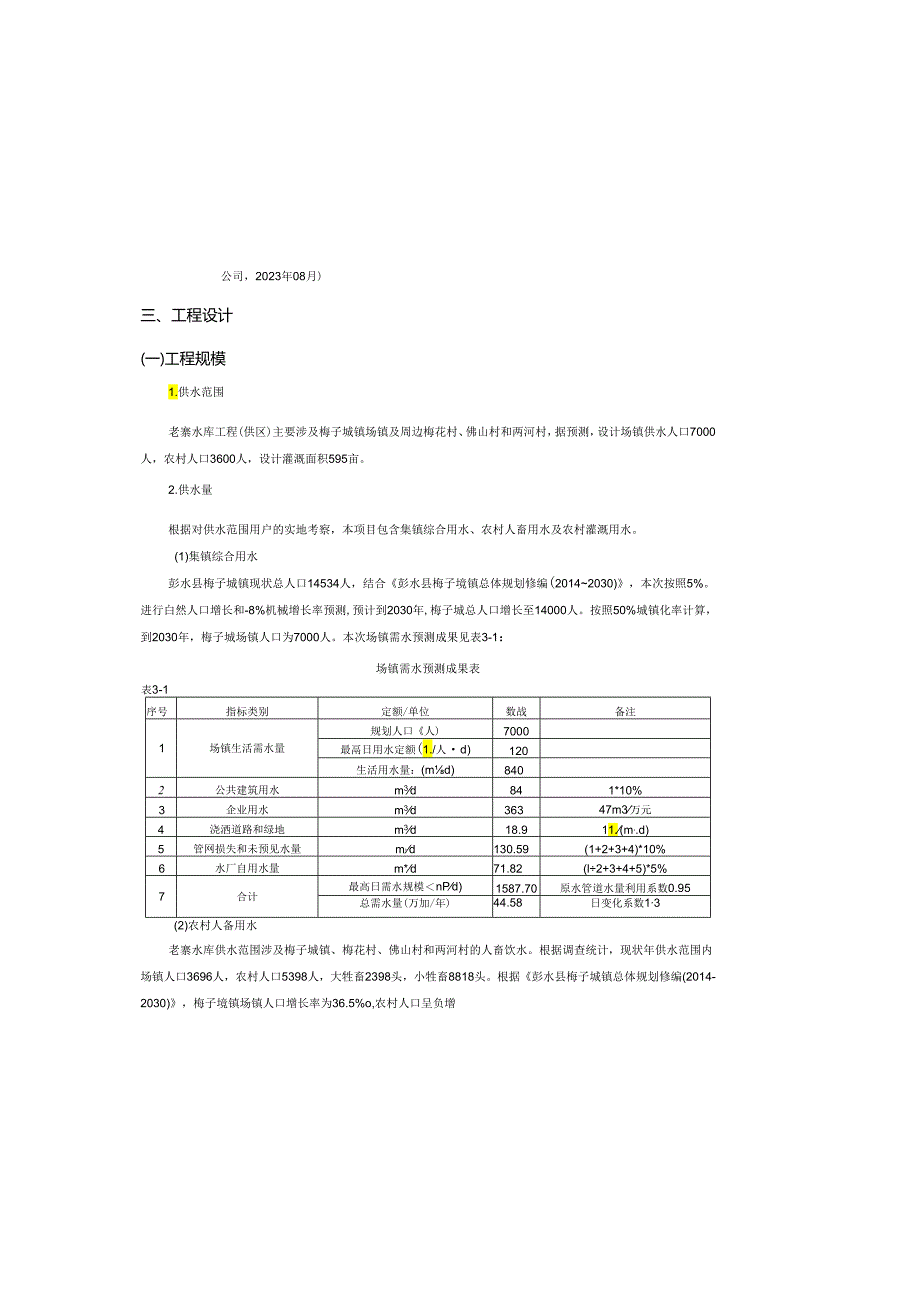

1、公司，2023年08月)三、工程设计(一)工程规模1.供水范围老寨水库工程(供区)主要涉及梅子城镇场镇及周边梅花村、佛山村和两河村，据预测，设计场镇供水人口7000人，农村人口3600人，设计灌溉面积595亩。2.供水量根据对供水范围用户的实地考察，本项目包含集镇综合用水、农村人畜用水及农村灌溉用水。(1)集镇综合用水彭水县梅子城镇现状总人口14534人，结合彭水县梅子境镇总体规划修编(20142030)，本次按照5%。进行白然人口增长和-8%机械增长率预测,预计到2030年,梅子城总人口增长至14000人。按照50%城镇化率计算，到2030年，梅子城场镇人口为7000人。本次场镇需水预测成果
2、见表3-1：场镇需水预测成果表表3-1序号指标类别定额/单位数战备注1场镇生活需水量规划人口人)7000最鬲日用水定额(1./人d)120生活用水量：(md)8402公共建筑用水m3d841*10%3企业用水m3d36347m3万元4浇洒道路和绿地m3d18.911.(m,.d)5管网损失和未预见水量m,d130.59(1+2+3+4)*10%6水厂自用水量m*d71.82(l2+3+4+5)*5%7合计最高日需水规模nPd)1587.70原水管道水量利用系数0.95总需水量(万加/年)44.58日变化系数13(2)农村人备用水老寨水库供水范围涉及梅子城镇、梅花村、佛山村和两河村的人畜饮水。根

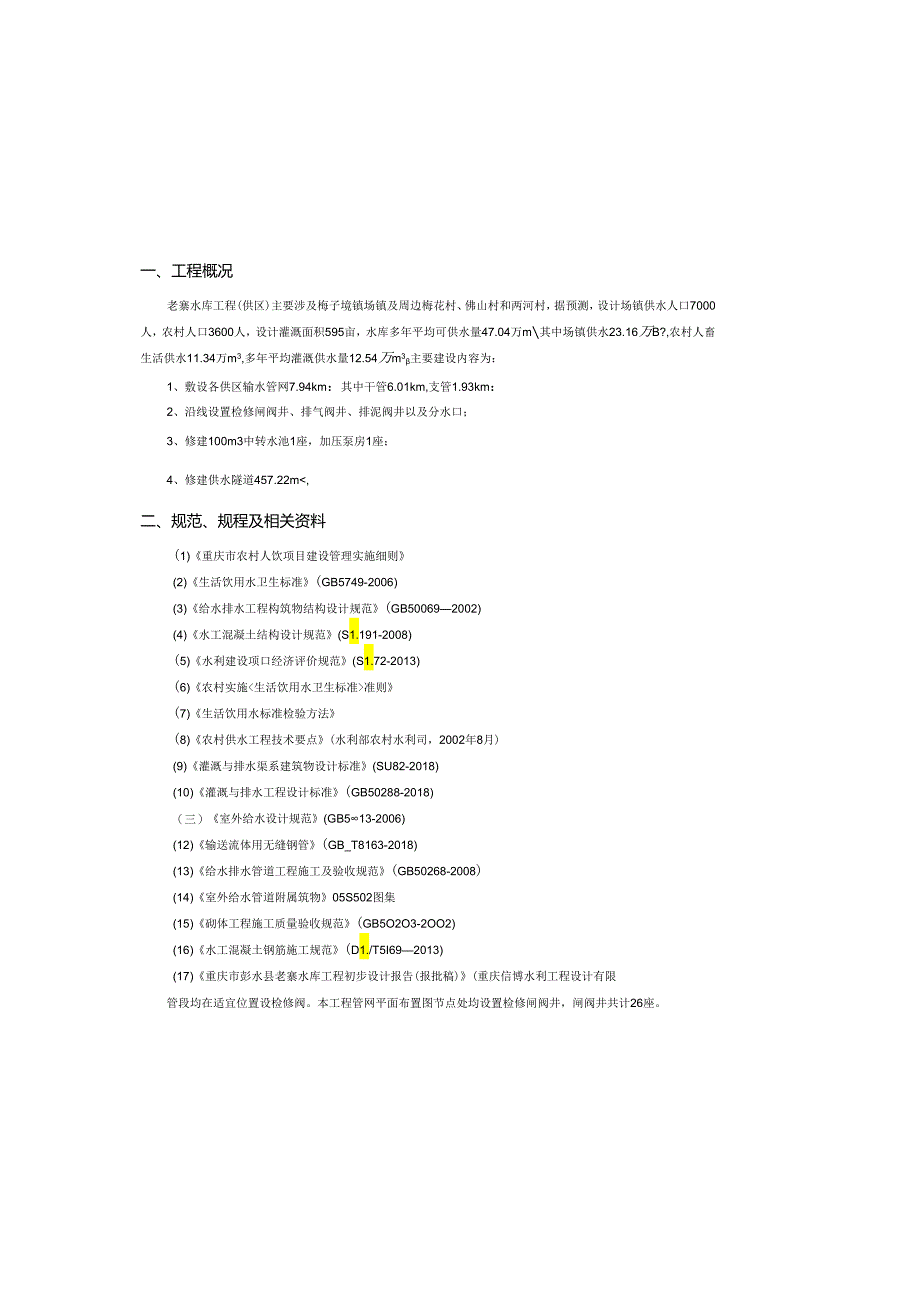

3、据调查统计，现状年供水范围内场镇人口3696人，农村人口5398人，大牲畜2398头，小牲畜8818头。根据彭水县梅子城镇总体规划修编(2014-2030)，梅子境镇场镇人口增长率为36.5%o,农村人口呈负增一、工程概况老寨水库工程(供区)主要涉及梅子境镇场镇及周边梅花村、佛山村和两河村，据预测，设计场镇供水人口7000人，农村人口3600人，设计灌溉面积595亩，水库多年平均可供水量47.04万m其中场镇供水23.16万B?,农村人畜生活供水11.34万m3,多年平均灌溉供水量12.54万m3主要建设内容为：1、敷设各供区输水管网7.94km：其中干管6.01km,支管1.93km：2、沿
4、线设置检修闸阀井、排气阀井、排泥阀井以及分水口；3、修建100m3中转水池1座，加压泵房1座；4、修建供水隧道457.22m,二、规范、规程及相关资料(1)重庆市农村人饮项目建设管理实施细则(2)生活饮用水卫生标准(GB5749-2006)(3)给水排水工程构筑物结构设计规范(GB500692002)(4)水工混凝土结构设计规范(S1.191-2008)(5)水利建设项口经济评价规范(S1.72-2013)(6)农村实施准则(7)生活饮用水标准检验方法(8)农村供水工程技术要点(水利部农村水利司，2002年8月)(9)灌溉与排水渠系建筑物设计标准(SU82-2018)(10)灌溉与排水工程设计
5、标准(GB50288-2018)（三）室外给水设计规范(GB513-2006)(12)输送流体用无缝钢管(GB_T8163-2018)(13)给水排水管道工程施工及验收规范(GB50268-2008)(14)室外给水管道附属筑物05S502图集(15)砌体工程施工质量验收规范(GB5O2O3-2OO2)(16)水工混凝土钢筋施工规范(D1./T5I692013)(17)重庆市彭水县老寨水库工程初步设计报告(报批稿)(重庆信博水利工程设计有限管段均在适宜位置设检修阀。本工程管网平面布置图节点处均设置检修闸阀井，闸阀井共计26座。检修阀安装在阀井内，阀井侧壁为钢筋睑结构，井盖为复合型井盅，阀井平面

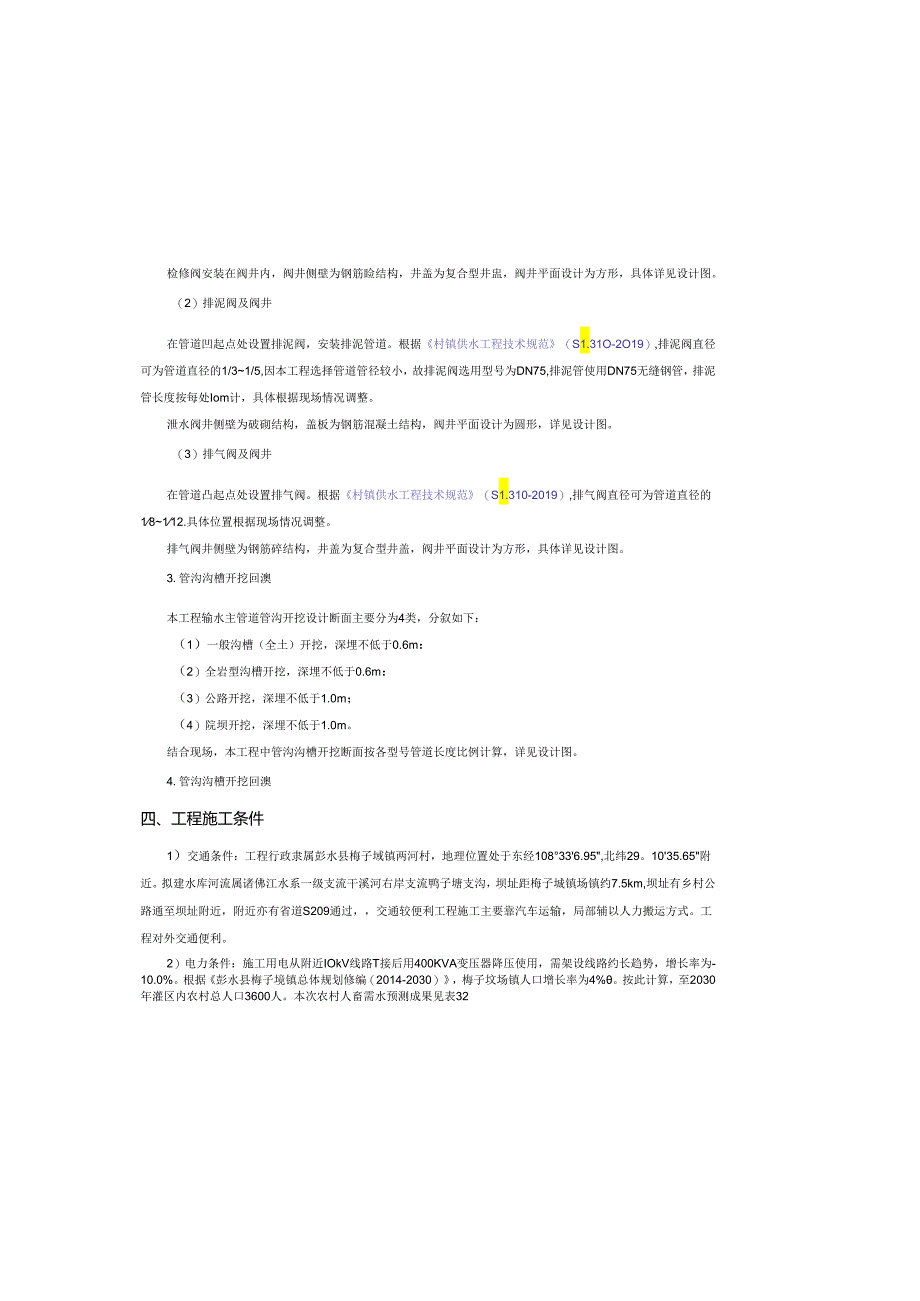

6、设计为方形，具体详见设计图。（2）排泥阀及阀井在管道凹起点处设置排泥阀，安装排泥管道。根据村镇供水工程技术规范（S1.31O-2O19）,排泥阀直径可为管道直径的1/31/5,因本工程选择管道管径较小，故排泥阀选用型号为DN75,排泥管使用DN75无缝钢管，排泥管长度按每处Iom计，具体根据现场情况调整。泄水阀井侧壁为破砌结构，盖板为钢筋混凝土结构，阀井平面设计为圆形，详见设计图。（3）排气阀及阀井在管道凸起点处设置排气阀。根据村镇供水工程技术规范（S1.310-2019）,排气阀直径可为管道直径的18112.具体位置根据现场情况调整。排气阀井侧壁为钢筋碎结构，井盖为复合型井盖，阀井平面设计为
7、方形，具体详见设计图。3.管沟沟槽开挖回澳本工程输水主管道管沟开挖设计断面主要分为4类，分叙如下：（1）一般沟槽（全土）开挖，深埋不低于0.6m：（2）全岩型沟槽开挖，深埋不低于0.6m：（3）公路开挖，深埋不低于1.0m；（4）院坝开挖，深埋不低于1.0m。结合现场，本工程中管沟沟槽开挖断面按各型号管道长度比例计算，详见设计图。4.管沟沟槽开挖回澳四、工程施工条件1）交通条件：工程行政隶属彭水县梅子域镇两河村，地理位置处于东经108336.95,北纬29。1035.65附近。拟建水库河流属诸佛江水系一级支流干溪河右岸支流鸭子塘支沟，坝址距梅子城镇场镇约7.5km,坝址有乡村公路通至坝址附近，
8、附近亦有省道S209通过，交通较便利工程施工主要靠汽车运输，局部辅以人力搬运方式。工程对外交通便利。2）电力条件：施工用电从附近IOkV线路T接后用400KVA变压器降压使用，需架设线路约长趋势，增长率为-10.0%。根据彭水县梅子境镇总体规划修编（2014-2030），梅子坟场镇人口增长率为4%。按此计算，至2030年灌区内农村总人口3600人。本次农村人畜需水预测成果见表32农村人需水预泅成果表表32序号指标类别定额/单位数量备注1居民生活需水量人口（人）3600最高日生活用水定额（1./人d）100地高日生活用水量（md）3602管网损失和未预见水量m3d36(1)X10%3水厂自用水m
9、5d19.8(1+2)5%4合计需水规模（mVd）437.68原水管道水量利用系数095总需水贵（万nW年）12.29日变化系数13（3）灌溉用水根据灌溉与排水工程设计规范（GB50288-2018）,灌区灌溉面积595亩，现有小型水利设施多年平均供水量为1.11万m3扣除现有小型水利设施供水的用水过程，灌区毛需水量14.06万mjo综上所述，到2025年老寨水库供水区总需水量70.93万m,其中集镇综合生活需水44.58万m3,农村人畜需水12.29万m农业灌溉需水14.06万nf。（二）工程设计本工程白老寨水库取水新建输水管道，输水管道主要沿公路、机耕道及人行便道两侧铺设。结合项目区现场实
10、际情况，在输水管道沿途设必要的减压、排气、排泥、检修等控制性阀门。1 .输水工程（1）输水管敷设各供区输水管网7.94km；其中干管6.01km,支管1.93km。（2）输水隧道供水隧洞全长457.55m,其中：洞0+00Om至洞O+457.55m,洞宽1.8m,洞高2.0m,进口底板高程756.65m,出口底板高程756（Mm,坡降i=0.0011.2 .附属工程Q）检修阀及阀井（3）开挖沟槽时，沟底设计标高以上0.20.3m的原状土应予以保留，禁止挠动，铺管前人工清理，如局部超挖，需用砂上或符合要求的原上填补分层夯实；管沟沟底为岩石基础时，应对管沟起伏差较大的部位进行修整处理，以保证管道的
11、受力条件和运行要求。（4）当管线位于耕园地部位时，管沟开挖应分耕植层和土层分别开挖堆放，开挖的耕植层应作为本段的耕植层回填。（5）开挖沟槽时，遇有管道、电缆、地下水构筑物或文物占迹，须予以保护，并及时与有关单位协同处理。2）管槽回填（1）在管道安装铺设完毕后应尽快回填，回填土中不应含有砾石及其它杂硬物体；对于农田、菜地等部位应先回填保护层，再回填耕植层。（2）管槽回填分二次进行：第一次，随着管道敷设的同时，用砂土或符合要求的原土回填管道两肋，每次回填厚度IO15cm,捣实后再回填第二层，直至回填到管顶以上IOCm处：回填时，管道下部与管底的间隙处必须填实：管道接口前后20Cm范围内不得回填，以
12、便观察试压时事故情况。第二次，在管道试压合格后大面积回填，宜在管道内充满水的情况下进行。管顶50Cm以上部分，可回填原土并夯实：采用机械回填时，耍从管道两侧同时回填，机械不得在管道上行驶；在管道整体试压前，管顶以上回填土厚度不应小于05m,以防试压时管道系统产生推移。（3）管道敷设在岩石地段时，需敷设IoCm厚细砂垫层；敷设在粘性土、砂性土、壤土地段时，可在人工清理找平后可直接敷设管道；遇有超挖或软基地段时，采用碎石回填，铺设IoCm厚粗砂垫层。3）管道穿越公路管道穿越一般公路均采用开槽埋管方式通过，埋管施工完成后，按同等级公路标准恢复。穿越公路应符合公路等部门要求，在公路挖沟埋管前，若需要按
13、照相关交通部门要求办理相关手续的需与交通部门配合完善相关手续。4）因工程量少，施工难度不大，故本工程沟槽采用人工开挖及人工回填。2、砂、碎石工程碎石垫层采用抗风化性能好，质地坚硬的砂岩料，单轴饱和抗压强度标准值不小于20MPa,最大粒径为80mm,粒径V5mm的颗粒含量45%55%,小于0.075mm的颗粒含量小于5%。3 .0kn生活用电可从附近城镇电网接入，同时准备柴油发电机组，以应急需。3）用水条件：本工程生活用水可从采用村镇供水，水质满足要求，施工用水直接从鸭子塘支沟抽取，经处理达标后使用。五、建筑材料（1）主体工程用混凝上采用自拌，所需骨科由公路运至各工区，综合运距约5.0km。（2
14、）钢筋、钢材在彭水县购买,木材由施工单位自行采购，由公路运输至工地,综合运距72.0km。（3）火工材料由彭水县公安局提供，全部由公路运输，综合运距72Okm（4）工程所需油料全部由梅子坡镇供应，公路运输至工地，综合运距7.5km。（5）其它生产物资，如办公用品、小型机械设备、小五金等由彭水县或梅子堤镇供应，公路运输至工地，综合运距7.5km。（6）生活物资，如粮食、蔬菜、食油、肉食品等从梅子娅镇采购，公路运输至工地，综合运距7.5kmo（7）施工供水采用鸭子塘支沟水为主要水源，其水质经处理达标后能满足生产生活需要。（8）施工用电从附近线路就近搭接至施工区，共需架设IOkV线路长约20km.（
15、9）工程区距彭水县约72.0km,彭水县内有较大规模的机械修配厂，具备机械设备的修配能力，可作为工程机修、汽修的主要依托。梅子垃镇也可以满足部分机械修配需求，可作为小型设备及临时汽修依托。当地剩余劳动力丰富，能为工程施工提供足够的劳动力。六、工程施工方法本工程主要为输水管道工程，涉及土石方工程、钢筋工程、混凝土工程、模板工程、砌体工程、抹灰工程、管网安装等。主要的施工方法及施工工艺如下：1.管槽开挖工程1）管槽开挖（1）管道沟槽开挖底宽应满足给排水管道施工及验收规范（GB50268-2008）的关要求,以利于管道敷设、接头连接操作要求。（2）管槽开挖边坡按临时边坡考虑，结合本地区的地质情况，岩石地层采用垂直开挖；土质边坡为1：0.5o（
