《焊缝的强度介绍.docx》由会员分享，可在线阅读，更多相关《焊缝的强度介绍.docx（3页珍藏版）》请在第壹文秘上搜索。

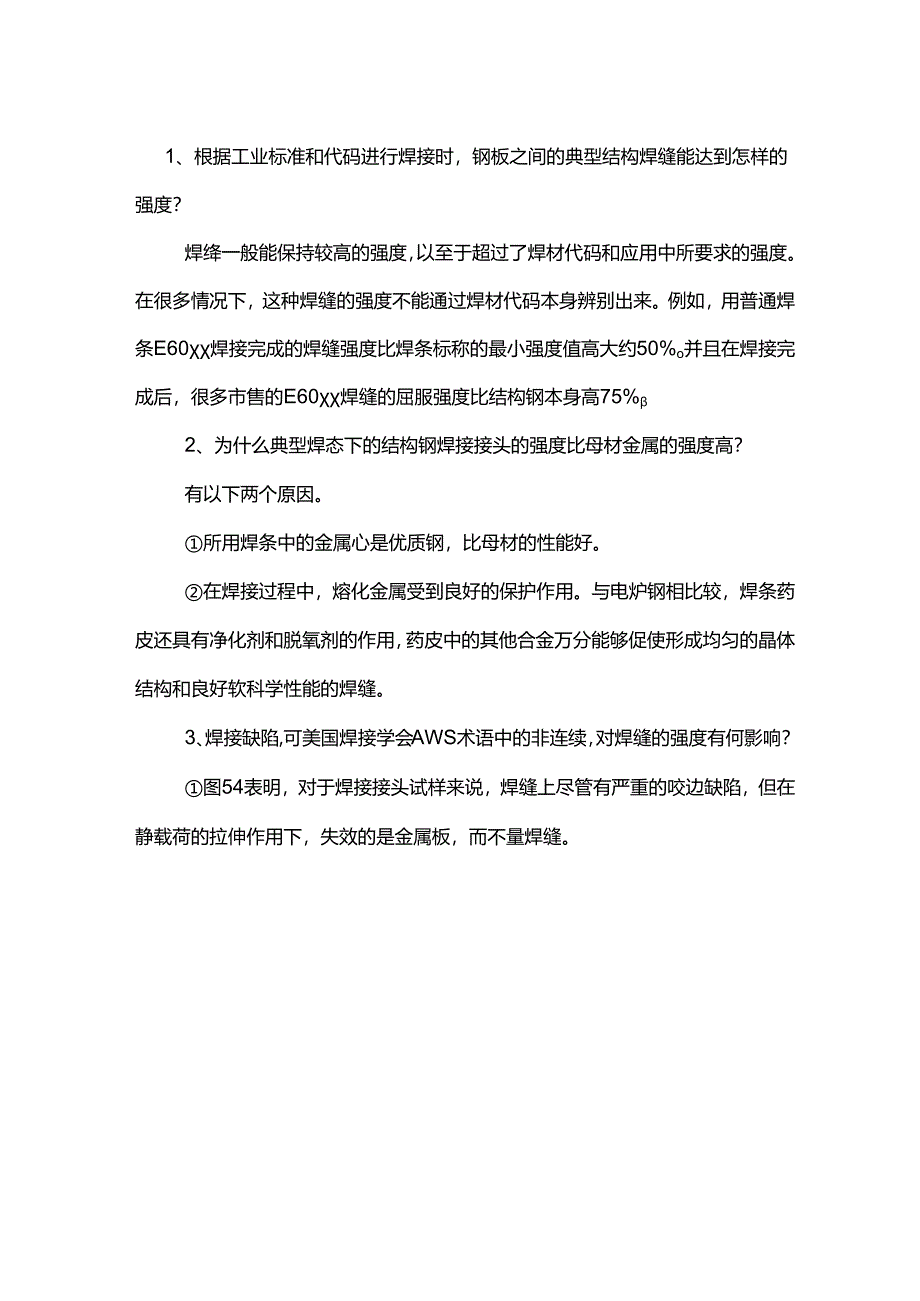

1、1、根据工业标准和代码进行焊接时，钢板之间的典型结构焊缝能达到怎样的强度？焊绛一般能保持较高的强度，以至于超过了焊材代码和应用中所要求的强度。在很多情况下，这种焊缝的强度不能通过焊材代码本身辨别出来。例如，用普通焊条E60焊接完成的焊缝强度比焊条标称的最小强度值高大约50%o并且在焊接完成后，很多市售的E60焊缝的屈服强度比结构钢本身高75%2、为什么典型焊态下的结构钢焊接接头的强度比母材金属的强度高？有以下两个原因。所用焊条中的金属心是优质钢，比母材的性能好。在焊接过程中，熔化金属受到良好的保护作用。与电炉钢相比较，焊条药皮还具有净化剂和脱氧剂的作用，药皮中的其他合金万分能够促使形成均匀的晶

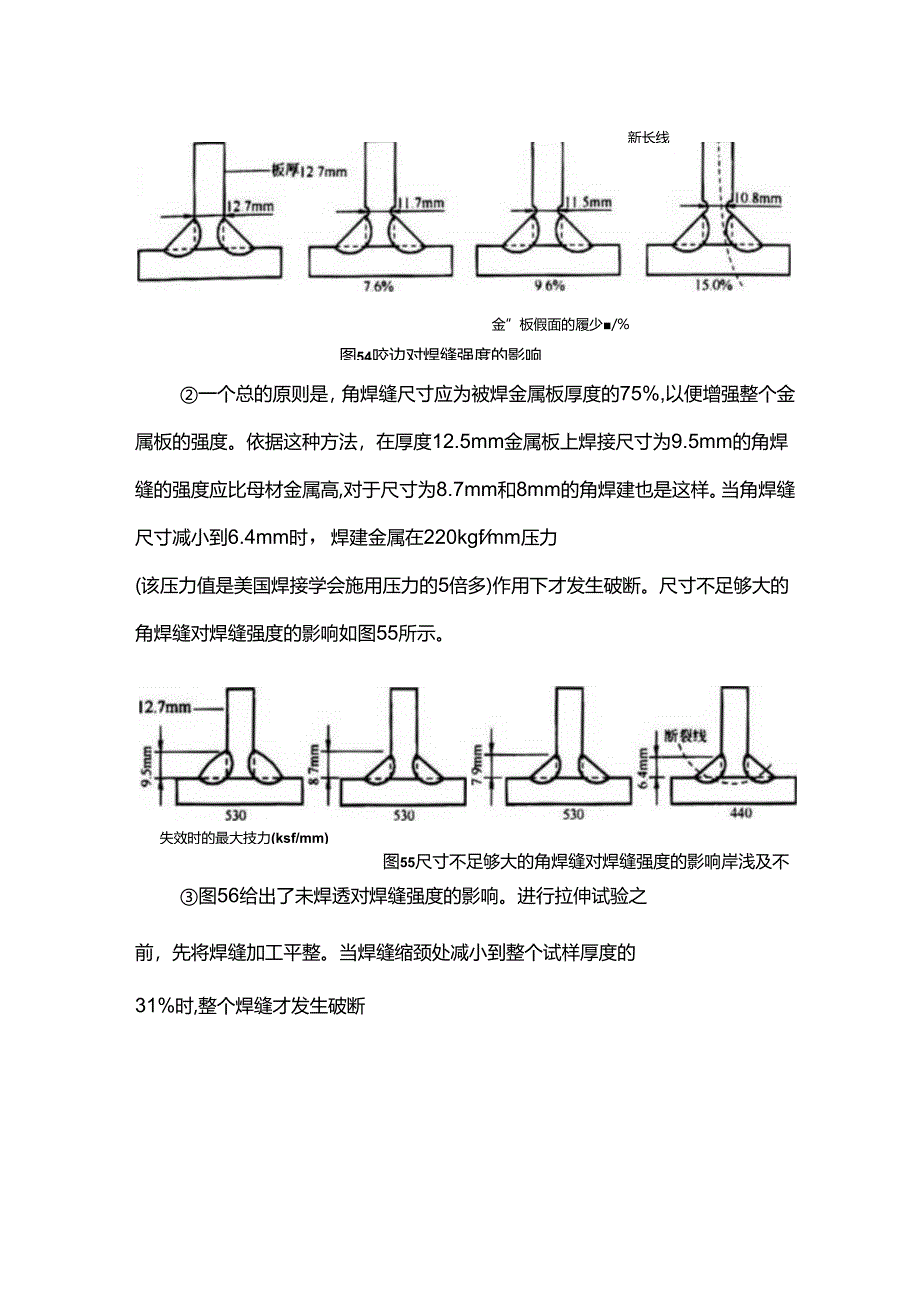

2、体结构和良好软科学性能的焊缝。3、焊接缺陷,可美国焊接学会AWS术语中的非连续，对焊缝的强度有何影响？图54表明，对于焊接接头试样来说，焊缝上尽管有严重的咬边缺陷，但在静载荷的拉伸作用下，失效的是金属板，而不量焊缝。新长线金”板假面的履少/%图54咬边对焊缝强度的影响一个总的原则是，角焊缝尺寸应为被焊金属板厚度的75%,以便增强整个金属板的强度。依据这种方法，在厚度12.5mm金属板上焊接尺寸为9.5mm的角焊缝的强度应比母材金属高,对于尺寸为8.7mm和8mm的角焊建也是这样。当角焊缝尺寸减小到6.4mm时，焊建金属在220kgfmm压力(该压力值是美国焊接学会施用压力的5倍多)作用下才发生

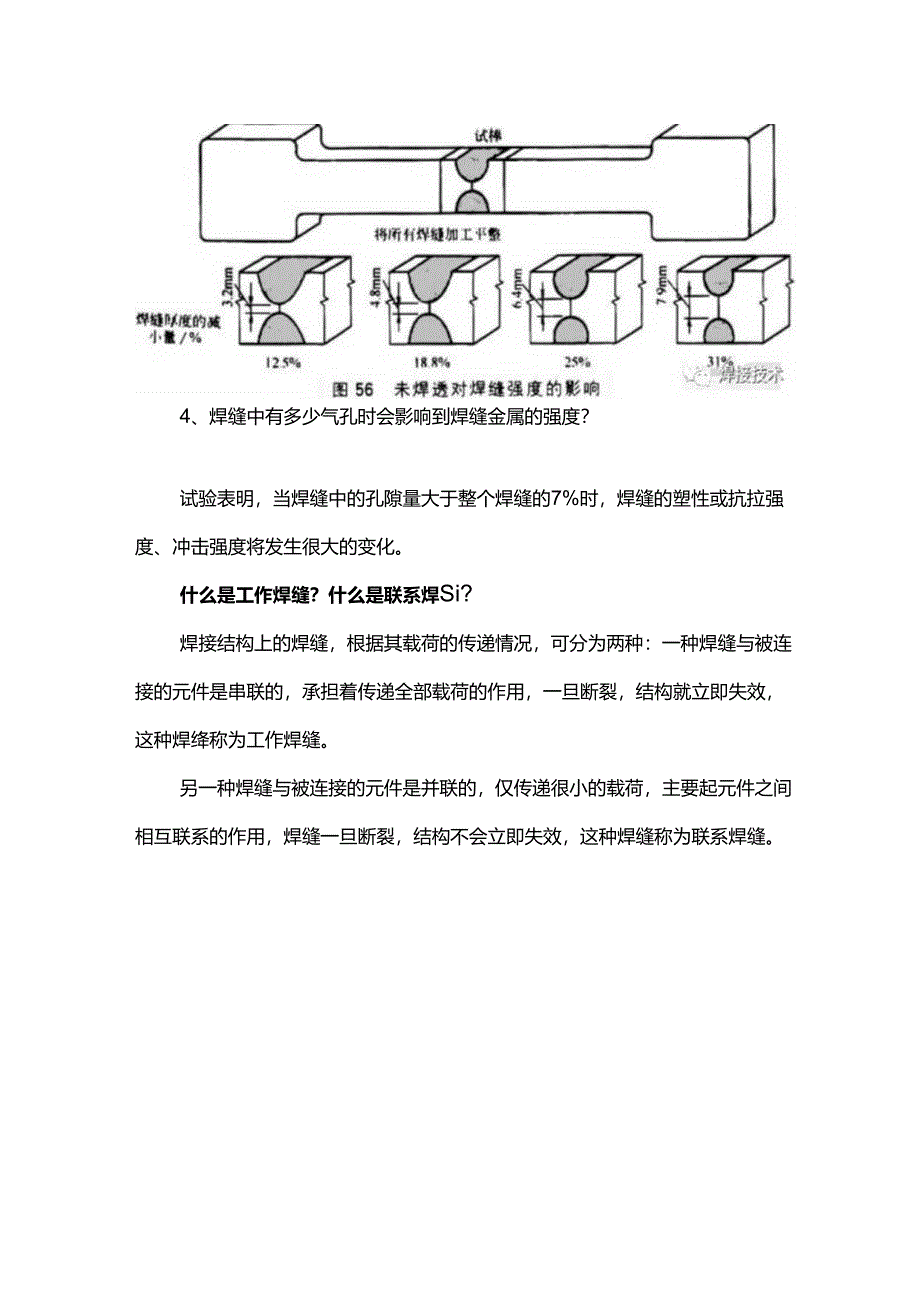

3、破断。尺寸不足够大的角焊缝对焊缝强度的影响如图55所示。失效时的最大技力(ksf/mm)图55尺寸不足够大的角焊缝对焊缝强度的影响岸浅及不图56给出了未焊透对焊缝强度的影响。进行拉伸试验之前，先将焊缝加工平整。当焊缝缩颈处减小到整个试样厚度的31%时,整个焊缝才发生破断4、焊缝中有多少气孔时会影响到焊缝金属的强度？试验表明，当焊缝中的孔隙量大于整个焊缝的7%时，焊缝的塑性或抗拉强度、冲击强度将发生很大的变化。什么是工作焊缝？什么是联系焊Si?焊接结构上的焊缝，根据其载荷的传递情况，可分为两种：一种焊缝与被连接的元件是串联的，承担着传递全部载荷的作用，一旦断裂，结构就立即失效，这种焊绛称为工作焊缝。另一种焊缝与被连接的元件是并联的，仅传递很小的载荷，主要起元件之间相互联系的作用，焊缝一旦断裂，结构不会立即失效，这种焊缝称为联系焊缝。
