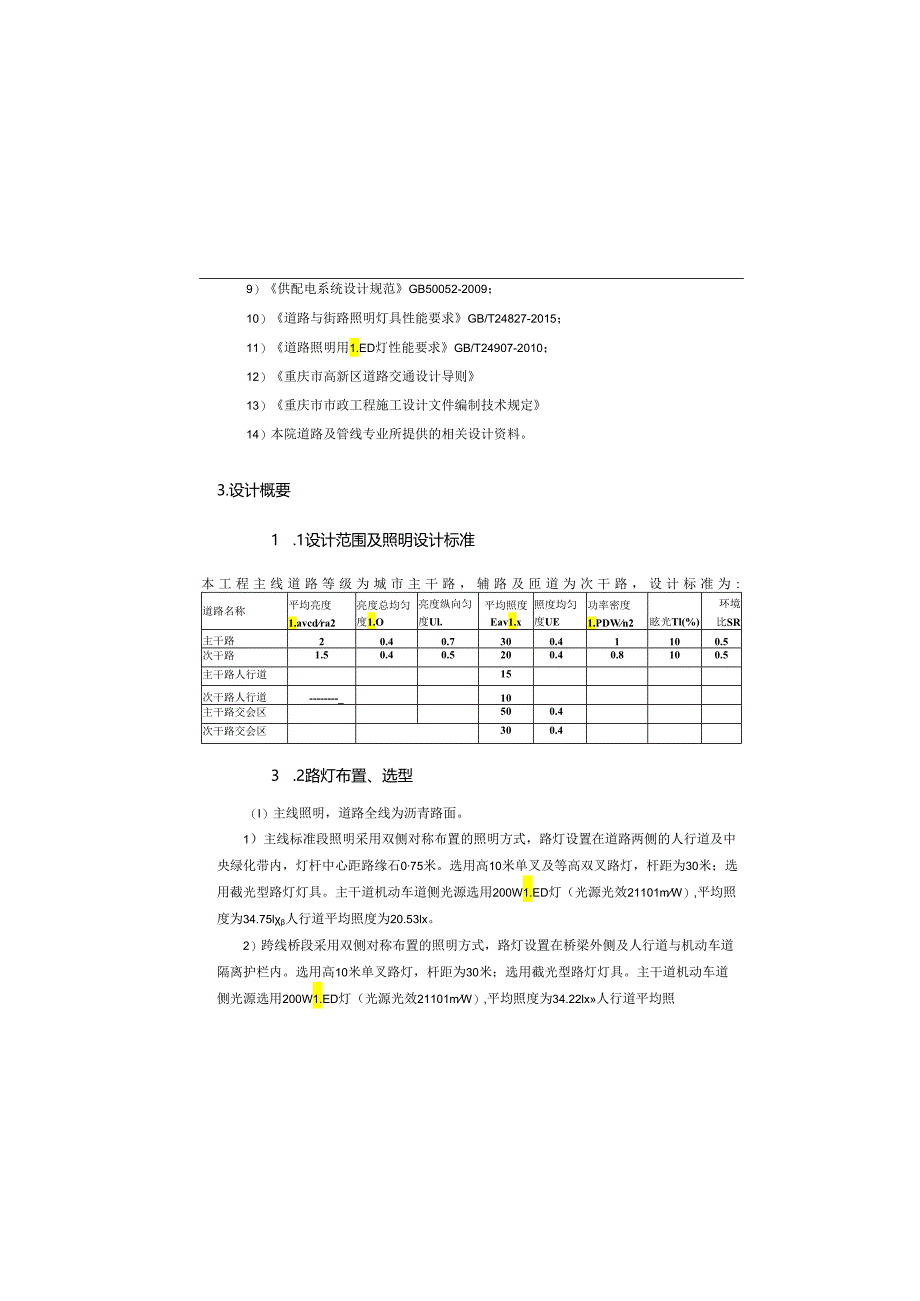

1、9）供配电系统设计规范GB50052-2009；10）道路与街路照明灯具性能要求GB/T24827-2015；11）道路照明用1.ED灯性能要求GB/T24907-2010；12）重庆市高新区道路交通设计导则13）重庆市市政工程施工设计文件编制技术规定14）本院道路及管线专业所提供的相关设计资料。3.设计概要1 .1设计范围及照明设计标准本工程主线道路等级为城市主干路，辅路及匝道为次干路，设计标准为:道路名称平均亮度1.avcdra2亮度总均匀度1.O亮度纵向匀度Ul.平均照度Eav1.x照度均匀度UE功率密度1.PDWn2眩光Tl(%)环境比SR主干路20.40.7300.41100.5次干
2、路1.50.40.5200.40.8100.5主干路人行道15次干路人行道_10主干路交会区500.4次干路交会区300.43 .2路灯布置、选型（I）主线照明，道路全线为沥青路面。1）主线标准段照明采用双侧对称布置的照明方式，路灯设置在道路两侧的人行道及中央绿化带内，灯杆中心距路缘石075米。选用高10米单叉及等高双叉路灯，杆距为30米；选用截光型路灯灯具。主干道机动车道侧光源选用200W1.ED灯（光源光效21101mW）,平均照度为34.75l人行道平均照度为20.53lx。2）跨线桥段采用双侧对称布置的照明方式，路灯设置在桥梁外侧及人行道与机动车道隔离护栏内。选用高10米单叉路灯，杆距

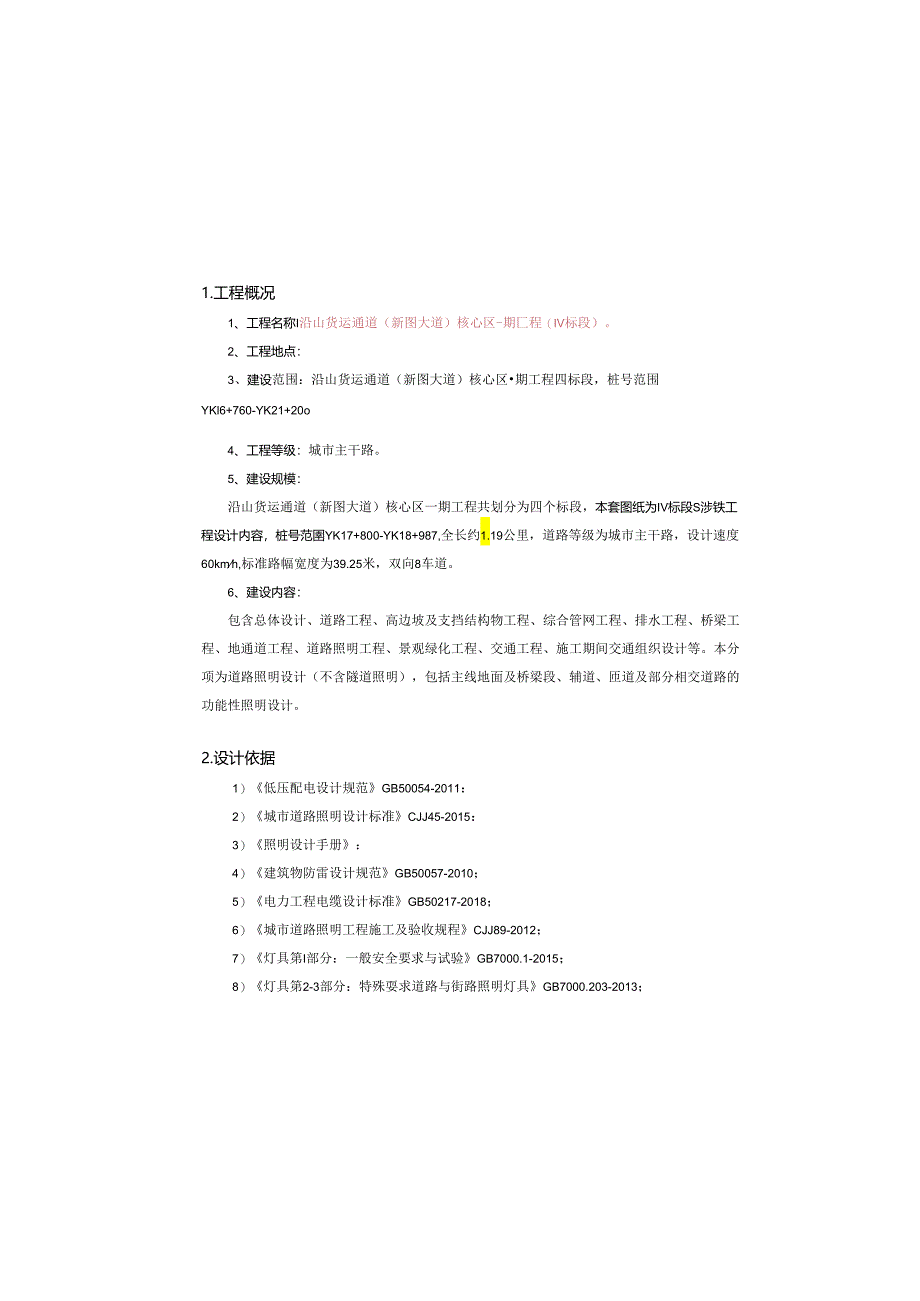

3、为30米；选用截光型路灯灯具。主干道机动车道侧光源选用200W1.ED灯（光源光效21101mW）,平均照度为34.22lx人行道平均照1.工程概况1、工程名称I沿山货运通道（新图大道）核心区-期匚程（IV标段）。2、工程地点：3、建设范围：沿山货运通道（新图大道）核心区期工程四标段，桩号范围YKl6+760-YK21+20o4、工程等级：城市主干路。5、建设规模：沿山货运通道（新图大道）核心区一期工程共划分为四个标段，本套图纸为IV标段S涉铁工程设计内容，桩号范圉YK17+800-YK18+987,全长约1.19公里，道路等级为城市主干路，设计速度60kmh,标准路幅宽度为39.25米，双向
4、8车道。6、建设内容：包含总体设计、道路工程、高边坡及支挡结构物工程、综合管网工程、排水工程、桥梁工程、地通道工程、道路照明工程、景观绿化工程、交通工程、施工期间交通组织设计等。本分项为道路照明设计（不含隧道照明），包括主线地面及桥梁段、辅道、匝道及部分相交道路的功能性照明设计。2.设计依据1）低压配电设计规范GB50054-2011：2）城市道路照明设计标准CJJ45-2015：3）照明设计手册：4）建筑物防雷设计规范GB50057-2010；5）电力工程电缆设计标准GB50217-2018；6）城市道路照明工程施工及验收规程CJJ89-2012；7）灯具第I部分：一般安全要求与试验GB70

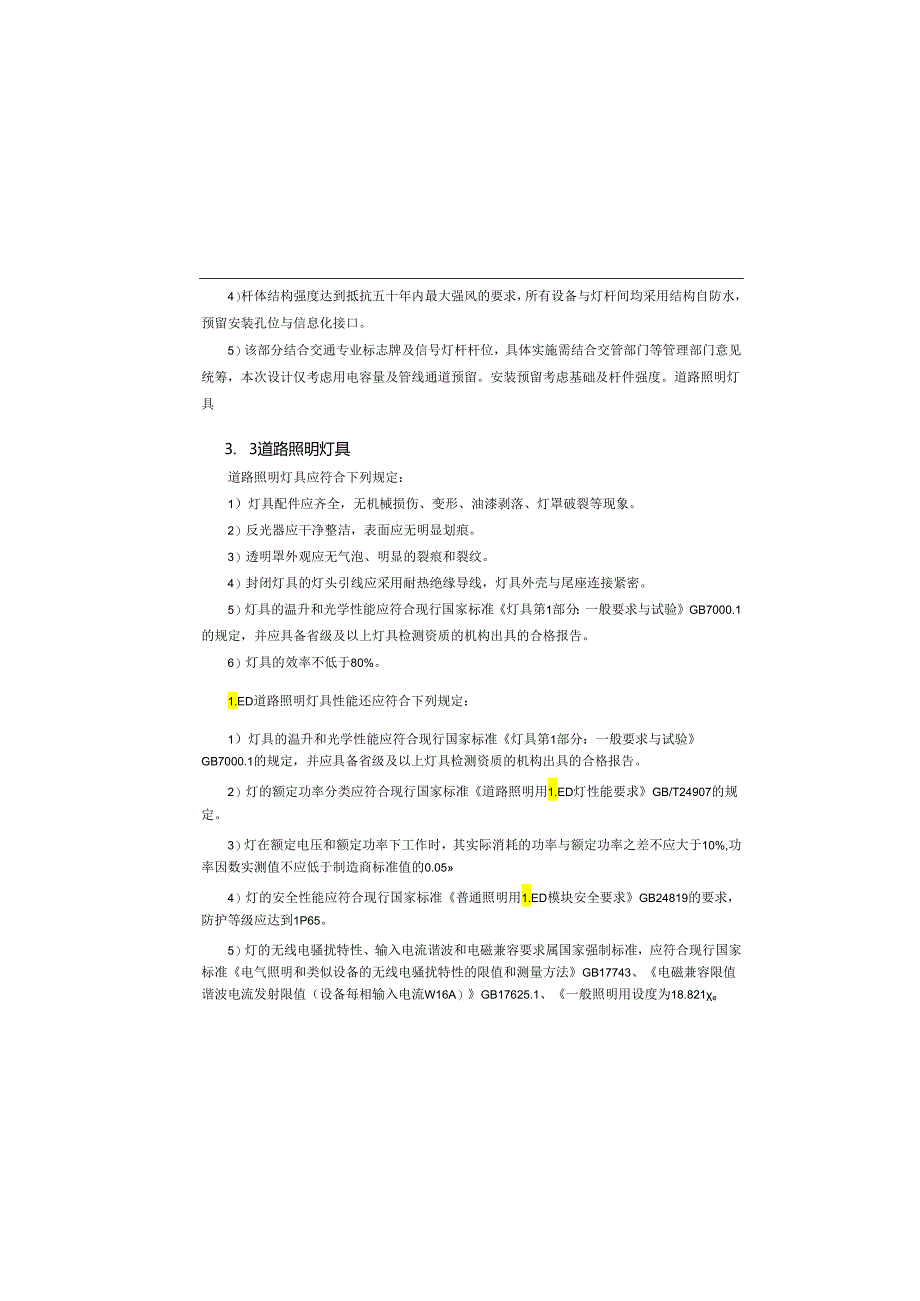

5、00.1-2015；8）灯具第2-3部分：特殊耍求道路与街路照明灯具GB7000.203-2013；4）杆体结构强度达到抵抗五十年内最大强风的要求，所有设备与灯杆间均采用结构自防水，预留安装孔位与信息化接口。5）该部分结合交通专业标志牌及信号灯杆杆位，具体实施需结合交管部门等管理部门意见统筹，本次设计仅考虑用电容量及管线通道预留。安装预留考虑基础及杆件强度。道路照明灯具3. 3道路照明灯具道路照明灯具应符合下列规定：1）灯具配件应齐全，无机械损伤、变形、油漆剥落、灯罩破裂等现象。2）反光器应干净整洁，表面应无明显划痕。3）透明罩外观应无气泡、明显的裂痕和裂纹。4）封闭灯具的灯头引线应采用耐热绝
6、缘导线，灯具外壳与尾座连接紧密。5）灯具的温升和光学性能应符合现行国家标准灯具第1部分：一般要求与试验GB7000.1的规定，并应具备省级及以上灯具检测资质的机构出具的合格报告。6）灯具的效率不低于80%。1.ED道路照明灯具性能还应符合下列规定：1）灯具的温升和光学性能应符合现行国家标准灯具第1部分：一般要求与试验GB7000.1的规定，并应具备省级及以上灯具检测资质的机构出具的合格报告。2）灯的额定功率分类应符合现行国家标准道路照明用1.ED灯性能要求GB/T24907的规定。3）灯在额定电压和额定功率下工作时，其实际消耗的功率与额定功率之差不应大于10%,功率因数实测值不应低于制造商标准
7、值的0.054）灯的安全性能应符合现行国家标准普通照明用1.ED模块安全要求GB24819的要求，防护等级应达到1P65。5）灯的无线电骚扰特性、输入电流谐波和电磁兼容要求属国家强制标准，应符合现行国家标准电气照明和类似设备的无线电骚扰特性的限值和测量方法GB17743、电磁兼容限值谐波电流发射限值（设备每相输入电流W16A）GB17625.1、一般照明用设度为18.821e道路加宽段及交叉口处适当提高照度标准采取减小路灯间距或增加灯具功率相结合的措施。根据道路渠化情况，采取减小路灯间距或增加灯具功率相结合的措施或采用16米半高杆灯加强照明。道路加宽或半径小于IKm转弯段采取减小路灯间距或增加
8、灯具功率相结合的措施，起到加强照明作用。灯杆基础和灯具接线盒应采取防盗措施。灯杆均为圆锥型金属灯杆，灯杆内外应热镀锌防腐处理。（3）机动车道平均照度（Eav）计算公式：其中：N为与排列方式有关的数值，路灯单侧或双侧交错布置时，N=I5路灯双侧对称布置时，N=2（有中分带时，按单侧布置计算，N=D;中为灯具光通量，1m；K为维护系数；I；为利用系数：S为杆距，m：W为机动车道宽度，m机动车道的照明功率密度值（1.PD）的计算公式：p1.PD=（W/zn2）SB其中：PjS为光源计算功率，W：S为杆距，m：B为车行道宽度。（4）多杆合一1）在满足业务功能要求和结构安全的前提下，原则上只保留交通杆、
9、路灯杆和信息牌（“两杆牌”），其他杆牌律整合到“两杆一牌”上，不再单独设置，同时注意所有合杆设施应避免相互遮挡。2）独立设置杆件与相邻综合杆间距宜大于Ioin,且与道路景观相协调。3）智能化系统前端设备结合多功能杆安装，并考虑预留5G微基站安装位置。I16I负荷率nR）I67.23%I（1）变压器负荷率按W70%选择，本工程I台变压器都设置315KVA,。2）照明供电电缆的电压损失须满足在正常运行情况下，照明灯具端电乐维持在额定电压的95%1O5%,（3）无功补偿：采用1.ED灯具，单灯功率因数0.95以上，箱变再设集中补偿，补偿后的功率因数达到0.95。（4） 电能计量：采用箱变低压侧处集中
10、计量。3.5缆线配置I）本工程选用YJv-0.6lkV-5X4YjV-0.6lkV-5X25及YJV-0.6lk”5X35电缆，灯具的分支线与照明干线的接线方式采用路灯接线端子排分线方式，灯具的接线顺序为：U,V,W,U,V,谭的三相跳接顺序，保证三相负荷平衡。2）智慧路灯根据系统供配电线路及通讯线路容量，本智慧路灯根据系统供配电线路及通讯线路容量：本工程地面段沿线共敷设6孔排管（路灯电缆1孔、基站电源1孔、监控及其他智能化设备电源1孔、通讯线1孔，动力电缆及通讯线缆各备用I孔），每杆路灯均设置一个手孔井，以便后期管线敷设。本工程桥梁段沿线共敷设4孔排管，排管预埋敷设于桥梁栏杆基础内（路灯电缆
11、1孔、基站电源1孔、监控及其他智能化设备电源1孔、通讯线1孔），每杆路灯均设置个接线盒，以便后期管线敷设。工程管线采用DNlOO取向抗老化环保共挤CRBO管，过机动车道采用8孔排管DNlOO取向抗老化环保共挤CNRBO管包封敷设。本次工程埋地管道敷设包含了预留远期景观和交通监控制及智慧灯杆搭载的其他智慧系统管道以备后期穿线用。3）管线敷设在人行道下埋深不应小于0.5m,在绿地和车行道下埋深不应小于0.7m4）在路灯管线中预留8#铁丝，便于后期穿线。5）在每处灯杆旁均设置一个管线检查井：在电缆保护管过街处，其两端均设置检查井。灯杆旁检查井规格位600X600X1000手孔，过街管两端及箱变出线处
12、设置手孔为备电磁兼容抗扰度要求GB/T18595的规定。6)光通维持率在燃点300Oh时不应低于96%,在燃点600Oh时不应低于92%,同一批次的光源色温应一致。7)灯的光度分布应符合现行行业标准城市道路照明设计标准CJJ45规定的道路照明标准值的要求，供应商应完整提供灯的光学数据等计算资料。宜采用分体式道路照明用1.ED灯具，对于分体式1.印灯中可替换的1.ED部件或模块光源，应符合现行国家标准普通照明用1.ED模块性能要求GB/T24823和普通照明用1.ED模块安全要求GB24819的规定。3.4电源设置本次道路照明设计范围为箱变至配电终端，箱变进线前端部分由供电部门解决，本次设计仅考
13、虑费用暂估。箱变预留景观照明、广告灯箱、交通用电、公安监控、5G微基站、智慧灯杆,负荷等级为三级。根据片区路网规划，本工程设台路灯箱变馈电，同时各配置1台路灯控制柜。包台箱变供电半径控制在800米左右。路灯箱变为本工程路灯及周围道路照明、景观照明、广告灯箱、交通用电、公安监控、5G微基站、智慧灯杆其他搭载模块及下穿通道等用电提供电源。本工程道路照明用电负荷为三级负荷，采用IOkV单回路进线的形式。各箱变负荷计算如下:序号名称10#箱变1总设备容量(kW)201.22功能照明(kW)91.23需要系数14景观照明预留负荷(kW)305需要系数16其它预留负荷(kW)807需要系数18补偿前平均功
14、率因数0.859补偿前视在功率(kVA)236.7110补偿前无功功率(kvar)124.6911补偿后平均功率因数0.9512补偿后视在功率(kVA)211.7913无功补偿总容量(kvar)58.5615变压器容量(kV)315每个终端控制器的信息，反馈到上位机管理软件，实现对现场的实时监控。（I）单灯控制器技术参数1）本项目单灯控制器需安装在灯具中；2）一路或二路O-IOV电压调光信号输出接口和一路PWM调光信号输出接口3）电力线载波信号接收灵敏度高达一60dB1.电力线载波通信速率IM以上4）报警功能（欠载、异常开灯等报警）5）外壳内濯胶，防水等级IP656）具有PWM和DCoTOV方式20段调光策略；7）具有单光源电压、电流、功率测量功能；8）工业级设计，工作温度范围：一40+85*C9）单灯控制器电气安全测试单灯控制海满足GB19510.1-2009灯的控制装置第1部分：一般要求和安全要求和GB19510.12-2005灯的控制装餐第12部分:与灯具联用的杂类电子线路；满足标准GB4943.1-2011信息技术设备安全第1部分:通用要求1.7标记和说明、5.1接触电流、5.2抗电强度。10）单灯控制器电磁兼容性1、符合GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验标准，表1中等级3要求：2、符合GB/T17626
