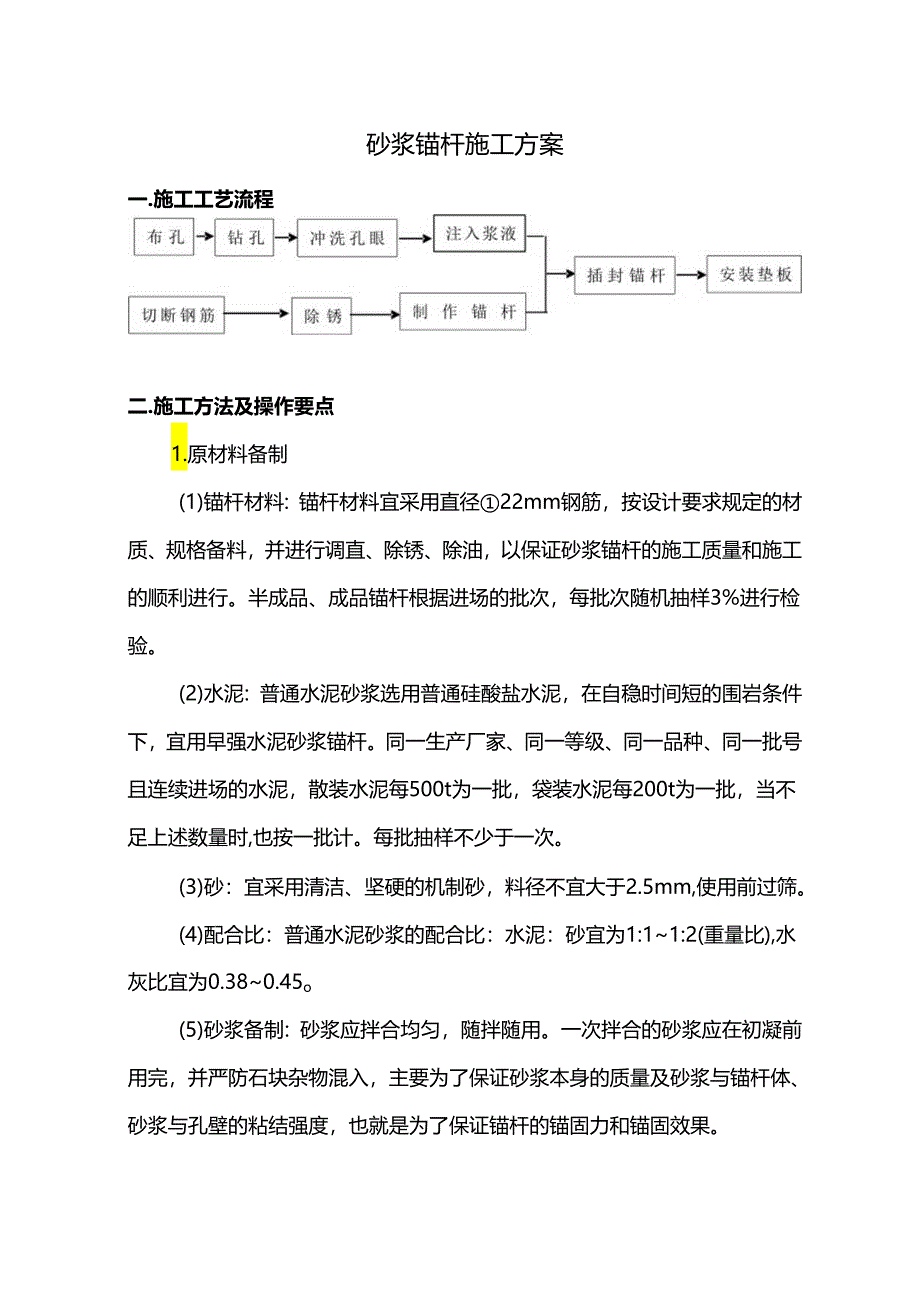

1、砂浆锚杆施工方案一.施工工艺流程二.施工方法及操作要点1.原材料备制(1)锚杆材料:锚杆材料宜采用直径22mm钢筋,按设计要求规定的材质、规格备料,并进行调直、除锈、除油,以保证砂浆锚杆的施工质量和施工的顺利进行。半成品、成品锚杆根据进场的批次,每批次随机抽样3%进行检验。(2)水泥:普通水泥砂浆选用普通硅酸盐水泥,在自稳时间短的围岩条件下,宜用早强水泥砂浆锚杆。同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥,散装水泥每500t为一批,袋装水泥每200t为一批,当不足上述数量时,也按一批计。每批抽样不少于一次。(3)砂:宜采用清洁、坚硬的机制砂,料径不宜大于2.5mm,使用前过筛。

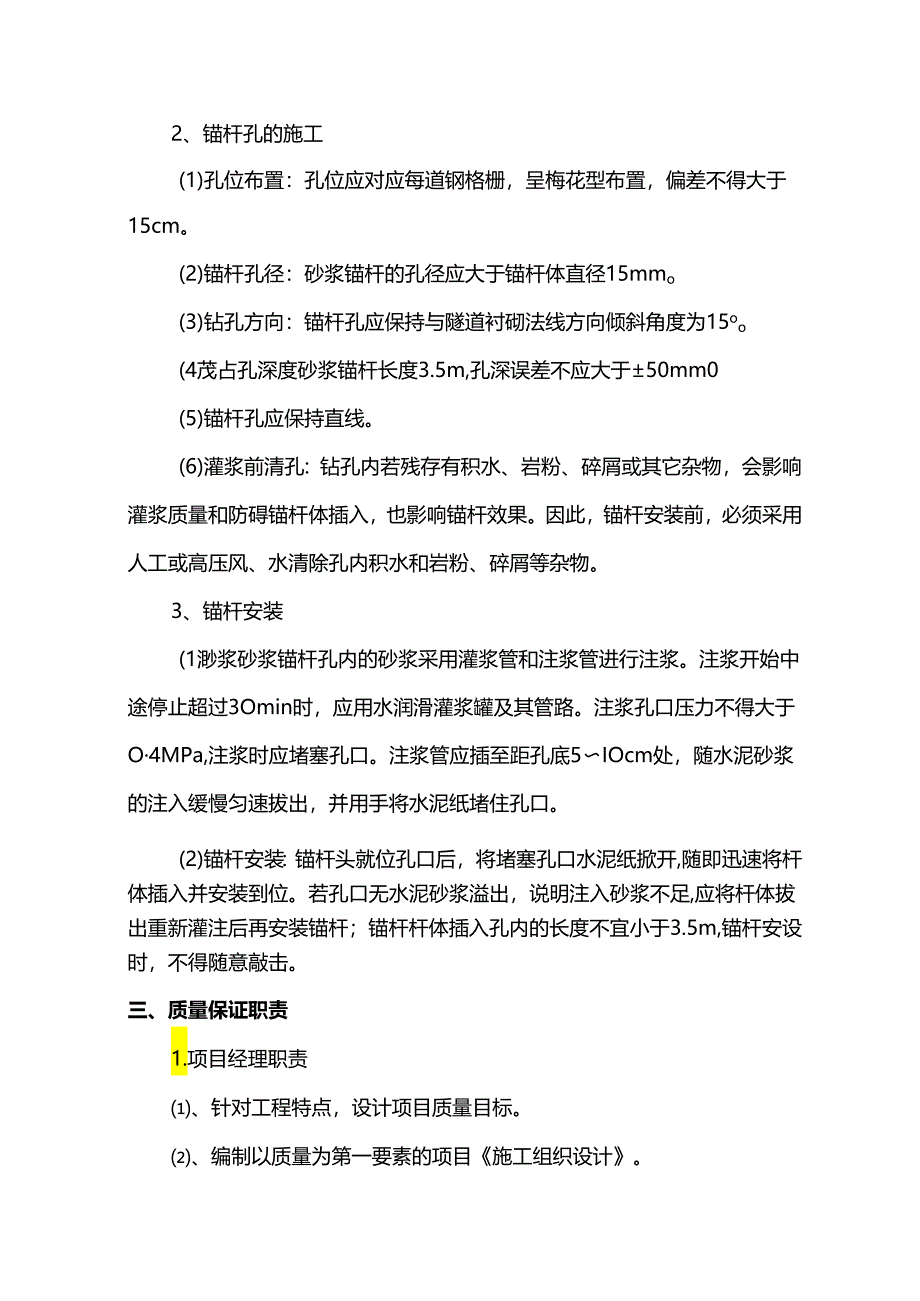

2、(4)配合比:普通水泥砂浆的配合比:水泥:砂宜为1:11:2(重量比),水灰比宜为0.380.45o(5)砂浆备制:砂浆应拌合均匀,随拌随用。一次拌合的砂浆应在初凝前用完,并严防石块杂物混入,主要为了保证砂浆本身的质量及砂浆与锚杆体、砂浆与孔壁的粘结强度,也就是为了保证锚杆的锚固力和锚固效果。2、锚杆孔的施工(1)孔位布置:孔位应对应每道钢格栅,呈梅花型布置,偏差不得大于15cm。(2)锚杆孔径:砂浆锚杆的孔径应大于锚杆体直径15mmo(3)钻孔方向:锚杆孔应保持与隧道衬砌法线方向倾斜角度为15oo(4茂占孔深度砂浆锚杆长度3.5m,孔深误差不应大于50mm0(5)锚杆孔应保持直线。(6)灌浆
3、前清孔:钻孔内若残存有积水、岩粉、碎屑或其它杂物,会影响灌浆质量和防碍锚杆体插入,也影响锚杆效果。因此,锚杆安装前,必须采用人工或高压风、水清除孔内积水和岩粉、碎屑等杂物。3、锚杆安装(1渺浆砂浆锚杆孔内的砂浆采用灌浆管和注浆管进行注浆。注浆开始中途停止超过3Omin时,应用水润滑灌浆罐及其管路。注浆孔口压力不得大于O4MPa,注浆时应堵塞孔口。注浆管应插至距孔底5IOcm处,随水泥砂浆的注入缓慢匀速拔出,并用手将水泥纸堵住孔口。(2)锚杆安装:锚杆头就位孔口后,将堵塞孔口水泥纸掀开,随即迅速将杆体插入并安装到位。若孔口无水泥砂浆溢出,说明注入砂浆不足,应将杆体拔出重新灌注后再安装锚杆;锚杆杆

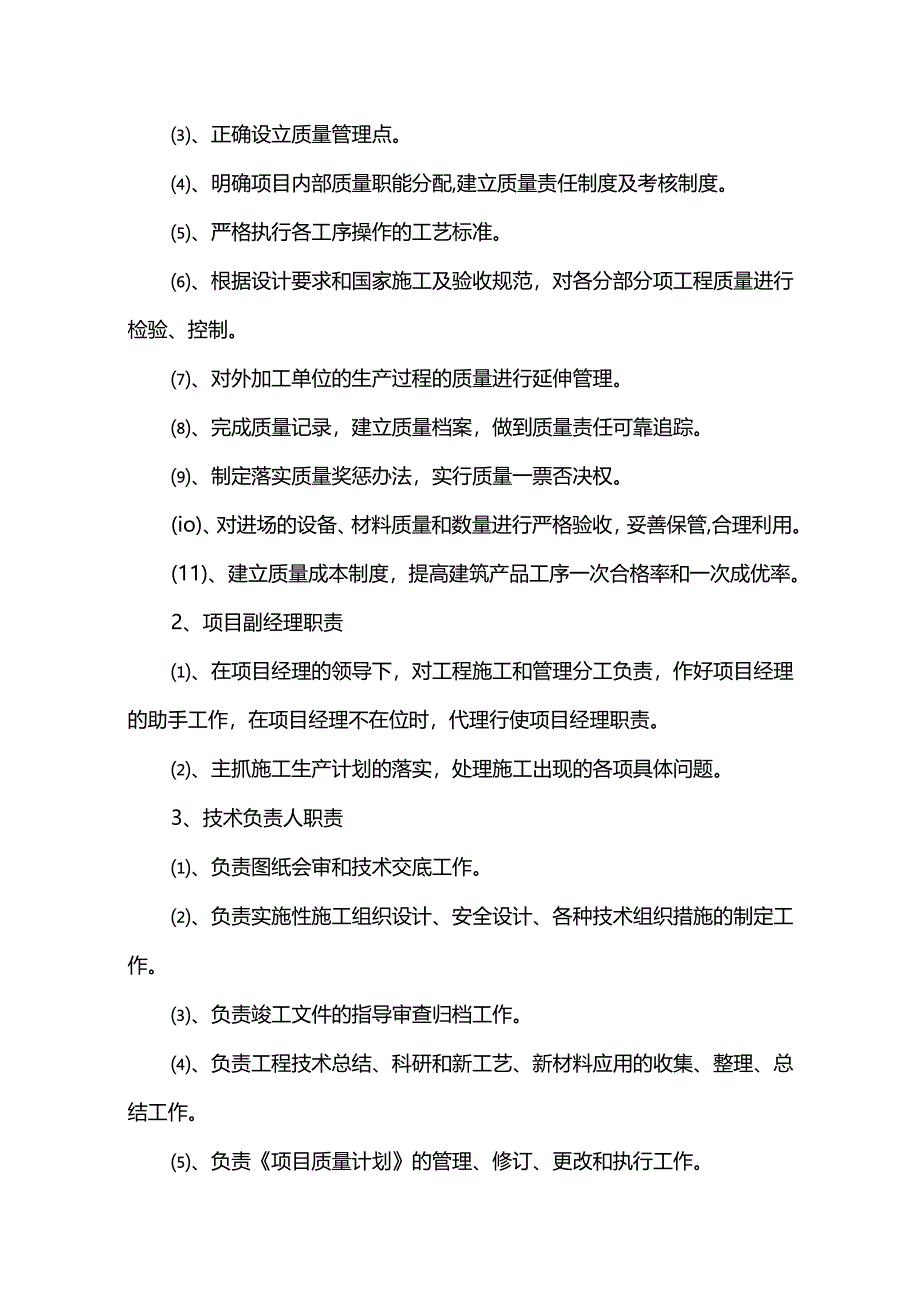

4、体插入孔内的长度不宜小于3.5m,锚杆安设时,不得随意敲击。三、质量保证职责1.项目经理职责、针对工程特点,设计项目质量目标。、编制以质量为第一要素的项目施工组织设计。、正确设立质量管理点。、明确项目内部质量职能分配,建立质量责任制度及考核制度。、严格执行各工序操作的工艺标准。、根据设计要求和国家施工及验收规范,对各分部分项工程质量进行检验、控制。、对外加工单位的生产过程的质量进行延伸管理。、完成质量记录,建立质量档案,做到质量责任可靠追踪。、制定落实质量奖惩办法,实行质量一票否决权。(io)、对进场的设备、材料质量和数量进行严格验收,妥善保管,合理利用。(11)、建立质量成本制度,提高建筑产
5、品工序一次合格率和一次成优率。2、项目副经理职责、在项目经理的领导下,对工程施工和管理分工负责,作好项目经理的助手工作,在项目经理不在位时,代理行使项目经理职责。、主抓施工生产计划的落实,处理施工出现的各项具体问题。3、技术负责人职责、负责图纸会审和技术交底工作。、负责实施性施工组织设计、安全设计、各种技术组织措施的制定工作。、负责竣工文件的指导审查归档工作。、负责工程技术总结、科研和新工艺、新材料应用的收集、整理、总结工作。、负责项目质量计划的管理、修订、更改和执行工作。、负责施工管理和技术管理中的作业指导书编制、更改、实施工作。、负责统计技术的运用管理和指导工作。4、测量负责人职责定期对测
6、量仪器进行检验,认真做好定期巡视线的桩点保护情况,防止破坏丢失。5、材料负责人职责按照项目经理部上报的计划落实材料的供应,向质量负责人提供合格证,材质单等,明确材料的类别、型号、等级,安排存放地点,方法。6、试验负责人职责、负责原材料、构件、配件和施工过程的检验、试验工作,保管试验报告。对试验不合格的产品,及时上报总工、质检工程师,分析原因,通知施工班组改正。、负责纠正措施所必须的试验工作,保管试验报告。、负责试验设备的校准、标识、保养与管理。7、质量负责人职责参加方案的制定,主持隐蔽工程验收,进行竣工资料的整理。参加竣工验收,为完成质量目标,对施工队提出相应的质量要求,明确采用的质量标准。8、施工作业队负责人职责服从项目部工作安排,严格按技术规范施工,严格执行质量检验制度,将隐患控制在施工过程中。
