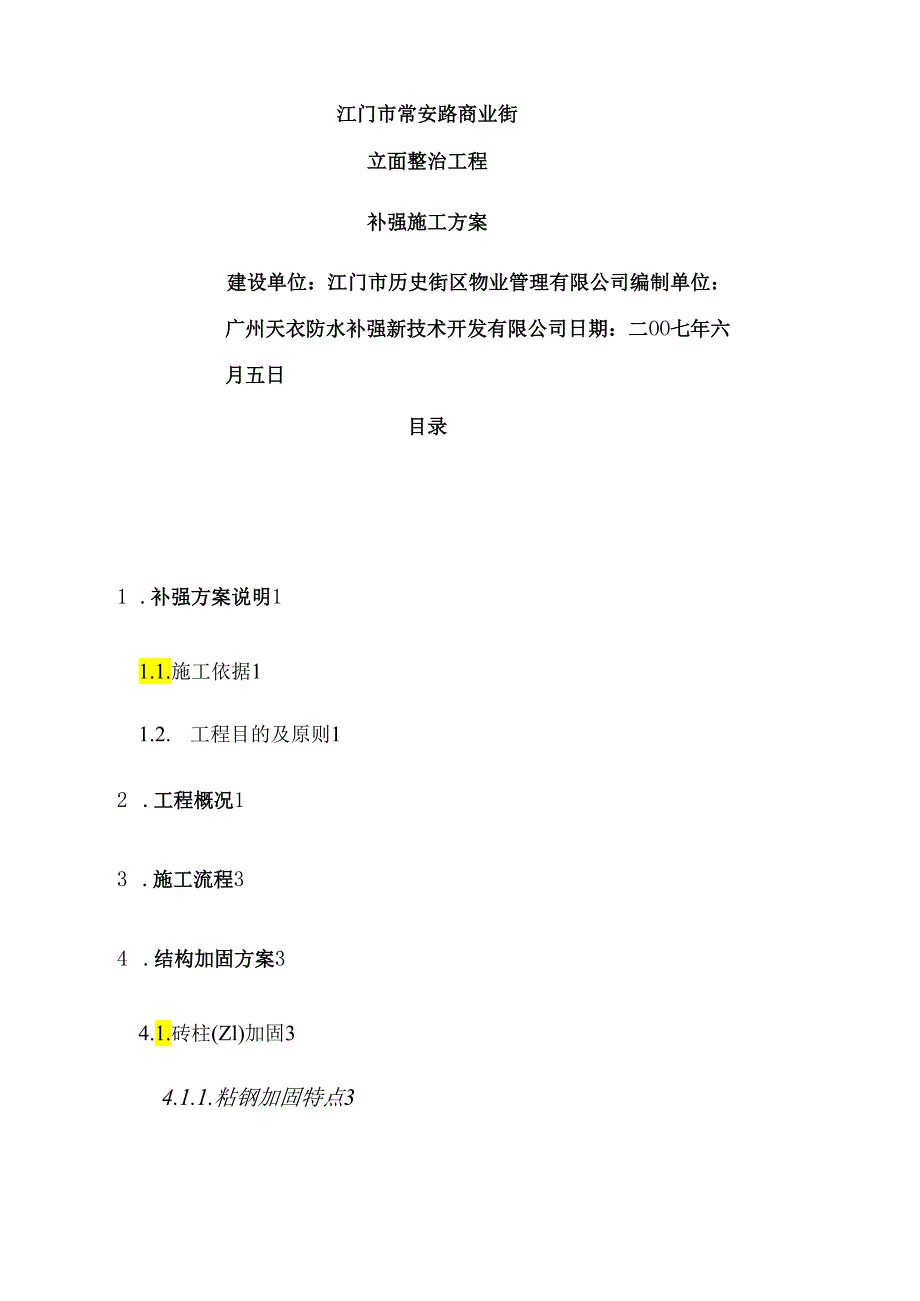

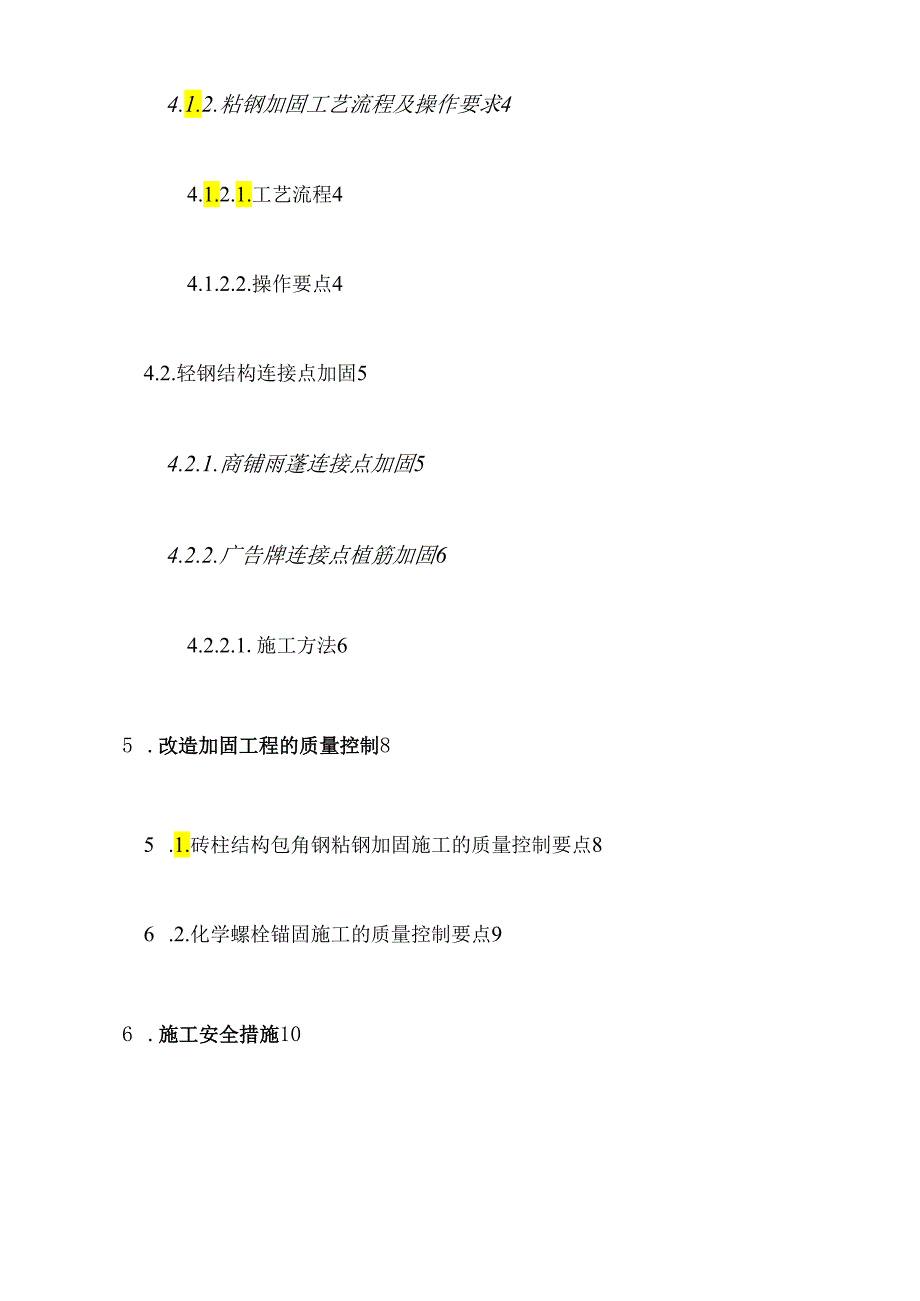

1、江门市常安路商业街立面整治工程补强施工方案建设单位：江门市历史街区物业管理有限公司编制单位：广州天衣防水补强新技术开发有限公司日期：二OO七年六月五日目录1 .补强方案说明11.1.施工依据11.2. 工程目的及原则12 .工程概况13 .施工流程34 .结构加固方案34.1.砖柱(Zl)加固34.1.1.粘钢加固特点34.1.2.粘钢加固工艺流程及操作要求44.1.2.1.工艺流程44.1.2.2.操作要点44.2.轻钢结构连接点加固54.2.1.商铺雨蓬连接点加固54.2.2.广告牌连接点植筋加固64.2.2.1.施工方法65 .改造加固工程的质量控制85 .1.砖柱结构包角钢粘钢加固施工

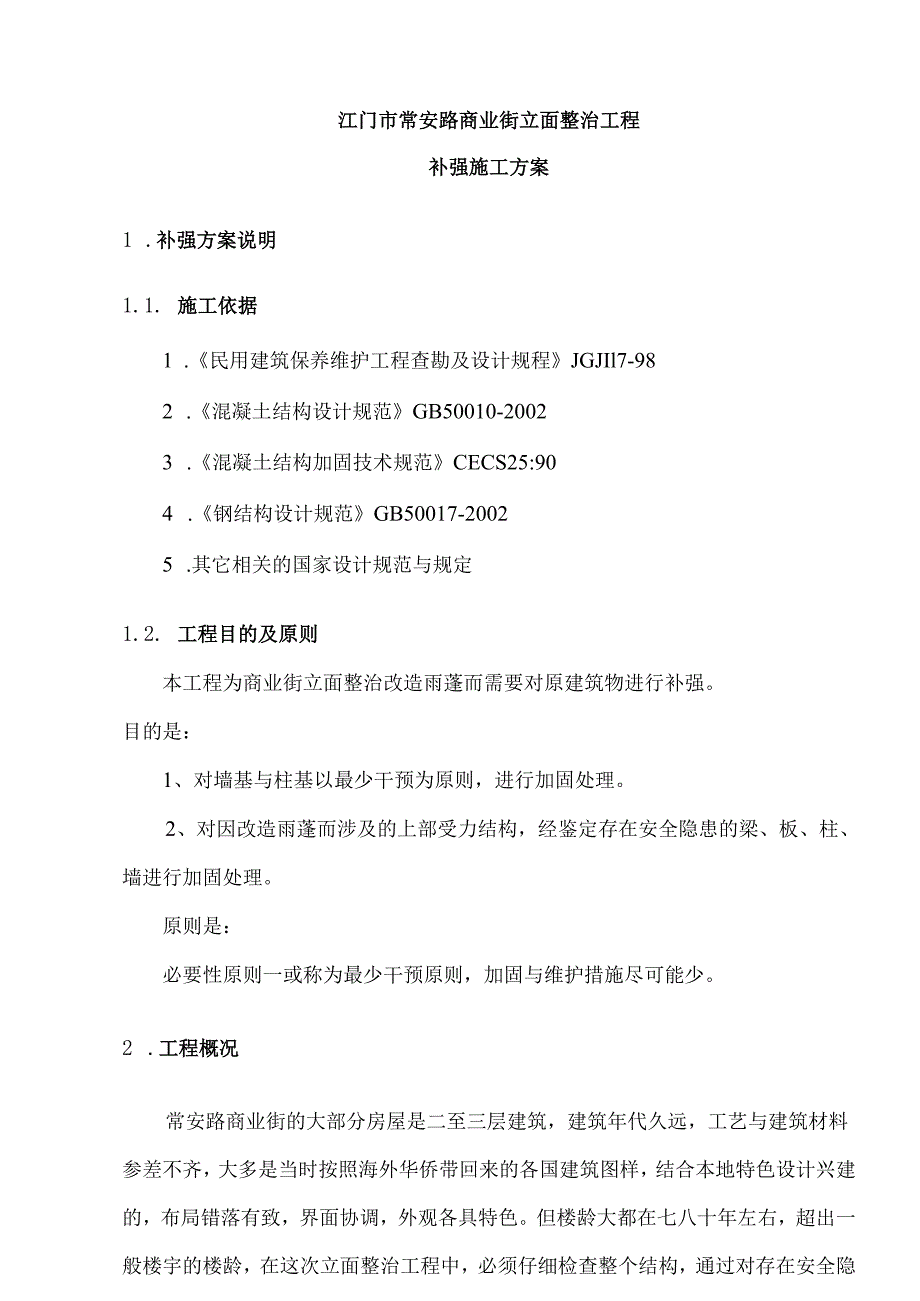

2、的质量控制要点86 .2.化学螺栓锚固施工的质量控制要点96 .施工安全措施10江门市常安路商业街立面整治工程补强施工方案1 .补强方案说明1.1. 施工依据1 .民用建筑保养维护工程查勘及设计规程JGJIl7-982 .混凝土结构设计规范GB50010-20023 .混凝土结构加固技术规范CECS25:904 .钢结构设计规范GB50017-20025 .其它相关的国家设计规范与规定1.2. 工程目的及原则本工程为商业街立面整治改造雨蓬而需要对原建筑物进行补强。目的是：1、对墙基与柱基以最少干预为原则，进行加固处理。2、对因改造雨蓬而涉及的上部受力结构，经鉴定存在安全隐患的梁、板、柱、墙进行
3、加固处理。原则是：必要性原则一或称为最少干预原则，加固与维护措施尽可能少。2 .工程概况常安路商业街的大部分房屋是二至三层建筑，建筑年代久远，工艺与建筑材料参差不齐，大多是当时按照海外华侨带回来的各国建筑图样，结合本地特色设计兴建的，布局错落有致，界面协调，外观各具特色。但楼龄大都在七八十年左右，超出一般楼宇的楼龄，在这次立面整治工程中，必须仔细检查整个结构，通过对存在安全隐患的部位进行加固补强以保证整体结构的完整性，保留其原有的历史风格，体现其历史价值。现按招标文件要求，立面改造新增轻钢雨蓬与新增商业招牌，为了新增构件及原结构的连接可靠耐久，如部分门面原柱及门口梁同为混凝土结构，且及雨篷G1
4、.T梁连结受力点标高相符，按原设计采用碎面植化学螺栓锚固埋件。在拆除原有雨篷后发现有部分为砖砌柱，门口梁及雨篷G1.T梁连结受力点标高不相符，并且由于年久，加上二层楼板位雨篷受力点经以前反复拆除装修已非常脆弱（照片见右）达不到原设计方案受力要求。采用四角包钢缀板连接，灌入超细高强灌注料，同时，此次立面整治工程增加统一的商业招牌与雨蓬，必须对其薄弱的受力点进行加固补强处理，加固范围如附图一。3 .施工流程审定加固范围一拆除商铺柱边天花一移走柱边陈列柜及设备一砖柱加固一雨蓬、广告牌钢架券由于本工程中商铺不停M理、商铺业主的大力支持与新4.结构加固方案加固设计方案原则是要保规范要求，且要求实施简便，
5、4.1. 砖柱（Zl）加固由于成柱表面已经受损，加固。用包角钢缀板连接做以间焊两条分开的12#槽钢，以内灌注超细高强灌浆料来提畜约束作用，使原草处于良好的柱的承载力。柱加固处理大科4.1.1. 粘钢加固豳菊1 .简单、啜速、不影响;2 .结构粘翠恻的粘结强月形成一个良好的整体,1.9趣由慰3 .拓贴钢板所占的空间，4 .大幅度提高结构构件白5 .施工时对生产与生活;“y-5X5OX柱宽g-5x7OX柱宽E座加固一验收移交下步工序4施工，施工过程中需得到建设单位、监3合。正结构的强度、刚度、抗震能力满足现行造价适中，施工周期短。柱截面削弱较大，对ZI采用外包钢进行，灌入超细高强灌浆料；门面柱及柱
6、之此两条槽钢为G1.T雨蓬梁受力点，角钢i柱的承载力，还因为新增钢板箍的横向J二向应力状态，因而uj以大胆度的提高2见下图：曹结构外形，缩短工幅而Z4.500矗于普通混温），隹加固华除洛原构件J匀。-5X5OX柱宽钢缴板1首尾二道-5X7OX柱宽级板小，对宫业面积影响的勺抗裂，裂缝开展，提高承载能力。影响较黑:而图-工:钢缀板j钢板连接板4.1. 2.粘钢加固工艺流程及操作要求4.1.2.1.工艺流程施工放线一角钢制作一基底处理一卸荷一安装焊接一配胶一封边一灌浆一检验一防腐处理一界面增粗4.1. 2.2.操作要点(1)角钢制作。根据构件的实际尺寸对钢板进行下料、成型、钻孔。(2)基底处理，表面
7、处理包括加固构件结合面处理及钢板贴合面处理。对于构件结合面，应根据构件表面的新旧程度，坚实程度，干湿程度，分别按以下情况处理：对表面有浮油污物的构件的粘合面，应先用硬毛刷沾丙酮刷除表面浮油污物，后用冷水冲洗，再对粘合面进行打磨，除去23mm厚表层，直至完全露出新面，并用压缩空气吹除粉粒，处理后，若表面严格凹凸不平，可用高强树脂砂浆修补。对于未生锈或轻微锈蚀的钢板，可用喷砂，砂布或平轮打磨。其后用脱脂棉沾丙酮擦拭干净。(3)卸荷。为减轻与消除后粘钢板的应力，应变滞后现象，粘钢板前宜对构件适量进行卸荷，(4)角钢安装。用卡具收紧螺栓，经校准后彼此焊接(平焊)固定。(5)配胶。根据产品要求，使用时在
8、现场按环境温度配制，配制时按产品说明书进行。将各种材料分别倒入干净容器，容器内不得有杂质，利用手提电钻搅拌，或采用人工搅拌，搅拌至符合要求为止。（6）封边。用配制好的环氧胶泥将角钢及扁钢箍边缘缝隙嵌补严密，在适当的位置预留灌浆孔，并留出排气孔,间距为23M。待胶泥完全固结后，通气试压。（7）在预留的灌浆孔上打入灌浆嘴，以O.41.2Mpa压力将灌浆料从灌浆嘴压入；当排气孔出现浆液后停止加压，用环氧胶泥封堵排气孔；再以较低压力维持Iomin以上，用环氧胶泥堵灌浆孔。按下至上左至右，依次进行灌注，直至全部灌完为上。（注意：灌浆后不得对钢架进行锤击、移动与焊接）（8）角钢防腐。角钢灌浆完成后另配制环
9、氧浆液在除锈的钢表面涂刷二遍，在环氧浆液未干时做界面增粗层，既增加砂浆层及钢板表面的粘接强度，又能防钢板腐蚀。（9）检验。粘钢结束后，组织有关人员验收，发现空鼓问题及时补处理。4.2. 轻钢结构连接点加固4.2.1.商铺雨蓬连接点加固设计图设计的雨蓬钢架为及钢筋混凝土连接固定为悬挑结构，实际多数受力点为砖结构及设计基层不符，解决办法：原设计雨蓬结构为静定结构，受力明确。但受力集中在根部，根据现场情况，原受力支撑点已非常脆弱（见照片），达不到原设计要求。考虑到本工程旧楼已使用多年，而且商业旺盛，不确定因素多，为确保安全，使受力更均衡合理。雨蓬荷载取值：按照荷载规范，本方案施工检修荷载取值2KN,
10、并在最不利位置进行验算；必须从各G1.T悬臂结构端部沿板宽每隔1.8m取一个集中力增加18钢拉杆，该拉杆为尽可能不影响外立面观感，及水平成30角。由于18拉杆受力点为砖砌体结构，必须在砖墙背面用12槽钢夹包处理，钢架构结构及墙体连接固定的螺栓按构造要求全部选用16穿墙螺栓包夹钢构件形成一个整体的受力面。做法如下图：4.2.2.广告牌连接点植筋加固广告牌及旧楼的锚固同样存在问题，若在砖柱上，即实际受力支撑点达不到原设计要求。可考虑移到受力可靠的砂柱上或对整条破柱包钢加固（加固高度超过广告牌高度至结构上层梁底）所以，柱子的包钢加固高度应在广告牌子之上。原设计图只有横向拉结，考虑台风特大荷载，必须在
11、柱边纵向增加拉结支撑。平面喷画广告牌接点如遇窗洞，需根据现场情况调整。12槽钢设于破墙背面,两端与包柱角钢焊接4221施工方法、（两端为碎柱时，植入2616膨胀螺栓与槽钢端部点焊1.施工放线-8X200X200钢板与拉杆焊.通过2条16穿墙螺丝与窗台墙内侧槽钢形成对墙体包夹邢瓢直径及深度”舐z钻孔施工入骐据赫M胞屈面露静所需的钻斗用强力电若该标高为原有混凝土梁时,埋件采用4个20螺栓植入混凝土中锤钻孔，钻孔时必须保证钻头垂直钻入，且必须写开原结构的钢筋，成孔后必须要检曾卜的深度九孔深必须达刑计要求。3 .清理孔内灰尘一二:尸产J，利用空气压缩机（或吹尘机）与钢丝圆刷将孔内的灰尘清理干净，不但要
12、将吸附在孔壁上的粉尘刷净，而且要将孔底的粉尘吹净，反复进行三次，然后用干净的旧棉布将孔口塞住，防止尘进入，以待注胶。调胶前先根据孔位的标记，检查其孔径与深度，然后根据估其用量（根据孔体积的80%）调制结构胶。本树脂结构胶由树脂本体与树脂助凝剂两部分组成，将两种组分均匀混合后就会凝结，甲组份：乙组份二40：1拌与均匀，用6塑料棒将拌好的胶塞入孔内，施工时要防止将空气封入，一次的拌合量不宜过多。4 .植筋根据孔位标注，选取所需植入的钢筋，所植钢筋必须无锈蚀,且必须有入孔深度标志，待拌与物注入达到孔内80%的体积后，将钢筋插入孔内，然后慢慢转动钢筋，待钢筋入孔深度达到入孔深度标志，且结构胶必须被挤出
13、孔口，然后，固定钢筋，防止移动。5 .养护植入钢筋后自然养护不得小于1小时，养护期内不准摇动植入的钢筋，24小时后可由业主及监理工程师抽检作抗拔试验,完成后拆除固定支架。5,改造加固工程的质量控制按照招标文件的要求，江门市常安路商业街立面整治工程的工期为三个月。本次加固改造工程，量大而且零星、多工种同时交叉、平行施工，施工操作干扰较大，施工产生的粉尘、灰尘量也比较大，各工种之间的工序、工艺搭接关系与流水施工作业如果考虑安排不当，将会直接严重影响到整治工程的质量与合同工期。5.1.砖柱结构包角钢粘钢加固施工的质量控制要点控制要点控制方法控制手段1.加固施工方案要求认真编制加固施工方案，并通过有关
14、部门负责人审核、签字盖章。主要内容应能满足设计、施工加固技术、质量标准、施工安全与工期等要求。审核2.材料质里加固用的灌浆材料、膨胀螺栓、型钢与焊条等材料，必须有出厂合格证、出厂质量证明书（或检验报告）现场见证取样检验3.结构加固粘结面打磨检查构构件表面的砂浆、浮浆是否打磨清除干净，构件表面的平整度、清洁度、干燥度是否满足标准要求。观察及测量4.钢材除锈与脱脂应全数检查钢材的打磨除锈、脱脂质量与堆放保护是否满足标准要求。钢材在加固使用时，表面必须进行打磨除锈、用丙酮脱脂清洗干净，并做好妥善保管，不得有任何污染。观察、检查5.加固结构构件的测量放线严格认真地按照加固设计的图纸位置、尺寸对结构构件
