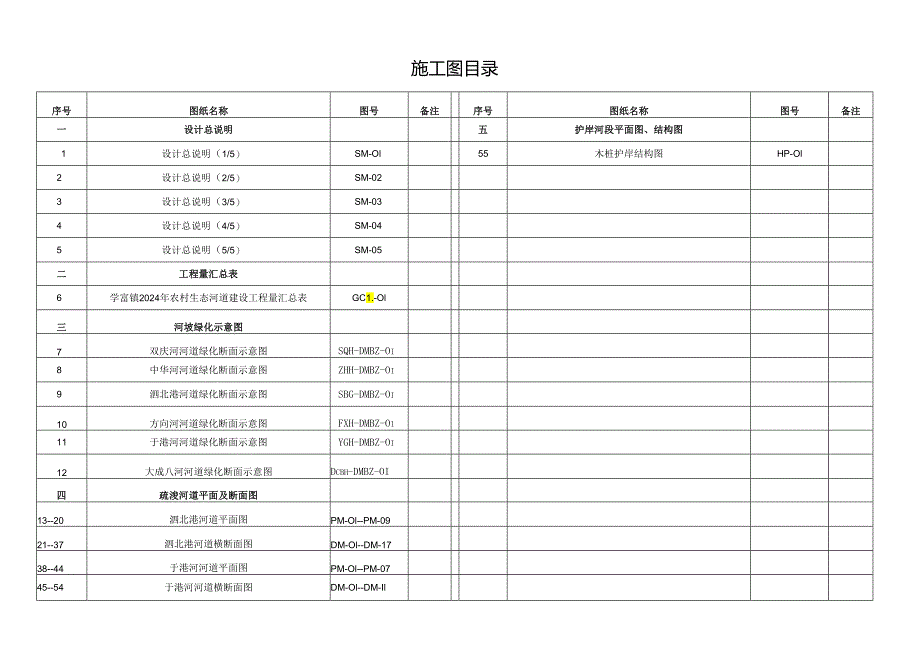

1、施工图设计e大洲设计咨询集团有限公司DaZhOUDesignConsultingGroupco.1.td二。二四年一月施工图目录序号图纸名称图号备注序号图纸名称图号备注一设计总说明五护岸河段平面图、结构图1设计总说明（1/5）SM-Ol55木桩护岸结构图HP-Ol2设计总说明（2/5）SM-023设计总说明（3/5）SM-034设计总说明（4/5）SM-045设计总说明（5/5）SM-05二工程量汇总表6学富镇2024年农村生态河道建设工程量汇总表GC1.-Ol三河坡绿化示意图7双庆河河道绿化断面示意图SQH-DMBZ-Oi8中华河河道绿化断面示意图ZHH-DMBZ-Oi9泗北港河道绿化断面示
2、意图SBG-DMBZ-Oi10方向河河道绿化断面示意图FXH-DMBZ-Oi11于港河河道绿化断面示意图YGH-DMBZ-Oi12大成八河河道绿化断面示意图Dcbh-DMBZ-OI四疏浚河道平面及断面图13-20泗北港河道平面图PM-Ol-PM-0921-37泗北港河道横断面图DM-Ol-DM-1738-44于港河河道平面图PM-Ol-PM-0745-54于港河河道横断面图DM-Ol-DM-Il音溶汨2设计总说明一、工程概况按照十四五县乡生态河道规划以及江苏省农村生态河道建设标准(修订)的要求，持续开展县乡河道整理清洁生态提升工作，巩固已建成生态河道成果，加大2023年未通过省级评估生态河道整
3、改力度，加块农村生活污水治理建设，加强河道长效管护，压实河长责任，全面提升农村生态河道覆盖率。盐都区学富镇2024年计划建设6条26.64公里，其中：双庆河6.10km、中华河3.30km、泗北港6.16km、方向河4.20km、于港河4.12km、大成八河2.76k11主要建设内容为：、河道疏浚工程1 .泗北港，总长度约6.16km,疏浚土方约4.24万n?。2 .于港河，总长度约4.12km,疏浚土方约3.77万r。(二)、岸坡整治工程1 .岸坡防护建设岸坡防护050km,均为松木桩护岸，其中泗北港0.25km、于港河0.25km。木桩护岸遇支河时延伸进支河约IOmo2 .岸坡整理、河坡及
4、水线清杂岸坡整理约94400m2,河坡及水线清杂并外运丢弃约552m2o3 .栽植苗木栽植苗木约11150株，其中胸径6cm梨树1050株、胸径6cm桃树1050株、胸径8cm枇杷树1050株、胸径8cm垂柳2250株、胸径8cm女贞26株、冠幅80cm红叶石楠球3150株。已有苗木不破坏，村庄段栽植梨树、桃树、枇杷树及红叶石楠球，非村庄段栽植垂柳、女贞。4 .栽植水生植物(香蒲及美人蕉)拟栽植水生植物约10656株，位置现场指定，数量按实结算。5 .生态浮床拟设置生态浮床4处，规格2mX20m,位置现场指定，数量按实结算。6 .播种草籽播种草籽30000m2o二、设计依据及主要设计规范1 .
5、水利工程建设标准强制性条文(2020年版)；2 .水利工程施工图设计文件编制规范(DB32/T3260-2017)；3 .防洪标准(GB5021-2014)；4 .河道整治设计规范(GB50707-2011)；5 .治涝标准(S1.723-2016)；6 .水利水电工程等级划分及洪水标准(S1.252-2017)；7 .疏浚与吹填工程技术规范(S1.17-2014)；8 .水利水电工程施工导流设计规范(S1.623-2013)；9 .水利水电工程施工组织设计规范(S1.303-2017)；10 .水利水电工程围堰设计规范(S1.645-2013)：11 .河道等级划分办法(水管1994106号
6、通知)；序号强制性条文规定标准编号执行情况二工程设计13.0.1水利水电工程的等别应根据其工程规模、效益和在经济社会中的重要性，按表3.0.1水利水电工程分等指标确定.水利水电工程等级划分及洪水标准(S1.252-2017)符合强条要求24.8.1水利水电工程施工期使用的临时性挡水、泄水等水工建筑物级别，应根据保护对象电要性、失事后果、使用年限和临时性建筑物规模，按表4.8.1临时性水工建筑物级别&确定。水利水电工程等级划分及洪水标准(S1.252-2017)符合强条要求37.2.1黏性土土堤的填筑标准应按压实度确定。压实度值应符合下列规定：3、堤身高度低于6m的3级及3级以下堤防不应小于0.
7、91.堤防工程设计规范(GB50286-2013)符合强条要求。43.4.2边坡抗滑稔定最小安全系数53.4.2边坡抗滑稔定最小安全系数水利水电工程边坡设计规范(S1.386-2007)符合强条要求h-施工12.4.20不过水困堰堰顶高程和堰顶安全加高值。1堪顶高程应不低于设计洪水的静水位与波浪高度及堰顶安全加高值之和，其堰顶安全加高应不低于表2.4.20的规定值.水利水电工程施工组织设计规范(S1.303-2017)符合强条要求22.4.17稳定安全系数(3级瑞典圆孤法Kl.2简化毕肖普法1.3；45级瑞典圆孤法K21.05简化毕肖普法K21.15)33.4.12混凝1:围墙、浆砌石围堰与土
8、石围堰的稳定安全系数应满足下列要求：3、土石围堰边坡稳定安全系数：3级，K不小于1.20：45级K不小于1.05.水利水电工程第康设计规范3(S1.645-2013)符合强条要求43.0.1围墙级别应根据其保护对余、失事后果、使用年限和围堰工程规模划分为3、4、5级，具体按表3.0.1确定。3.0.2当围堰工程根据表3.0.1指标分属不同级别时,应以其中最高级别为准。但列为3级建筑物时,至少应有两项指标符合要求.3.0.4当围墙与永久建筑物结合时，结合部分的结构设计应采用永久建筑物级别标准。3.0.5过水用堰应按表3.0.1确定建筑物级别,表中各项指标应以挡水期工况作为衡量依据“符合强条要求5
9、3.0.9困垠工程设计洪水标准应根据建筑物的类型和级别在表3.0.9规定幅度内选择.对围堰级别为3级且失事后果严重的工程，应提出发生超标准洪水时的工程应急措施.符合强条要求66.2.3不过水闱堰堰顶高程和堰顶安全加高值应符合下列要求：1堰顶高程应不低于设计洪水的静水位与波浪高度及堰顶安全加高假之和，其堰顶安全加高应不低于表6.2.3规定值.符合强条要求12 .水利水电工程合理使用年限及耐久性规范(S1.654-2014)；13 .水利水电工程边坡设计规范(S1.386-2007)；14 .灌溉与排水工程设计标准(GB50288-2018)；15 .水利工程施工质量检验与评定规范(DB32/T2
10、334-2013)：16 .其他现行相关法规、规范及规定。三、工程等别和标准1 .防洪标准：20年一遇。2 .排涝标准：10年一遇，河道工程等级为4级。3 .根据中国地震动参数区划图(GB18306-2015)及建筑抗震设计规范(GB50011-2010)Q016年版)，场区地震动峰值加速度为0.10g,相应地震基本烈度为7度。四、水文1 .防洪水位：2.90m(废黄河高程，下同)；2 .施工期水位：施工期5年一遇水位为1.47m0五、工程建设标准强制性条文执行情况本工程涉及现行的河道整治设计规范、水利水电工程等级划分及洪水标准、水利水电工程施工组织设计规范、水利水电工程围堰设计规范等现行5部
11、规范共计强制性条文13条，经自查均满足要求，详见下表。强制性条文执行情况表序号强制性条文规定标准编号执行情况工程规划11.1.3整治河段的防洪、排涝等的设计标准，应符合下列要求.1、整治河段的防洪标准应以防御洪水或潮水的重现期表示，或以作为防洪标准的实际年型洪水表示，并应符合经审批的防洪规划。2、整治河段的排涝标准应以拌除涝水的重现期表示,并应符合经审批的排涝规划。河道整治设计规范(GB50707-2011)符合强条要求与上下游整治河段采用1:10拉坡连接。4 .防护设计：本次岸坡防护采取木桩护岸型式。防护平面位置可结合现场情况进行调整，新建护岸应顺接至相邻建筑物翼墙外缘。5 .弃土区设计：本
12、次河道整治工程均采用打坝抽水干法施工，河道疏浚可采用干挖和水力冲挖的施工方法。河道疏浚土方需运至指定弃土区，弃土区围堰标准采取顶宽2m、堰高2.5m、内坡1：2、外坡1：2,堆土高度不得超过2m；排水沟断面标准：底宽1.5m、沟深1.5m、边坡1.2,截渗沟标准：底宽1m、沟深1m、边坡1：1。弃土区围堰压实度不小于0.91。排水沟汇入附近支河应采用复合土工布对排水口附近河坡进行防护，防止河坡冲刷塌陷。弃土区根据现场情况可局部调整尺寸和位置，河口5m范围内不得堆土。6 .本工程所有绿化苗木、水生植物等养护期2年。八、施工要点1 .施工前应对已有坐标点位置、高程进行复核，复核无误后方可进行施工放
13、样。2 .施工前应对现状河道断面进行建设、监理、施工三方联合复测，对土方进行复核。3 .河道疏浚采用干法施工，建议施工截流坝标准：干河坝施工标准顶宽4ms5m、顶高程25m两侧坡比均为1：3（图中未示出围堰，施工时根据现场情况布置）。所有施工坝就近挖机取土，拖拉机压实，压实度要求0.91；挖机拆除坝头弃土还原，多余弃土堆放距河口不小于5m。4 .弃土区尾水管理：尾水中泥浆含量应不超过1%,期间应分阶段在泄水口进行取样、检测计算含泥量，并采取适当的措施防止排水污染。序号强制性条文规定标准编号执行情况76.5.1土石围堰稳定计算应符合下列要求：2抗滑稔定采用瑞典圆弧法或简化毕肖普法时,土石用堰的边
14、坡稳定安全系数应满足表6.51的规定。符合强条要求六、稳定计算成果1 .边坡稳定计算采用土石坝/堤防稳定计算系统(AUToBANKV7.7)程序对河道进行稳定计算。本工程采用河道等级4级进行计算，抗滑安全系数正常运用条件不应小于1.15,非常运用条件1不小于1.05,经计算全部满足规范要求。2 .抗倾覆稳定验算Kov木桩抗倾覆(对支护底取矩)稳定性验算：MUMp一一被动土压力及支点力对桩底的抗倾覆弯矩，对于内支撑支点力由内支撑抗压力决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。Ma一一主动土压力对桩底的倾覆弯矩。经计算，木桩护岸抗倾覆Kov1.20,满足规范要求。七、设计要点1 .本图采用2000大地坐标系，废黄河高程基准。2 .
