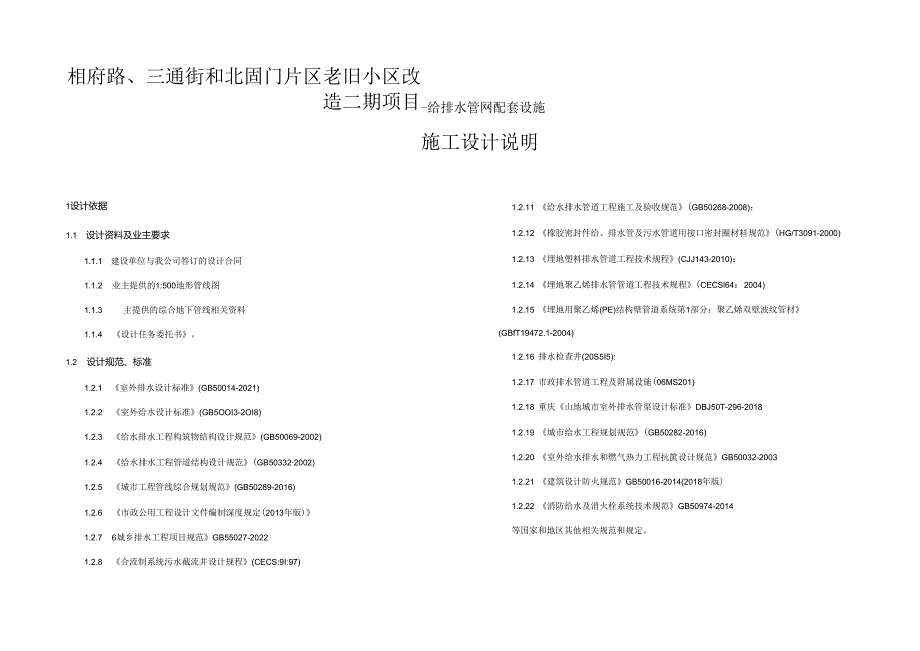

1、-给排水管网配套设施施工设计说明1.2.11 给水排水管道工程施工及验收规范(GB50268-2008)；1.2.12 橡胶密封件给、排水管及污水管道用接口密封圈材料规范(HG/T3091-2000)1.2.13 埋地塑料排水管道工程技术规程(CJJ143-2010)；1.2.14 埋地聚乙烯排水管管道工程技术规程(CECSl64：2004)1.2.15 埋地用聚乙烯(PE)结构壁管道系统第1部分：聚乙烯双壁波纹管材(GBfT19472.1-2004)1.2.16 排水检查井(20S5I5):1.2.17 市政排水管道工程及附属设施(06MS201)1.2.18 重庆山地城市室外排水管渠设计标
2、准DBJ50T-296-20181.2.19 城市给水工程规划规范(GB50282-2016)1.2.20 室外给水排水和燃气热力工程抗箧设计规范GB50032-20031.2.21 建筑设计防火规范GB50016-2014(2018年版)1.2.22 消防给水及消火栓系统技术规范GB50974-2014等国家和地区其他相关规范和规定。1.3工程地理位置及工程概况相府路、三通街和北固门片区老旧小区改造二期项目1设计依据1.1 设计资料及业主要求1.1.1 建设单位与我公司答订的设计合同1.1.2 业主提供的1:500地形管线图1.1.3 主提供的综合地下管线相关资料1.1.4 设计任务委托书。
3、1.2 设计规范、标准1.2.1 室外排水设计标准(GB50014-2021)1.2.2 室外给水设计标准(GB5OOI3-2OI8)1.2.3 给水排水工程构筑物结构设计规范(GB50069-2002)1.2.4 给水排水工程管道结构设计规范(GB503322002)1.2.5 城市工程管线综合规划规范(GB50289-2016)1.2.6 市政公用工程设计文件编制深度规定(2013年版)1.2.7 6城乡排水工程项目规范GB55027-20221.2.8 合流制系统污水截流井设计规程(CECS:9I:97)1.2.9 城市排水工程规划规范(GB5O318-2000)；1.2.10混凝土结构

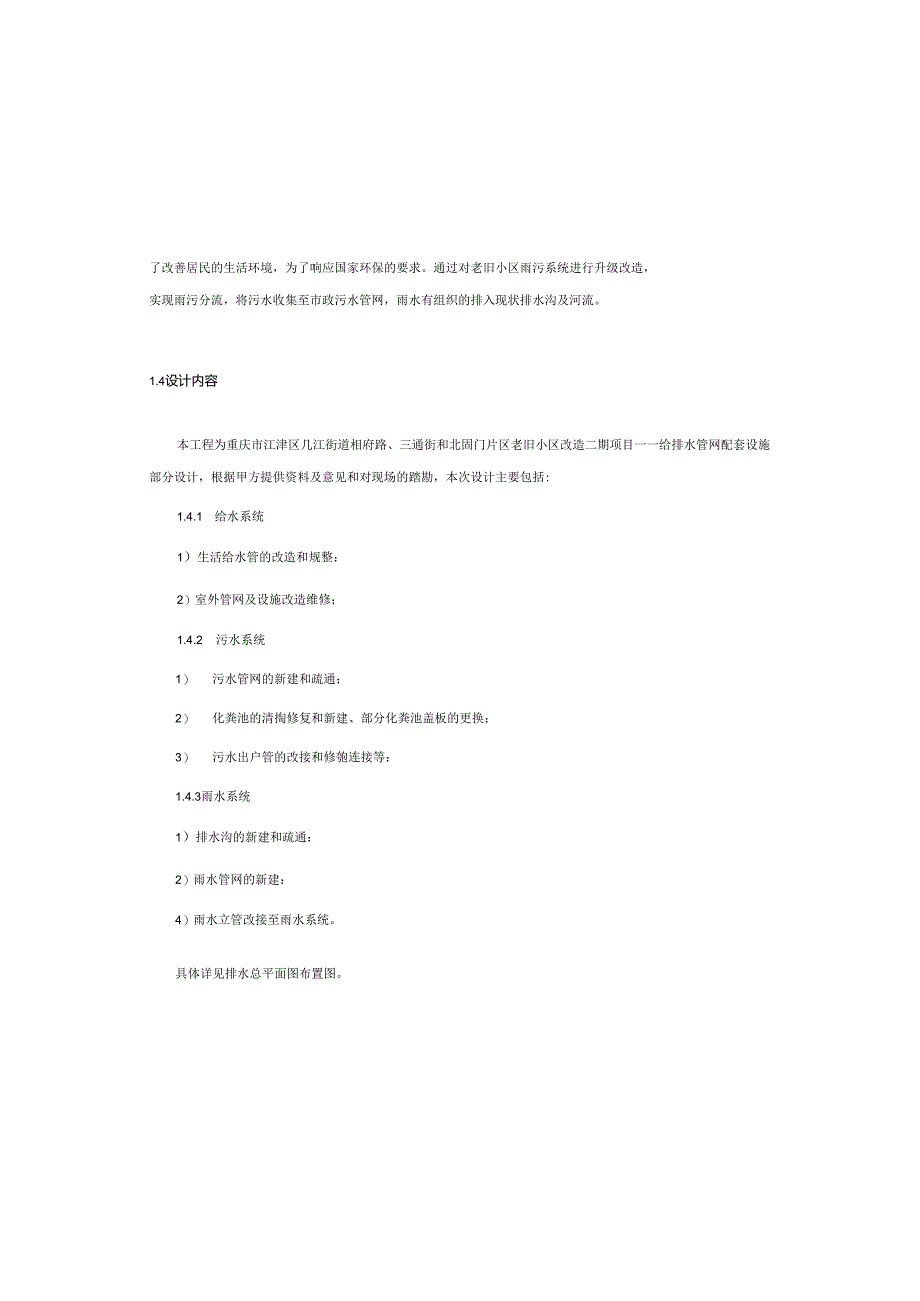

4、设计规范(GB50010-2010,(2015年版)本工程为重庆市江津区几江街道相府路、三通街和北固门片区老I日小区改造二期项目-给排了改善居民的生活环境，为了响应国家环保的要求。通过对老旧小区雨污系统进行升级改造，实现雨污分流，将污水收集至市政污水管网，雨水有组织的排入现状排水沟及河流。1.4设计内容本工程为重庆市江津区几江街道相府路、三通街和北固门片区老旧小区改造二期项目一一给排水管网配套设施部分设计，根据甲方提供资料及意见和对现场的踏勘，本次设计主要包括:1.4.1 给水系统1）生活给水管的改造和规整：2）室外管网及设施改造维修；1.4.2 污水系统1） 污水管网的新建和疏通；2） 化粪
5、池的清掏修复和新建、部分化粪池盖板的更换；3） 污水出户管的改接和修匏连接等：1.4.3雨水系统1）排水沟的新建和疏通：2）雨水管网的新建：4）雨水立管改接至雨水系统。具体详见排水总平面图布置图。2排水工程设计说明2.1 设计原则10000.753)本工程排水管道均采用管顶平接。4)本工程排水管最小管径控制在DN200。5)本工程排水管道均采用管顶平接。5)管材粗糙系数，HDPE波纹管取0.01,铸铁管取0.013。2.1.3 系统设计参数雨水设计流量公式：Q=q4F(m3s)暴雨强度公式参照渝建(2017)443号重庆市城乡建设委员会关于发布重庆市暴雨强度修订公式及设计暴雨雨型的通知进行设计
6、校核：q=1332(1+0.8801gP)/(t+9.l68严?设计暴雨重现期：根据规范表324要求取值：（2）排水管网设计应满足区域经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。排水系统均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。（3）新建排水系统充分考虑区域排水现状及地块建设的情况，结合地块建设开发，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。（4）排水管网设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。（5）排水系统的平面、高程布置充分考虑各种城市管线
7、的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。（6）通过科学合理的技术设计，便管网在充分发挥各项作用的前提下，最大限度的降低工程开支。2.2 设计标准及基本参数（1）设计年限本工程为旧城二三级污水管网改造设计，排水系统规模均按现行排水规模进行设计。（2）排水体制按照控规要求，本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系。（3）设计规模污水按城市综合污水量（城市综合用水量标准的90%）和规划人口进行计算，规划人口按规划指标。（4）基本设计参数1）最大设计流速：塑料管VmaX=5ms,金屈管Vmax=IOIn/s。V：雨水设计流速（ms）；A：过水断面面积（m2）
8、；n：粗糙系数，对钢筋碎圆管取n=0.014;对塑胶管取n=0.010;R：水力半径（m:I：水力坡度。2.3 给水系统设计I）室外消防给水：本工程个小区从市政道路上市政给水管引入DNl（X）的给水管，沿小区道路敷设。2）室外消火栓布置：根据小区建筑密度的要求，室外消火栓尽可能布置在消防车易于接近的人行道或者绿地等地点，且不应妨碍交通，消火栓距路边不宜大于05m,并不应大于2m,距建筑外墙或外墙边缘不宜小于5.0m,消火栓的布置间距不应大于120m。室外消火栓应避免设置在机械易撞击的地点，确有困难时，应采取防撞措施。设置分段检修阀门，保证两个阀门之间独立管段内消火栓的数量不宜超过5个。3）消火
9、栓：室外消火栓均采用SS100651.6型室外地上式消火栓，消火栓含有一个直径为100mm和两个直径为65mm的栓口。管材及海门公称压力不低于1.6MPa。消火栓均采用无检修阀门干管安装。安装详见图集13S201-23三4）给水管道布置：此次设计给水管道为沿小区道路或建筑敷设。给水管卷土厚度不小于1.OOm,小于1.oO的需要进行加固处理。管道基础采用原状地基。5）给水管材：室外埋地采用钢丝网骨架且合给水管，电热熔连接.管材及闹门公称压力为l.60MPa.入户管采用PPR管，热熔连接。管径及阀门公称压力为1.6MPa。表3.2.4雨水管渠设计重现期(年)类型城镇类型中心城区非中心城区中心城区的
10、重要地区中心城区地下通道和下沉式广场等特大城市3-52357030-50大城市25235102030中等城市和小城市23233510-20本次设计雨水管重现期采用P=5年。 设计降雨历时：t=ll+l2(min)其中，地面集水时间：tl=5(min)管渠内雨水流行时间：l2(min)按管渠长度除以流速计算确定。 综合径流系数：拟建道路管道*=0.7。 汇水面积(F)分地块计算(ha)o 雨水管沏断面的计算(雨水管道按满流计算，)其断面计算如下：Q=V*A =(ln)*R(23)*I0.5Q：雨水设计流量(m3s):表2.4.1总变化系数表污水平均U流量（US）5154070100200500M
11、100o总变化系数K,2.32.01.81.71.61.51.41.3（2）污水管道水力计算Q=AxV式中：Q-污水干管设计流量，m3s;A水流过水断面面积，m2；V流速，m/s；2Iv=1Rl水力计算采用谢才曼宁公式式中：V流速，m/s：R-水力半径，m；I一水力坡降：S管材粗糙系数：根据污水量计算和水力计算，结合现场的实际情况。污水管道设计管径用小为DN300mm.污水管道的流速W5ms,最小排水坡度N3.（3）污水系统设计本次设计针对各个小区不同的情况，对小区内污水管网进行不同的处理，目的是实现本次老旧小区实现雨污分流。具体详见管道布置总平面图。6)给水附属建筑：室外阀门井砌筑、室外水表
12、井砌筑详05S502图集。给水管道在峻工后.必须对管道进行冲洗，饮用水管道还要在冲洗后进行消赤，满足饮用水卫生要求(GB50242-2002)9.2.7条。2.4污水管网系统设计工程2.4.1 污水管部分本次设计管网中主要包括污水管网和排水沟新建，化粪池清掏修复等。具体管线走向详见污水管网平面图。(1)污水量计算本设计污水管道管径根据规划管径，并按综合生活污水量计算，综合生活污水量计算以当地综合生活用水标准为基础，考虑本工程建筑的排水设施水平较高，排污系数按90%考虑。根据室外给水设计规范，综合生活用水定额取2501./人.d,计算人口以最新的控制性详细规划为准。分流制污水管道设计流量计算公式：Qmax=QaveKsKz(1./S)式中Qa:
